소형 변전소 또는 조립식 변전소라고도 알려진 패키지 변전소는 다음을 결합한 완전히 통합된 전기 배전 장치입니다.고전압 개폐 장치, 전력 변압기, 저전압 배전 패널 및 보조 장비가 공장에서 조립된 단일 인클로저에 들어 있습니다. 중국의 선도적인 제조업체 및 공급업체인 Jinhand는 신속한 배포, 우수한 안전성 및 최적의 공간 효율성을 위해 이러한 강력한 패키지 변전소 솔루션을 설계하여 전 세계 도시 전력망, 산업 단지, 주거 공동체, 재생 에너지 플랜트, 항만, 광산 현장 및 임시 건설 프로젝트에 이상적입니다.
패키지 변전소는 배전에서 중요한 노드 역할을 하며, 들어오는 고전압 전기(예: 11kV 또는 33kV)를 최종 소비자가 사용할 수 있는 저전압 전력(400/230V)으로 변환합니다. 통합 설계로 인해 광범위한 현장 조립이 필요하지 않으므로 설치 시간과 비용을 크게 줄이는 플러그 앤 플레이 솔루션이 보장됩니다. 하지만 특정 요구 사항에 맞는 올바른 패키지 변전소를 어떻게 선택합니까?
최적의 패키지 변전소를 선택하려면 몇 가지 주요 요소를 신중하게 평가해야 합니다. 귀하의 부하 프로필과 필요한 변압기 용량은 무엇입니까? (Jinhand는 50kVA ~ 2500kVA를 제공합니다.) 전압 레벨과 그리드 연결 요구 사항은 무엇입니까? (링 메인 또는 방사형 피드). 환경 조건은 무엇입니까? (실내, 실외, 해안, 사막 또는 추운 기후). 공간이 제약되어 컴팩트하거나 컨테이너화된 디자인이 필요합니까? 어느 수준의 자동화와 스마트 모니터링이 필요합니까? (SCADA, IoT 통합). 진핸드는 이러한 질문을 해결하기 위해 포괄적인 기술 컨설팅을 제공합니다.
Jinhand의 패키지 변전소는 국제 표준을 충족하거나 초과하도록 설계되었습니다. 다음은 핵심 기술 매개변수입니다.
| 매개변수 | 고전압 섹션 | 변압기 섹션 | 저전압 섹션 |
| 정격전압 | 6.6kV,11kV,33kV | 11/0.4kV,33/0.4kV | 400/230V |
| 정격 용량 | — | 50-2500kVA | — |
| 단시간 내전류 | 3초에 25kA | — | 1초에 50kA |
| 번개 충격 저항 | 95kV 피크 | 75kV 피크 | — |
| 인클로저 보호(IP) | IP43,IP54,IP65(옵션) | IP23(변압기) | IP31,IP54(패널) |
| 작동 온도 | -35℃ ~ +55℃ | -35℃ ~ +55℃ | -10℃ ~ +55℃ |
| 사운드 레벨 | — | 1m에서 55dB 이하 | — |
| 표준 준수 | IEC 62271, GB17467, ANSI | IEC 60076 | IEC 61439 |
1. 전체 공장 통합 및 테스트: 모든 장치는 배송 전에 완벽하게 조립, 배선 및 엄격한 테스트(HV/LV 기능 테스트, 변압기 테스트, 보호 교정)를 거쳐 100% 신뢰성을 보장하고 현장 시운전을 80% 이상 줄입니다.
2. 견고하고 사용자 정의 가능한 설계: 옵션에는 위험 지역을 위한 방폭 버전, 내진 설계(최대 0.5g), 홍수 지역을 위한 높은 베이스, 주거 지역을 위한 소음 감쇠 모델이 포함됩니다.
3. 스마트 그리드 지원: 지능형 모니터링 시스템(옵션)을 통해 원격 액세스 및 진단을 통해 부하, 온도 및 결함에 대한 실시간 데이터를 사용할 수 있습니다.
4. 글로벌 인증: 제품은 IEC, GB, CE를 준수하며 ANSI, GOST-R 또는 유틸리티별 요구 사항과 같은 현지 표준에 맞게 조정할 수 있습니다.
Jinhand는 다양한 응용 분야에 적합한 다양한 범위를 제공합니다.

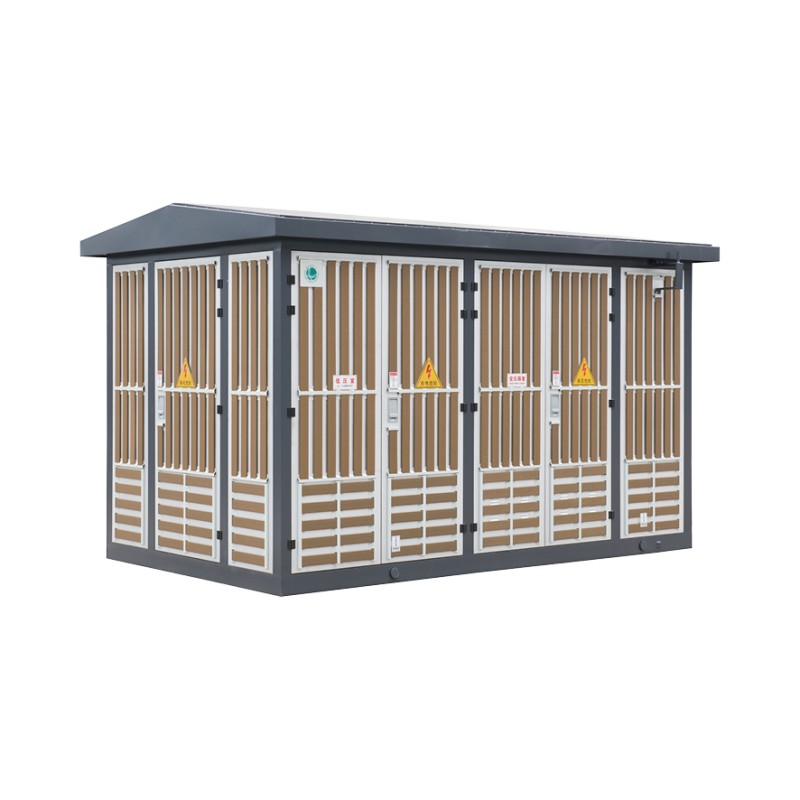

1. 표준 소형 패키지 변전소: 도시 배전, 상업용 건물 및 경공업용. 변압기: 50–1000kVA.

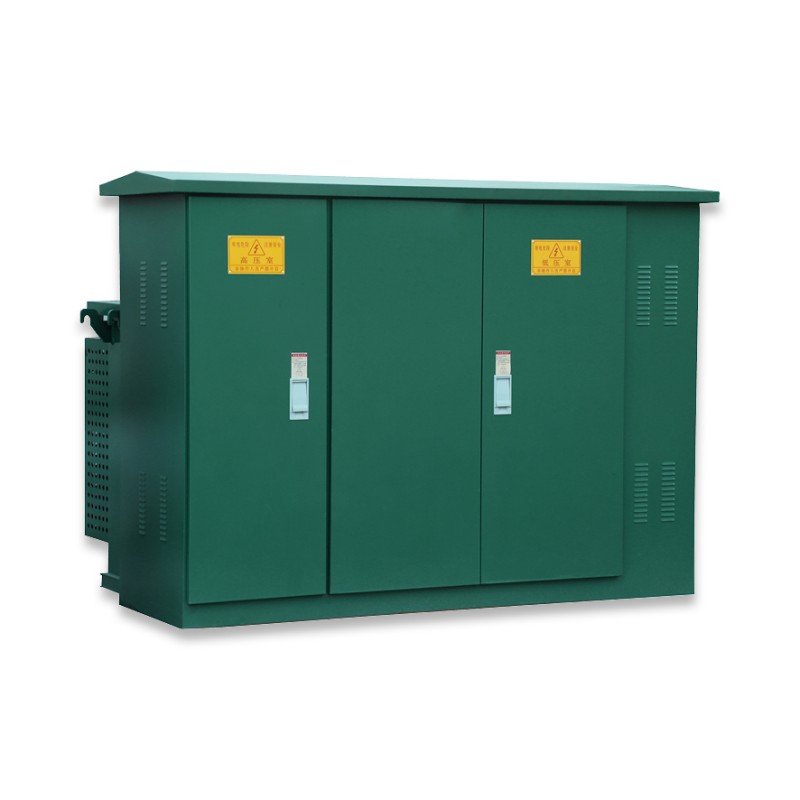

2. 미국식 패키지 변전소(ZGS 시리즈): 공원, 캠퍼스 및 주거 지역에 이상적인 미적 초소형 디자인입니다. 저소음(<50dB) 및 도난 방지 잠금 장치가 특징입니다.
3.컨테이너형 및 이동식 패키지 변전소: 광산, 이벤트 및 비상 전력을 위해 20피트/40피트 ISO 컨테이너에 신속하게 배포 가능한 솔루션입니다. 통합 연료 탱크와 냉각 시스템이 포함되어 있습니다.
4. 고전압 패키지 변전소(최대 33kV): 최대 2500kVA의 용량을 갖춘 중공업, 풍력 발전소 및 대규모 인프라용입니다.
패키지 변전소는 도시 배전, 산업 단지, 주거 단지, 쇼핑몰, 병원, 데이터 센터, 공항, 항구, 광산 운영, 재생 에너지 플랜트(태양광/풍력) 및 임시 건설 현장에 이상적입니다.
공장 사전 제작으로 인해 설치가 단순화되었습니다. 일반적으로 여기에는 1) 평평한 콘크리트 기초 준비, 2) 전체 장치를 현장에 전달, 3) 변전소 배치, 4) 고전압 및 저전압 케이블 연결, 5) 접지 연결, 6) 최종 테스트 및 시운전이 포함됩니다. 기존 변전소에 비해 설치 시간이 60~80% 단축됩니다.
정기 유지보수에는 육안 검사, 환기 시스템 청소, 온도 표시기 점검, 보호 장치 테스트, 변압기 오일 레벨 모니터링(오일이 채워진 장치의 경우)이 포함됩니다. 모듈식 설계를 통해 유지 관리를 위해 모든 구성 요소에 쉽게 접근할 수 있습니다.
예, Jinhand 패키지 변전소는 먼지와 물 보호를 위한 IP54/IP65 등급 인클로저, 해안 지역의 부식 방지를 위한 특수 코팅, 추운 기후를 위한 난방 시스템, 더운 환경을 위한 향상된 환기 등 다양한 환경에 맞게 설계되었습니다.
표준 안전 기능에는 내화 재료, 비상 조명, 환기 시스템, 온도 모니터링, 과전류 보호, 접지 결함 보호, 아크 플래시 보호 및 보안 잠금 시스템이 포함됩니다. 추가 안전 옵션을 맞춤 설정할 수 있습니다.
진핸드는 표준 변압기에 비해 에너지 손실을 20~30% 줄이는 고효율 변압기(IE3/IE4 표준 충족)를 사용합니다. 옵션으로 제공되는 역률 보정 시스템과 에너지 모니터링 기능으로 효율성이 더욱 향상됩니다.
적절한 유지 관리를 통해 Jinhand 패키지 변전소의 예상 작동 수명은 주요 구성 요소에 대해 25-30년이며 일부 구성 요소는 더 오래 지속됩니다.
진핸드는 전화, 이메일, 원격진단을 통해 연중무휴 기술지원을 제공합니다. 우리는 포괄적인 예비 부품 재고를 유지하고 긴급 요구 사항에 대해 48~72시간 이내에 중요한 구성 요소를 배송할 수 있습니다. 또한 유지보수 계약과 현장 서비스 옵션도 제공합니다.
전적으로. Jinhand는 공간 제약에 맞는 특정 치수, 건축 통합을 위한 특수 색상 구성, 향상된 소음 감소 기능, 특정 전압 요구 사항 및 기존 SCADA 시스템과의 통합을 포함한 완벽한 사용자 정의를 제공합니다.
1. Derated insulation levels for air density above 1000m
2. 자외선 차단 소재 강화
3. Pressurized compartments for altitudes above 3000m
4. 해발 4500m까지 인증된 작동
1. 입력 범위가 ±20%인 전압 안정기
2. 50/60Hz 호환을 위한 주파수 변환기
3. 방전용량 100kA의 서지보호장치
4. 단독운전 감지 및 자동 재동기화
중국의 신뢰할 수 있는 공장이자 공급업체인 Jinhand는 엔지니어링 우수성과 엄격한 품질 관리를 결합하여 신뢰성, 효율성 및 가치를 보장하는 패키지 변전소 솔루션을 제공합니다. 무료 상담, 기술 제안 또는 맞춤형 견적을 원하시면 지금 저희에게 연락하십시오.
