모든 배전 시스템의 핵심인 경우 전력 변압기는 필수 불가결합니다. 그리드, 산업 플랜트, 상업 시설 전반에 걸쳐 전기 에너지를 효율적으로 전송, 분배 및 활용하기 위해 전압을 높이거나 낮추는 중요한 장치입니다. 최적의 전력 변압기를 선택하는 것은 시스템 신뢰성, 운영 비용 및 장기적인 안전에 직접적인 영향을 미칩니다. 최고의 중국 제조업체, 공급업체 및 공장으로서,진핸드는 신뢰할 수 있는 고성능 전력 변압기 솔루션을 엔지니어링하고 생산하는 데 10년 넘게 헌신해 왔습니다. 이 가이드에서는 진핸드의 입증된 전문성과 제품 우수성을 바탕으로 정보에 입각한 선택을 하는 데 도움이 되는 핵심 유형, 기술적 고려 사항 및 주요 결정 요소를 자세히 설명합니다.
전력 변압기는 전자기 유도를 통해 둘 이상의 회로 사이에 전기 에너지를 전달하는 정적 전기 장치입니다. 주요 기능은 에너지 손실을 최소화하면서 교류(AC) 전압 레벨을 변경하는 것입니다. 이를 통해 다음이 가능해집니다.
장거리 송전을 위해 전압을 높여 선로 손실을 줄입니다.
산업, 상업 및 주거용 소비를 위해 보다 안전하고 사용 가능한 수준으로 전압을 낮춥니다.
안전과 보호를 위해 전기 시스템의 여러 부분 사이에 갈바닉 절연을 제공합니다.
입력전압이나 부하의 변동에도 안정적인 출력전압을 유지합니다.
잘못된 전력 변압기를 선택하면 과도한 에너지 손실, 빈번한 고장, 안전 위험 및 높은 총 소유 비용이 발생할 수 있습니다. 엄격한 국제(IEC) 및 국내(GB) 표준을 준수하는 Jinhand와 같은 확립된 공장과 협력하면 오래도록 구축된 전력 인프라의 초석에 투자할 수 있습니다.
다양한 환경과 요구 사항에 따라 다양한 솔루션이 필요하다는 사실을 이해하고 진핸드는 포괄적인 전력 변압기 기술을 제공합니다. 각각은 고유한 운영 과제를 해결하기 위한 특정 이점을 갖도록 설계되었습니다.
화재 안전 규정이 허용하는 옥외 변전소, 산업 플랜트, 유틸리티 및 응용 분야에서는 초기 비용이 주요 고려 사항입니다.
침지형 변압기는 정제된 광유를 절연 및 냉각 매체로 사용합니다. 오일은 우수한 방열 및 절연 강도를 제공합니다. Jinhand의 완전 밀봉 설계는 이러한 신뢰성을 한 단계 더 높여줍니다.

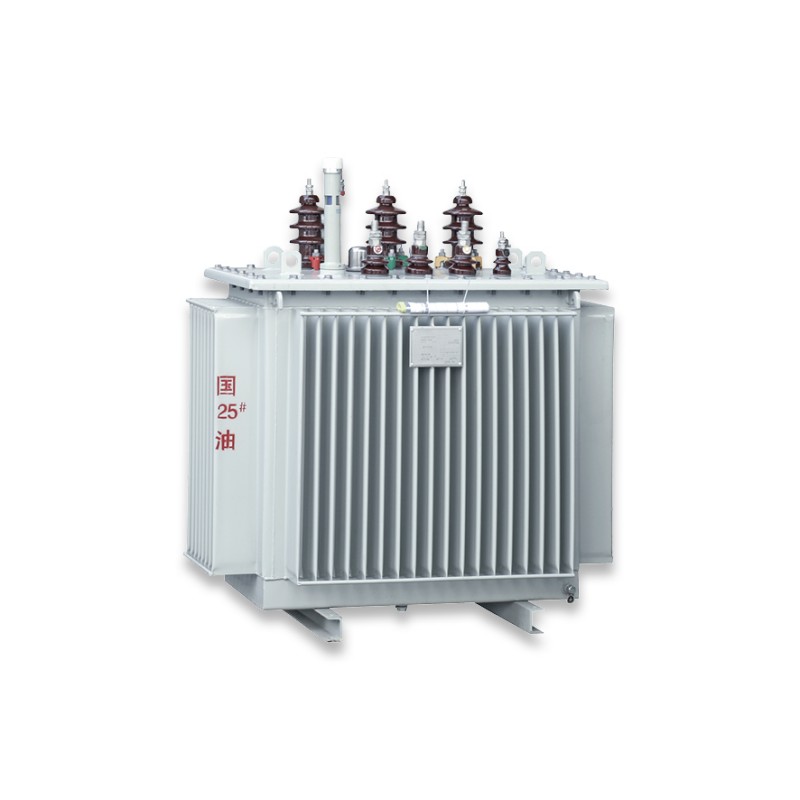

진핸드 S22-MFully 밀폐형 오일 침지형 전력 변압기최대 10kV의 50Hz 시스템용으로 설계되었으며 석유, 야금, 먼지가 많은 산업 현장과 같은 까다로운 환경에서 탁월한 성능을 발휘합니다.
| 정격 용량(kVA) | 무부하 손실(W) | 부하손실(W) | 무부하 전류(%) | 단락 임피던스(%) |
| 100 | 120 | 1140 | 1.0 | 4 |
| 315 | 270 | 2760 | 0.9 | 4 |
| 630 | 460 | 4460 | 0.6 | 4.5 |
| 1600 | 940 | 10440 | 0.5 | 4.5 |
완전 밀봉 및 유지 관리가 필요 없음: 주름형 탱크는 자동 오일량 보상을 제공하므로 컨서베이터(오일 팽창 탱크)가 필요하지 않습니다. 이 설계는 습기와 산소 유입으로 인한 오일 노화를 방지하여 유지 관리 필요성을 대폭 줄여줍니다. 오일 샘플 테스트는 일반적으로 5~8년마다 필요합니다.
뛰어난 환경 탄력성: 최대 IP54의 보호 등급으로 높은 먼지, 습도 및 부식성 대기를 견딜 수 있도록 제작되어 열악한 실외 및 산업 설치에 적합합니다.
고효율: 무부하 및 부하 손실을 최소화하는 고급 저손실 실리콘 강판 및 설계를 활용하여 수명 운영 비용을 낮추는 데 기여합니다.
긴 서비스 수명: 고품질 재료와 신뢰할 수 있는 단열 시스템을 갖춘 견고한 구조로 25년 이상의 설계 수명을 보장합니다.
우수한 열 방출 및 기계적 강도를 위한 골판지 알루미늄 또는 강철 탱크 벽.
압력 릴리프 밸브와 가스 릴레이(Buchholz 릴레이)를 갖춘 이중 보호 안전 시스템입니다.
탈착식 탱크 커버는 필요한 경우 내부 검사 및 수리를 용이하게 합니다.
실내 설치, 고층 건물, 병원, 학교, 데이터 센터, 광산, 해양 플랫폼 및 엄격한 화재 안전 및 환경 요구 사항이 있는 모든 위치.
건식 변압기는 고체 절연체(일반적으로 에폭시 수지)를 사용하고 주변 공기로 냉각됩니다. 절연유와 관련된 화재 및 환경 위험을 제거합니다.

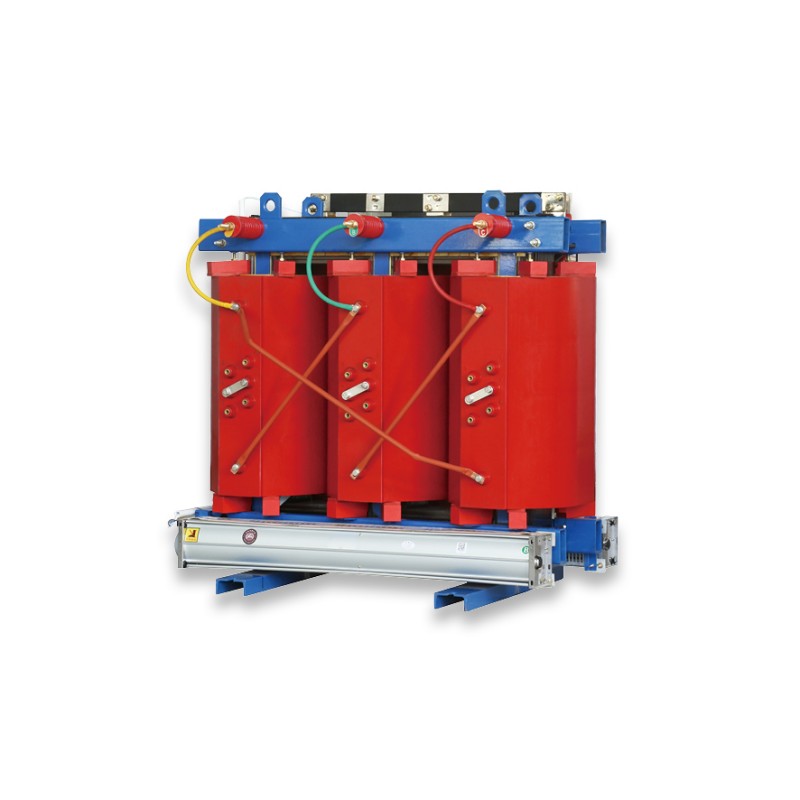

진핸드 SCB14/18에폭시 수지 주조 건식 변압기화재에 민감한 응용 분야에 이상적인 솔루션입니다. 진공 주조 에폭시 수지 캡슐화는 탁월한 보호 기능과 성능을 제공합니다.
| 정격용량(kVA) | 무부하 손실(W) | 부하손실(W) | 무부하 전류(%) | 단락 임피던스(%) |
| 100 | 230 | 1415 | 1.5 | 4 |
| 315 | 510 | 3125 | 1.0 | 4 |
| 630 | 750 | 5364 | 0.85 | 6 |
| 1600 | 1415 | 10555 | 0.85 | 6 |
탁월한 화재 안전성: F1 등급 내화성을 달성합니다. 난연성, 자기 소화성 에폭시 수지는 안전이 가장 중요한 인구 밀도가 높은 건물(병원, 학교, 쇼핑몰), 터널 및 광산에 적합합니다.
높은 에너지 효율성: SCB14 시리즈는 중국 에너지 효율성 클래스 2를 충족하고 고급 SCB18 시리즈는 더 높은 클래스 1 표준을 충족하여 변압기 수명 동안 최대 에너지 절약을 위해 훨씬 낮은 손실을 제공합니다.
환경 및 사용자 친화적: 오일 프리, 무독성, 유해 가스 방출 없음. 작동이 매우 조용하여(국가 표준보다 10-15dB 낮음) 소음에 민감한 환경에 적합합니다.
낮은 유지 관리 및 높은 신뢰성: 모놀리식 주조 코일 구조는 습기와 먼지에 강하고 단락 힘에 대한 저항력이 높으며 기본적으로 유지 관리가 필요하지 않습니다. 설계 수명이 30년을 초과합니다.
스마트 지원: 건물 관리 시스템(BMS) 또는 SCADA에 원활하게 연결하기 위해 온도 모니터링 장치(PT100 센서), 제어 장치 및 통신 인터페이스(RS485, Modbus)를 쉽게 통합합니다.
VPI(진공 압력 함침) 및 주조 수지 기술은 완전하고 빈 공간 없는 단열을 보장합니다.
진동 댐퍼 및 흡음 패널을 갖춘 통합 저소음 설계입니다.
모듈식 구성 요소를 사용하면 현장 서비스가 더 쉬워지고 향후 업그레이드가 가능해집니다.
올바른 선택을 하려면 프로젝트의 특정 조건과 요구 사항을 체계적으로 평가해야 합니다. 다음 의사결정 프레임워크를 따르세요.
실내 또는 실외? 이것이 건식과 유중식 중에서 선택하는 주요 동인입니다.
먼지, 습기, 화학물질 또는 폭발성 대기가 존재합니다. 진핸드의 실드 오일형과 에폭시 캐스트 건식 모두 복원력이 뛰어납니다.
현지 규정에 따라 실내 공공 장소, 지하실 또는 위험 물질 근처에 건식 변압기를 의무화할 수 있습니다.
적절한 미래 성장 마진(일반적으로 20-25%)이 있는 연결된 부하를 기준으로 결정합니다.
전압 조정을 위한 탭 절환기 요구 사항(예: ±2x2.5% 또는 ±5%)과 함께 1차(HV) 및 2차(LV) 전압.
예: Dyn11, Yyn0. 시스템의 위상 관계 및 접지 요구 사항과 일치해야 합니다.
단락 전류 및 전압 조절에 영향을 미칩니다. 표준 값은 4% 또는 6%입니다. 특별한 애플리케이션에는 다른 값이 필요할 수 있습니다.
무부하 손실(고정 비용)과 부하 손실(가변 비용)을 평가합니다. 효율성이 높을수록(Jinhand의 SCB18 클래스 1과 같은) 특히 지속적으로 부하가 걸리는 변압기의 경우 상당한 장기적 비용 절감이 가능합니다.
오일타입은 ONAN(Oil Natural Air Natural), 건식타입은 AN/AF(Air Natural/Air Forced)입니다.
도시, 병원 또는 사무실 설치에 매우 중요합니다. 진핸드 건식은 저소음 설계를 제공합니다.
할당된 공간에 맞아야 하며 바닥 하중 요구 사항을 고려해야 합니다.
예: CE, 에너지 효율 라벨.
초기 구매 가격 이상을 살펴보십시오. 설치 비용, 20년 이상의 에너지 손실, 유지 관리 비용 및 폐기 비용을 고려하십시오. Jinhand의 고효율, 낮은 유지 관리 설계는 종종 가장 낮은 TCO를 제공합니다.
Jinhand를 선택한다는 것은 단순히 변압기를 구입하는 것 이상의 의미를 갖습니다. 안정적인 전력을 위해 파트너십을 맺고 있습니다.
10년 이상 전력 변압기에 대한 집중적인 R&D, 설계 및 제조를 통해 글로벌 시장 요구 사항에 대한 깊은 이해를 바탕으로 노력해 왔습니다.
프리미엄 소재(고등급 실리콘강, 무산소 구리 도체, 최상급 에폭시 수지) 소싱부터 최종 테스트(번개 충격, 단락 내구성, 온도 상승 테스트)까지 모든 단계가 ISO 인증 프로세스에 따라 제어됩니다.
당사의 엔지니어링 팀은 비표준 전압, 특수 임피던스, 변경된 치수 또는 고유한 액세서리 구성을 포함한 특정 전기 다이어그램을 기반으로 맞춤형 솔루션을 제공할 수 있습니다.
30개국 이상 수출 경험이 있습니다. 우리는 다양한 무역 조건(EXW, FOB, CIF 등)에 따라 전문적인 수출 포장, 문서화 및 배송을 처리하여 안전하고 시기 적절한 배송을 보장합니다.
상세한 설치 가이드, 운영 매뉴얼, 대응적인 기술 지원을 제공합니다. 당사의 글로벌 서비스 네트워크는 귀하의 Jinhand 전력 변압기가 장기간 문제 없이 작동되도록 보장하는 것을 목표로 합니다.
전력 변압기 선택은 전기 시스템의 안정성과 경제성에 대한 장기적인 전략적 투자입니다. 애플리케이션 환경, 전기 요구 사항 및 총 소유 비용을 신중하게 평가함으로써 S22-M과 같은 견고하고 비용 효율적인 유입형 변압기 또는 SCB18과 같은 안전하고 효율적이며 지능적인 건식 변압기가 적합한지 결정할 수 있습니다.
중국의 선도적인 공급업체이자 공장인 Jinhand는 세계적 수준의 기술을 모두 제공합니다. S22-M 시리즈는 까다로운 실외 작업을 위해 견고하고 유지 관리가 적은 성능을 제공하는 반면, SCB14/18 시리즈는 중요한 실내 애플리케이션에서 안전, 효율성 및 지능에 대한 표준을 설정합니다. 탄탄한 엔지니어링, 투명한 기술 데이터, 고객 성공에 대한 헌신을 바탕으로 진핸드는 귀하의 배전 네트워크에 안정적이고 효율적인 핵심을 제공합니다.
