배전 및 보호 시스템을 위한 신뢰할 수 있는 고정밀 변류기를 찾고 계십니까? 고급 전기 측정 솔루션을 전문으로 하는 선도적인 중국 제조업체, 공급업체 및 공장인 Jinhand를 만나보세요. 10년 이상의 업계 전문 지식을 바탕으로 Jinhand는 GB/T 20840 및 IEC 61869를 포함하여 엄격한 국제 및 국내 표준을 준수하는 포괄적인 범위의 변류기를 설계 및 생산합니다. 당사의 제품은 내구성, 정확성 및 비용 효율성을 위해 설계되어 발전, 산업 자동화, 인프라 및 재생 가능 에너지와 같은 분야에서 30개국 이상의 고객에게 서비스를 제공합니다. 표준 모델이 필요하든 완전 맞춤형 솔루션이 필요하든 진핸드는 기술 상담, 설계 확인부터 설치 안내, 애프터 서비스까지 엔드투엔드 지원을 제공합니다. 글로벌 엔지니어와 프로젝트 관리자가 신뢰하는 이유를 알아보세요.진핸드중요한 변류기 요구 사항에 대해 설명합니다.
변류기는 교류를 안전하게 측정하기 위해 전력 시스템에서 사용되는 중요한 장비입니다. 계측, 보호 및 제어 장치를 위해 높은 1차 전류를 표준화되고 관리 가능한 2차 레벨(일반적으로 5A 또는 1A)로 낮춥니다. 고전압 1차 회로와 저전압 2차 장비 사이에 전기적 절연을 제공함으로써 인력과 장비의 안전을 보장합니다. Jinhand의 변류기는 정밀하게 설계된 자기 코어와 권선을 활용하여 위상 및 비율 오류를 최소화하면서 정확한 신호 변환을 제공함으로써 안정적인 에너지 모니터링, 오류 감지 및 시스템 보호를 가능하게 합니다.
적절한 변류기를 선택하는 것은 시스템 정확성, 안전성 및 규정 준수에 매우 중요합니다. Jinhand의 제품 제공을 가이드로 삼아 고려해야 할 주요 요소는 다음과 같습니다.
최대 1kV 시스템의 경우 실내 배전 캐비닛에 이상적인 LSY-10 3상 통합 전류 변압기와 같은 컴팩트하고 비용 효율적인 모델을 고려하십시오.
변전소 및 산업 플랜트의 경우 LZZBJ9-10C1(12/42/75kV 절연) 및 LZZBJ9-35 완전 밀폐형 기둥 유형(40.5/95/200kV 절연)은 열악한 환경에 적합한 견고하고 완전 절연된 설계를 제공합니다.

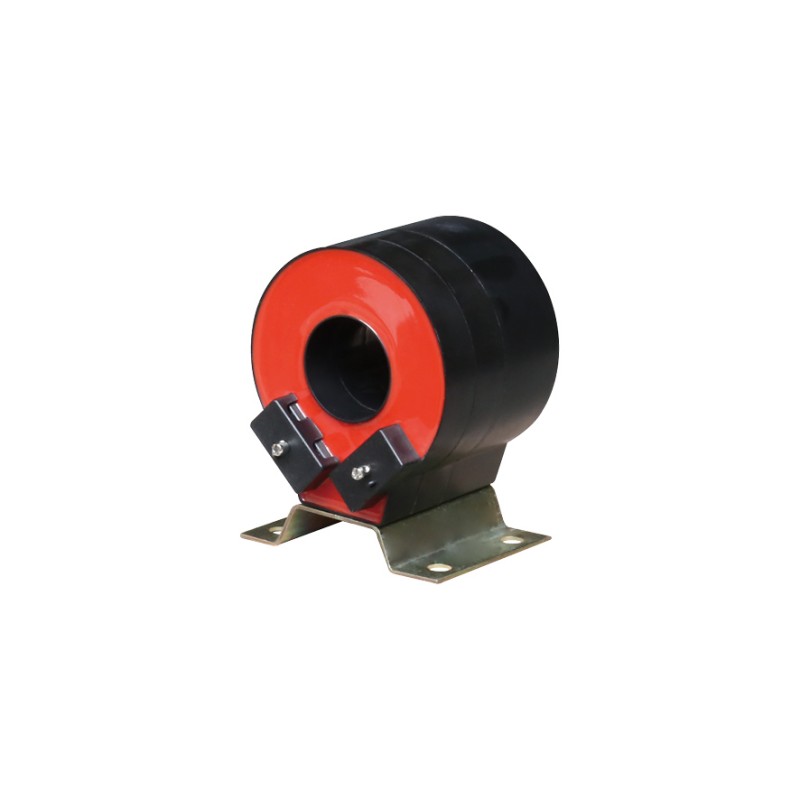

CT의 정격 절연 전압이 시스템의 최대 작동 전압을 초과하는지 확인하십시오. 예를 들어, LMZC-10의 정격은 0.72/3kV로 저전압 계측 및 보호 패널에 적합합니다.
청구 또는 고정밀 모니터링의 경우 0.2, 0.2S 또는 0.5와 같은 정확도 등급을 선택하세요. Jinhand의 LMZC-10은 0.5의 단일 권선 정확도를 제공하는 반면, LZZBJ9-10C1은 뛰어난 정밀도를 위해 0.2(S)와 같은 옵션을 제공합니다.
계전기 및 회로 차단기 작동에는 5P, 10P, 10P5, 10P10, 10P20 또는 10P30과 같은 보호 등급이 사용됩니다. LSY-10은 10P5, 10P10 및 10P20을 지원하여 불필요한 트리핑 없이 안정적인 오류 감지를 보장합니다.
공간과 비용을 절약하려면 LMZC-10(0.5/10P10) 또는 계측용 0.2S/0.5와 보호용 10P20/10P30을 하나의 장치에 통합한 LZZBJ9-35와 같은 이중 권선 CT를 선택하십시오.
Jinhand는 다양한 부하 용량에 맞게 5A ~ 3150A(예: LZZBJ9-10C1)의 넓은 스펙트럼을 제공합니다. LXK 개방형 코어 제로 시퀀스 변류기는 20/1부터 600/5까지의 비율을 지원합니다.
표준 출력은 5A 또는 1A입니다. 장비의 입력 요구 사항에 따라 선택하십시오.
그리드 주파수(50Hz 또는 60Hz)와의 호환성을 보장하세요. 모든 진핸드 변류기는 두 가지를 모두 지원합니다.
LXK와 같은 표준 모델은 실내용(실외 캐비닛용 IP54)인 반면, LZZBJ9-35는 전천후 저항성을 갖춘 실외 변전소용으로 설계되었습니다.
대부분의 Jinhand CT는 -5℃ ~ +40℃에서 안정적으로 작동하며 JZZV110 복합 변압기와 같은 일부는 -40℃ ~ +40℃를 처리합니다.
소형 패널의 경우 통합 LSY-10 3상 장치는 상당한 공간을 절약합니다. 회로 중단이 없는 케이블 또는 부스바 애플리케이션의 경우 오픈 코어 LXK를 사용하면 클립온 방식으로 쉽게 설치할 수 있습니다.
지락 보호를 위해 LXK Open Core 시리즈는 누설/불평형 전류를 감지하도록 특별히 설계되었습니다.
LZZBJ9-35는 이중 변환 비율(예: 50-100/5)을 제공하여 시스템 업그레이드 또는 부하 변동에 대한 유연성을 제공합니다.
옵션 IoT 모듈을 사용하면 원격 전류 모니터링 및 예측 유지 관리가 가능합니다.
선택을 돕기 위해 Jinhand의 일부 대표 Current Transformer 모델에 대한 자세한 기술 표는 다음과 같습니다.
| 정격전류비율 | 정확도 등급 | 정격출력(VA) |
| 20/1 | 10P5 | 0.5 |
| 50-100/1 | 10P5 | 1 |
| 150/1 | 10P10 | 1.5 |
| 200/1-300/1 | 10P10 | 2.5 |
| 400/1-600/1 | 10P10 | 5 |
| 100/5 | 10P5 | 1.5 |
| 150-200/5 | 10P10 | 2.5 |
| 300/5-400/5 | 10P10 | 3.75 |
| 500/5-600/5 | 10P10 | 5 |
참고: 맞춤 비율 및 매개변수는 Jinhand와 협의하여 사용할 수 있습니다.
진핸드는 로봇 용접, CNC 와인딩, 진공 함침 공정을 갖춘 최첨단 자동화 생산 라인을 사용합니다. 각 변류기는 전원 주파수 내전압, 정확도 교정, 부분 방전 및 온도 상승 테스트를 포함한 엄격한 테스트를 거쳐 99.8%가 넘는 공장 통과율을 달성합니다. 당사의 전용 R&D 센터는 효율성과 수명을 향상시키기 위해 고투자율, 저손실 실리콘 강철 코어를 사용하는 등 재료와 디자인을 지속적으로 최적화합니다.
cosΦ = 0.8(지연)의 설계 역률을 갖춘 Jinhand CT는 무효 전력 손실을 줄여 전체 시스템 에너지 효율을 향상시킵니다.
고품질 절연 재료와 완전히 밀봉된 에폭시 수지 캡슐화로 제작된 당사의 변압기는 내구성이 뛰어나 교체 빈도와 장기 유지 관리 비용을 최소화합니다. 예를 들어, LZZBJ9-10C1은 30년 이상의 서비스 수명을 위해 설계되었습니다.
LSY-10(3상 통합) 및 이중 권선 모델과 같은 제품은 여러 기능을 하나의 장치에 통합하여 구성 요소 수, 설치 시간 및 배선 복잡성을 줄입니다.
Jinhand의 광범위한 포트폴리오는 다양한 응용 분야에 적합합니다. 다음은 세 가지 주요 제품 카테고리입니다.

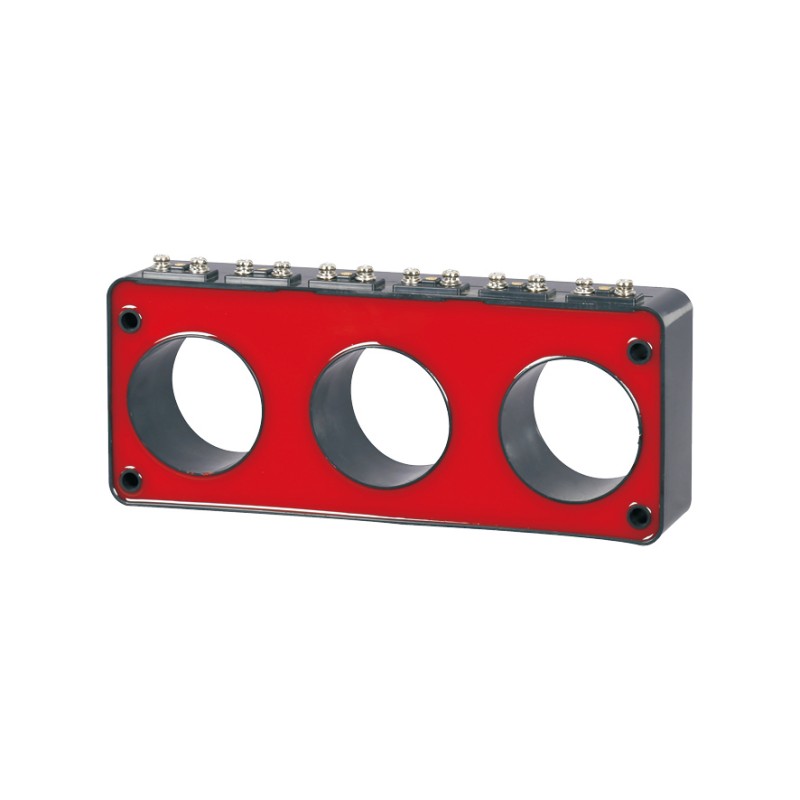

공간이 제한된 저전압 배전 캐비닛에 이상적인 이 장치는 3상을 모두 하나의 소형 장치로 결합합니다. 설치가 간편하고 배선 지점이 줄어들며 최대 10P20의 보호 등급을 제공합니다.

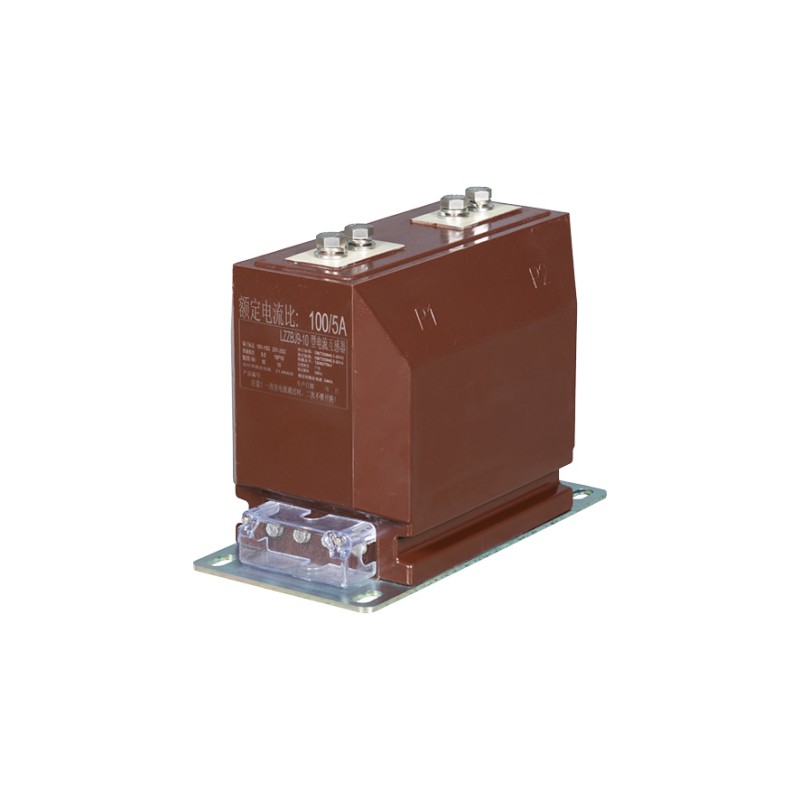

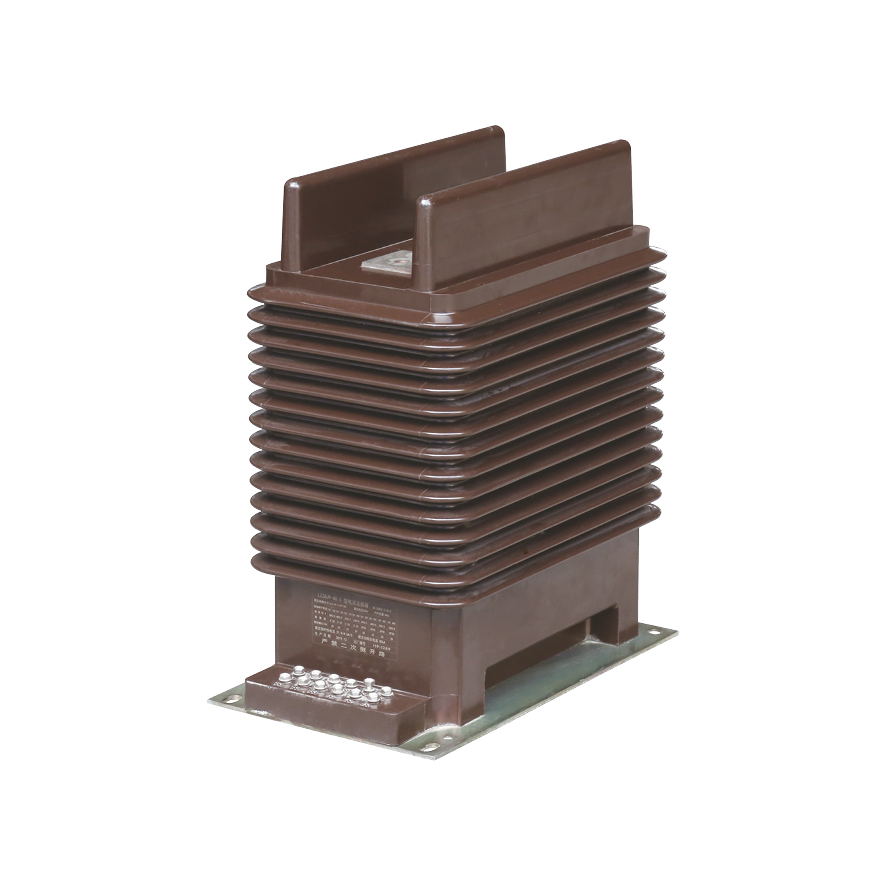

LZZBJ9-10C1(10kV) 및 LZZBJ9-35(35kV)를 포함한 이 시리즈는 완전 밀폐형 주조 수지 절연 기능을 갖추고 있어 뛰어난 내구성을 제공합니다. 높은 절연 수준(최대 40.5/95/200kV), 다양한 정확도/보호 권선 조합, 강력한 단락 내성 기능을 갖춘 이 제품은 유틸리티 및 산업용 중전압 애플리케이션에 적합한 선택입니다.

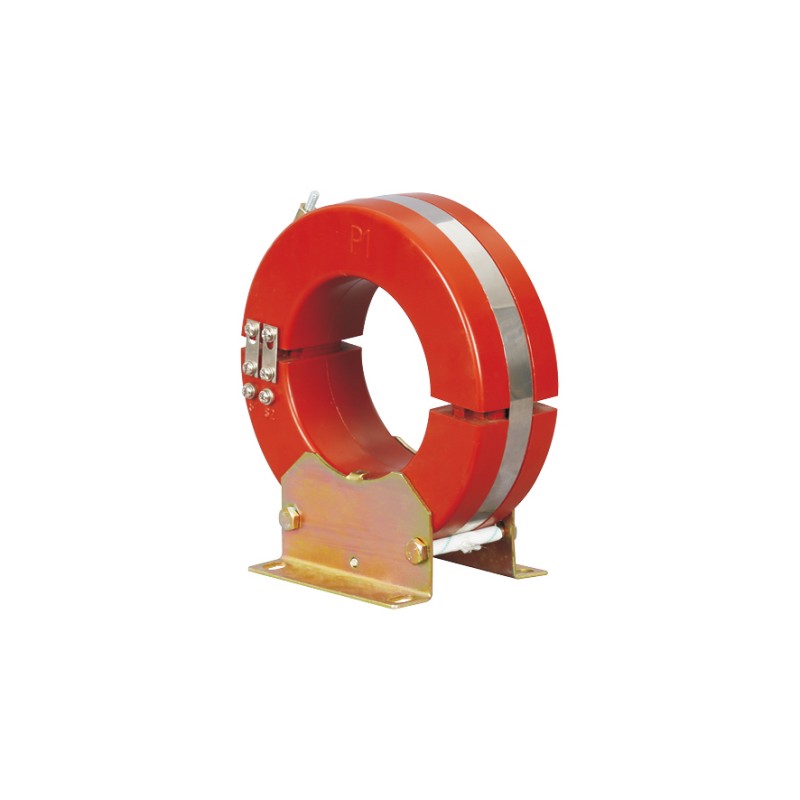

접지 오류 보호용으로 설계된 이 CT는 기본 회로를 분리하지 않고도 기존 도체 주위에 쉽게 고정할 수 있습니다. Φ80mm ~ Φ240mm의 내경으로 제공되는 이 제품은 활선 설치를 지원하며 광산, 석유화학, 건물 전기 시스템의 누설 전류를 감지하는 데 필수적입니다.
풀 서비스 중국 제조업체, 공급업체 및 공장으로서 Jinhand는 포괄적인 지원을 제공합니다.
당사 기술팀은 무료 선택 안내, 시스템 설계 검토 및 도면 확인을 제공합니다.
우리는 전기 매개변수, 기계적 치수, 장착 스타일 및 스마트 인터페이스와 같은 특수 기능의 사용자 정의를 지원합니다.
30개국 이상의 배송 경험을 바탕으로 유연한 물류(해상, 항공, 특급)를 관리하고 DDP/DAP 조건을 처리합니다.
24시간 문의 답변, 설치 매뉴얼/동영상, 현장 교육, 문제 해결을 위한 전용 기술 핫라인을 제공합니다.
올바른 변류기를 선택하는 것은 전체 전기 시스템의 안전성, 효율성 및 신뢰성에 영향을 미치는 중요한 결정입니다. Jinhand와 함께라면 심층적인 기술 전문성, 엄격한 품질 관리, 고객 중심 접근 방식을 결합한 입증된 중국 제조업체, 공급업체 및 공장과 파트너 관계를 맺을 수 있습니다. 경제적인 통합 모델부터 고급 맞춤형 엔지니어링 솔루션까지 다양한 변류기 제품군을 통해 프로젝트의 특정 요구 사항과 예산에 딱 맞는 제품을 찾을 수 있습니다.
세부 사양, 경쟁력 있는 견적을 요청하거나 맞춤형 변류기 요구 사항에 대해 논의하려면 지금 Jinhand Electric Co., Ltd.에 문의하세요. 우리의 10년 간의 혁신과 우수성이 귀하의 프로젝트를 발전시키도록 하십시오.
