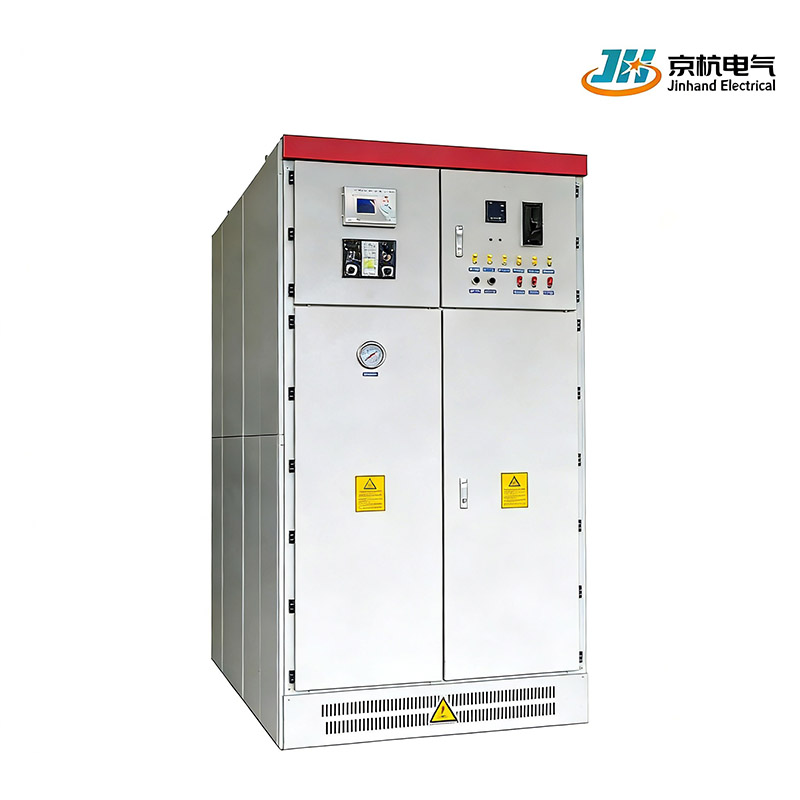

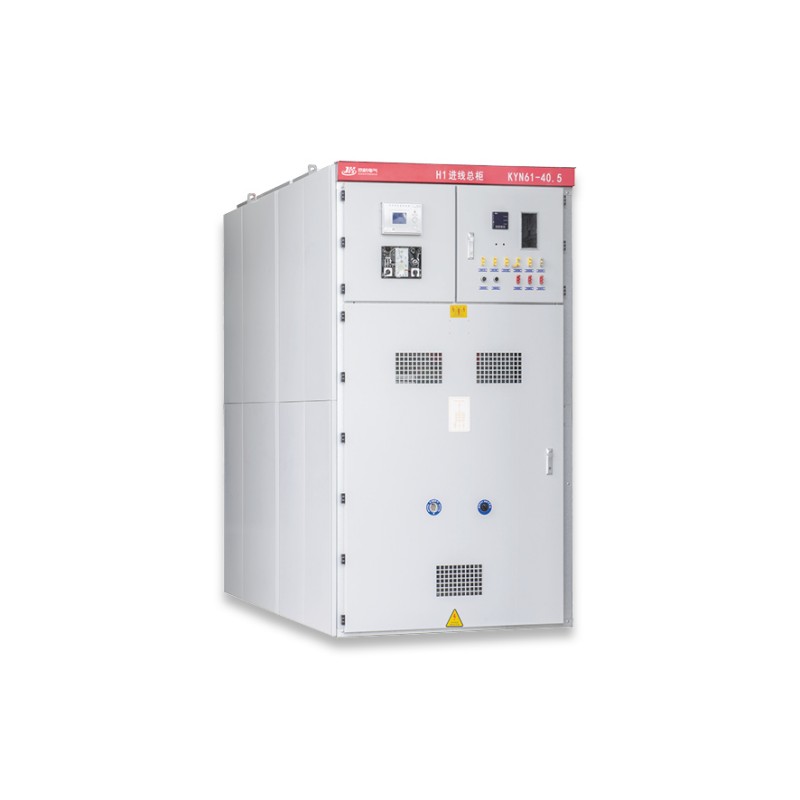

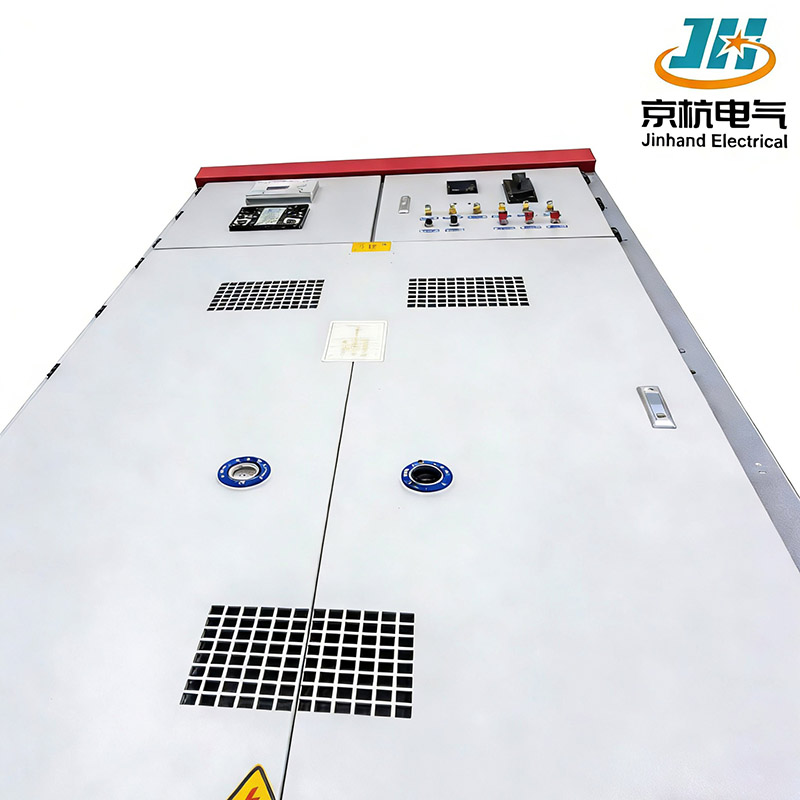

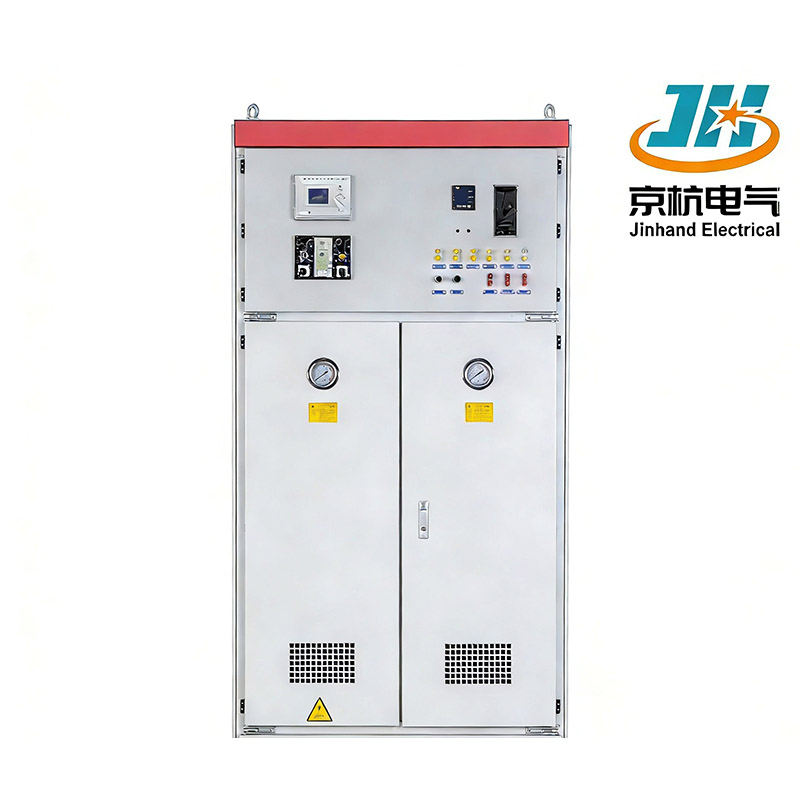

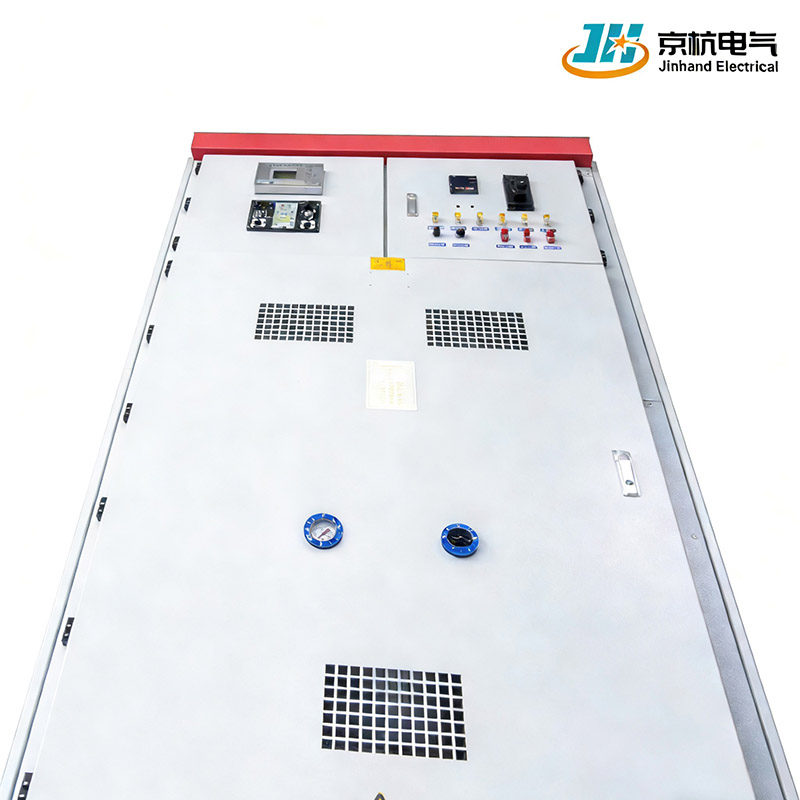

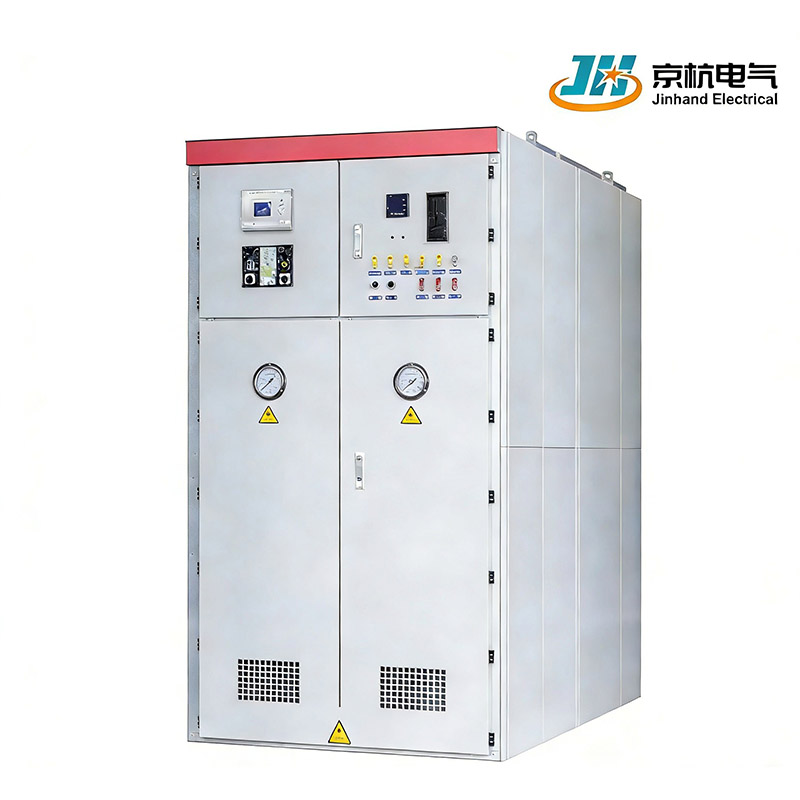

Jinhand Electric Co., Ltd.는 중국의 전기 장비 전문 제조 및 공급업체입니다. 전력 산업에 대한 광범위한 경험과 강력한 가격 경쟁력을 바탕으로 귀하의 요구를 충족시킬 수 있는 유리한 위치에 있습니다. 우리 공장은 첨단 기술과 숙련된 전문가를 갖추고 있어 다양한 해외 시장에서 호평을 받는 고품질 제품을 보장합니다. 우리는 중국에서 귀하의 장기적인 파트너가 될 수 있는 기회를 모색하고 싶습니다. 당사의 주력 제품인 KYN61-40.5 고전압 금속 피복 개폐 장치는 포괄적인 실내 배전 장치입니다.
1. 견고한 캐비닛 구조: 내구성을 강화하고 설치 과정을 단순화하는 조립된 디자인이 특징입니다.
2. 새로운 복합 절연 진공 회로 차단기: 탁월한 호환성과 간단한 교체 방법을 보장하여 유지 관리 시간을 단축합니다.
3. 트럭 프레임 설계: 내부 부품의 우발적인 손상을 방지하면서 트럭의 쉬운 이동을 용이하게 하는 너트 구동 메커니즘을 활용합니다. 모든 작업은 캐비닛 도어를 닫은 상태에서 수행할 수 있으므로 사용자 안전이 크게 향상됩니다.
4. 강제 기계적 인터록 메커니즘: 메인 스위치, 트럭 및 캐비닛 도어 사이의 인터록 메커니즘은 기본적인 "5가지 예방" 기능을 충족하여 안전한 작동을 보장합니다.
5. 넓은 케이블 챔버: 다중 케이블 연결이 가능하여 다양한 설치 요구 사항에 대한 유연성을 제공합니다.
6. 빠른 접지 스위치: 안전한 접지 및 단락 폐쇄를 촉진합니다.
7. 높은 보호 수준: 캐비닛은 IP3X의 보호 수준을 달성합니다. 트럭 문이 열리면 보호 수준은 IP2X로 유지됩니다.
8. 표준 준수: 이 제품은 국가 표준을 준수하며 국제 표준 IEC298을 참조하여 품질과 신뢰성을 보여줍니다.
스프링 작동 기계의 주요 기술 매개변수
| 이름 | 단위 | 매개변수 | |
| 정격 작동 전압 | 오프닝 코일 | V | DC220/110 AC220/110 |
| 결산코일 | |||
| 정격 작동 전류 | 오프닝 코일 | A | 0.96(220V) 1.05(110V) |
| 결산코일 | |||
| 에너지 저장 모터 전력 | W | 230 | |
| 에너지 저장 모터의 정격 전압 | V | DC220/110 AC220/110 | |
| 에너지 저장 시간 | S | ≤12 | |
진공 개폐 장치의 주요 기술 매개 변수
| 이름 | 단위 | 매개변수 |
| 정격전압 | kv | 40.5 |
| 정격전류 | A | 1250 1600 2000 |
| 정격주파수 | 헤르츠 | 50 |
| 정격 단시간 내전류 | 카 | 20 25 31.5 |
| 정격 피크 내전류 | 카 | 50 63 80 |
| 정격 상용주파 내전압 | kV | 95/1분 |
| 정격 번개 전류 내전압 | kV | 185 |
| 정격 단락 기간 | s | 4 |
| 보호 수준 |
|
IP3X |
진공 회로 차단기의 주요 기술 매개변수
| 이름 | 단위 | 매개변수 |
| 정격전압 | kV | 40.5 |
| 정격주파수 | 헤르츠 | 50 |
| 정격 상용주파 내전압 | kV | 95/1분 |
| 정격 번개 전류 내전압 | kV | 185 |
| 정격전류 | A | 1250 1600 2000 |
| 정격 단시간 내전류 | 카 | 20 25 31.5 |
| 정격단락차단전류 | 카 | 20 25 31.5 |
| 정격 피크 내전류 | 카 | 50 63 80 |
| 정격 단락 기간 | ms | 4 |
| 영업 시간 | ms | 30≤t≤60 |
| 폐관 시간 | ms | 50≤t≤100 |
| 정격단락 차단 전류 주파수 | 타임스 | 20 |
| 기계적 수명 | 타임스 | 10000 |
1. 캐비닛은 조립된 디자인을 특징으로 하며 회로 차단기는 바닥 장착형 손수레 시스템으로 구성됩니다.
2. 우수한 호환성과 교체 용이성을 제공하는 새로운 복합 절연 진공 회로 차단기가 장착되어 있습니다.
3. 손수레 프레임에는 나사 너트 구동 메커니즘이 장착되어 있어 손수레의 이동이 용이하고 우발적인 손상으로부터 구동 구조를 보호합니다.
4. 캐비닛 도어를 단단히 닫은 상태에서도 모든 기능을 작동할 수 있습니다.
5. 메인 스위치, 손수레, 캐비닛 도어 사이의 연동 메커니즘은 강제 기계식 잠금 시스템을 사용하여 "5가지 방지" 요구 사항을 충족합니다.
6. 케이블 수납 공간은 여러 케이블을 수용할 수 있을 만큼 넓습니다.
7. 접지 및 단락 회로 폐쇄를 위해 급속 접지 스위치가 내장되어 있습니다.
8. 인클로저에는 IP3X 보호 등급이 있습니다. 손수레실 문이 열리면 보호 등급이 IP2X로 변경됩니다.
9. 본 제품은 GB3906-2006 및 DL/T 404-2007 표준을 준수하며 국제 표준 IEC298도 참조합니다.
KYN61-40.5 고전압 개폐 장치는 다용도이며 다음을 포함한 다양한 설정에 널리 적용 가능합니다.
발전소
변전소
산업시설
채굴 작업
대형 상업용 건물
1. 솔루션 설계 및 도면 승인: 사용자의 서면 승인을 위해 사용자의 주 배선, 배치 계획 및 기능 요구 사항을 기반으로 스위치룸, 기본 시스템 다이어그램, 보조 회로도 및 캐비닛 배치 도면에 대한 전체 레이아웃 다이어그램을 무료로 제공합니다.
2.핵심 부품 선택 지원: 국내외 유명 브랜드의 회로 차단기, 보호 계전기, 계량기 및 기타 부품에 대한 선택 조언 및 통합 지원을 제공합니다.
3. 포괄적인 배송 전 검사 및 보고서: 각 개폐 장치는 공장을 떠나기 전에 전원 주파수 내전압, 기계적 특성, 5가지 보호 인터록 및 루프 저항 테스트를 포함하여 전체 유형 테스트 및 일상 테스트를 거칩니다. 자세한 테스트 보고서가 제공됩니다. 고객 증인 테스트가 지원됩니다.
4. 설치 지침 및 현장 시운전: 자세한 설치 및 작동 매뉴얼을 제공합니다. 원활한 시운전을 보장하기 위해 현장 설치 감독, 전기 시운전 테스트 안내, 보호 장치 설정을 위해 엔지니어를 파견할 수 있습니다.
5. 기술 교육 및 평생 지원: 고객 운영 및 유지 관리 팀을 대상으로 제품 구조, 운영, 유지 관리 및 문제 해결에 대한 전문 교육을 제공합니다. 제품 파일을 구축하고 평생 기술 상담 및 예비 부품 공급을 제공합니다.
최고 수준의 품질을 향한 우리의 노력으로 30개 이상의 국가에서 탄력적인 비즈니스 연결이 이루어졌고 매우 긍정적인 고객 의견이 저장되었습니다.
주문 시 다음 사항을 명시해 주십시오.
1. 주회로 구성번호, 용도, 단선계통도, 배치도 및 배전실의 배치도.
2. 보조회로 배선도 및 단자 배치도.
3. 배전반 내 전기 부품의 모델, 사양 및 수량.
4. 개폐 장치의 제어, 측정 및 보호 기능에 대한 요구 사항과 기타 연동 및 자동 장치 요구 사항.
5. 배전반이나 수신 캐비닛 사이의 연결을 위해 버스 브리지가 필요한 경우 버스 브리지의 정격 전류 용량, 스팬, 지면 위 높이와 같은 특정 데이터를 제공하십시오.
6. 액세서리나 예비 부품이 필요한 경우 유형과 수량을 명시하십시오.
7. 스위치기어를 특별한 환경 조건에서 사용하는 경우 주문 시 자세한 정보를 제공하십시오.
10년 넘게 발전해 온 Jinhand는 현재 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나입니다. 우리 공장은 많은 첨단 기술과 장비를 사용하고 있으며, 고품질의 경쟁력 있는 가격의 중국산 제품을 주문하실 것을 권장합니다.
