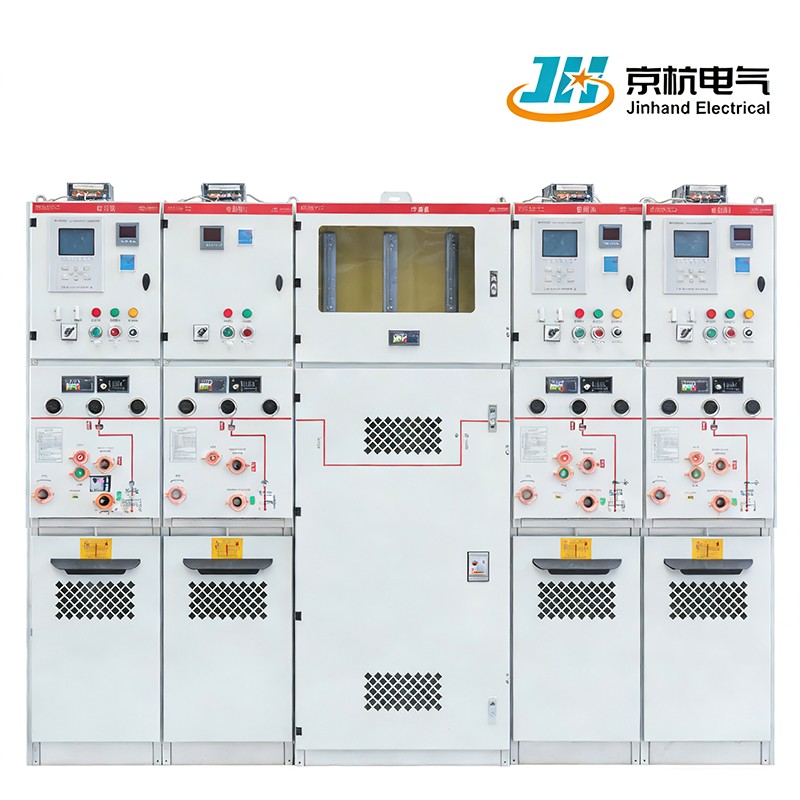

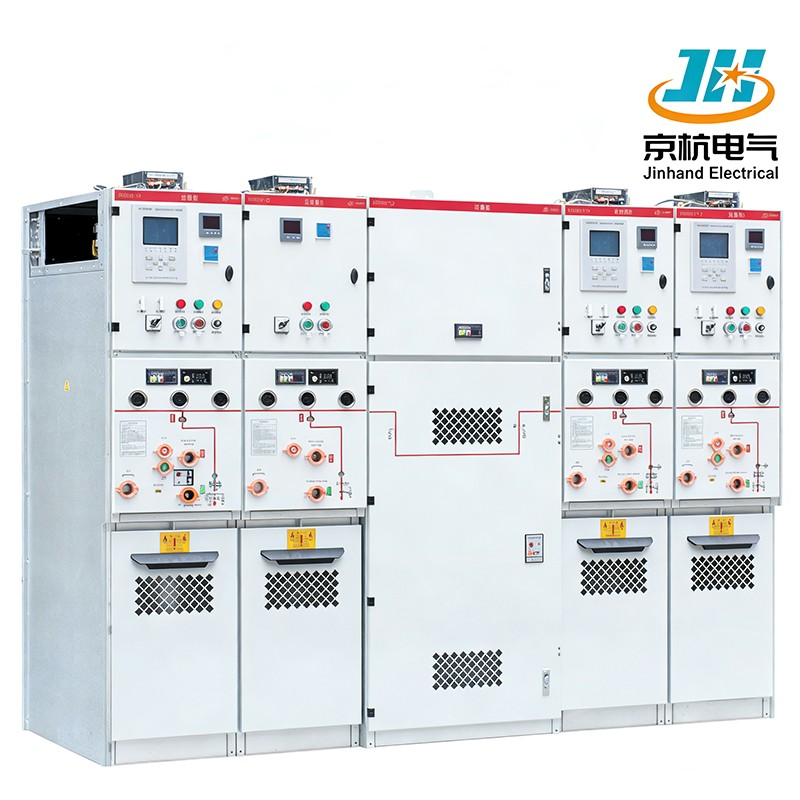

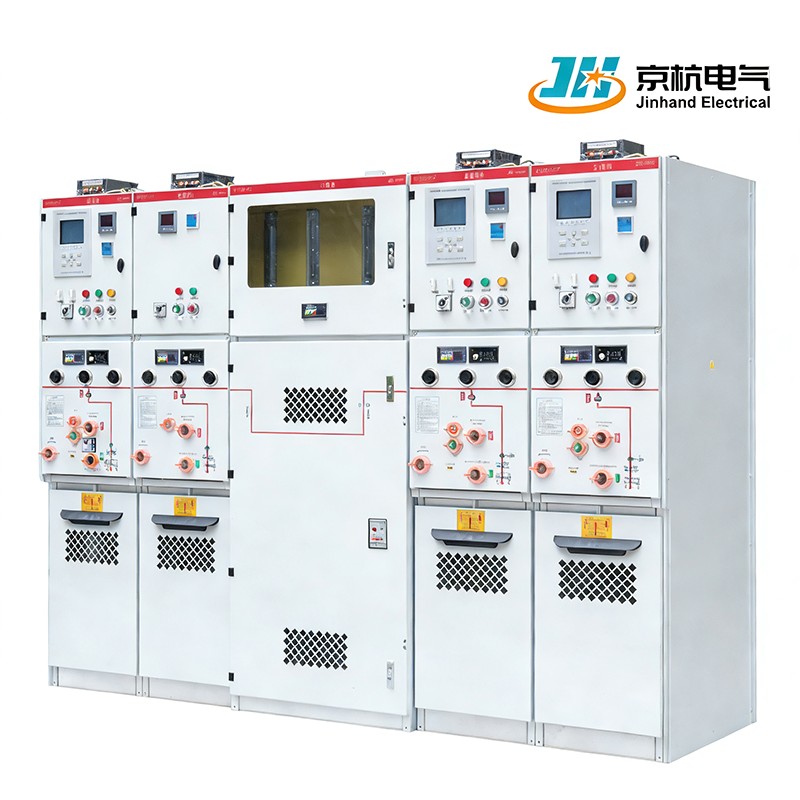

AC 금속 고체 절연 개폐 장치

Model:XGN-12

XGN-12 AC 금속 고체 절연 개폐 장치는 50Hz, 12 kV 전력 시스템용으로 설계된 완전 절연된 유지 관리가 필요 없는 진공 개폐 장치입니다. 에폭시 수지를 사용하여 절연성이 뛰어나고 외부 조건에 영향을 받지 않는 안정적인 작동이 특징이며 열악한 환경에 적합하여 다양한 산업 및 도시 응용 분야에 이상적입니다.

문의 보내기

제품 설명

중국에 자체 공장을 두고 있는 전문 전기 장비 공급업체로서 당사는 완전히 절연되고 밀봉되었으며 유지 관리가 필요 없는 진공 스위치기어인 XGN-12 AC 금속 고체 절연 스위치기어를 제공합니다. 고전압 충전부를 에폭시 성형하여 절연을 통합하여 열악한 외부 환경에도 안정적인 작동과 작업자 안전을 보장합니다. 12kV 전력 시스템에 이상적이며 산업, 민간 및 새로운 에너지 분배 프로젝트에 적합합니다.

장점

1. 완전 절연 및 밀봉 : 개폐 장치는 완전히 절연 및 밀봉되어 향상된 안전성과 신뢰성을 제공합니다.
2. 유지 관리가 필요 없는 작동: 유지 관리가 필요 없도록 설계되어 운영 비용과 가동 중지 시간이 줄어듭니다.
3. 높은 신뢰성: 외부 환경 요인의 영향을 받지 않아 일관된 장비 작동과 운영자 안전을 보장합니다.
4. 가혹한 환경에 적합: 높은 고도, 고온, 습도, 심한 추위 및 오염을 포함한 극한 조건에서 사용하기에 이상적입니다.
5. 유연한 적용 : 도시 주거용 유통부터 산업 적용까지 다양한 환경에 적합합니다.

주요 기술 매개변수

개폐기의 기술적인 매개변수

프로젝트			단위	매개변수
정격전압			kV	12
정격주파수			헤르츠	50
정격전류			A	630	1250
정격 절연 수준	상용주파내전압	골절	kV	48
		간기	kV	42
		상대 접지	kV	42
	번개 전류 내전압	골절	kV	85
		간기	kV	75
		상대 접지	kV	75
정격단락차단전류(1s)			카	25	31.5
정격 단시간 내전류(4s)			카	25	31.5
정격피크 내전류(1p)			카	63	80
정격단락투입전류(피크)(1ma)			카	63	80
쉘 보호 수준				IP4X
작동 모드				봄 에너지 저장형

절연 접지 스위치의 기술 매개변수

프로젝트		단위	매개변수
정격전압		kV	12
정격전류		A	630	1250
4S 정격 단시간 내전류(실효값)		카	25	31.5
정격피크 내전류(피크)		카	63	80
1min 상용주파 내전압	위상 대 위상 및 접지	kV	42
	고립 골절		48
정격 번개 전류 내전압	위상 대 위상 및 접지	kV	75
	고립 골절		85
메인 스위치의 기계적 수명		타임스	3000
접지 스위치의 기계적 수명		타임스	3000

주요 특징

1. 고체 절연 진공 배전반 : 모든 고전압 충전 부품은 우수한 절연 성능을 위해 에폭시 수지로 성형됩니다.
2. 통합 설계: 진공 아크 소화실, 주요 전기 회로 및 절연 지지대를 단일 장치로 결합합니다.
3.완전 절연 솔리드 버스바: 기능 장치는 완전 절연 솔리드 버스바를 통해 연결되어 안전성과 성능을 향상시킵니다.
4. 간단한 구조와 유연한 작동: 쉬운 설치와 안정적인 연동을 허용하는 간단한 디자인이 특징입니다.
5. 넓은 적용 범위 : 병원, 쇼핑몰, 공항 및 철도와 같은 다양한 분야에서 사용되는 50Hz, 12kV 전력 시스템에 적합합니다.

FAQ

Q1: 고체절연 개폐장치와 가스절연 개폐장치의 차이점은 무엇입니까?
A: 견고한 단열재는 에폭시 수지 통합 주조를 사용하여 가스 누출 위험이 없으며 유지 관리가 필요 없으며 환경 친화성이 우수합니다. 가스 절연은 가스 압력에 의존하므로 정기적인 검사가 필요합니다.
Q2: 에폭시 수지 절연체는 노화됩니까? 수명은 얼마나 됩니까?
A: 노화 방지 첨가제가 포함된 고품질 에폭시 수지가 사용되며 설계 수명은 30년 이상입니다. 실제 운영 데이터에 따르면 20년 운영 후에도 단열 성능이 90% 이상 유지되는 것으로 나타났습니다.
Q3: 유지보수가 필요 없는 작동은 어떻게 달성됩니까?
A: 완전히 밀봉된 구조는 외부 환경과 격리되어 있고, 진공 차단기는 수명이 길고, 스프링 메커니즘에는 유지보수가 필요 없으며 전반적으로 정기적인 점검이 필요하지 않습니다.
Q4: 지능형 업그레이드를 지원합니까?
A: 표준 인터페이스가 예약되어 있어 온도 모니터링, 부분 방전 모니터링, 기계적 특성 모니터링 등을 포함한 지능형 모니터링 모듈을 추가할 수 있습니다.
Q5: 설치 요구 사항이 높습니까?
A: 기초 요구 사항이 간단하고 특별한 기초가 필요하지 않습니다. 모듈식 설계로 빠른 설치가 가능합니다. 자세한 설치 지침과 현장 기술 지원이 제공됩니다.
