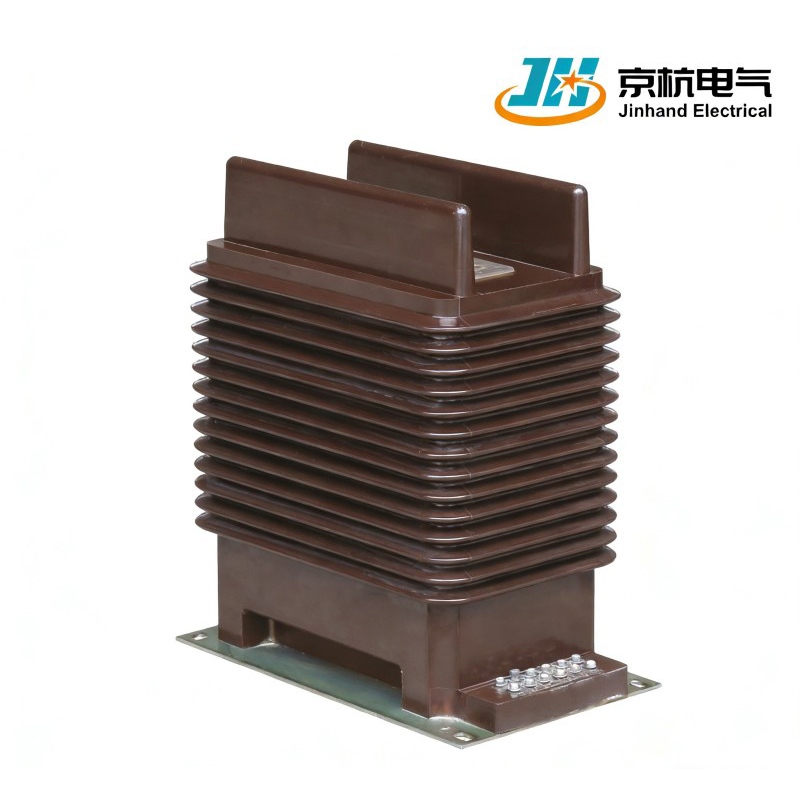

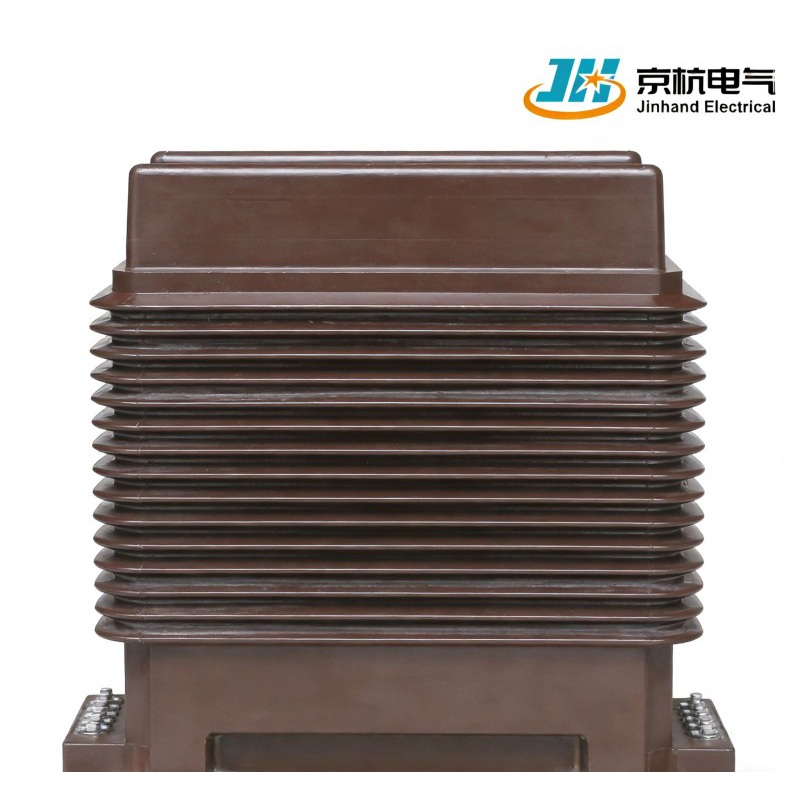

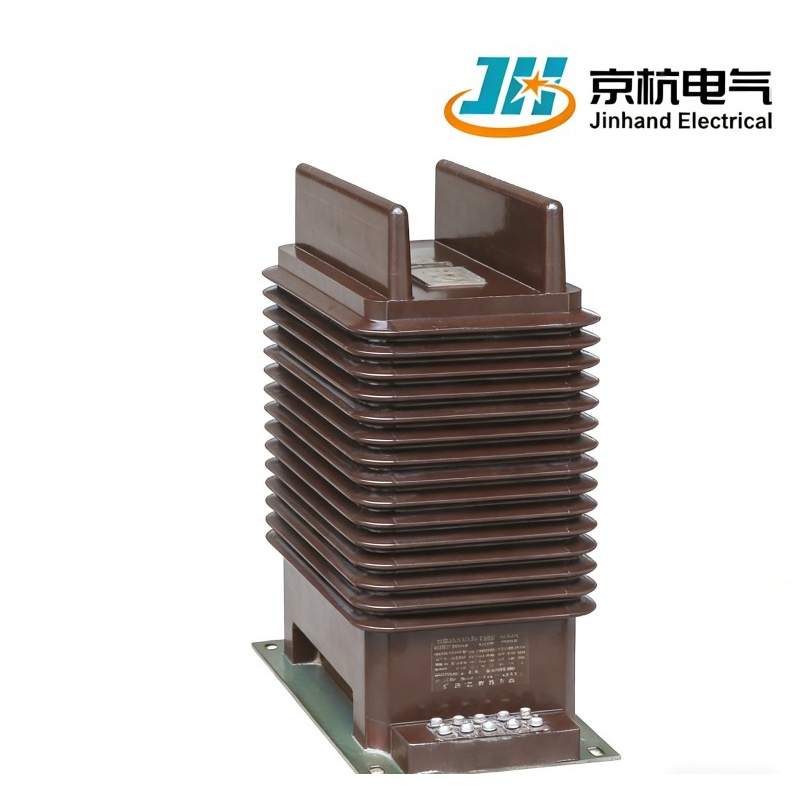

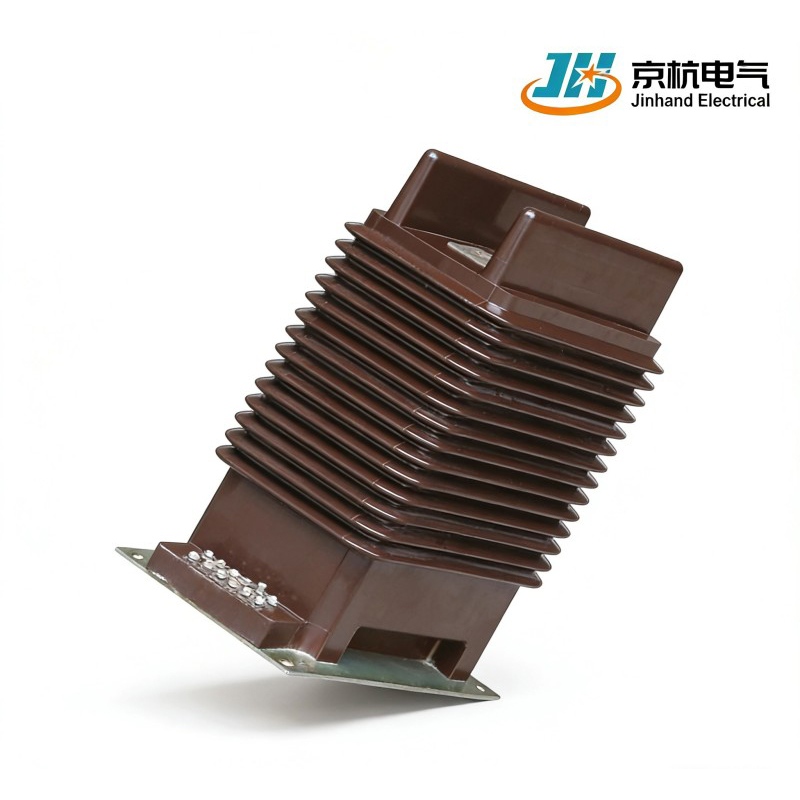

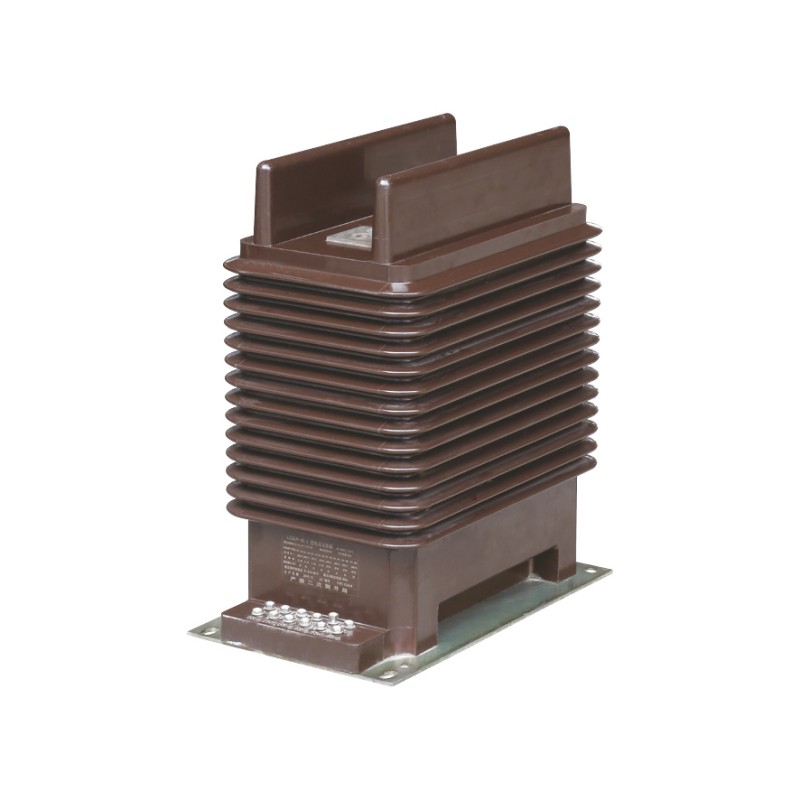

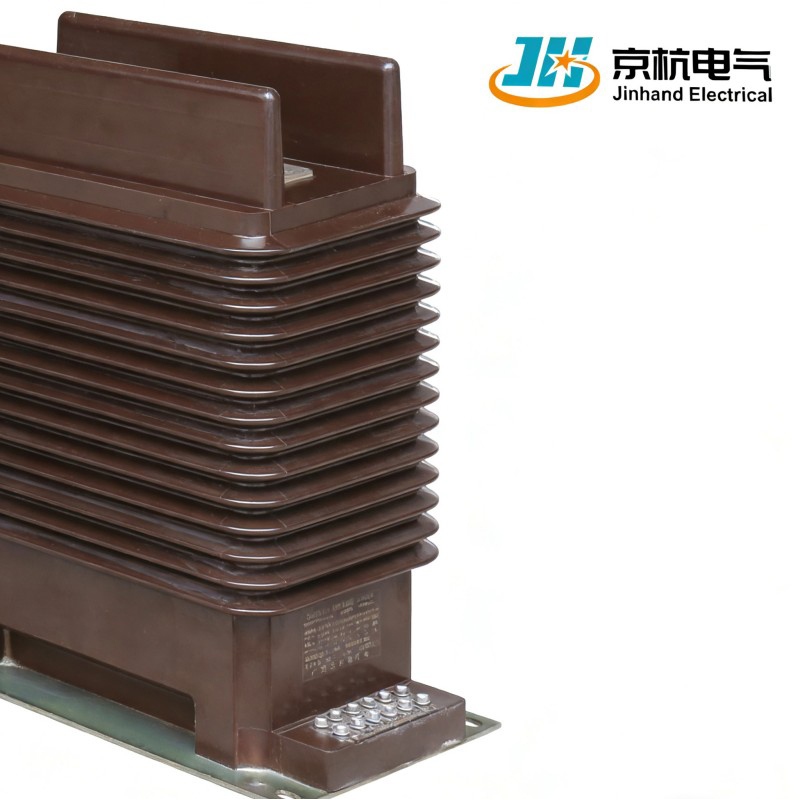

완전 밀폐형 기둥형 변류기

Model:LZZBJ9-35

LZZBJ9-35 완전 밀폐형 기둥형 변류기는 -5℃ ~ +40℃의 주변 온도에서 작동하며 절연 수준은 40.5/95/200kV입니다. cosΦ = 0.8(지연)의 역률을 특징으로 하며 50Hz 또는 60Hz의 정격 주파수를 지원하고 5A 또는 1A의 2차 전류를 제공합니다.

문의 보내기

제품 설명

LZZBJ9-35 완전 밀폐형 기둥형 변류기는 GB/T 20840.1, 2 및 IEC 61869-1, 2 표준을 준수하여 높은 신뢰성과 안전성을 보장합니다. -5℃ ~ +40℃의 주변 온도에서 작동하며 40.5/95/200kV의 인상적인 절연 수준을 제공합니다. cosΦ = 0.8(지연)의 역률과 5A 또는 1A의 정격 2차 전류 옵션을 갖춘 이 장비는 다양한 애플리케이션에 적합합니다. 중국에 본사를 둔 선도적인 제조업체이자 공급업체인 당사 공장은 다양한 산업 요구 사항을 충족하는 고품질 전기 솔루션을 생산하는 데 전념하고 있습니다.

장점

1. 표준 준수: GB/T 20840.1, 2 및 IEC 61869-1, 2 표준을 충족하여 안정적이고 안전한 작동을 보장합니다.
2. 넓은 작동 온도 범위: -5℃ ~ +40℃의 주변 온도에서 효과적으로 기능하며 다양한 환경 조건에 적합합니다.
3. 다양한 성능: 5A 또는 1A의 정격 2차 전류로 유연성을 제공하여 다양한 애플리케이션 요구 사항을 수용합니다.

주요 기술 매개변수

	정격 1차 전류	정확도 등급	정격 출력	정격 단시간 열전류	정격 동적 안정 전류
단일 변환 비율 매개변수	50	0.2S/0.5/10P20/10P20	20/20/15/15	3.6	7.2
	60			4.32	8.1
	75			5.4	13.5
	80			5.76	14.4
	100			7.2	18
	120			8.64	21.6
	150			10.8	27
	200			14.4	36
	250			18	45
	300			21.6	54
	400			28.8	63
	500			36	72
	600			43.2	108
	800	0.2S/0.5/10P30	2020년 15월 15일	57.6	120
	1000-2000	0.2S/0.5/10P30	2020년 15월 15일	72	144
이중 변환 비율 매개변수	50-100	0.2S/0.5/10P100.2S/0.5/10P20	2015/15/20 15/15	7.2	18
	60-120			8.64	21.6
	75-150			10.8	27
	80-160			11.52	28.8
	100-200			14.4	36
	150-300			21.6	54
	200-400			28.8	72
	250-500			36	90
	300-600			43.2	108
	400-800			57.6	120
	500-1000			72	144
	600-1200
	800-1600

참고: 사용자가 요청한 매개변수가 위 표의 범위를 벗어나는 경우 당사와 협의한 후 결정할 수 있습니다.

주요 특징

제품 하이라이트

1.고전압 완전 밀폐형 기둥형 구조: 40.5/95/200kV의 절연 수준을 갖춘 35kV 전력 시스템용으로 설계되어 탁월한 내전압 및 오염 플래시오버 저항을 제공합니다.
2. 선택적 이중 비율 설계: 시스템 확장 또는 부하 변동 요구 사항을 수용하기 위해 단일 및 이중 변환 비율(예: 50−100/5)을 모두 지원합니다.
3.고정확도 및 보호 통합: 측정 등급 0.2S/0.5와 보호 등급(10P10/10P20/10P30)을 결합하여 측정, 모니터링 및 계전기 보호에 대한 통합 요구 사항을 충족합니다.
4. 넓은 작동 온도 범위: -5℃ ~ +40℃의 주변 온도에서 안정적으로 작동하며 대부분의 기후 지역에 적합합니다.

운영 비용 최적화

1.기둥형 통합 설계: 견고한 구조로 외부 지지대의 필요성이 줄어들어 설치 및 유지 관리의 복잡성이 낮아집니다.
2. 높은 동적 및 열 안정성: 최대 72kA의 단시간 열 전류와 최대 144kA의 동적 안정성 전류로 장비 수명을 연장하는 강력한 단락 내성 기능을 갖추고 있습니다.
3. 낮은 역률 손실: cosΦ=0.8(지연)은 시스템 에너지 효율성을 향상시키고 작동 손실을 줄입니다.

물류 및 설치

1. 모듈식 기둥 구조: 현장 조립이 용이한 완전한 장치로 배송되어 건설 시간이 단축됩니다.
2. 표준 장착 베이스와 호환: 다양한 35kV 스위치기어 및 구조와 호환되는 장착 플랜지 및 패스너를 제공합니다.
3. 광범위한 수출 포장 경험: 30개국 이상의 고객에게 서비스를 제공하며 나무 상자 및 팔레트와 같은 포장 옵션을 지원합니다.

내구성과 안정성

1. 완전 밀폐형 주조 단열재: 비, 먼지 및 UV 저항성을 갖춘 실외 설계로 실외 변전소 및 열악한 환경에 적합합니다.
2. 내진 및 내풍 설계: 높은 구조 강도는 높은 풍속 및 내진 조건에 대한 요구 사항을 충족합니다.
3.낮은 부분 방전: 고품질 절연 재료와 진공 주조 공정을 사용하여 장기간 작동 중에 안정적인 절연 성능을 보장합니다.

생산 공정의 장점

1. 완전 자동 압력 겔화(APG) 공정: 공극이나 균열 없이 조밀하고 균일한 단열층을 보장합니다.
2. 정밀 권선 및 차폐 공정: 자기 누출 및 간섭을 줄여 측정 정확도와 전자기 내성을 향상시킵니다.
3.완전한 유형 테스트 검증: 낙뢰 충격, 온도 상승, 오류 및 부분 방전과 같은 전체 범위 테스트를 포함하여 국가 및 IEC 표준을 준수하는지 확인합니다.

혁신적인 디자인 기능

1. 선택적인 이중 비율 자동 전환 기능: 시스템 작동 변경에 적응하기 위해 원격 또는 로컬 비율 전환을 지원합니다.
2. 스마트 모니터링 인터페이스 제공: 온도, 전류 등에 대한 온라인 모니터링 모듈을 통합하여 디지털 변전소 통합을 지원할 수 있습니다.
3. 폭발 및 균열 방지 설계: 내부 압력 완화 구조는 결함 발생 시 장비 파손을 방지합니다.

친환경 및 에너지 절약 기능

1.친환경 에폭시 재료: 절연 재료는 무독성이며 생분해성이 있어 친환경 전력 장비 요구 사항을 충족합니다.
2. 저손실 자기 코어: 고 투자율, 저손실 실리콘 강판을 사용하여 무부하 전류 및 철 손실을 줄입니다.
3. 긴 수명의 재활용 가능한 설계: 제품 수명은 30년 이상이며 폐기 후 재료를 쉽게 분류하고 재활용할 수 있습니다.

왜 우리를 선택합니까?

1.전문 35kV 변압기 제조업체: 성숙한 프로세스와 대량 생산 능력을 갖춘 일련의 제품을 제공합니다.
2. 완전한 인증 및 보고서: 국가 테스트 센터에서 발행한 형식 테스트 보고서를 제공하여 그리드 액세스를 지원합니다.
3. 국내외 프로젝트의 폭넓은 적용: 발전소, 산업 플랜트, 신에너지 및 기타 분야의 광범위한 운영 경험.
4.End-to-End 서비스 지원: 선택 상담, 도면 확인, 설치 안내부터 판매 후 유지 관리까지 원스톱 서비스를 제공합니다.

FAQ

Q1: 이중 비율 변압기의 배선 및 비율 전환은 어떻게 수행됩니까?
A: 비율 전환은 일반적으로 외부 연결 부품이나 터미널을 통해 수행됩니다. 특정 연결에 대해서는 배선 다이어그램을 참조하십시오. 일부 모델은 원격 전기 스위칭을 지원합니다.
Q2: 고도가 높은 지역에 적합합니까?
A: 표준 제품은 고도 1000m 이하에 적합합니다. 높은 고도에서 사용하려면 강화된 단열 기능을 갖춘 맞춤형 설계가 필요합니다.
Q3: 보호 등급은 무엇입니까?
A: 실외 모델은 일반적으로 IP54 등급을 갖습니다. 요청 시 IP55와 같은 더 높은 등급을 제공할 수 있습니다.

서비스 지원

1. 사전 판매 기술 상담: 시스템 매개변수 수집 및 선택 조언을 제공하고 도면 설계 및 확인을 지원합니다. 2. 현장 설치 지침: 엔지니어가 설치 및 시운전을 위한 현장 또는 비디오 지침을 제공합니다. 3. 예비 부품 공급: 신속한 교체 및 수리를 위해 핵심 구성 요소의 재고를 유지합니다.
