실외 지능형 스위칭 스테이션

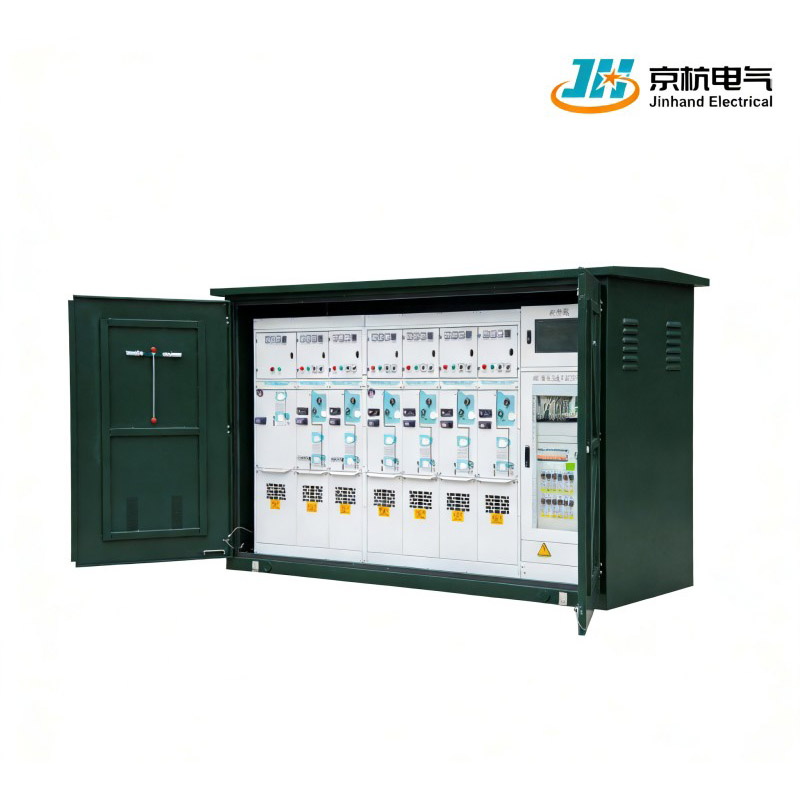

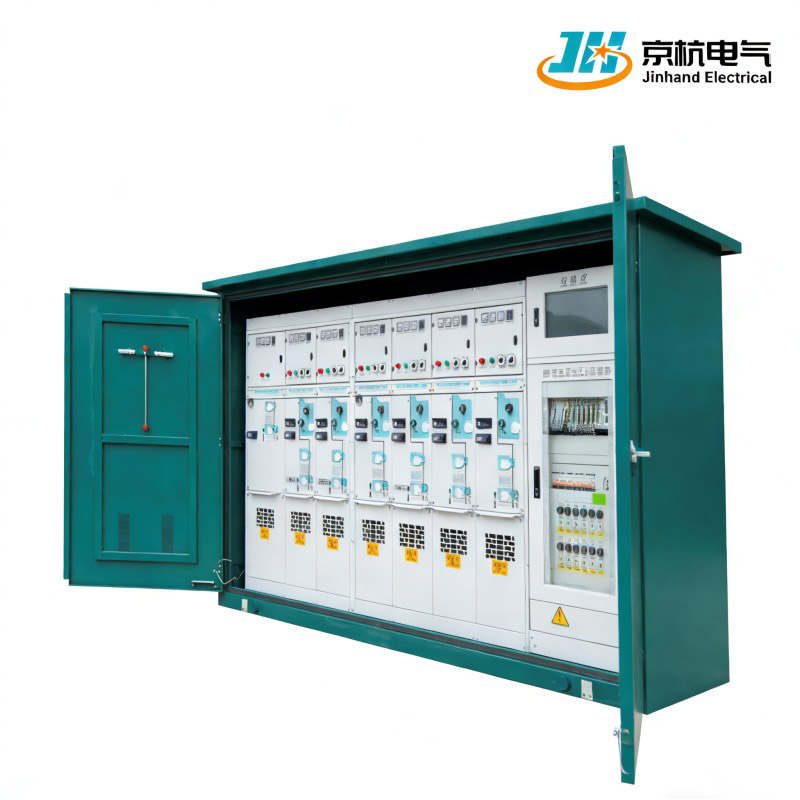

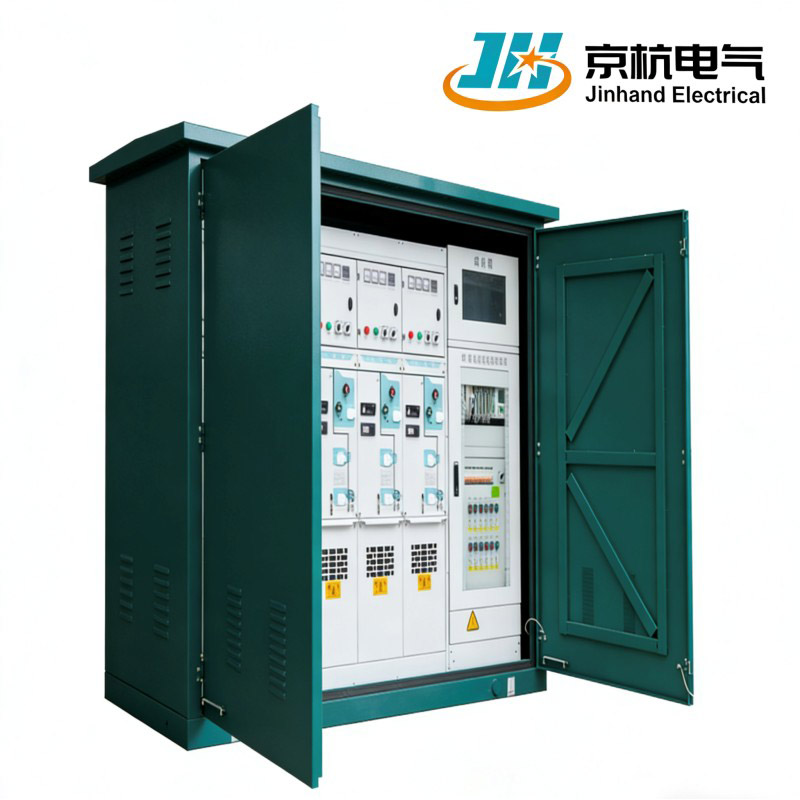

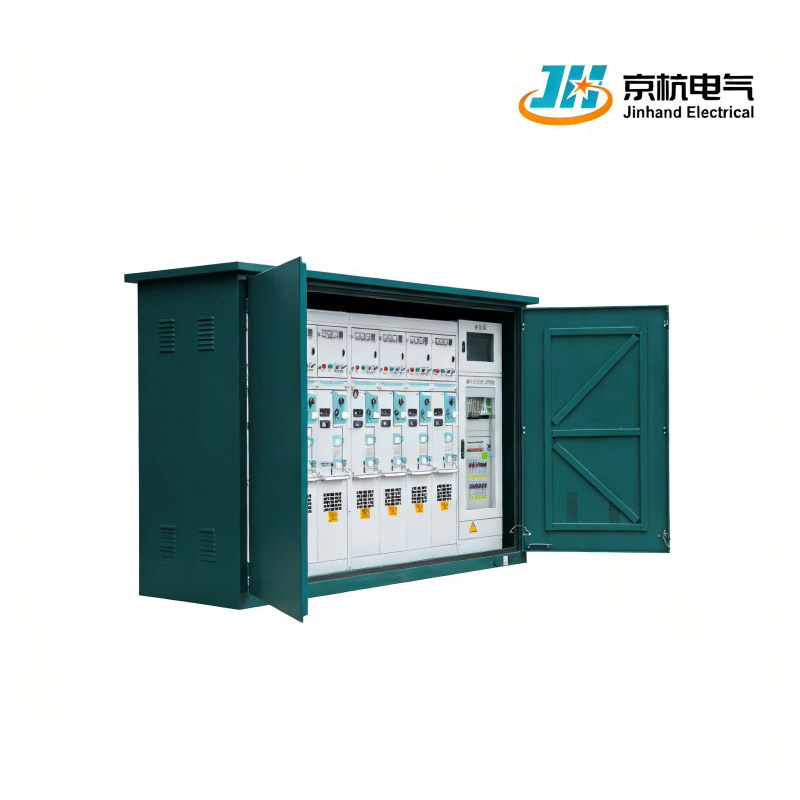

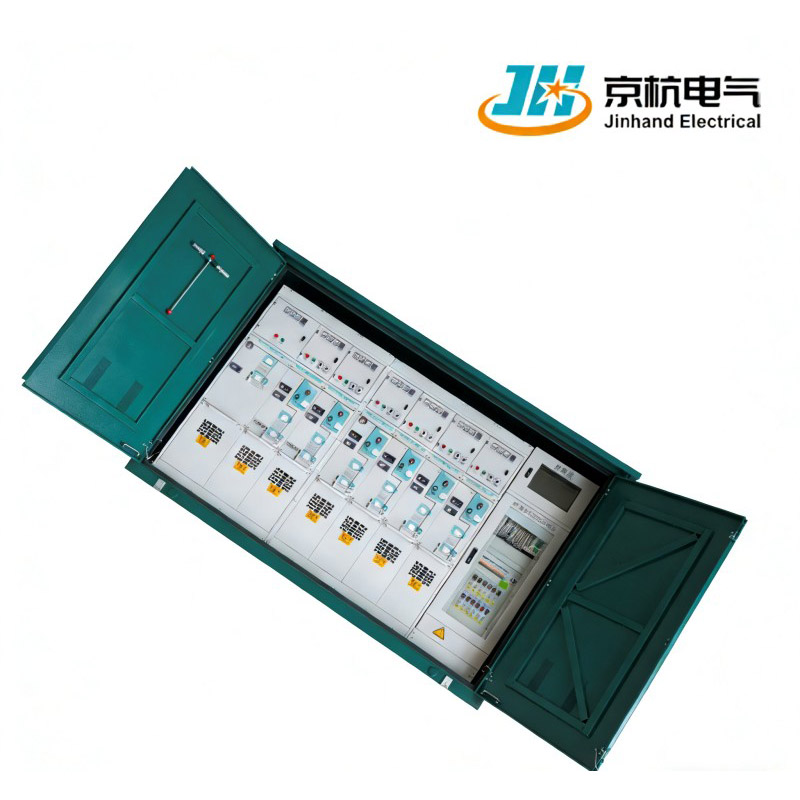

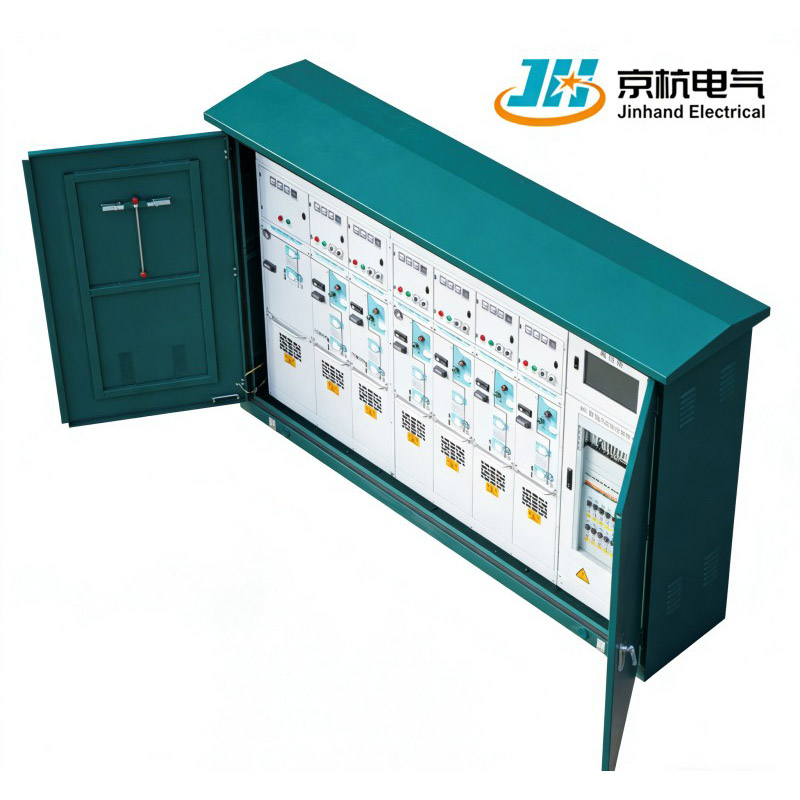

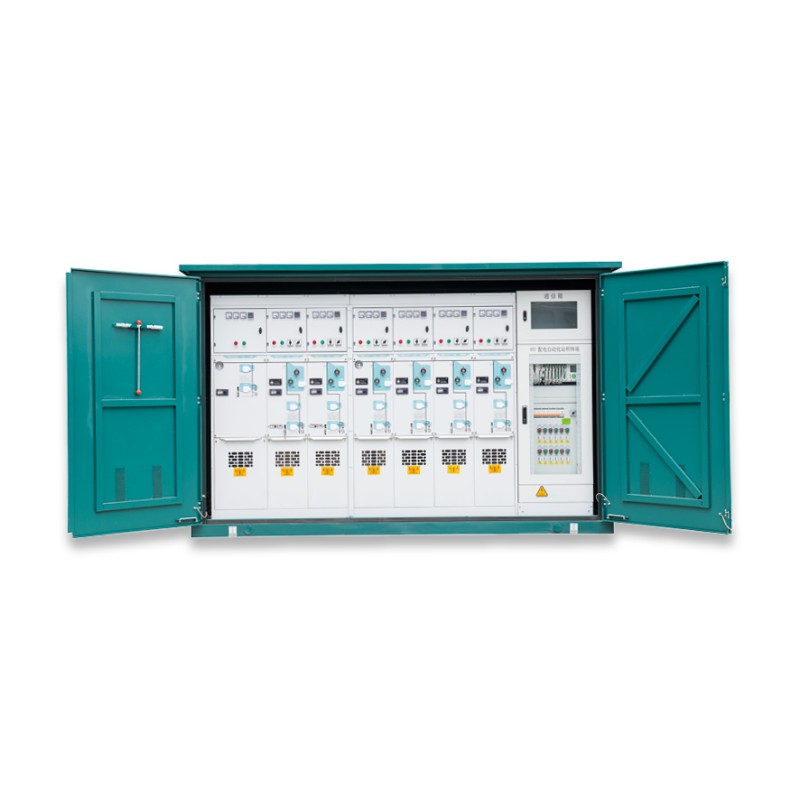

XGW-12 실외 지능형 스위칭 스테이션은 도시 전력 공급을 위한 토목 공학이 필요 없는 소형 솔루션입니다. 12/24kV 스위치기어와 구성요소를 밀봉된 스테인리스 스틸 박스에 통합하여 유연한 구성, 안정적인 전원 공급, 건설 시간 단축, 비용 절감을 제공하여 도시 전력망의 신뢰성을 크게 향상시킵니다.

문의 보내기

제품 설명

우리 팀은 광범위한 업계 경험을 보유하고 있으며 고객에게 전문적인 기술 지원 및 애프터 서비스를 제공하여 고객의 요구에 적시에 응답할 수 있도록 보장합니다. XGW-12 실외 지능형 스위칭 스테이션은 중국 공장에서 생산됩니다. 선도적인 전기 장비 공급업체로서 뛰어난 성능과 유지 관리 용이성을 통해 배전을 위한 이상적인 선택이 되어 글로벌 고객의 조달 요구 사항을 충족합니다.

장점

1. 공간 효율성: XGW-12 실외 지능형 박스형 스위칭 스테이션은 작은 면적을 차지하고 토목 공학이 필요하지 않으므로 공간이 제한된 도시 환경에 이상적입니다.
2. 유연한 구성: 다양한 사용자 요구 사항을 충족하기 위해 높은 수준의 구성 유연성을 제공하도록 설계되었습니다.
3.신뢰할 수 있는 전원 공급 장치: 전원 공급 방식은 기존 변전소 라인에 비해 신뢰성이 높아 증가하는 도시 개발 수요를 지원합니다.
4. 구축 시간 및 비용 절감: 구축, 설치 및 디버깅 시간이 크게 단축되어 전체 비용이 절감됩니다.
5. 도시 전력망 신뢰성 향상: 1차 및 2차 시스템을 통합함으로써 도시 전력망 운영의 신뢰성이 크게 향상됩니다.

주요 기술 매개변수

이름		단위	기술 요구 사항
			부하 스위치 캐비닛	결합된 전기 캐비닛
정격전압		kV	12
정격주파수		헤르츠	50
정격전류		A	630	200
정격부하 차단전류		A	630	630
정격 단시간 내전류(실효값)		카	20
정격 단락 기간		s	3
정격 피크 내전류		카	50/63
폐쇄 루프 차단 전류		A	630
정격 케이블 충전 차단 전류		A	25
정격 무부하 변압기 차단 전류		A	16
정격차단절체전류		A		1750
퓨즈의 예상단락차단전류(실효값)		카		63
단시간 내전류/접지 스위치 지속 시간		kA/s	1월 25일
정격 전류 차단 시간		타임스	≥200
기계적 수명		타임스	≥2000
SF6 가스의 연간 누출율			1% 이하
1min 상용주파 내전압(유효치)	파괴 간 kV		48
	간 위상 kV		42
	상대 접지 kV		42
낙뢰 충격 내전압(피크)	골절간	kV	85
	간기 kV		75
	상대 접지 kV		75
스프링 작동 메커니즘			수동, 전기로 업그레이드 가능
작동 전압 V			DC 48V AC 220V
외부절연 연면거리 mm/kV			≥20
비동기 MS 열기			<5
비동기 종료 ms			<5
주회로 저항 u0			<140
캐비닛 쉘 보호 수준			IP4X

주요 특징

1.통합 설계: 스테이션은 12/24kV 개폐기, 회로 차단기, 부하 스위치, 변압기, 전력 PT, FTU, RTU, 통신 제어 단자(CCU), 계량 및 자동 검침 기능을 단일의 이동 가능하고 밀봉된 방습 스테인리스 스틸 상자에 통합합니다.
2. 모듈식 조립: 도시 배전망 내에서 1차 및 2차 시스템 모두의 모듈식 조립을 달성합니다.
3. 고급 기술: 향상된 자동화 및 모니터링 기능을 위해 현대 기술을 통합하여 운영 효율성을 향상시킵니다.
4. 도시 개발에 적응 가능: 도시 밀도 증가와 계획 제한으로 인한 문제를 해결하기 위해 특별히 설계되었습니다.

제품 하이라이트

1.완전 통합형 실외 지능형 스위칭 스테이션: 12/24kV 스위칭 장비, 회로 차단기, 부하 스위치, 변압기, PT/CT, FTU, RTU, 통신 제어 장치 및 계측 장치를 밀봉된 스테인리스 스틸 인클로저에 결합하여 원스톱 배전 솔루션을 제공합니다.
2. 토목 공학이 필요 없는 신속한 배치: 모듈식 조립식 구조는 복잡한 토목 공사의 필요성을 제거하여 건설 일정을 크게 단축하고 전체 비용을 절감합니다. 특히 도시 개조 및 임시 전원 공급 시나리오에 적합합니다.
3. 고신뢰성 지능형 모니터링: 내장된 FTU(피더 터미널 장치) 및 RTU(원격 터미널 장치)는 실시간 데이터 수집, 오류 위치 확인, 원격 제어 및 자동 복원을 지원하여 배전망의 자가 치유 기능을 향상시킵니다.
4. 유연하고 확장 가능한 구성: 링 네트워크, 방사형 및 이중 전원 공급 장치와 같은 다양한 배선 모드를 지원하여 부하 증가에 따라 유연한 용량 확장 또는 회로 추가가 가능합니다.
5. 강력한 환경 적응성: 방습, 부식 방지 및 결로 방지 기능을 갖춘 IP4X 보호 등급의 스테인리스 스틸 인클로저. -30°C ~ +40°C의 넓은 온도 범위에 적합합니다.
6. 낮은 유지 관리 및 긴 서비스 수명: SF6 가스 연간 누출율 ≤1%, 스프링 작동 메커니즘 기계적 수명 ≥2000 사이클, 수동/전기 업그레이드를 지원하고 쉬운 작동 및 유지 관리를 제공합니다.

FAQ

Q1: 지능형 스위칭 스테이션은 원격 모니터링 및 작동을 지원합니까?
A: 예, 내장된 통신 제어 장치(CCU)는 4G/광섬유/이더넷 통신을 지원하므로 클라우드 플랫폼 또는 SCADA 시스템을 통해 원격 모니터링, 제어 및 데이터 분석이 가능합니다.
Q2: 고도가 높은 지역에 적합합니까?
A: 고도 2000m 이하에서 정상 작동을 지원합니다. 단열 요구 사항에 따라 더 높은 고도에 맞게 맞춤형 설계를 사용할 수 있습니다.
Q3: 설치하려면 정전이 필요합니까?
A: 절연 차폐 및 특수 도구를 사용하여 라이브 설치 솔루션을 지원하므로 기존 그리드 운영을 방해하지 않고 통합할 수 있습니다.
Q4: 국내외 보호 및 통신 프로토콜과 호환됩니까?
A: IEC 61850, DNP3.0, Modbus 등 국제 표준 프로토콜을 지원하며 국내 주류 배전 자동화 시스템에 맞게 맞춤화가 가능합니다.
Q5: 인클로저에 온도 제어 기능이 포함되어 있습니까?
A: 표준 기능에는 자동 난방 및 제습 기능이 있는 온도 및 습도 센서가 포함됩니다. 열악한 환경에서도 안정적인 작동을 보장하기 위해 옵션으로 에어컨이나 팬을 사용할 수 있습니다.
