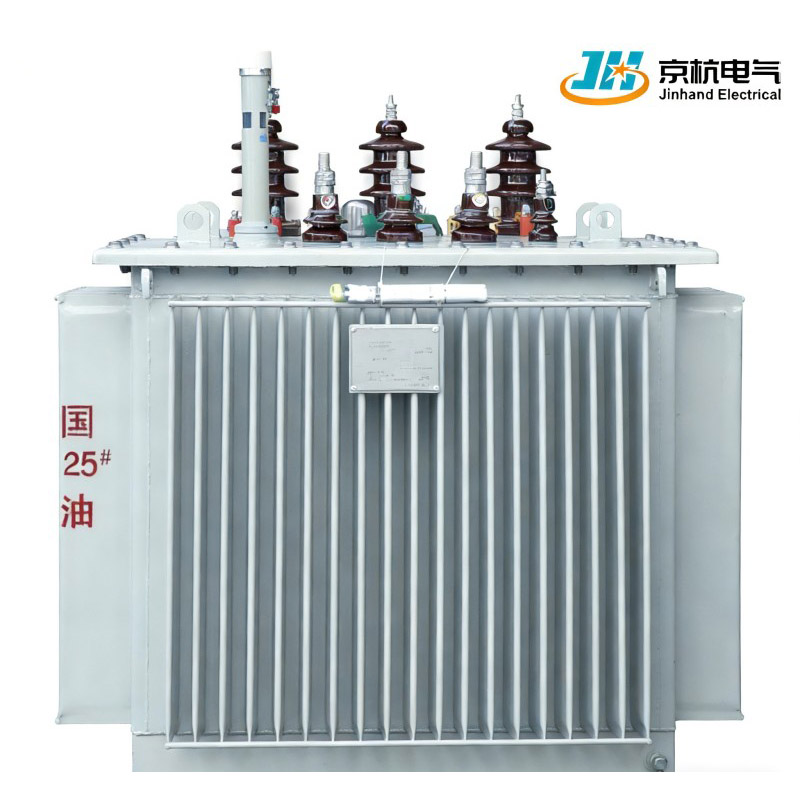

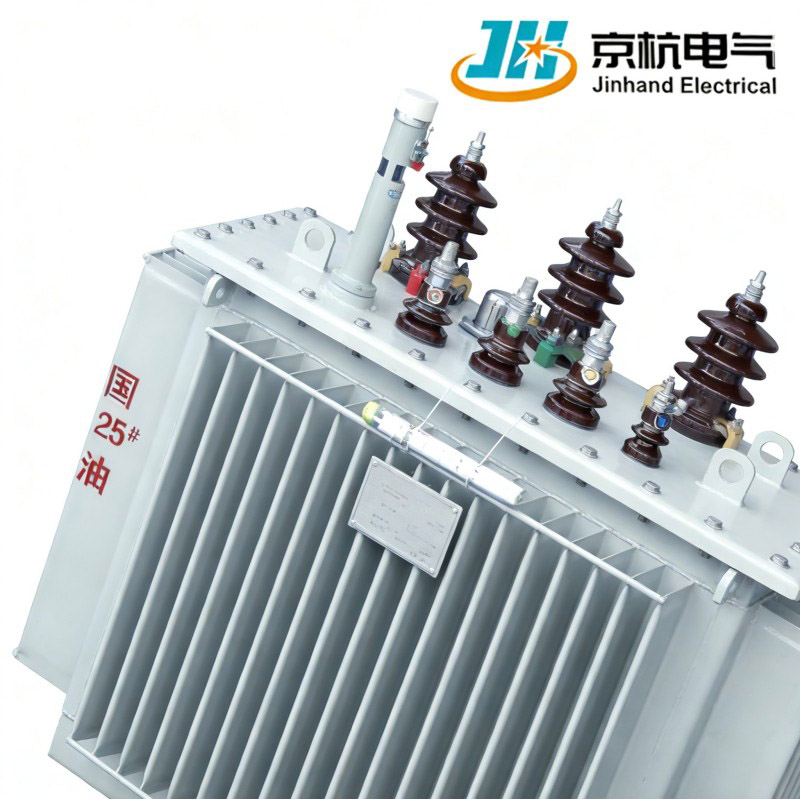

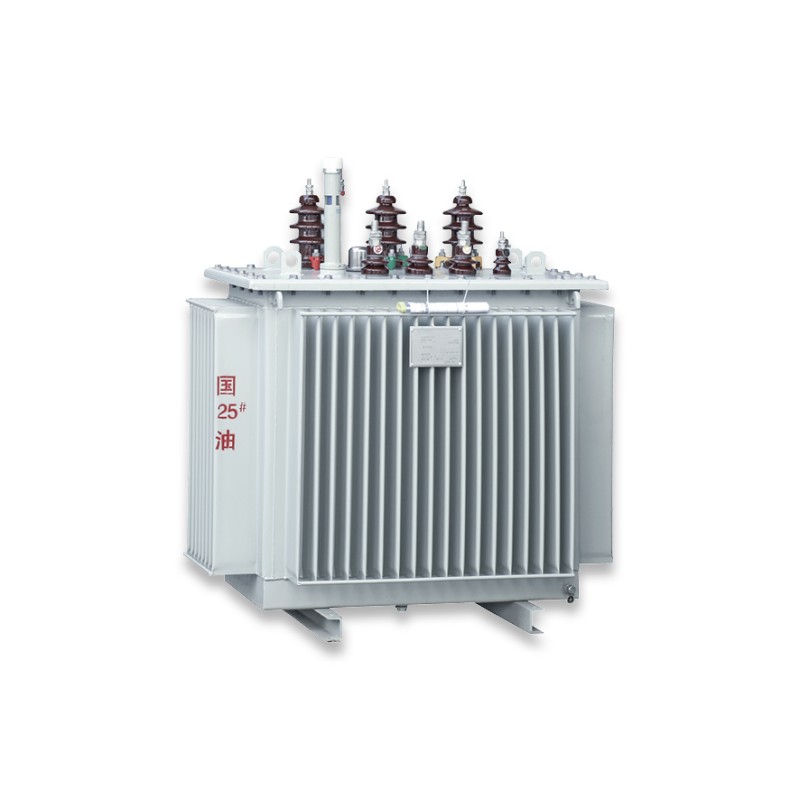

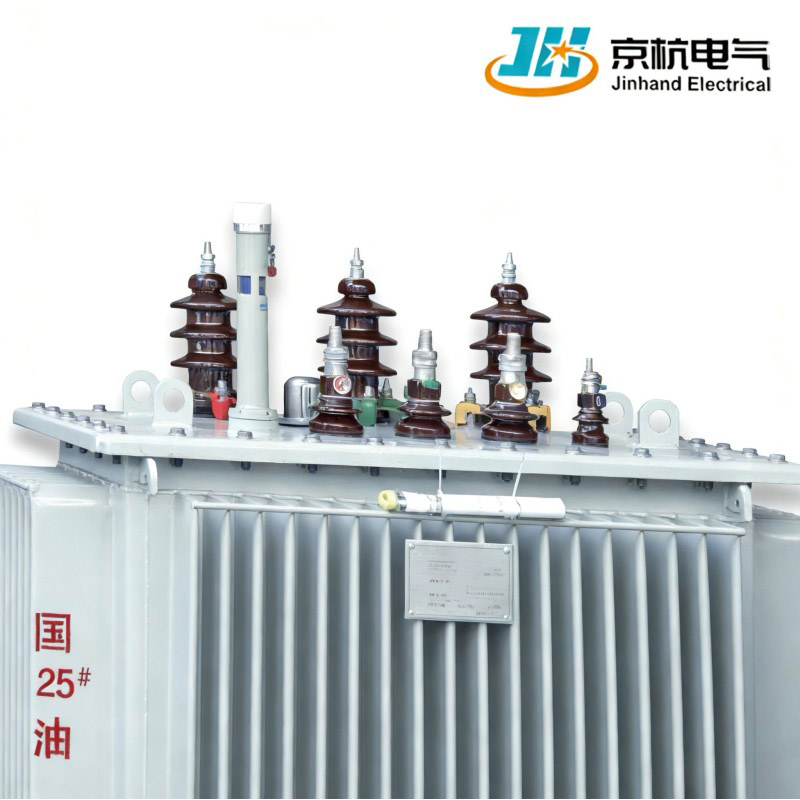

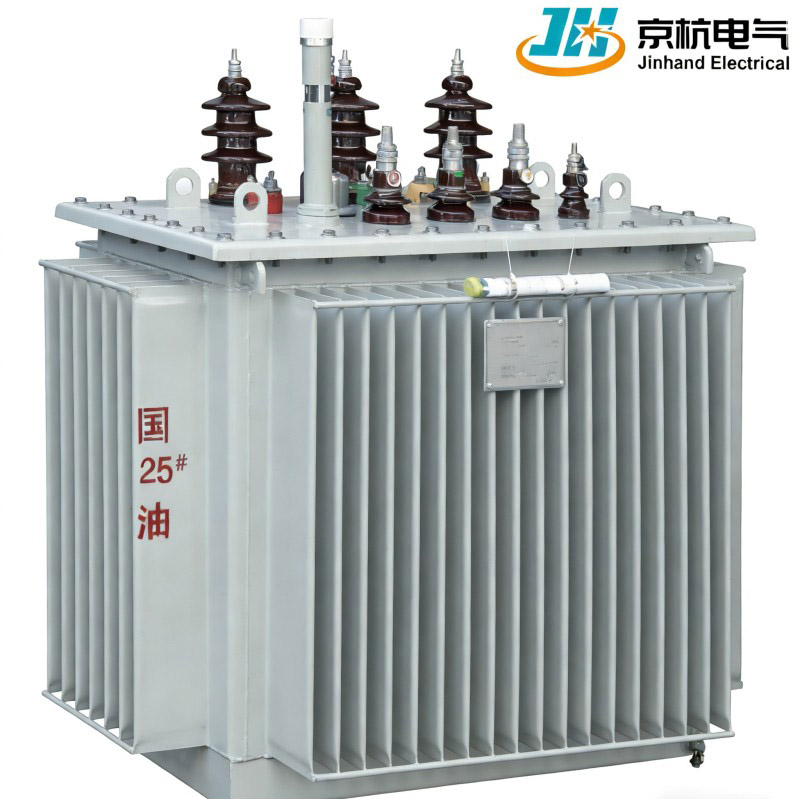

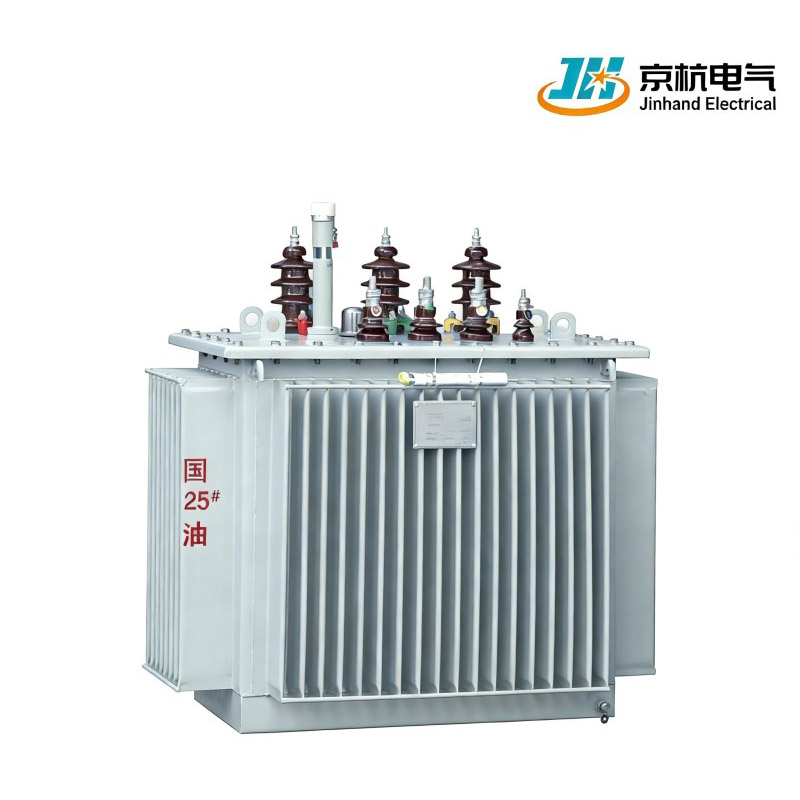

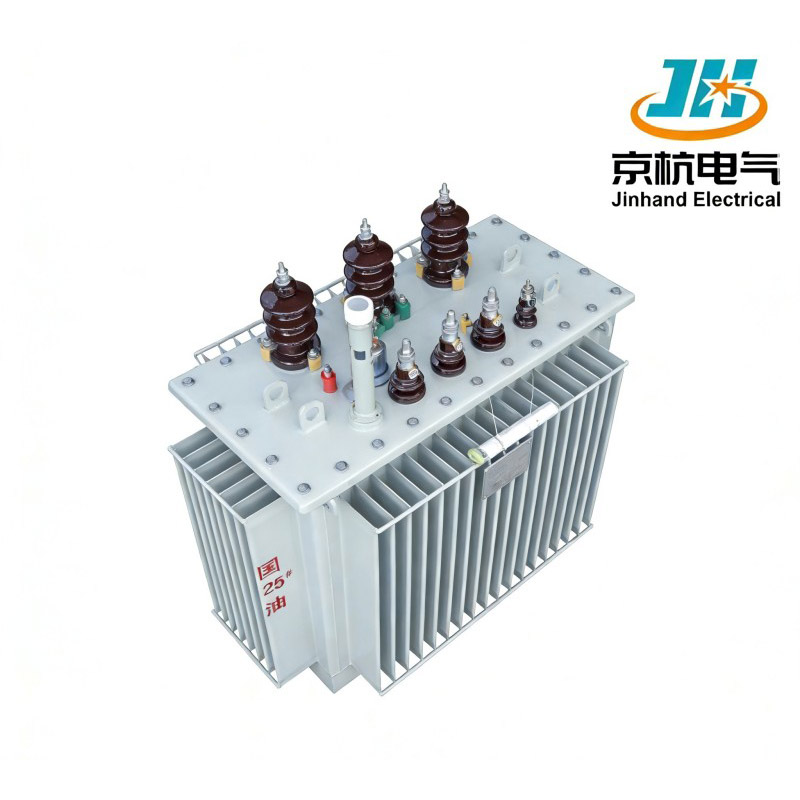

완전 밀봉된 오일 침수형 전력 변압기

Model:S13/22-M

S13/22-M 완전 밀봉형 유침형 전력 변압기는 50Hz, 10kV 이하 전력 시스템용으로 설계되었습니다. 석유, 야금, 화학, 섬유 및 먼지가 많은 환경에서의 유통에 이상적입니다.

문의 보내기

제품 설명

중국 Jinhand Electrical의 S13/22-M 완전 밀봉형 유침형 전력 변압기는 석유, 야금 및 먼지가 많은 환경의 50Hz/10kV 전력 시스템용으로 설계되었습니다. 선도적인 제조업체이자 공장 공급업체인 당사의 KYN61-40.5 스위치기어는 신뢰할 수 있는 품질을 반영하여 업계에서 강력한 인정을 받고 있습니다.

장점

1.완전 밀봉 설계: S13/22-M 변압기는 완전 밀봉 구조를 갖추고 있어 내구성이 향상되고 유지 관리 필요성이 최소화됩니다.
2. 넓은 전압 호환성 : 정격 작동 전압이 10kV 이하인 전력 시스템에 적합하여 다양한 애플리케이션에 다목적으로 사용할 수 있습니다.
3. 가혹한 환경에서의 강력한 성능: 석유, 야금, 화학, 섬유 및 경공업과 같은 산업, 특히 먼지가 많은 환경에서 사용하기에 이상적입니다.

주요 기술 매개변수

정격 용량	전압조합(kV)저압의 높은 태핑 범위고압압력			연결 그룹 라벨	무부하손실(W)	짧은회로임피던스	무게		외부 치수			트랙게이지
정격 용량	전압조합(kV)저압의 높은 태핑 범위고압압력			연결 그룹 라벨	무부하손실(W)	짧은회로임피던스	기름	총중량	길이	너비	키	트랙게이지
30	66.36.61010.511	±5% 또는 ±2×2.5%	0.4	Yyn0 Dyn11	80	4	65	250	705	445	850	400×400
50					100		75	320	745	500	880	400×400
63					110		85	375	775	515	965	400×400
80					130		95	425	790	590	985	400×400
100					150		100	480	820	640	1005	400×400
125					170		110	540	835	710	1030	550×550
160					200		120	625	865	740	1030	550×550
200					240		145	750	1085	680	1110	550×550
250					290		160	860	1175	755	1130	550×550
315					340		175	980	1190	765	1175	550×550
400					410		200	1180	1275	825	1210	660×660
500					480		225	1350	1325	880	1280	660×660
630					570	4.5	260	1580	1420	935	1315	660×660
800					700		285	1835	1490	985	1375	820×820
1000					830		350	2170	1690	1220	1395	820×820
1250					970		410	2645	1825	1305	1460	820×820
1600					1170		470	3240	1825	1270	1515	820×820
2000					1380		540	2860	2085	1235	1715	1070×1070
2500					1680		600	4435	2130	1255	1805	1070×1070

모델	정격 용량	전기 부하 조합			연결 기호	무부하 손실(W)	DY 부하손실(W)	YY 부하손실(W)	무부하전류(%)
모델	정격 용량	고압	태핑 범위	저기압	연결 기호	무부하 손실(W)	DY 부하손실(W)	YY 부하손실(W)	무부하전류(%)
S22-M-30/10-NX1	30	66.36.61010.511	±5%±2×2.5%	0.4	Yyn0 Dyn11	65	455	430	1.5
S22-M-50/10-NX1	50					80	655	625	1.3
S22-M-63/10-NX1	63					90	785	745	1.2
S22-M-80/10-NX1	80					105	945	900	1.2
S22-M-100/10-NX1	100					120	1140	1080	1
S22-M-125/10-NX1	125					135	1360	1295	1.1
S22-M-160/10-NX1	160					160	1665	1585	1
S22-M-200/10-NX1	200					190	1970	1870	1
S22-M-250/10-NX1	250					230	2300	2195	0.9
S22-M-315/10-NX1	315					270	2760	2630	0.9
S22-M-400/10-NX1	400					330	3250	3095	0.8
S22-M-500/10-NX1	500					385	3900	3710	0.8
S22-M-630/10-NX1	630					460	4460		0.6
S22-M-800/10-NX1	800					560	5400		0.6
S22-M-1000/10-NX1	1000					665	7415		0.6
S22-M-1250/10-NX1	1250					780	8640		0.5
S22-M-1600/10-NX1	1600					940	10440		0.5
S22-M-2000/10-NX1	2000					1085	13180		0.5
S22-M-2500/10-NX1	2500					1280	13360		0.5

주요 특징

1.AC 주파수 작동: 50Hz의 AC 주파수에서 작동하도록 설계되어 표준 전력 시스템과의 호환성을 보장합니다.

2. 배전 변압기 기능: 배전 변압기로서 효과적으로 기능하여 산업 환경에서 효율적인 전력 분배를 촉진합니다.
3. 높은 먼지 저항: 먼지 수준이 높은 환경에서도 안정적으로 작동하도록 제작되어 일관된 작동과 수명을 보장합니다.

주요 판매 포인트

1.완전 밀봉 및 유지 관리가 필요 없음: 완전히 밀봉된 탱크는 오일 노화 및 습기 유입을 방지하여 유지 관리 빈도를 크게 줄입니다.
2. 강력한 환경 적응성 : 탁월한 보호 성능으로 먼지가 많고 습하며 부식성 산업 환경에 적합합니다.
3. 고효율 및 에너지 절약: 낮은 무부하 및 부하 손실은 에너지 효율 표준을 충족하여 경제적인 작동을 보장합니다.
4. 유연한 전압 구성: 다양한 그리드 요구 사항에 맞게 여러 고전압 탭 설정과 저전압 출력을 지원합니다.
5. 긴 서비스 수명 설계 : 안정적인 절연 시스템을 갖춘 고품질 실리콘 강판과 전체 구리 권선을 사용하여 25 년 이상의 서비스 수명을 제공합니다.

혁신적인 디자인 하이라이트

1. 골판형 탱크 구조로 별도의 컨서베이터 없이도 자동으로 오일량을 보상할 수 있습니다.
2. 압력 릴리프 밸브 및 가스 릴레이를 통한 이중 보호로 작동 안전성이 향상됩니다.
3. 탈착식 탱크 커버 디자인으로 내부 검사 및 부품 교체가 용이합니다.
4. 실외 및 부식성 환경에 적합한 표면 샌드 블라스팅 및 이중층 부식 방지 코팅.

왜 진핸드전기를 선택해야 할까요?

1. 경험이 풍부한 기술 팀과 함께 변압기 R&D 및 제조 분야에서 10년 이상 전문 지식을 쌓았습니다.
2. 국가 에너지 효율 표준에 의해 인증되고 단락 내성 테스트 등의 테스트를 거친 제품입니다.
3. 비표준 사용자 정의를 지원하고 상담 및 설계부터 판매 후 지원까지 엔드투엔드 서비스를 제공합니다.
4. 포괄적인 글로벌 서비스 네트워크는 신속한 대응과 예비 부품 지원을 보장합니다.

FAQ

Q1: 완전 밀봉된 변압기에는 정기적인 오일 교환이 필요합니까?
A: 일반적으로 오일 교환은 필요하지 않습니다. 완전히 밀봉된 디자인은 오일 노화를 효과적으로 방지합니다. 오일 샘플 테스트는 5~8년마다 수행하는 것이 좋습니다.
Q2: 옥외 설치에 적합합니까?
A: 예, 보호 등급 IP54로 옥외 설치에 적합합니다. 서비스 수명을 연장하려면 차양 및 비 보호막을 추가하는 것이 좋습니다.
Q3: 병렬로 작동할 수 있나요?
A: 그렇습니다. 정격 매개변수가 일관되고 적절한 위상 및 임피던스 매칭이 보장된다면 가능합니다.
Q4: 납품 리드타임은 무엇입니까?
A: 표준 모델: 30~45일. 대용량 또는 특수 요구사항의 경우 리드타임은 특정 구성에 따라 다릅니다.
