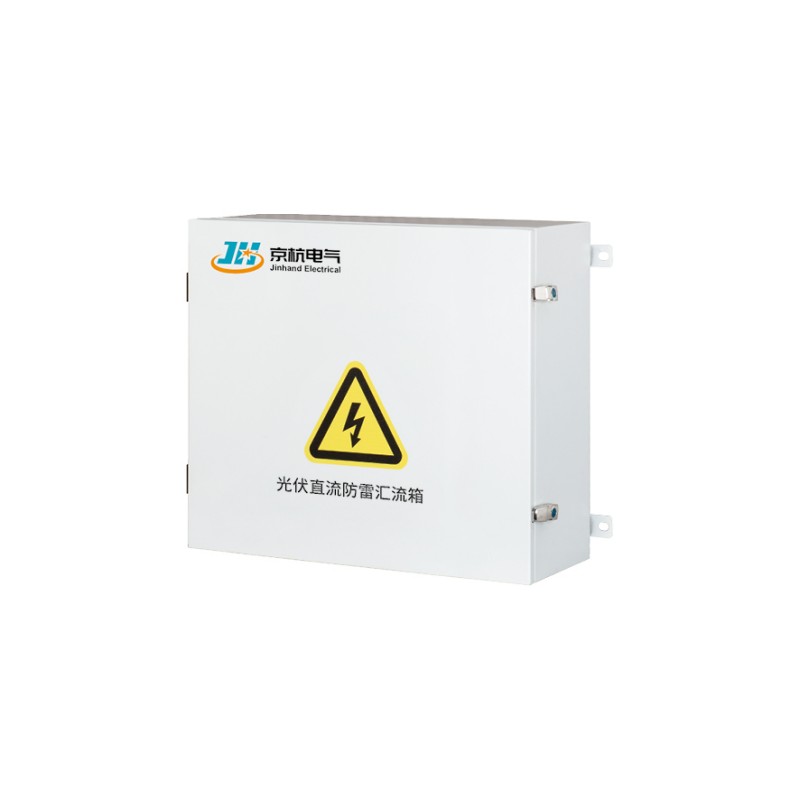

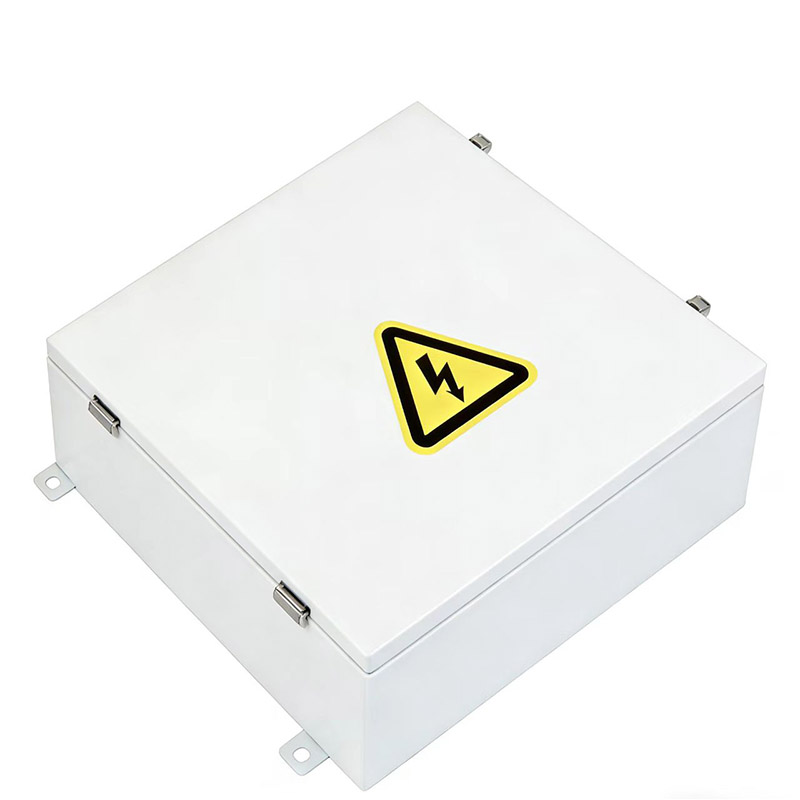

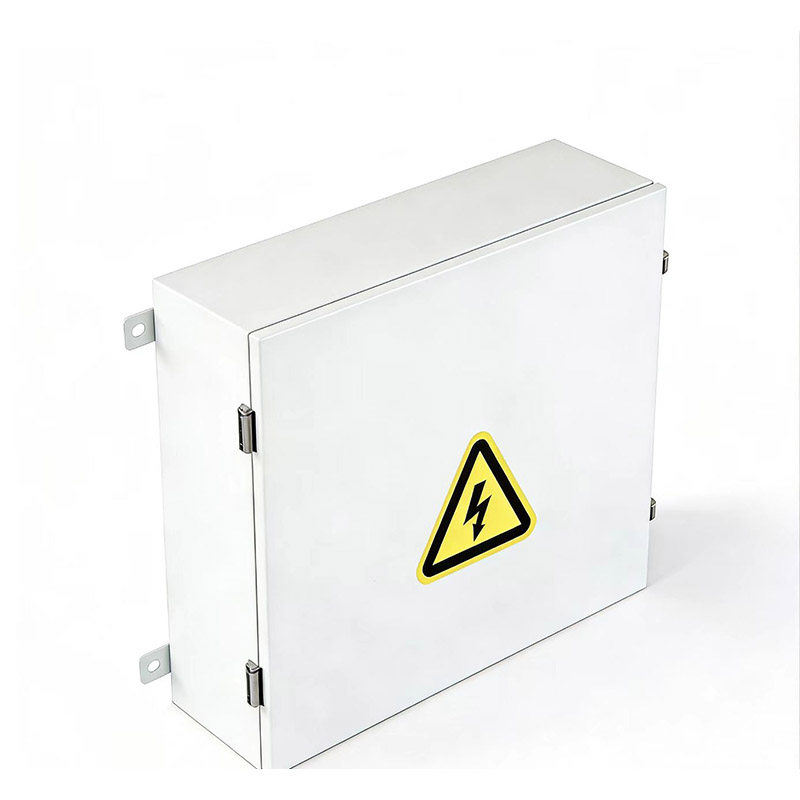

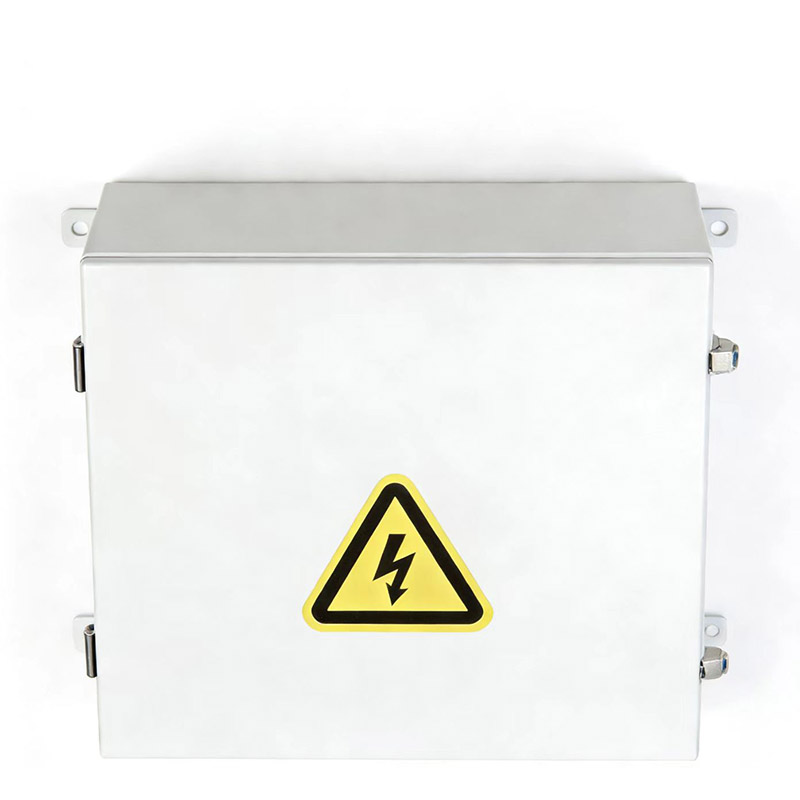

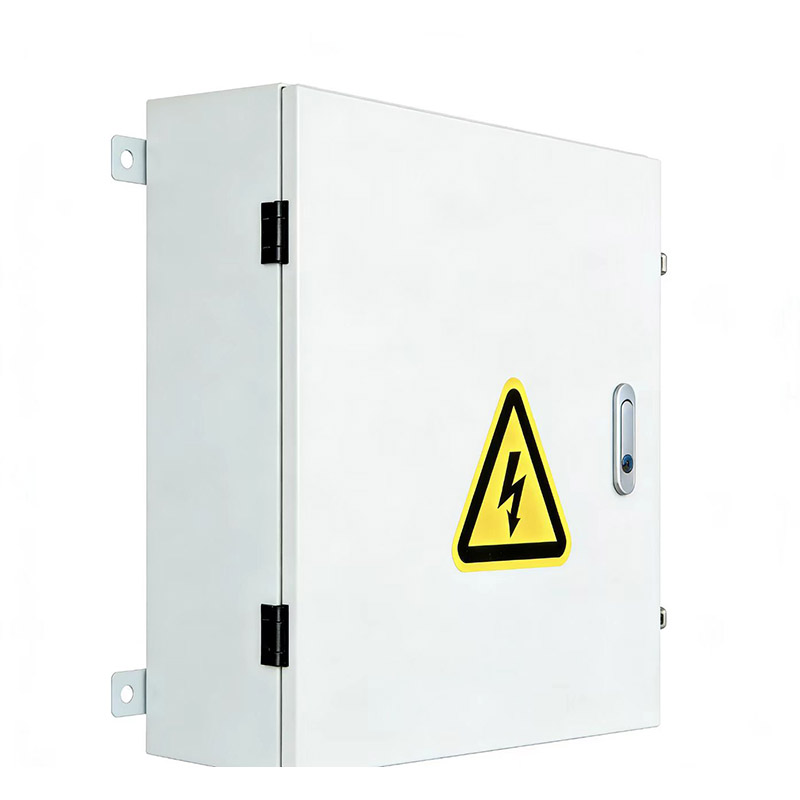

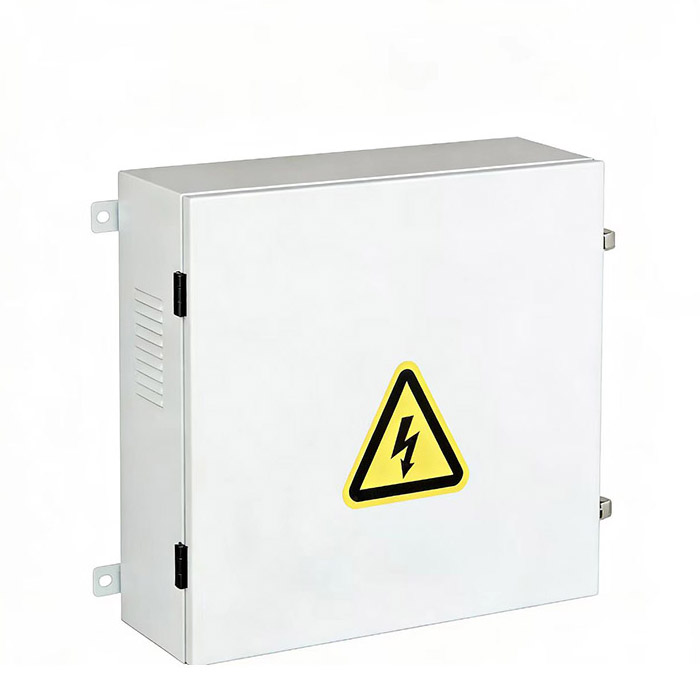

Jinhand Electric Co., Ltd.는 전력 산업에서 광범위한 경험과 경쟁력 있는 가격을 바탕으로 귀하의 모든 요구를 이상적으로 충족시킬 수 있는 중국의 유명한 전기 장비 제조업체입니다. 우리 공장은 현대 기술을 갖추고 있으며 전문 팀에 의해 관리되어 지속적으로 뛰어난 제품 품질을 보장하고 세계 시장에서 호평을 받고 있습니다. 우리는 귀하와 장기적인 협력 관계를 구축하고 중국에서 귀하의 신뢰할 수 있는 파트너가 되기를 기대합니다. 당사의 핵심 제품인 HLX Solar DC Combiner Box는 효율적인 배전 장치입니다.
1. 높은 보호 수준 : 결합기 상자에는 IP65 보호 등급이있어 방수, 방진, 녹 방지 및 염수 분무 방지 기능이있어 옥외 설치에 적합합니다.
2. 비용 효율성: 태양광 전용 퓨즈를 사용하면 소유자의 유지 관리 비용을 줄이는 동시에 유지 관리 인력의 안전을 효과적으로 보호할 수 있습니다.
3.신뢰할 수 있는 오류 보호: 태양광 전용 고전압 피뢰기는 서지로부터 보호하여 버스바의 양극과 음극을 모두 보호합니다.
4. 고급 모니터링 기능: 측정 및 제어 모듈은 정확한 모니터링, 오류 감지 및 경보 기능을 위한 신뢰할 수 있는 Honeywell Hall 요소를 갖추고 있습니다.
| HLX | 4/1 | 6/1 | 8/1 | 10/1 | 12/1 | 14/1 | 16/1 | 18/1 | 20/1 | 1월 22일 | 24/1 | 1월 26일 | 1월 28일 | 30/1 | 1월 32일 | ||
| 기본 매개변수 | |||||||||||||||||
| DC 입력 스트링 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | ||
| DC 출력 스트링 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 최대 입력 전압(DC) | 1500V | ||||||||||||||||
| 최대 DC 단락 전류(DC) | 15A/20A(옵션) | ||||||||||||||||
| 최대 DC 출력 전류(DC) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| 하우징박스 | |||||||||||||||||
| 박스 본체 재질 | 금속 | ||||||||||||||||
| (PC/ABS)자외선 저항(PC/ABS) | 사용 가능 | ||||||||||||||||
| 보호 수준 | IP65 | ||||||||||||||||
| 충돌 방지 수준 | IK10 | ||||||||||||||||
| 박스 본체 크기 | 맞춤화 | ||||||||||||||||
| DC 입력 포트 | M16(Φ4-8mm) | ||||||||||||||||
| DC 출력 포트 | M40(Ø23~32mm) M50(Ø32.7~38mm) M63(Ø37~40mm) | ||||||||||||||||
| 접지 포트 | M20(Φ6.7~12mm) | ||||||||||||||||
| DC 회로 차단기 | |||||||||||||||||
| 정격절연전압(DC) | 1000V/1500V | ||||||||||||||||
| 정격전류(DC) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| 경영진 표준 | IEC60947-1, GB/T14048-2, IEC60898-2, GB/T14048.1 | ||||||||||||||||
| DC 서지 보호 장치 | |||||||||||||||||
| 최대 작동 전압(DC) | 1000V/1500V | ||||||||||||||||
| 최대 방전 전류(DC) | 40kA | ||||||||||||||||
| 경영진 표준 | EN 50539-11 유형2 | ||||||||||||||||
| DC 퓨즈 | |||||||||||||||||
| 정격 작동 전압 | 1000V/1500V | ||||||||||||||||
| 정격전류 | 15/20A(옵션) | ||||||||||||||||
| 크기(mm) | Ø10*65/10*85 | ||||||||||||||||
| 환경 변수 | |||||||||||||||||
| 작동 온도 | -20℃~+60℃ | ||||||||||||||||
| 작동 습도 | 99%(결로가 없을 것) | ||||||||||||||||
| 고도 | 2000m(2000m 이상 부하 차단) | ||||||||||||||||
| 설치방법 | 벽걸이 설치 | ||||||||||||||||
| 선택적 기능 | |||||||||||||||||
| DC 모니터링 | 선택 과목 | ||||||||||||||||
| 반사 방지 다이오드 | 선택 과목 | ||||||||||||||||
| MCA 커넥터 | 선택 과목 | ||||||||||||||||
1. 연결 용량: 최대 32개의 배터리 스트링을 동시에 연결할 수 있습니다.
2. 퓨즈 보호: 배터리 스트링의 각 양극 및 음극에는 결함으로부터 보호하기 위한 전용 퓨즈가 장착되어 있습니다.
3. 고전압 호환성: 전원 모듈은 최대 DC1500V의 광전지 전압을 처리할 수 있습니다.
4. 온도 및 상태 모니터링: 제어 모듈은 결합기 상자의 내부 온도를 측정하고 피뢰기 및 출력 회로 차단기의 상태를 감지할 수 있습니다.
5. 전류 및 전압 모니터링: 각 태양광 발전 스트링의 전류 및 버스 전압을 모니터링하여 로컬 오류를 찾습니다.
1.강력한 문자열 통합 및 강력한 보호
단일 인클로저의 출력 1개로 통합된 최대 32개의 PV 스트링 입력을 지원하며 중대형 PV 어레이에 이상적입니다.
표준 IP65 보호 등급 및 IK10 충격 저항. 모든 금속 인클로저는 열악한 실외 환경에 맞게 제작되어 뛰어난 방수, 방진, 내식성 및 기계적 강도를 보장합니다.
2. 정확하고 안정적인 스마트 모니터링
스트링당 전류 및 전압은 물론 부스바 전압을 실시간으로 모니터링하기 위해 고정밀 Honeywell 홀 효과 센서를 활용합니다.
통합 지능형 모니터링 및 제어 모듈은 내부 온도 모니터링, 서지 보호기 상태 감지, 회로 차단기 상태 감지, 경보 기능을 통한 결함 위치 파악 기능을 갖추고 있어 "시각화된" O&M을 가능하게 합니다.
3. 다층 안전 보호 설계
스트링 레벨 보호: 각 입력 양극 및 음극에는 정확한 오류 격리를 위한 전용 PV 퓨즈가 장착되어 있습니다.
시스템 수준 보호: 유도된 낙뢰 서지로부터 효과적으로 보호하기 위한 PV 전용 고전압 DC 서지 보호 장치가 포함되어 있습니다.
주 회로 보호: 출력의 대용량 DC 회로 차단기는 전반적인 과부하 및 단락 보호 기능을 제공합니다.
4. 높은 호환성과 유연한 구성
메인스트림 고효율 모듈 및 인버터와 호환되는 최대 DC1500V의 시스템 전압을 지원합니다.
4~32개 입력 문자열의 표준 구성으로 제공됩니다. 사용자 정의 옵션에는 인클로저 크기, 케이블 입구/출구 포트 사양 및 추가 기능이 포함됩니다.
5. 내구성 및 유지 관리 용이성
UV 차단 소재와 우수한 표면 마감 처리를 갖춘 견고한 인클로저 구조로 긴 서비스 수명을 보장합니다.
눈에 띄는 라벨이 있는 모듈식의 명확한 레이아웃은 일상적인 검사, 문제 해결 및 구성 요소 교체를 용이하게 합니다.
1. 무료 기술 선택 지원: PV 어레이 레이아웃, 인버터 매개변수 및 환경 조건을 기반으로 최적의 모델 추천 및 전기 구성 솔루션을 제공합니다.
2.전체 프로세스 프로젝트 협업: 기술 계약 서명, 생산 진행 상황 추적, 공장 검사, 포장 및 배송에 이르기까지 원활한 조정을 위한 전담 프로젝트 관리자를 통해 정보 투명성과 정시 배송을 보장합니다.
3. 현장 설치 감독 및 시운전(선택 사항): 규모가 크거나 복잡한 프로젝트의 경우 엔지니어를 파견하여 현장 설치 지침, 시운전 지원, 운영 및 유지 관리 팀에 대한 교육을 제공할 수 있습니다.
4. 글로벌 예비 부품 공급 네트워크: 주요 해외 시장에 협력 창고를 유지하고 공통 예비 부품(예: 퓨즈, SPD 모듈)을 비축하여 신속한 현지 공급을 지원하고 가동 중지 시간을 최소화합니다.
5. 디지털 운영 및 유지 관리 지원: 당사 제품과 호환되는 로컬 모니터링 소프트웨어 또는 클라우드 플랫폼 통합 서비스를 제공하여 고객의 중앙 집중식 플랜트 데이터 관리 및 지능형 분석을 지원합니다.
