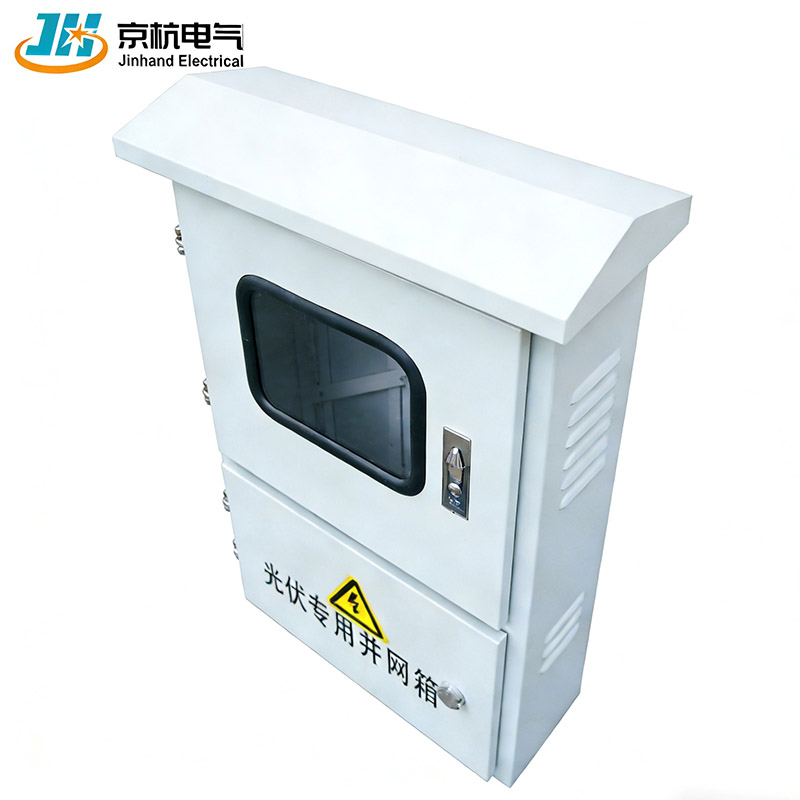

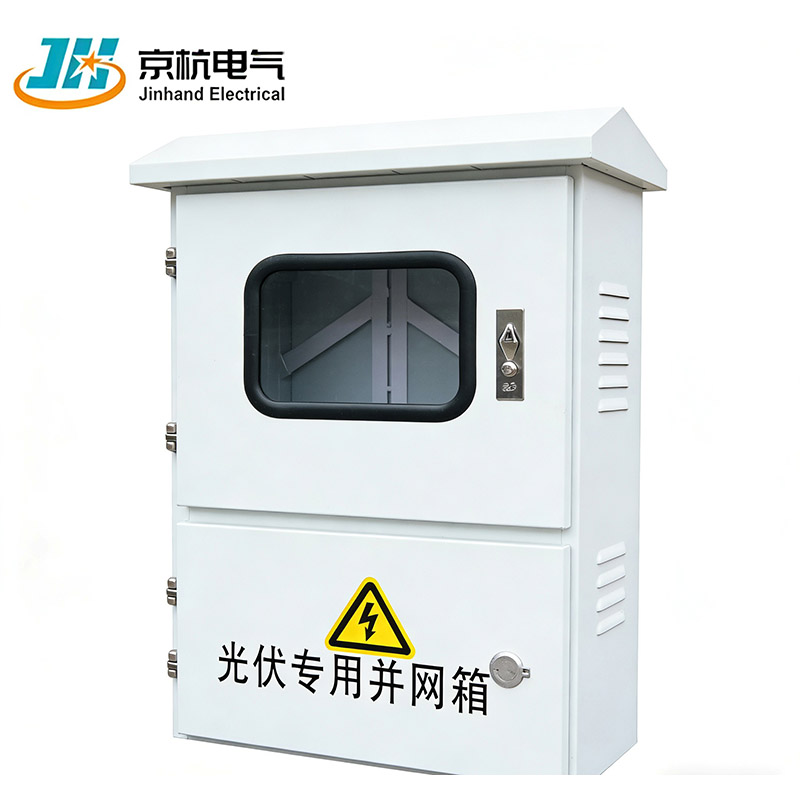

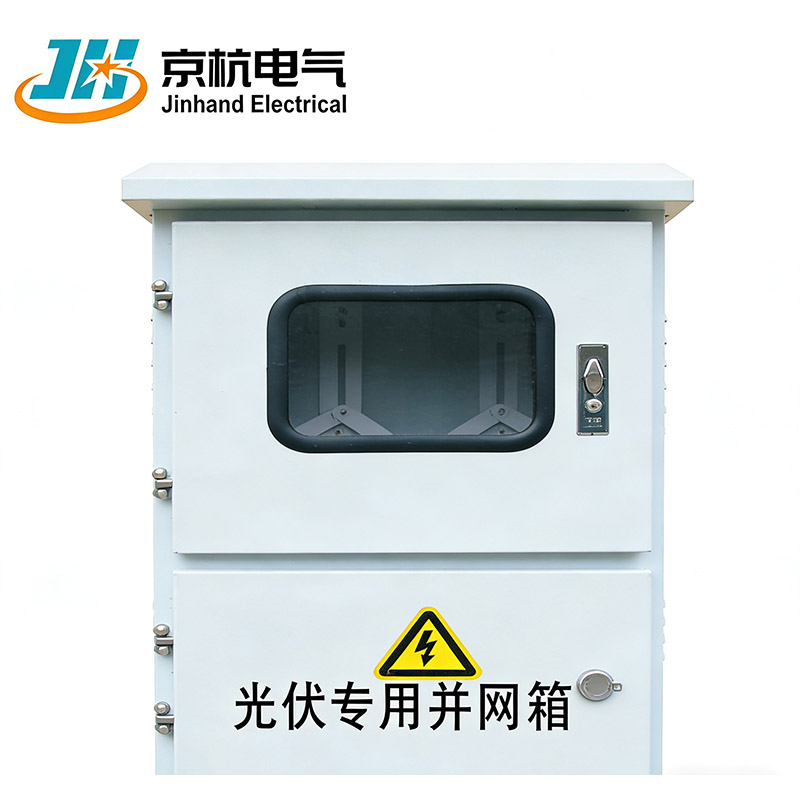

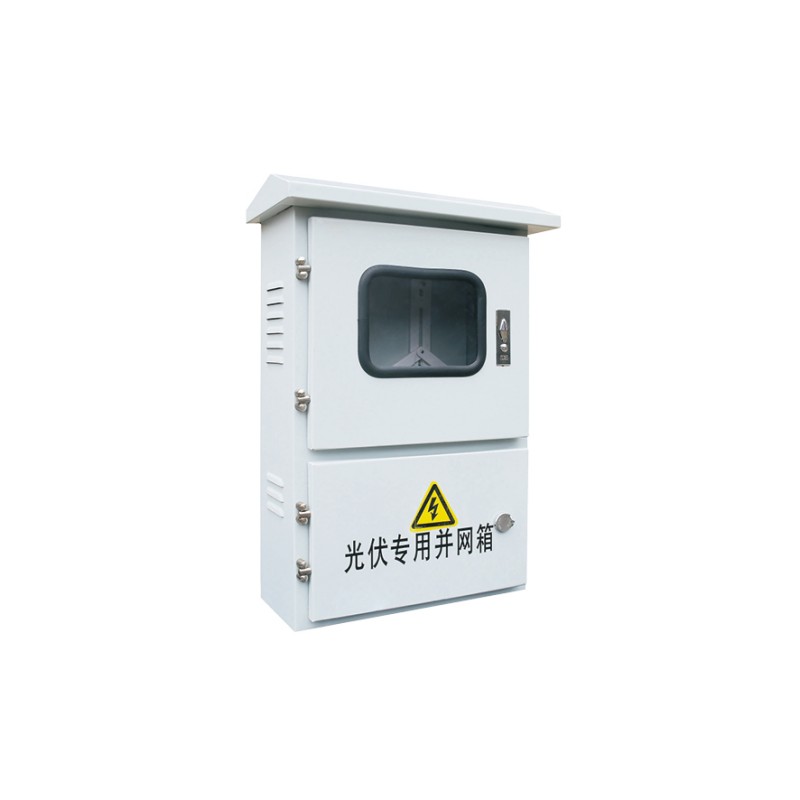

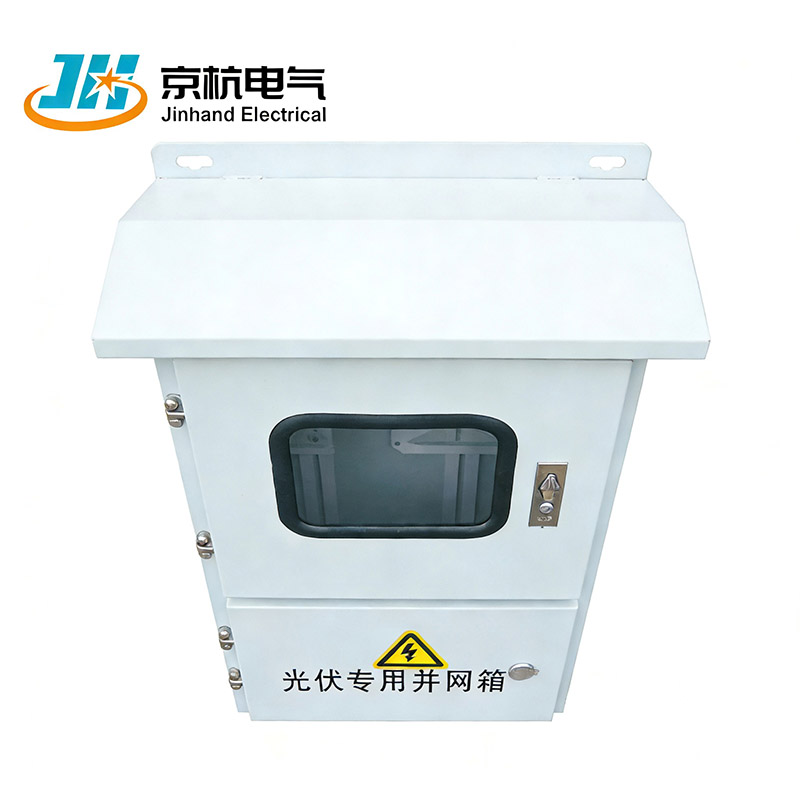

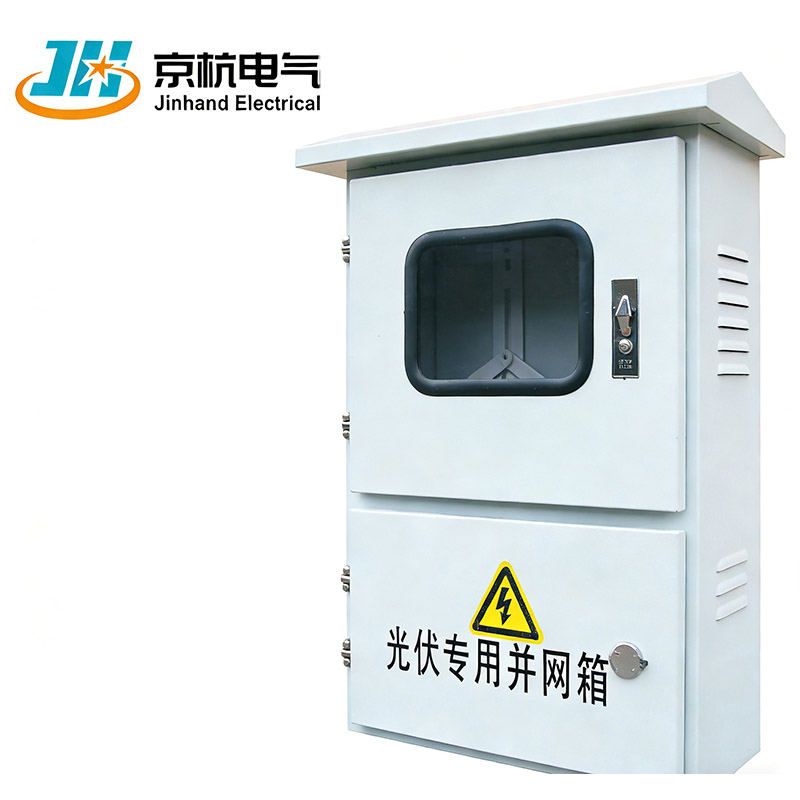

중국의 전기 장비 제조 부문에 뿌리를 둔 Jinhand Electric Co., Ltd.는 수년간의 실무 경험과 경쟁력 있는 가격 시스템을 활용하여 포괄적인 수요 솔루션을 제공합니다. 우리 공장은 첨단 기술을 채택했으며 전문 팀은 엄격한 품질 관리를 구현하여 모든 제품이 우수한 품질로 국제 고객의 인정을 받을 수 있도록 보장합니다. 우리는 귀하와 장기적인 전략적 파트너십을 구축하고 귀하의 신뢰할 수 있는 중국-지능형 제조 협력자가 되기를 진심으로 기대합니다. 당사의 핵심 스타 제품인 BWX Solar Grid-Connection Panel은 효율적인 전력 제어를 위한 벤치마크 장치로 호평을 받고 있습니다.
1. 내구성 및 내후성 : 모든 금속 상자는 IP54 보호 수준 이상의 냉간 압연 강철 또는 스테인레스 스틸로 제작되어 옥외 설치에 적합합니다.
2. 향상된 안전 및 보호: 과전압 및 저전압 보호를 포함한 여러 보호 장치를 통합하여 다양한 전기 조건에서 안정적인 작동을 보장합니다.
3. 다양한 배선 옵션: 유연한 전력망 입구 옵션을 위해 설계되어 다양한 설치 레이아웃을 수용하고 사용 편의성이 향상되었습니다.
4. 유지 관리 친화적인 디자인: 유지 관리 담당자의 접근을 용이하게 하고 수리 및 유지 관리를 단순화하는 3층 디자인이 특징입니다.
| BWX | 10 | 10 | 25 | 30 | 50 | 60 |
| 기본 매개변수 | ||||||
| 인버터 입력 수 | 1 | |||||
| 출력 수 | 1 | |||||
| 정격 전류 및 전압 | 230V | 400V | ||||
| 최대 정격 입력 전류 | 63A | 32A | 50A | 63A | 100A | 125A |
| 정격주파수 | 50Hz | |||||
| 전기 계량기 입력 | 직접 입력 | 보조 액세스 | ||||
| 하우징박스 | ||||||
| 박스 본체 재질 | 냉간압연강판/스테인리스 | |||||
| 보호 수준 | IP65 | |||||
| 박스 본체 크기 | 맞춤화 | |||||
| 절연 스위치 | ||||||
| 정격전압(AC) | 230V | 400V | ||||
| 정격전류(AC) | 63A | 63A | 63A | 100A | 160A | |
| 유형 | 단투 스위치 | |||||
| 경영진 표준 | GB/T 14018.3 | |||||
| 태양광 그리드 연결용 특수 회로 차단기 | ||||||
| 회로 차단기 유형 | 2P | 4P | ||||
| 정격전압(AC) | 220 | 400V | ||||
| 정격전류(AC) | 63A | 32A | 63A | 80A | 100A | 125A |
| 과전압 보호값(상전압) | ≥290V | |||||
| 부족전압 보호값(상전압) | 160V 이하 | |||||
| 전압손실 보호값(상전압) | <45V | |||||
| 정격주파수 | 50Hz | |||||
| 실행기준 | GB/T 14048.2 | |||||
| AC 서지 보호 장치 | ||||||
| 최대 작동 전압(AC) | 230V | 400V | ||||
| 최대 방전 전류(AC) | 40kA | |||||
| 실행기준 | GB/T8170 | |||||
| AC 회로 차단기 | ||||||
| 회로 차단기 유형 | 2P | 4P | ||||
| 정격전압(AC) | 230V | 400V | ||||
| 정격전류(AC) | 63A | 32A | 63A | 80A | 100A | 125A |
| 정격주파수 | 50Hz | |||||
| 실행기준 | GB/T16917.1, GB/T16917.22, GB/T22794 | |||||
| 환경 참조 | ||||||
| 작동 온도 | -20℃~+60℃ | |||||
| 작동 습도 | 90% | |||||
| 고도 | (2000m 이상의 부하 차단) | |||||
| 설치방법 | 벽걸이 설치 | |||||
| 선택적 기능 | ||||||
| AC 퓨즈 | 선택 과목 | |||||
| 과전압 보호기 | 선택 과목 | |||||
| AC 누설 방지 장치 | 선택 과목 | |||||
1.3층 디자인:
최상층: 빗물이 상자 안으로 들어가는 것을 방지하는 챙 역할을 합니다.
중간층: 투명한 유리판을 통해 볼 수 있는 광전지 계량기를 수용하고 보안 강화를 위해 도어 잠금 장치에 밀봉 인터페이스를 제공합니다.
하단 레이어: 유지 관리가 용이하도록 제어 및 보호 영역 역할을 합니다.
2. 전력망 입구 구멍: 상자의 보호 수준을 유지하기 위해 측면 입구용 IP66 방수 조인트를 사용하여 바닥 또는 측면 입구용으로 설계되었습니다.
3. 편리한 인버터 배선: 인버터 입구 구멍은 현장 직접 배선을 위해 하단에 위치하여 설치 과정을 간소화합니다.
4. 고품질 절연 스위치: 명확한 한계점과 인버터 최대 출력 전류의 1.5배를 초과하는 설계 용량을 갖춘 잘 알려진 브랜드를 활용합니다.
5. 전압 보호 장치 : 광전지 과전압 및 저전압 보호 기능은 물론 전압 복구 재폐로 보호 기능을 갖추고 있어 불안정한 전력망 조건으로부터 보호합니다.
6. 낙뢰 서지 보호: 뇌우가 발생하기 쉬운 지역에서 더 큰 보호기(최대 100kA)를 위한 옵션과 함께 40kA의 표준 최대 방전 전류를 특징으로 하는 낙뢰 서지 보호 기능으로 설계되었습니다.
1. 모듈식 보호 설계: 광전지 전용 회로 차단기, 과전압/저전압 보호 모듈 및 서지 보호 장치(SPD)를 통합하여 포괄적인 전기 보호 체인을 형성합니다. 다양한 그리드 연결 요구 사항에 맞춰 미터 및 잔류 전류 보호와 같은 유연한 옵션 기능을 지원합니다.
2. 전체 금속 밀봉 구조: 냉간 압연 강판 또는 스테인레스 스틸로 제작되었으며 3중 구획 설계 및 IP65 보호 등급이 결합되어 비, 먼지, 염수 분무 및 UV 침식을 효과적으로 방지하며 열악한 실외 환경을 위해 특별히 제작되었습니다.
3. 스마트 모니터링 인터페이스: 데이터 수집 장치를 연결하기 위한 통신 인터페이스(RS485/이더넷)가 사전 장착되어 있어 전류, 전압, 에너지 및 보호 상태를 원격으로 모니터링할 수 있어 중앙 집중식 플랜트 관리가 용이합니다.
4. 쉬운 설치 및 유지 관리: 명확한 계층형 레이아웃, 원활한 유지 관리 도어 작동, 충분한 배선 공간, 하단 또는 측면 케이블 입구 지원, 유명한 브랜드 절연 스위치 포함으로 설치 및 일상적인 유지 관리 어려움이 크게 줄어듭니다.
5. 종합 인증, 글로벌 적용성: GB/T 및 IEC와 같은 국제 전기 표준을 준수합니다. 프로젝트 위치 요구 사항에 따라 특별히 설계 및 인증될 수 있어 다양한 그리드 환경에서 안전한 그리드 연결을 보장합니다.
