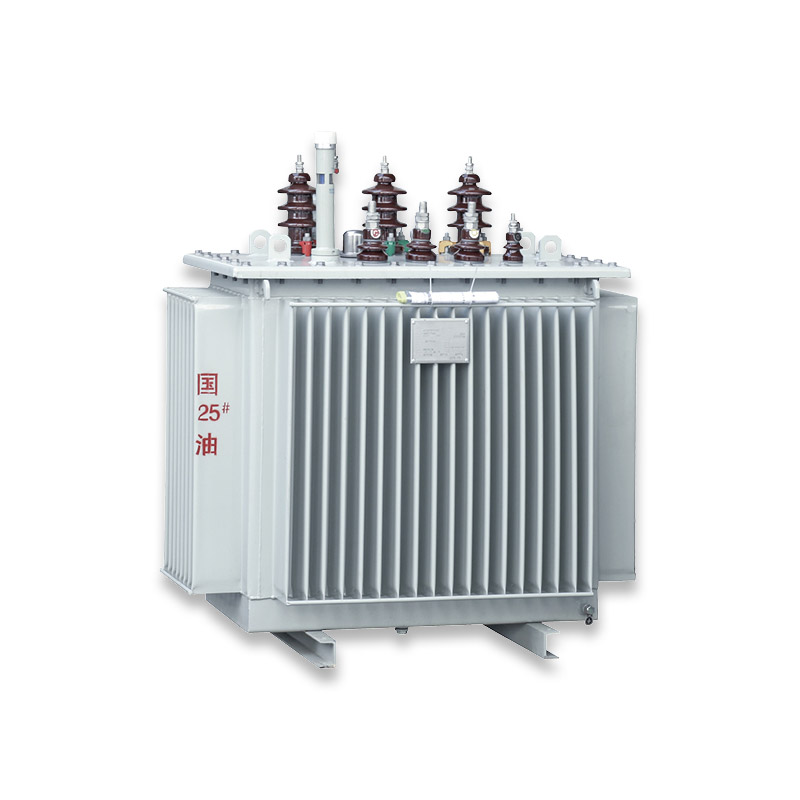

2500kVA 오일형 전력 분배 변압기

Model:S13/22-M

S13/22-M 2500kVA 오일형 전력 분배 변압기는 진한전기가 독자적으로 개발 및 제조한 대표적인 대용량 산업용 핵심 장비로, 50Hz, 10kV 이하 전력망 시스템 전용으로 설계되었습니다. 정격 용량이 2500kVA인 이 완전 밀봉형 유침 변압기는 초저 에너지 손실, 강력한 환경 적응성, 장기적으로 안정적인 작동을 통합하고 1680W 무부하 손실, 4.5% 단락 임피던스, 0.5% 무부하 전류 및 IP54 보호 등급을 포함한 핵심 매개변수를 자랑합니다.

문의 보내기

제품 설명

S13/22-M 2500kVA 오일형 전력 분배 변압기는 50Hz/10kV 표준 산업용 전력 시스템에 맞춰 제작된 중국 전기 장비 전문 제조업체이자 직접 공장 공급업체인 Jinhand Electrical의 대용량 주력 제품입니다. 대규모 산업 생산 라인, 산업 단지 및 주요 제조 기지의 고전력 분배 요구를 대상으로 하는 이 제품은 심층적인 구조 최적화, 고품질 재료 선택 및 첨단 전자기 설계를 통해 높은 유지 관리 비용, 열악한 환경 적응성, 높은 에너지 소비 등 기존 고용량 변압기의 문제점을 해결합니다.

장점

1.완전 밀봉 설계: 내부 구성 요소를 공기로부터 격리하여 기존 변압기에 비해 유지 관리 비용을 90% 줄입니다.
2. 넓은 전압 호환성: 6~11kV 고전압 입력 및 ±10% 그리드 변동에 적응하며 산업 시나리오에 적합합니다.
3.가혹한 환경 적응성: IP54 등급, 이중 부식 방지 코팅 및 방습 절연은 먼지가 많고 부식성이 높으며 습도가 높은 조건에서도 안정성을 보장합니다.
4. 고용량 효율: 초저손실의 2500kVA 출력으로 국가 1등급 에너지 효율을 30% 초과합니다.

주요 기술 매개변수

정격 용량	전압조합(kV)저압의 높은 태핑 범위고압압력			연결 그룹 라벨	무부하손실(W)	짧은회로임피던스	무게		외부 치수			트랙게이지
정격 용량	전압조합(kV)저압의 높은 태핑 범위고압압력			연결 그룹 라벨	무부하손실(W)	짧은회로임피던스	기름	총중량	길이	너비	키	트랙게이지
30	66.36.61010.511	±5% 또는 ±2×2.5%	0.4	Yyn0 Dyn11	80	4	65	250	705	445	850	400×400
50					100		75	320	745	500	880	400×400
63					110		85	375	775	515	965	400×400
80					130		95	425	790	590	985	400×400
100					150		100	480	820	640	1005	400×400
125					170		110	540	835	710	1030	550×550
160					200		120	625	865	740	1030	550×550
200					240		145	750	1085	680	1110	550×550
250					290		160	860	1175	755	1130	550×550
315					340		175	980	1190	765	1175	550×550
400					410		200	1180	1275	825	1210	660×660
500					480		225	1350	1325	880	1280	660×660
630					570	4.5	260	1580	1420	935	1315	660×660
800					700		285	1835	1490	985	1375	820×820
1000					830		350	2170	1690	1220	1395	820×820
1250					970		410	2645	1825	1305	1460	820×820
1600					1170		470	3240	1825	1270	1515	820×820
2000					1380		540	2860	2085	1235	1715	1070×1070
2500					1680		600	4435	2130	1255	1805	1070×1070

모델	정격 용량	전기 부하 조합			연결 기호	무부하 손실(W)	DY 부하손실(W)	YY 부하손실(W)	무부하전류(%)
모델	정격 용량	고압	태핑 범위	저기압	연결 기호	무부하 손실(W)	DY 부하손실(W)	YY 부하손실(W)	무부하전류(%)
S22-M-30/10-NX1	30	66.36.61010.511	±5%±2×2.5%	0.4	Yyn0 Dyn11	65	455	430	1.5
S22-M-50/10-NX1	50					80	655	625	1.3
S22-M-63/10-NX1	63					90	785	745	1.2
S22-M-80/10-NX1	80					105	945	900	1.2
S22-M-100/10-NX1	100					120	1140	1080	1
S22-M-125/10-NX1	125					135	1360	1295	1.1
S22-M-160/10-NX1	160					160	1665	1585	1
S22-M-200/10-NX1	200					190	1970	1870	1
S22-M-250/10-NX1	250					230	2300	2195	0.9
S22-M-315/10-NX1	315					270	2760	2630	0.9
S22-M-400/10-NX1	400					330	3250	3095	0.8
S22-M-500/10-NX1	500					385	3900	3710	0.8
S22-M-630/10-NX1	630					460	4460		0.6
S22-M-800/10-NX1	800					560	5400		0.6
S22-M-1000/10-NX1	1000					665	7415		0.6
S22-M-1250/10-NX1	1250					780	8640		0.5
S22-M-1600/10-NX1	1600					940	10440		0.5
S22-M-2000/10-NX1	2000					1085	13180		0.5
S22-M-2500/10-NX1	2500					1280	13360		0.5

주요 특징

1. 표준 50Hz 작동: 글로벌 산업용 전력망과 원활하게 통합되며 추가 주파수 변환이 필요하지 않습니다.
2. 전문적인 배전 기능: 최적화된 권선 및 코어 설계로 고전력 부하에 대해 효율적인 10kV/0.4kV 전력 전송이 가능합니다.
3. 전천후 신뢰성: 다양한 산업 환경에서 연속 작동이 가능한 방진, 내식성, 내열성(-25℃~+45℃).

제품 판매 포인트

1. 유지보수가 필요 없음: 완전 밀봉 구조(30년 씰)로 오일 교환이 필요하지 않습니다. 5~8년마다 오일 샘플 테스트만 수행합니다.
2.초효율성: 1680W 무부하 손실, 13360W 부하 손실, 80% 부하에서 연간 18,000kWh 절약.
3. 강한 적응성 : IP54 보호, 염수 분무 저항 ≥1000 시간, 가혹한 산업 조건에 적합합니다.
4. 유연한 구성: 다중 전압 입력, 이중 연결 그룹, 산업용 그리드의 98%에 적응합니다.

운영 및 유지관리 비용 최적화

1.낮은 유지 관리 비용: 정기적인 오일 교환이나 내부 먼지 제거가 필요하지 않아 인건비를 85% 절감합니다(단위당 연간 $6,000 절약).
2. 에너지 절약: 매우 낮은 손실로 연간 전기 비용을 $1,800–$2,700 절감합니다. 낮은 무부하 전류(0.5%)는 역률을 향상시킵니다(최대 0.96).

물류 및 설치

1. 편리한 운송: 훈증 없는 포장(IPPC 준수), 40GP/40HQ 컨테이너에 적합, 강화된 리프팅 러그 및 안전한 취급을 위한 지게차 슬롯.
2.쉬운 설치: 공장에서 디버깅된 현장 설정(기초 고정, 배선, 접지)은 2~3명의 전기 기술자가 10시간 내에 완료합니다. 표준 산업 기반(지지력 ≥10t/m²)과 호환됩니다.
3. 설치 지원: 모든 고객을 위한 무료 현장 안내, 무료 특수 도구/액세서리, 연중무휴 원격 기술 지원.

내구성과 안정성

1.환경 적응성: 먼지가 많은 환경(≥80mg/m3), 부식성, 고습도(RH≥95%), 넓은 온도(-25℃~+45℃) 환경에서 안정적으로 작동합니다.
2. 노화 방지 성능: 전체 구리 권선, 저손실 실리콘 강철 코어 및 밀봉된 절연체는 열 노화 및 단락 충격을 방지합니다.
3. 구조적 신뢰성 : 4mm 고강도 강철 탱크, 로봇 용접 (누설률 0), 내압 ≥0.06MPa; 작동 소음 ≤60dB.

고객 서비스

1. 사전 판매: 무료 현장 조사, 전력망 감지 및 맞춤형 계획 설계.
2.In-Sales: 전담 고객 관리자, 실시간 생산 추적, 다중 매개변수 확인.
3. 판매 후: 1년 무료 보증, 연중무휴 기술 핫라인, 현장 유지 관리(국내 24~72시간, 해외 3~7일), 충분한 예비 부품(국내 24시간 배송).
4.부가가치 서비스: 무료 운영/유지보수 교육, 지능형 원격 모니터링 시스템, 정기적인 재방문.

적용 가능한 시나리오 및 애플리케이션 가치

1. 중점 산업: 석유, 야금, 화학, 섬유, 건축 자재, 대규모 산업 단지.
2. 해결된 문제점: 열악한 환경에서의 불안정한 작동, 높은 유지 관리 비용, 에너지 낭비, 용량 확장 제한.
3.가치: O&M 비용을 70% 절감하고 연중무휴 전원 공급을 보장하며 친환경 생산을 지원하고 유연한 용량 확장이 가능합니다.

왜 진핸드전기를 선택해야 할까요?

1. 전문 지식: 변압기 제조 경력 10년 이상, R&D 팀 60명 이상, 핵심 특허 30개 이상.
2. 품질: 전체 프로세스 품질 관리, 100% 공장 테스트, 단락 내성 기능 검증.
3.서비스: 원스톱 맞춤화, 글로벌 애프터 서비스 네트워크, 연중무휴 기술 지원.
4. 평판: 30개 이상의 국가와 장기적인 파트너십을 맺고 있으며 최고의 산업 기업의 신뢰를 받고 있습니다.
