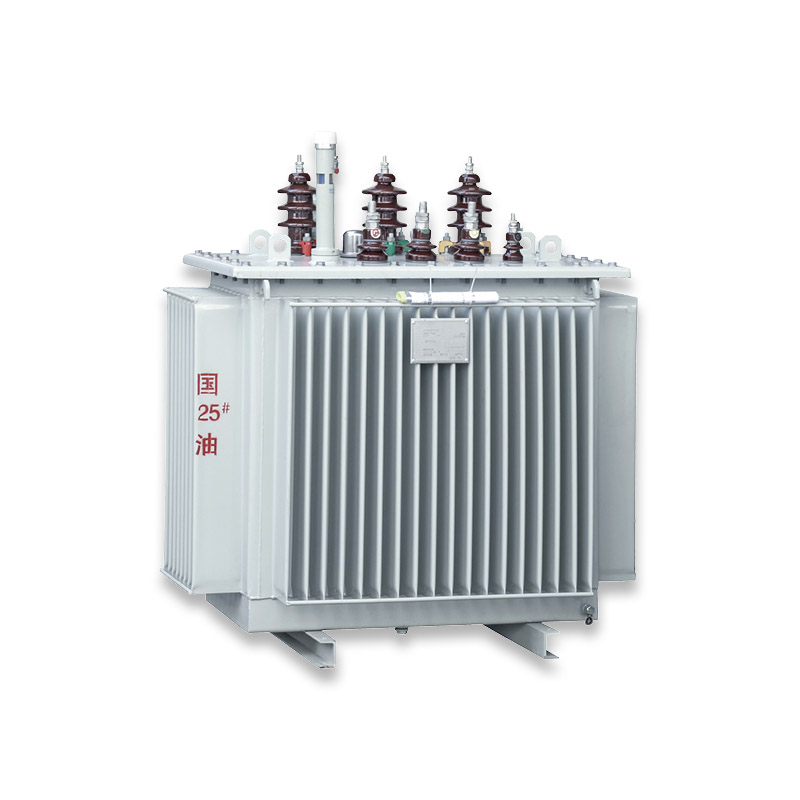

옥외전력변압기 20kV 30kVA 50kVA

중국 내 선도적인 전기기기 전문제조업체인 진핸드전기의 S13/S22-M 실외전력변압기 20kV 30kVA 50kVA는 열악한 환경적응성, 높은 유지관리비, 높은 에너지 소비 등 기존 실외변압기의 문제점을 해결하기 위해 개발된 맞춤형 실외 배전 핵심장비입니다. 고급 전자기 설계, 고품질 재료 선택 및 완전 밀봉 구조 최적화를 채택한 이 변압기는 50Hz 실외 산업용 전력 시스템에 맞춰져 있으며 6/6.3/6.6/10/10.5/11kV 고전압 입력 및 고정 0.4kV 저전압 출력을 지원하며 Yyn0 및 Dyn11 이중 연결 그룹과 호환됩니다.

주요 기술 매개변수

핵심 판매 포인트

1.완전 밀봉된 유지 관리가 필요 없는 설계: 30년의 서비스 수명을 갖춘 밀봉된 구성품을 갖춘 완전 밀봉된 구조는 내부 오일과 구성품을 공기로부터 격리시켜 정기적인 오일 교환이 필요하지 않게 합니다. 5~8년마다 오일 샘플 테스트만 필요하므로 기존의 침수형 변압기에 비해 유지 관리 작업이 90% 줄어들어 무인 실외 배전소에 이상적입니다.
2.초고에너지 효율 및 저손실: 국가 1등급 에너지 효율 표준을 준수하고 이를 30% 초과하는 30kVA/50kVA 모델은 80W/100W의 초저 무부하 손실과 최적화된 부하 손실이 특징입니다. 이 시리즈는 80% 부하 시 대용량 모델의 ​​경우 연간 최대 18,000kWh의 전기를 절약하며, 낮은 무부하 전류로 역률을 0.96으로 개선하고 무효 전력 손실을 더욱 줄입니다.
3.IP54 보호 및 가혹한 환경 적응성: IP54 방진 및 방수 보호 등급 인증을 받았으며 강철 탱크의 이중 부식 방지 코팅과 함께 변압기의 염수 분무 저항은 ≥1000시간입니다. 먼지가 많고(≥80mg/m3), 높은 습도(RH≥95%), 약한 부식, 넓은 온도(-25℃~+45℃)의 실외 환경에서 안정적으로 작동하여 전천후에 안정적인 전원 공급을 실현합니다.

고급 생산 공정의 장점

1.로봇 자동 용접 기술: 강철 탱크는 전체 용접 이음새 범위와 용접 정밀도 ≤0.1mm를 갖춘 산업용 로봇 자동 용접을 채택합니다. 오일 누출율 0을 달성하여 완전 밀봉 구조의 기밀성을 보장하고 장기간 무보수 작동을 위한 견고한 기반을 마련합니다.
2. 정밀 CNC 코어 절단 및 스태킹 : 절단 오류가 0.05mm 이하인 CNC 정밀 실리콘 강철 코어 절단 장비와 자동 스태킹 기술을 사용하여 코어 적층 밀도를 균일하게 보장합니다. 이는 코어 손실과 자기 진동 소음을 줄여 변압기의 에너지 효율성과 작동 안정성을 향상시킵니다.
3.진공 오일 충전 및 탈수 공정: 변압기 오일 및 내부 절연 구조의 공기 및 습기를 제거하기 위해 완전 진공 오일 충전 및 탈수 공정(진공도 ≤50Pa)을 채택합니다. 이는 오일의 절연 성능과 열전도율을 향상시켜 습기와 공기로 인한 절연 노화 및 파손을 방지합니다.

혁신적인 디자인 하이라이트

1.30년 밀봉 완전 밀폐형 구조: 30년의 수명을 가진 고성능 불소고무 밀봉 부품을 혁신적으로 채택하여 완전 밀봉 탱크 설계와 일치하여 내부 변압기 오일을 외부 공기로부터 완전히 격리합니다. 이는 정기적인 오일 교환의 필요성을 없애고 기존 실외 변압기의 오일 누출 및 산화와 같은 업계의 문제점을 해결합니다.
2. 통합 리프팅 러그 및 지게차 슬롯: 탱크는 운송 및 설치에 필요한 추가 호이스팅 액세서리 없이 통합 강화 리프팅 러그 및 지게차 슬롯으로 설계되었습니다. 지게차 및 크레인과 호환되어 특히 좁은 옥외 설치 공간에서 옥외 현장 취급 및 설치의 편의성을 향상시킵니다.
3.이중 연결 그룹 및 탭 조정 설계: 고전압 측에 탭 체인저가 내장되어 있어 Yyn0 및 Dyn11 연결 그룹을 모두 지원합니다(±5%/±2×2.5% 조정 범위). 사용자는 강력한 현장 적응성을 통해 복잡한 분해 및 조립 없이 실제 전력망 상황에 따라 연결 모드 및 출력 전압을 유연하게 조정할 수 있습니다.

물류 및 설치

1.IPPC 준수 무훈증 포장: 포장 상자 내부에 충격 흡수 및 충돌 방지 폼과 변압기 본체를 감싸는 방습 플라스틱 필름이 포함된 수출 표준 무훈증 목재 포장(IPPC 인증)을 채택합니다. 장거리 해상 및 육상 운송 중에 제품이 손상되지 않도록 보장하고 다양한 국가의 수입 포장 요구 사항을 충족합니다.
2. 편리한 컨테이너 운송: 30kVA/50kVA 모델의 컴팩트한 구조는 40GP/40HQ 표준 컨테이너에 적재하는 데 적합하며, 단일 컨테이너에 여러 유닛을 적재할 수 있어 운송 비용을 절감합니다. 포장에는 표준화된 취급을 안내하기 위해 명확한 게양, 운송 및 보관 표시가 표시되어 있습니다.
3. 실시간 물류 추적 및 글로벌 배송: 유명 국제 물류 회사와 협력하여 해상, 육상 및 항공 다중 모드 운송 서비스를 제공하고 EXW/FOB/CIF 및 기타 유연한 무역 조건을 지원합니다. 전체 운송 과정은 실시간으로 추적되며, 전문 고객 서비스는 정시 배송을 보장하기 위해 적시에 고객에게 운송 정보를 피드백합니다.

간단하고 효율적인 실외 설치

1. 표준 산업 기초와 호환 가능: 특별한 기초 공사가 필요하지 않으며 지지력 ≥10t/m²의 표준 콘크리트 기초만 필요하며 국가 실외 변압기 기초 표준 도면에 따라 건설할 수 있습니다. 이를 통해 건설기간과 초기 건설투자 비용을 절감할 수 있습니다.
2.빠른 현장 설치(10시간): 모든 장치는 공장에서 사전 디버깅되며 현장 설치에는 기초 고정, 배선 및 접지 작업만 포함됩니다. 전문 설치 장비 없이도 2~3명의 전기기사가 10시간 만에 전체 설치 및 시운전을 완료할 수 있어 프로젝트 중단 시간이 최소화됩니다.
3. 통합 호이스팅 및 핸들링 설계: 탱크는 강화된 리프팅 러그와 지게차 슬롯이 통합되어 설계되어 크레인으로 직접 들어 올리거나 지게차로 운반할 수 있습니다. 산업단지 구석구석, 시골 전력망 스테이션 등 좁은 옥외 설치 공간에 적합하여 현장 취급 편의성이 향상됩니다.
