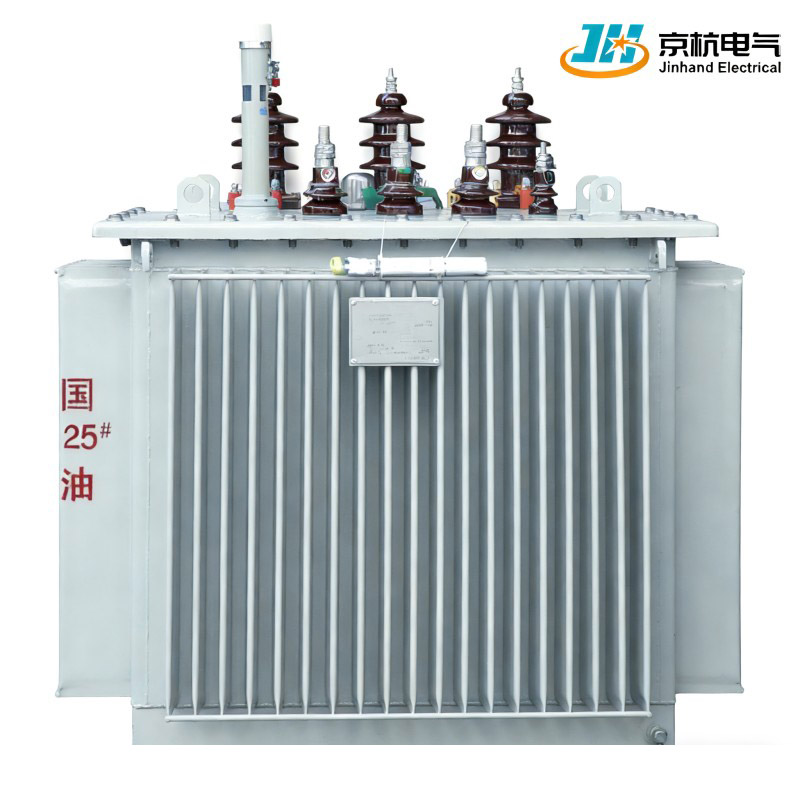

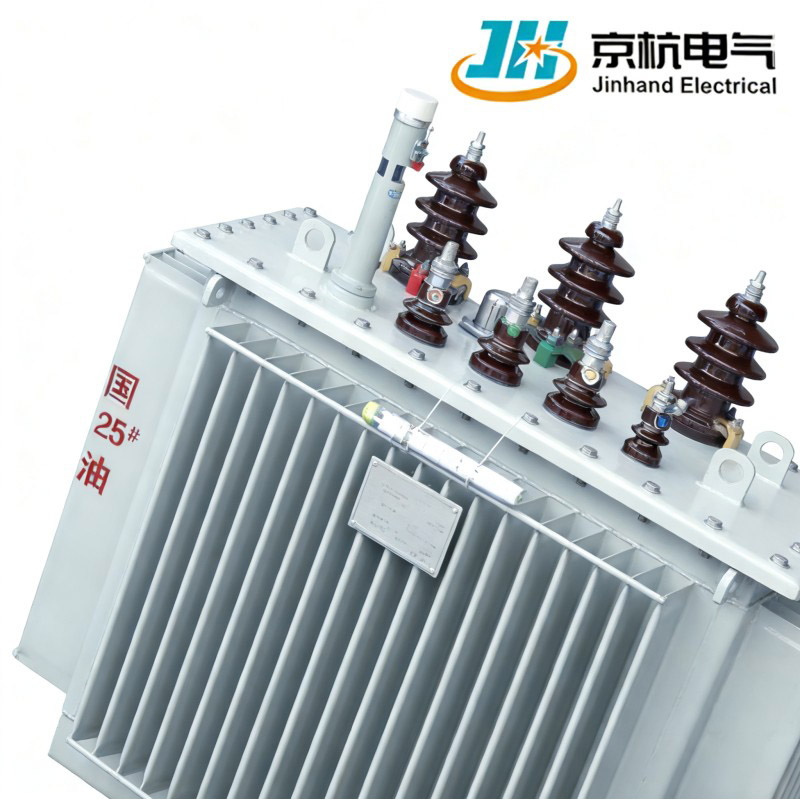

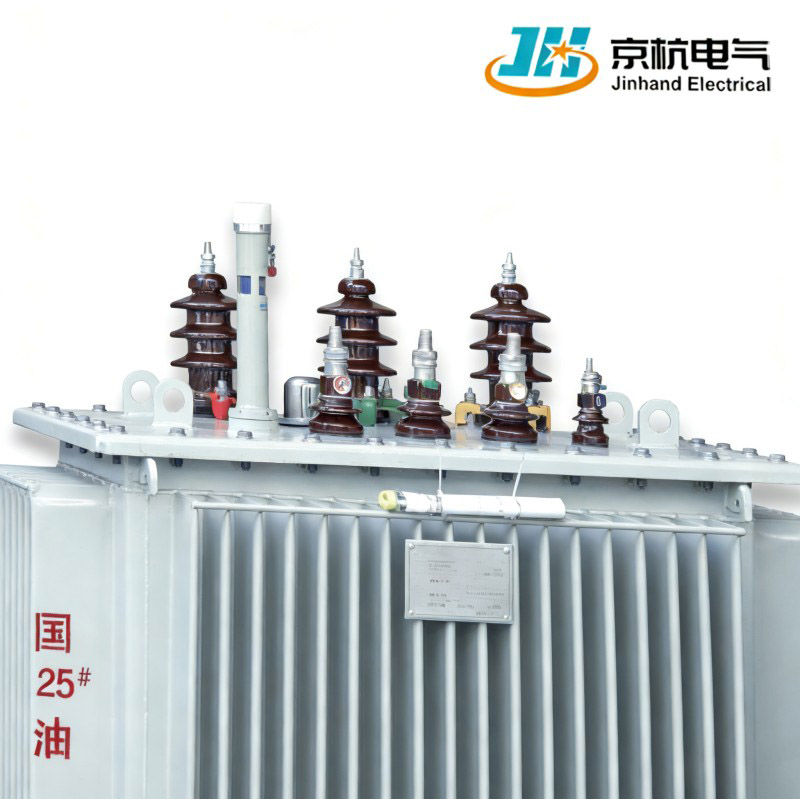

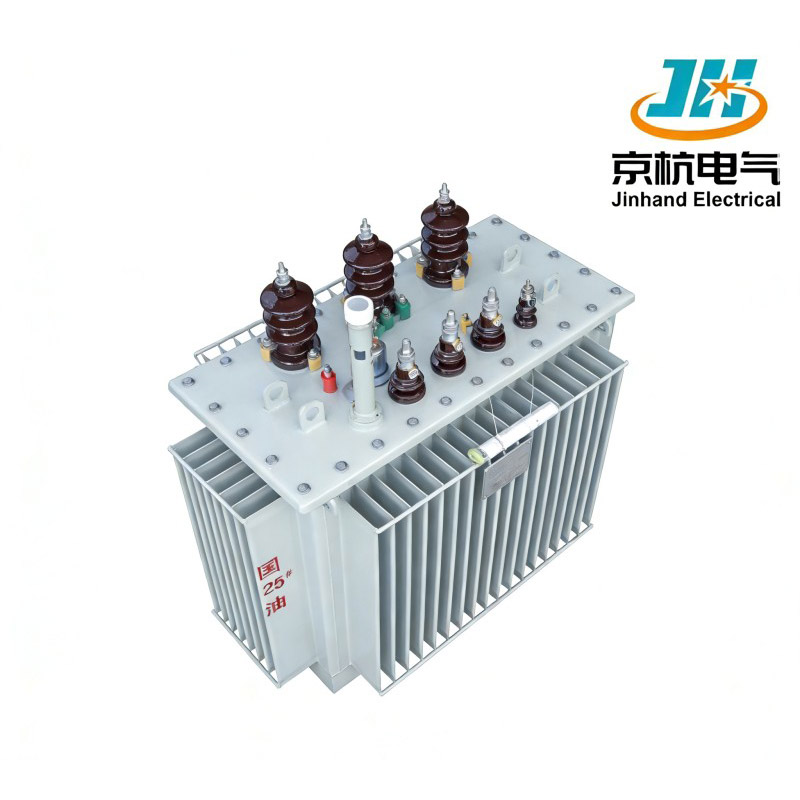

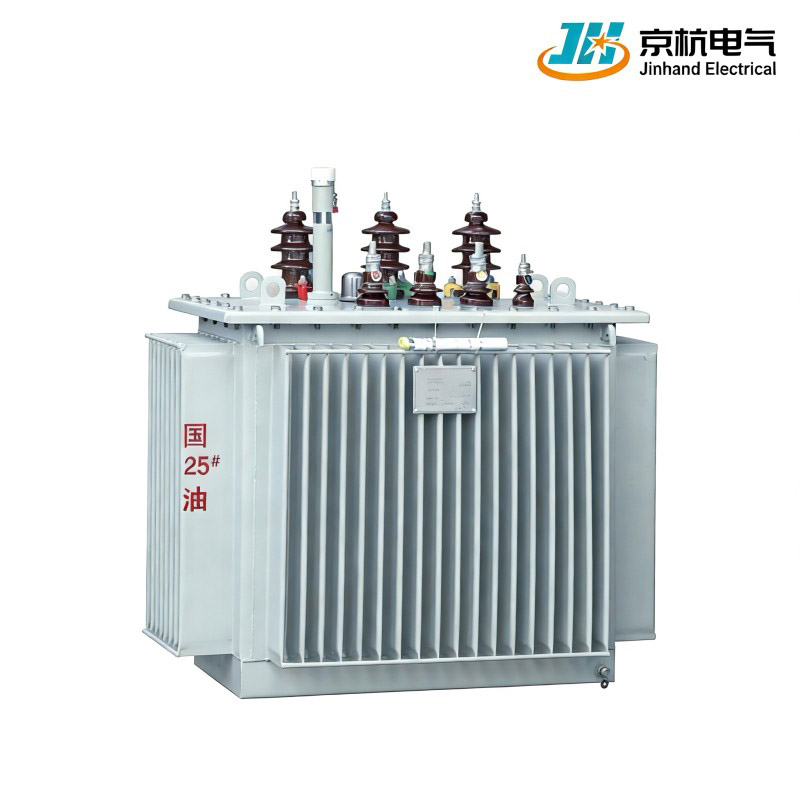

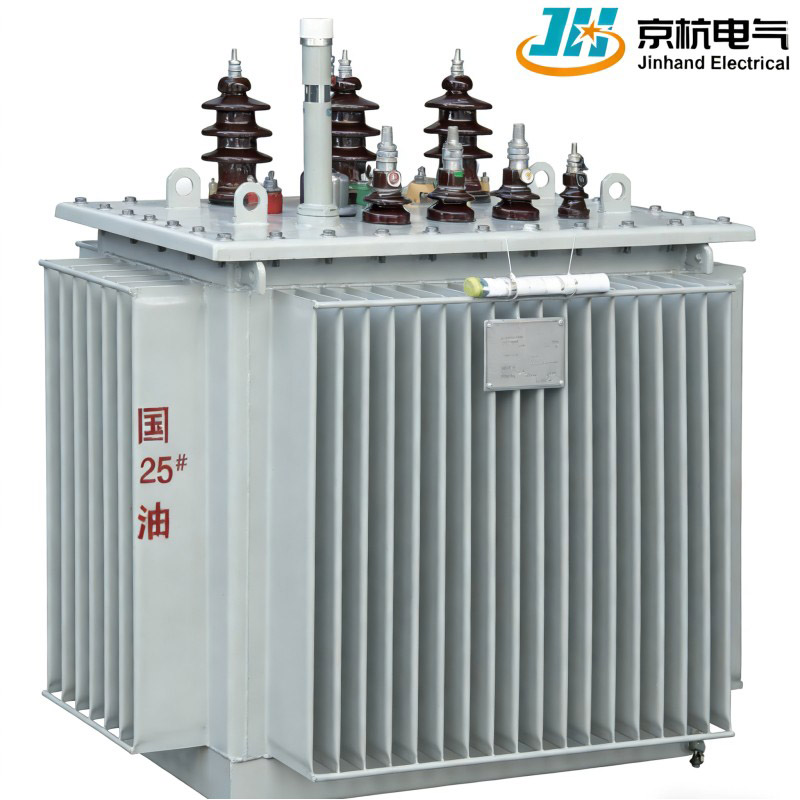

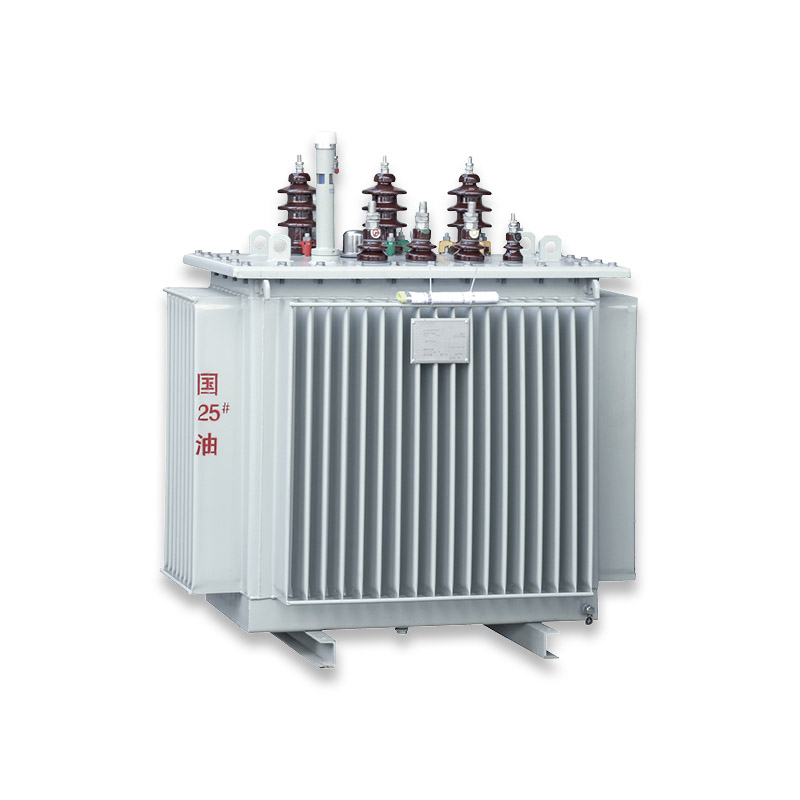

100kVA 오일 침지형 자체 냉각 변압기

Model:S13/22-M

정격 전압이 10kV 이하인 50Hz AC 전력 시스템 전용으로 설계된 진핸드 전기의 S13/22-M 100kVA 오일 침수형 자가 냉각 변압기는 열악한 산업 환경에 최적화된 고성능 코어 배전 장치입니다. 완전히 밀봉된 구조, 초저 에너지 손실 및 매우 강력한 환경 적응성을 자랑하는 이 제품은 석유, 야금, 화학 공학, 섬유 및 경공업 부문의 배전을 위한 첫 번째 선택이며 산업용 전력망에 안정적이고 효율적이며 유지 관리가 적은 작동을 제공합니다.

문의 보내기

제품 설명

석유 및 야금부터 먼지가 많은 산업 플랜트에 이르기까지 열악한 환경에서 안정적인 전력 분배를 위해 Jinhand Electrical의 100kVA 오일 침지형 자가 냉각 변압기를 선택하십시오. 50Hz/10kV 시스템용으로 설계된 이 제품은 선도적인 제조업체에서 기대할 수 있는 신뢰할 수 있는 품질을 나타냅니다.

주요 기술 매개변수

정격 용량	전압조합(kV)저압의 높은 태핑 범위고압압력			연결 그룹 라벨	무부하손실(W)	짧은회로임피던스	무게		외부 치수			트랙게이지
정격 용량	전압조합(kV)저압의 높은 태핑 범위고압압력			연결 그룹 라벨	무부하손실(W)	짧은회로임피던스	기름	총중량	길이	너비	키	트랙게이지
30	66.36.61010.511	±5% 또는 ±2×2.5%	0.4	Yyn0 Dyn11	80	4	65	250	705	445	850	400×400
50					100		75	320	745	500	880	400×400
63					110		85	375	775	515	965	400×400
80					130		95	425	790	590	985	400×400
100					150		100	480	820	640	1005	400×400
125					170		110	540	835	710	1030	550×550
160					200		120	625	865	740	1030	550×550
200					240		145	750	1085	680	1110	550×550
250					290		160	860	1175	755	1130	550×550
315					340		175	980	1190	765	1175	550×550
400					410		200	1180	1275	825	1210	660×660
500					480		225	1350	1325	880	1280	660×660
630					570	4.5	260	1580	1420	935	1315	660×660
800					700		285	1835	1490	985	1375	820×820
1000					830		350	2170	1690	1220	1395	820×820
1250					970		410	2645	1825	1305	1460	820×820
1600					1170		470	3240	1825	1270	1515	820×820
2000					1380		540	2860	2085	1235	1715	1070×1070
2500					1680		600	4435	2130	1255	1805	1070×1070

모델	정격 용량	전기 부하 조합			연결 기호	무부하 손실(W)	DY 부하손실(W)	YY 부하손실(W)	무부하전류(%)
모델	정격 용량	고압	태핑 범위	저기압	연결 기호	무부하 손실(W)	DY 부하손실(W)	YY 부하손실(W)	무부하전류(%)
S22-M-30/10-NX1	30	66.36.61010.511	±5%±2×2.5%	0.4	Yyn0 Dyn11	65	455	430	1.5
S22-M-50/10-NX1	50					80	655	625	1.3
S22-M-63/10-NX1	63					90	785	745	1.2
S22-M-80/10-NX1	80					105	945	900	1.2
S22-M-100/10-NX1	100					120	1140	1080	1
S22-M-125/10-NX1	125					135	1360	1295	1.1
S22-M-160/10-NX1	160					160	1665	1585	1
S22-M-200/10-NX1	200					190	1970	1870	1
S22-M-250/10-NX1	250					230	2300	2195	0.9
S22-M-315/10-NX1	315					270	2760	2630	0.9
S22-M-400/10-NX1	400					330	3250	3095	0.8
S22-M-500/10-NX1	500					385	3900	3710	0.8
S22-M-630/10-NX1	630					460	4460		0.6
S22-M-800/10-NX1	800					560	5400		0.6
S22-M-1000/10-NX1	1000					665	7415		0.6
S22-M-1250/10-NX1	1250					780	8640		0.5
S22-M-1600/10-NX1	1600					940	10440		0.5
S22-M-2000/10-NX1	2000					1085	13180		0.5
S22-M-2500/10-NX1	2500					1280	13360		0.5

제품 판매 포인트

1.완전 밀봉 및 유지 관리가 필요 없는 코어 설계: 고성능 밀봉 재료를 사용한 일체형 완전 밀봉 구조로 오일 노화 및 습기 유입을 제거하고 기존 개방형 변압기에 비해 유지 관리 빈도를 90% 이상 줄입니다.
2.초고효율 및 저손실 : 저손실 규소강판과 전동권선을 채택하여 국가 에너지 효율 1등급 기준 무부하 손실은 30% 감소, 부하 손실은 25% 최적화되어 장기 전력 소비를 대폭 절감합니다.
3. 넓은 전압 호환성: 6/6.3/6.6/10/10.5/11kV 고전압 입력 및 0.4kV 저전압 출력을 지원하며 ±5%/±2×2.5% 탭 조정으로 산업용 전력망 전압 변동 시나리오의 95%에 적응합니다.
4.IP54 보호 및 열악한 환경 적응성: 방진, 방수 및 부식 방지 성능으로 먼지가 많은(≥80mg/m3), 고습도(RH≥95%) 및 부식성 가스 환경에서 안정적인 작동이 가능하며 열악한 조건에서 기존 변압기의 불안정한 작동으로 인한 문제점을 해결합니다.

운영 및 유지관리 비용 최적화

1. 일일 유지 관리 비용 최소화: 완전히 밀봉된 구조로 절연 오일을 공기로부터 분리하여 산화 및 유화를 방지합니다. 오일 샘플 테스트는 5~8년마다 필요하며(적격 오일의 경우 오일 교환 없음) 오일 교체 및 수동 작동 비용이 절약됩니다(기존 변압기의 경우 오일 교환당 약 $500~$1000).
2. 에너지 소비 비용 절감: 1000kVA 모델의 경우, 80% 부하율에서 연간 에너지 절약은 약 8,000kWh이며, 이는 연간 전기 비용 절감 $800~$1,200(산업용 전기 가격 $0.1~$0.15/kWh 기준)입니다.
3. 결함 및 교체 비용 절감: 장비 교체 빈도를 줄여 기존 제품의 경우 10~15년마다 변압기 조달 및 설치에 소요되는 자본 비용을 방지합니다.

물류 및 설치

1. 편리한 운송 : 내부 구성 요소의 합리적인 레이아웃과 최적화 된 외부 치수로 인해 제품을 쉽게 싣고 내릴 수 있습니다. 전체 기계는 충격 방지 브래킷으로 고정되어 있으며 탱크에는 도로, 해상 및 철도 운송에 적합한 리프팅 러그 및 지게차 슬롯이 장착되어 있습니다.
2. 간단하고 빠른 설치: 모든 변압기는 공장에서 완전히 디버깅되고(전압 조정, 절연 테스트 및 무부하 테스트 포함) 현장 배선 및 고정 설치만으로 작동할 수 있으므로 현장 디버깅 시간이 70% 이상 단축됩니다(단일 표준 모델의 경우 설치는 4~8시간 이내에 완료 가능).
3. 포괄적인 현장 지원: 대용량 모델(≥800kVA) 또는 주요 프로젝트 고객의 경우 전문 기술 엔지니어를 현장에 파견하여 기초 검사, 배선 디버깅 및 시운전 승인을 포함한 일대일 설치 지침을 제공합니다.

내구성과 안정성

1. 다양한 환경에서 안정적인 작동: 완전 밀봉 구조로 먼지가 내부 코어와 권선에 들어가는 것을 방지합니다. 외부 쉘은 방진 간격으로 설계되어 먼지 축적을 피하면서 정상적인 열 방출을 보장하며 먼지 농도가 ≥80mg/m3인 야금 및 섬유 작업장에서 오랫동안 안정적으로 작동할 수 있습니다.
2. 우수한 손실 방지 및 노화 방지 성능 : 철 손실이 적고 고순도 무산소 구리 권선을 갖춘 고품질 냉연 연신 실리콘 강판은 열 안정성과 전기 전도성이 우수하며 절연 시스템은 H 급 절연 재료 (온도 저항 180 ℃)를 사용하여 장기간 작동으로 인한 열 노화를 효과적으로 방지합니다.
3. 매우 높은 작동 안정성: 이 제품은 공장에서 ≥1000시간의 무부하 작동 안정성 테스트와 ≥500시간의 전 부하 연속 작동 테스트를 거쳤으며 비정상적인 온도 상승, 소음 또는 진동(1m 거리에서 소음 ≤55dB)이 없습니다.

생산 공정의 장점

1. 고급 제조 및 정밀 가공 기술: 코어 적층 간격이 0.05mm 이하인 CNC 전단 및 접기, 단계별 적층 및 진공 어닐링 공정을 채택하여 철 손실을 15% 줄이고 자기 전도성을 크게 향상시킵니다.
2. 엄격하고 포괄적인 품질 관리 시스템: 우리는 ISO9001 품질 관리 시스템 표준에 따라 16개의 품질 검사 링크와 3개의 전체 검사 노드를 통해 원자재 조달, 생산 가공, 제품 조립 및 완제품 테스트를 포괄하는 전체 프로세스 품질 관리 시스템을 구축했습니다.
3. 핵심 핵심 기술 장점: 당사의 R&D 팀은 변압기의 전자기 설계에 대한 독립적인 지적 재산권을 보유하고 있으며, 유한 요소 시뮬레이션 분석을 통해 코어 및 권선 레이아웃을 최적화하고 손실과 부피의 최적 매칭을 실현합니다.

선적 및 배송

30개 이상의 국가에서 고객의 신뢰는 당사의 뛰어난 제품 품질과 헌신적인 서비스에 대한 증거입니다. 귀하가 어디에 있든 원활하고 안전한 배송을 보장하기 위해 당사는 EXW, FOB 및 CIF와 같은 유연한 무역 조건과 함께 전문 수출 포장, 포괄적인 문서화 및 안정적인 물류 추적을 제공합니다.
