다양한 유형을 이해하는 것이 선택의 핵심입니다. Jinhand의 광범위한 범위는 모든 주요 범주를 포괄합니다.

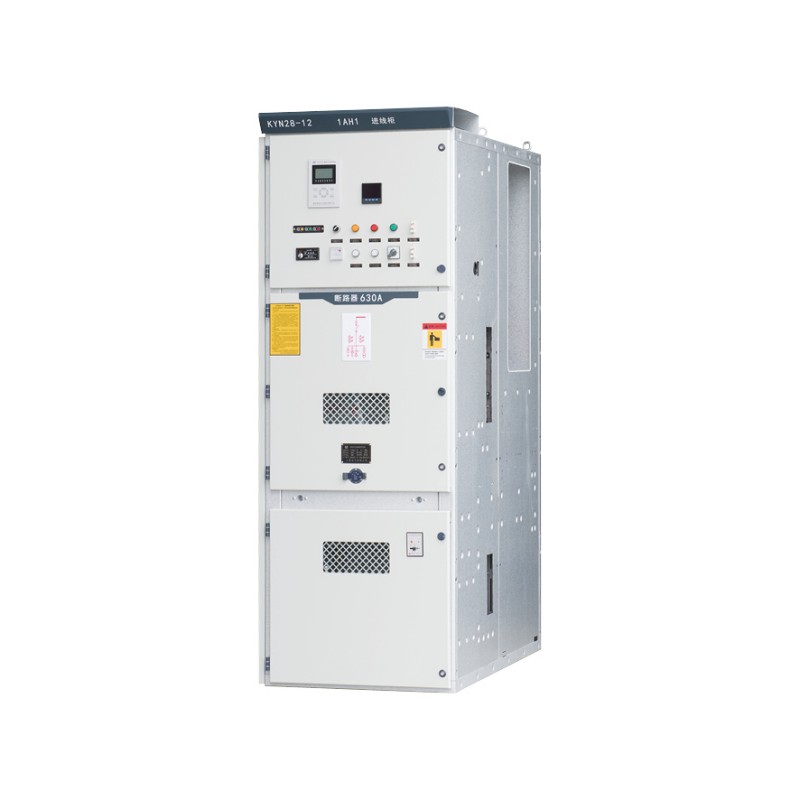

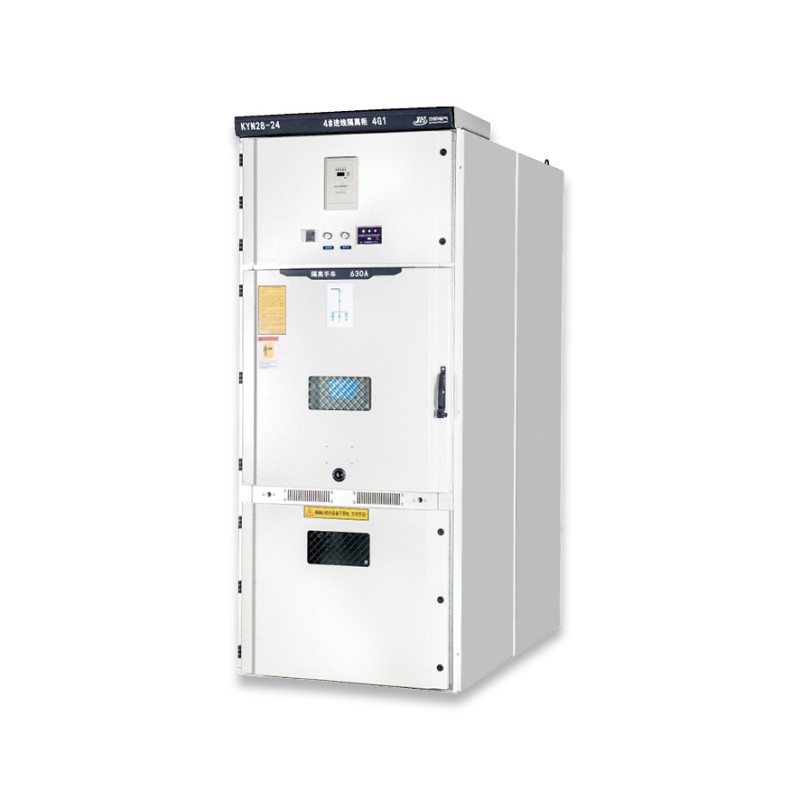

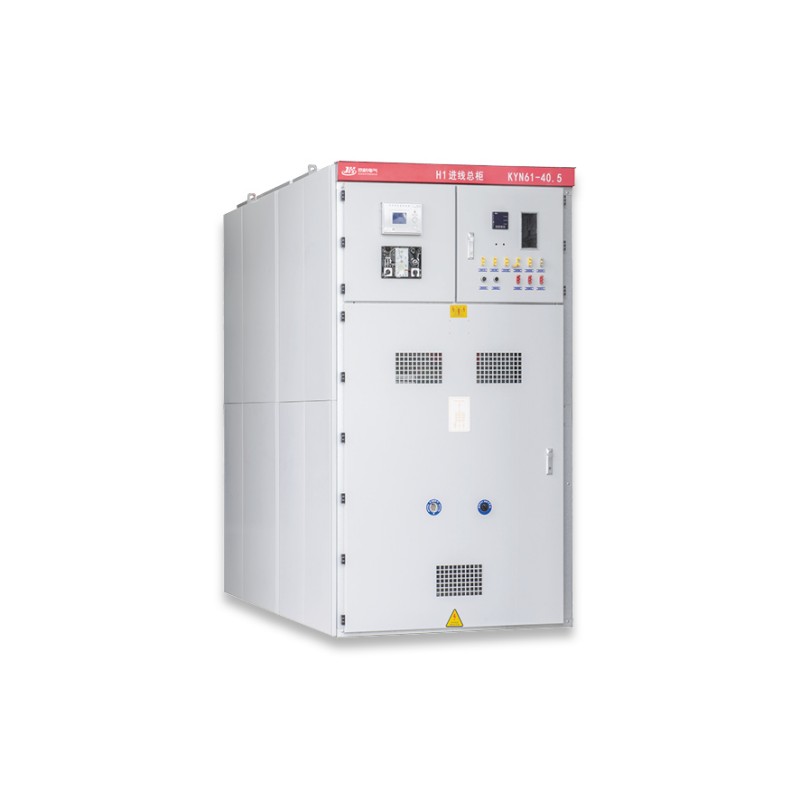

KYN61-40.5, KYN28-24, KYN28-12.
손쉬운 유지 관리를 위한 인출형 회로 차단기 트럭, 안전을 위해 완전히 구획화되어 있고 견고한 금속 인클로저입니다.
발전소 보조 시설, 산업 플랜트(철강, 시멘트, 광산)의 주요 변전소, 대형 상업용 건물 취수구.
XGN-12.
에폭시 수지 주조 단열재, 완전히 밀봉되어 있고 환경에 영향을 받지 않으며 설치 공간이 작습니다.
도시 케이블 배전 네트워크, 재생 에너지 농장(태양광/풍력), 병원, 데이터 센터, 열악한 환경(해안, 오염).

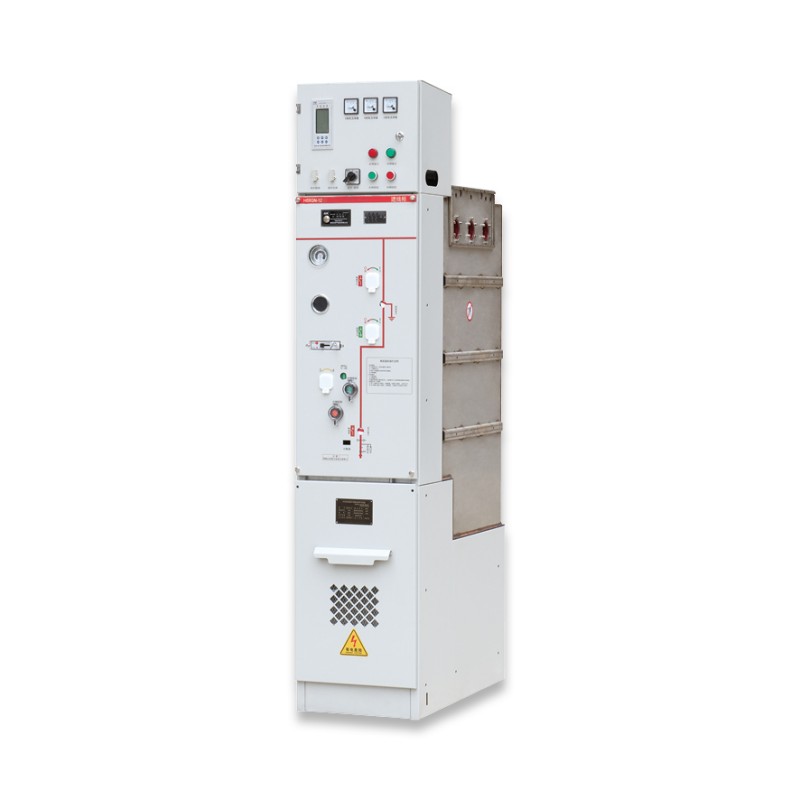

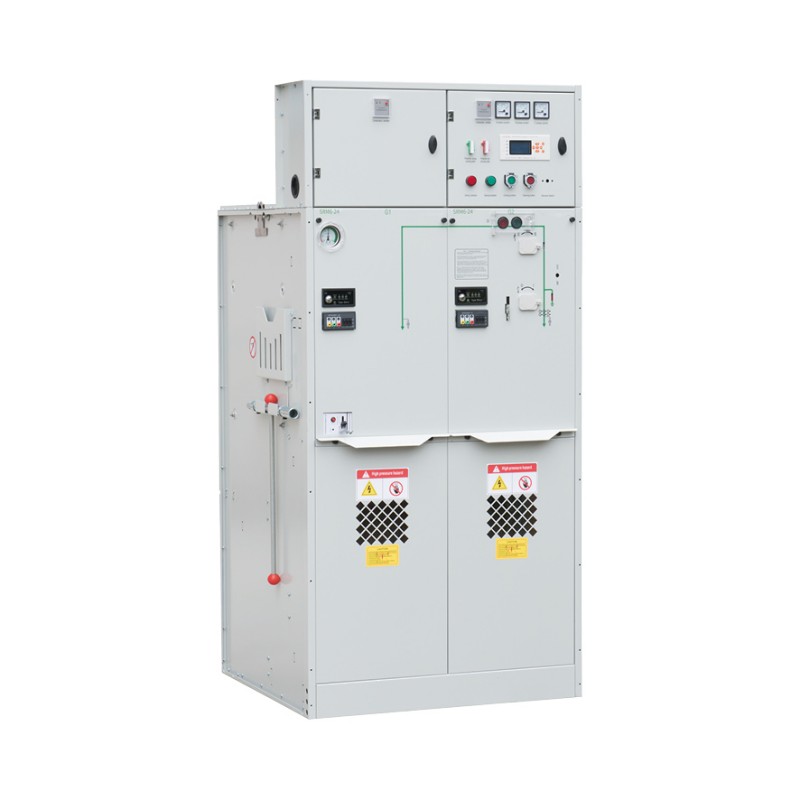

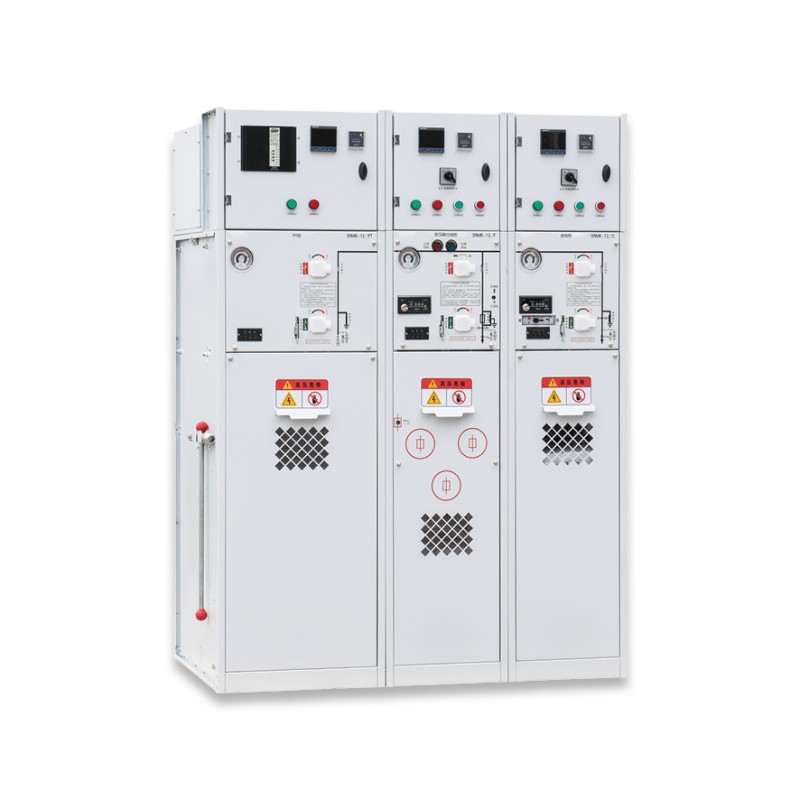

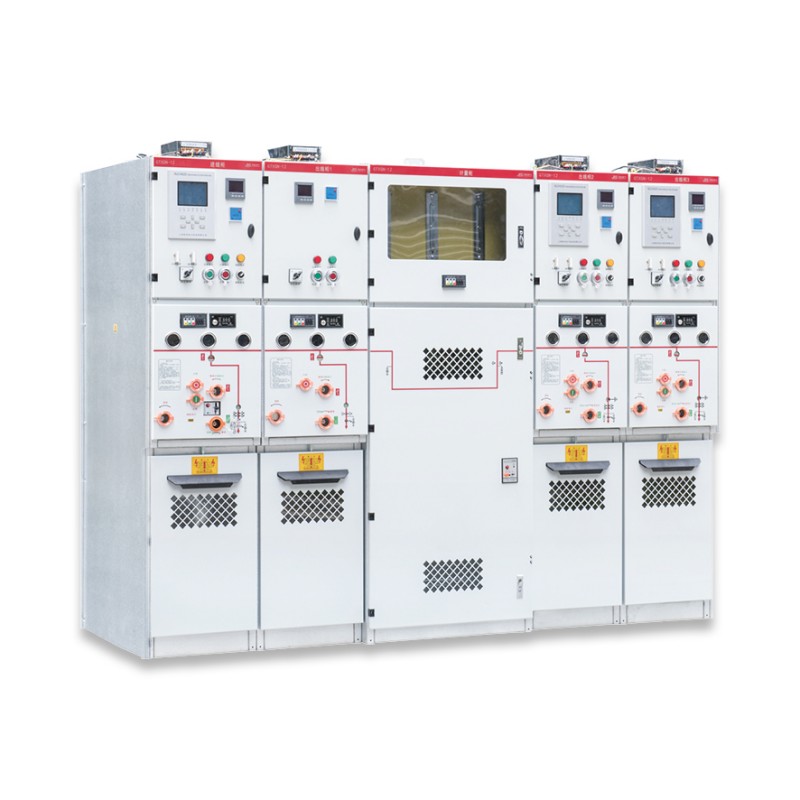

SRM6-12/24, HBXGN-12/24.
SF6 또는 친환경 가스로 채워진 밀봉된 가압 탱크에 충전부가 들어있습니다. 매우 컴팩트하고 유지 관리가 필요 없으며 공간이 제한되거나 민감한 위치에 이상적입니다.
지하 변전소, 실내 교환소, 고층 빌딩, 철도, 공항, 홍수나 심각한 오염이 발생하기 쉬운 지역.

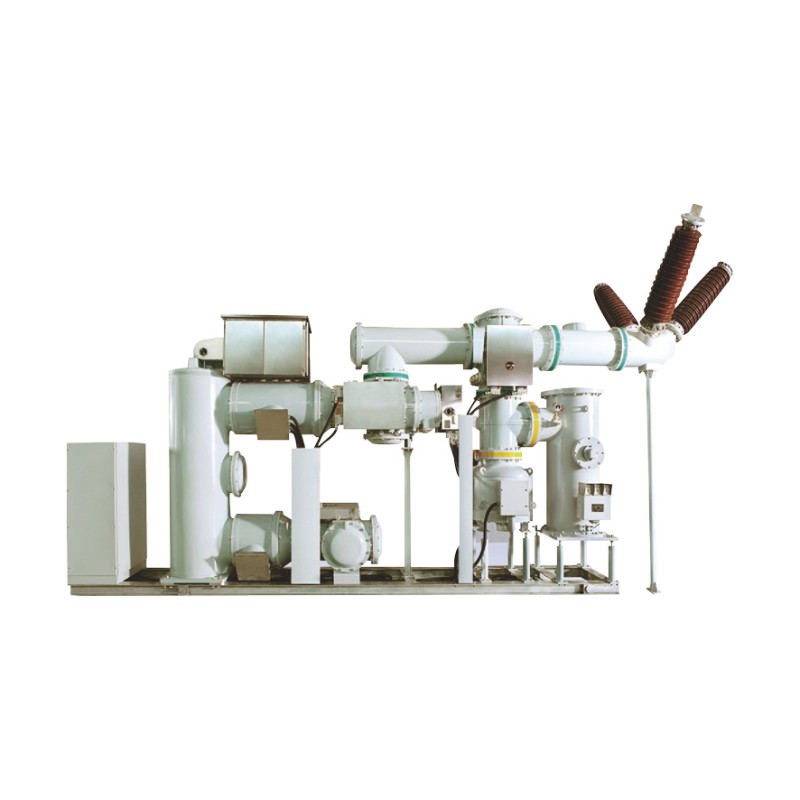

ZFW41-126.
모듈식 3위치 스위치, 매우 컴팩트한 레이아웃(AIS에 비해 최대 70% 공간 절약), 지능형 모니터링 호환.
도시 지역의 110kV 변전소, 산업 플랜트의 주요 수신, 수력 또는 화력 발전소.
고전압 개폐기 선택에는 기술적, 환경적, 경제적 고려 사항이 포함됩니다. 이 가이드를 따르고 Jinhand의 무료 상담을 활용하세요.
시스템 전압은 얼마입니까?
12kV, 24kV, 40.5kV
정상 및 피크 부하 전류는 무엇입니까?
1250A, 2000A, 3150A
시스템이 생성할 수 있는 최대 단락 전류는 얼마입니까?
이에 따라 필요한 단시간 내구력(Icw)과 차단 용량(Icu)이 결정됩니다. Jinhand는 최대 40kA/4s의 범위를 제공하고 최대 40kA를 차단합니다.
우리는 두 가지 모두에 대한 솔루션을 제공합니다.
GIS(SRM6)는 좁은 공간에 가장 적합한 선택입니다.
위치가 오염되었거나, 염분, 습하거나 먼지가 많습니까?
고체(XGN) 또는 가스(SRM6, HBXGN) 절연 기어는 뛰어난 내성을 제공합니다.
표준 설계는 1500m 이하입니다. 더 높은 고도의 경우 Jinhand는 특별히 적합한 디자인을 제공합니다.
이는 오작동을 방지하기 위한 타협할 수 없는 안전 기능입니다. 모든 Jinhand 스위치기어에는 견고한 기계적 또는 기계적-전기적 연동 기능이 포함되어 있습니다.
어떤 수준의 보호(과전류, 지락) 및 제어(로컬/원격)가 필요합니까?
우리는 표준 릴레이 또는 고급 마이크로프로세서 기반 장치를 통합합니다.
AIS(KYN)는 초기 비용이 더 낮을 수 있지만 GIS(SRM6)는 30년 이상의 수명 동안 공간(부동산), 설치 및 유지 관리 측면에서 상당한 절감 효과를 제공합니다.
온라인 모니터링(온도, 부분 방전) 기능이 있는 스위치기어에 투자하면 비용이 많이 드는 정전을 방지할 수 있습니다.
품질에 대한 우리의 약속은 하드 데이터에 반영되어 있습니다. 다음은 당사 제품 인증 및 테스트 보고서에서 발췌한 사양입니다.
비교 기술 매개변수 테이블:
| 기능/모델 | KYN28-12(AIS) | XGN-12(솔리드) | SRM6-12(GIS) | 단위 |
| 정격전압 | 12 | 12 | 12 | kV |
| 정격전류(최대) | 3150 | 1250 | 630/1250 | A |
| 단시간 내전류(4s) | 40 | 25/31.5 | 20/25 | 카 |
| 단락 차단 전류 | 40 | 25/31.5 | 20/25 | 카 |
| 전력 주파수. 내전압 | 42/48 | 42/48 | 42/48 | kV |
| 번개 충격 전압 | 75/85 | 75/85 | 75/85 | kV |
| 절연 매체 | 공기 | 에폭시 수지 | SF6/건조한 공기 | - |
| 보호등급(인클로저) | IP4X | IP3X | P67(탱크) | - |
| 설계 수명 | >20년 | >30년 | >30년 | 연령 |
| 유지보수 주기 | 5~8년 | 최소 | 평생 동안 인봉됨 |
|
| 발자국(상대) | 100% | ~80% | ~30-50% | % |
참고: 모듈 유형에 따라 다릅니다.
10,000회 기계적 작동이 가능한 진공 회로 차단기입니다.
모든 설계는 IEC/GB 표준에 따라 엄격한 전력 주파수 및 낙뢰 충격 테스트를 통과합니다.
GIS 제품은 연간 누출율이 0.5% 미만이며 최대 0.4g 수평 가속도까지 내진 테스트를 거쳤습니다.
당사의 제품은 전 세계적으로 테스트를 거쳤습니다. 다음은 파트너가 요청하지 않은 피드백입니다.
"수년간의 협력 끝에 Jinhand의 고전압 개폐 장치는 큰 품질 문제가 발생한 적이 없습니다. 판매 후 대응이 신속하고 빠른 기술 지원과 예비 부품을 제공합니다. 그들은 우리에게 신뢰할 수 있는 장기 공급업체입니다."
"Jinhand Electrical과의 협력은 우리의 기대를 뛰어 넘었습니다. 그들은 지속적으로 계약을 준수하여 원활한 프로젝트 진행을 보장하므로 우리에게 큰 마음의 평화를 제공합니다."
우리는 단순한 제품이 아닌 완전한 파트너십을 제공합니다.
우리는 귀하의 요구 사항을 분석하고 회로도, 레이아웃 계획 및 BOM을 제공합니다.
배송 전 당사 시설에서 포괄적인 테스트를 진행합니다. 우리는 전체 테스트 보고서를 제공합니다.
치수, 버스바 등급, 특수 코팅 또는 특정 브랜드 구성 요소의 통합 수정.
운영 및 유지보수 인력을 위한 현장 또는 공장 교육.
우리는 해상/항공 화물을 관리하고 평생 기술 지원과 함께 표준 18개월 보증을 제공합니다.
답: 물론이죠. 당사의 스위치기어에는 지능형 마이크로프로세서 보호 계전기, 통신 게이트웨이 및 원활한 통합을 위한 IEC 61850, Modbus, DNP3.0과 같은 지원 프로토콜이 장착될 수 있습니다.
A: 당사 제품은 GB, IEC 및 ANSI/IEEE 표준을 준수하여 제조되었습니다. 우리는 CE 인증을 보유하고 있으며 국립 고전압 장치 테스트 센터와 같은 인정된 실험실에서 전체 유형 테스트 보고서를 제공할 수 있습니다.
A: 우리는 중국의 주요 공장으로서 상당한 생산 능력을 보유하고 있습니다. 표준 구성 리드타임은 3~6주인 반면, 완전 맞춤형 솔루션은 8~12주가 걸릴 수 있습니다.
A: 우리의 프로세스에는 품질이 포함되어 있습니다. 우리는 정밀 제작, 자동 분말 코팅 라인 및 모든 장치의 100% 일상 테스트를 위해 CNC 기계를 사용합니다. 진공 단속기와 같은 주요 구성 요소는 평판이 좋은 글로벌 또는 국내 공급업체에서 공급됩니다.
답: 그렇습니다. 우리는 중요한 예비 부품의 전략적 재고를 유지하고 평생 지원을 제공합니다. 당사의 기술팀은 원격 또는 현장 지원을 제공합니다.
Jinhand를 선택한다는 것은 귀하의 프로젝트 성공을 위해 최선을 다하는 파트너를 선택한다는 것을 의미합니다. 우리는 엔지니어링 우수성, 검증된 고전압 개폐기 기술 및 탁월한 고객 서비스를 결합하여 안전하고 효율적으로 발전하는 솔루션을 제공합니다. 견적이나 기술 토론을 위해 지금 Jinhand Electric Co., Ltd.에 문의하세요!
