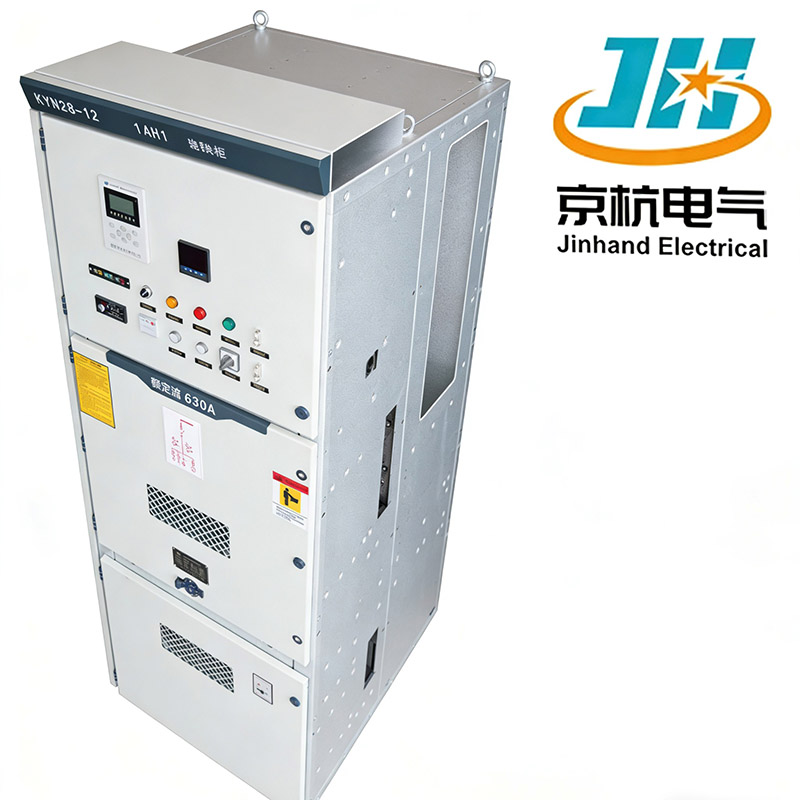

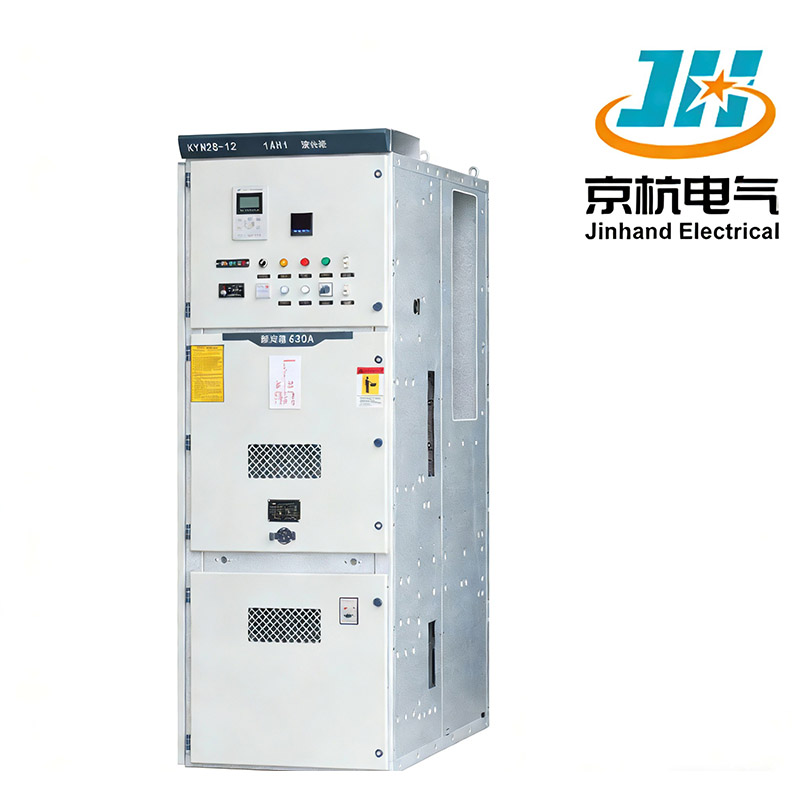

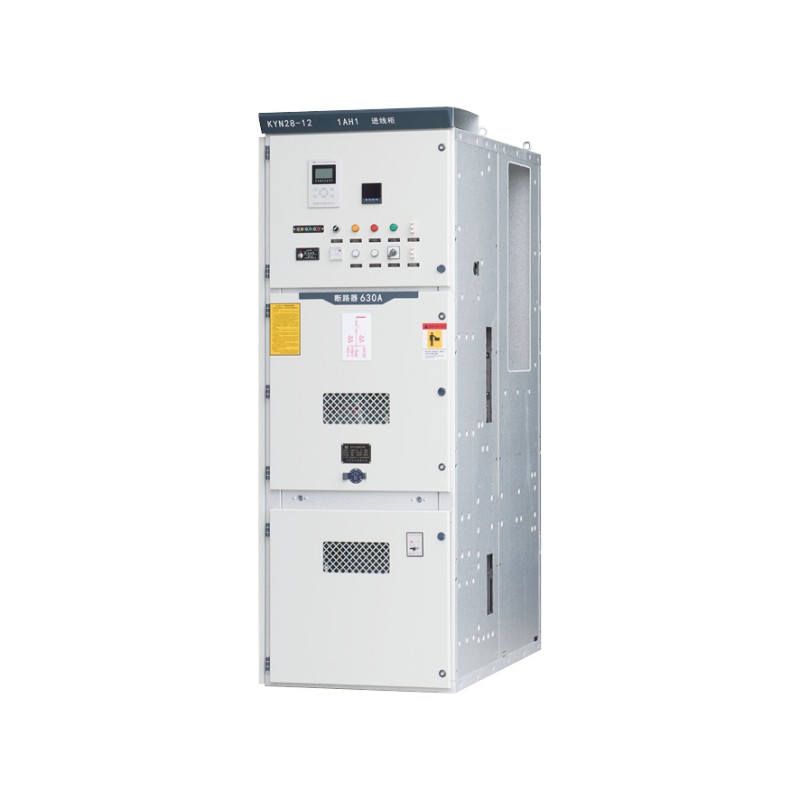

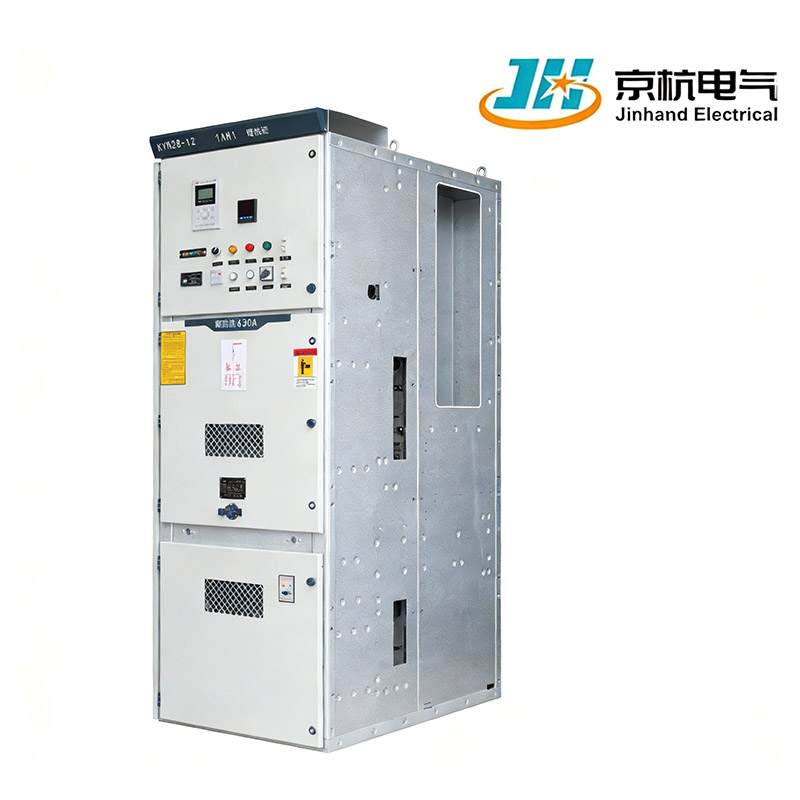

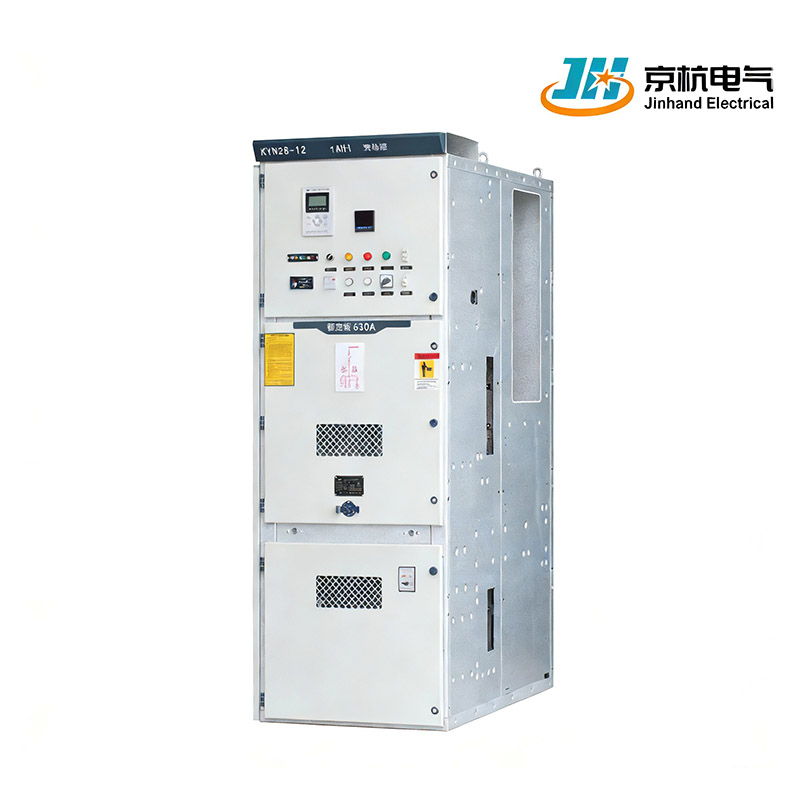

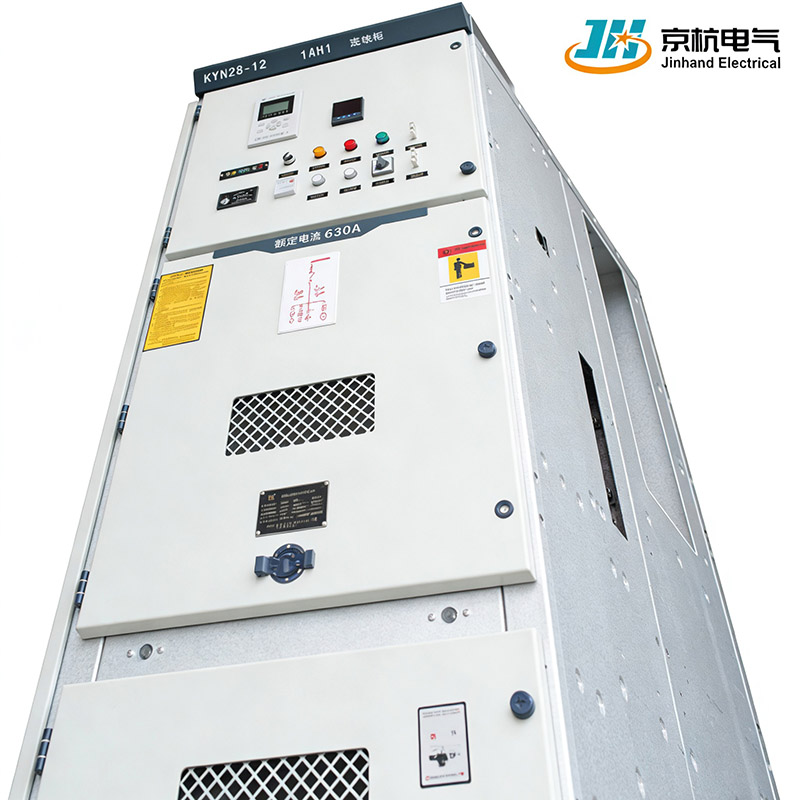

실내 금속폐쇄형 배전반

Model:KYN28-12

KYN28-12 실내 금속 폐쇄형 전기 개폐 장치는 3.6-12kV 3상 AC 50Hz 전력망에 적합합니다. 이는 전기 에너지를 수신 및 분배하고 회로에 대한 제어, 모니터링 및 보호 기능을 제공하도록 설계되었습니다. 단일 버스바, 단면화된 단일 버스바 또는 이중 버스바 시스템에 사용할 수 있습니다.

문의 보내기

제품 설명

진한전기(주)는 중국 현지 공장에 설립된 고품질 전기기기 공급업체로서 여러 국가와 지역에 성공적으로 제품을 수출해 고객들로부터 폭넓은 호평을 받고 있습니다. 회사에서 제공하는 KYN28-12 실내 금속 폐쇄형 전기 배전반은 높은 보호 수준을 갖추고 있어 다양한 복잡한 환경에서 실내 배전을 위한 이상적인 선택입니다.

장점

1. 넓은 전압 범위 : 3.6-12kV 3 상 AC 50Hz 전력망에 적합하여 다양한 애플리케이션에 다목적으로 사용할 수 있습니다.
2. 효율적인 에너지 관리: 전기 에너지의 효과적인 수신 및 분배를 위해 설계되어 전체 시스템 효율성을 향상시킵니다.
3. 강력한 보호 및 모니터링: 회로에 대한 안정적인 제어, 모니터링 및 보호 기능을 제공하여 안전한 작동을 보장합니다.
4. 유연한 시스템 구성: 단일 버스바, 단면화된 단일 버스바 또는 이중 버스바 시스템에 활용하여 다양한 설치 요구 사항을 수용할 수 있습니다.

주요 기술 매개변수

이름		단위	매개변수
정격전압		kV	12
메인 버스바의 정격 전류		헤르츠	50
정격주파수		A	630,1250,1600,2000,2500,3150
정격전류		A	630,1250,1600,2000,2500,3150
접지회로(2S)의 정격 단시간 내전류		카	13.9,17.4,21.8,27.4,34.8
주회로(4S)의 정격 단시간 내전류		카	16,20,25,31.5,40
정격피크 내전류(피크)		카	40,50,63,80,100
정격단락차단전류		카	25,31.5,40
정격 절연 수준	1min 상용주파 내전압	kV	접지 단계: 42; 골절: 48
정격 절연 수준	번개 전류 내전압	kV	접지 단계: 75; 골절: 48
보호 수준			쉘은 IP4X입니다.

주요 특징

1. 기갑 디자인: 기갑 구조는 까다로운 환경에 적합한 안전성과 내구성을 향상시킵니다.
2. 금속으로 둘러싸인 구조: 금속으로 둘러싸인 디자인은 외부 요인으로부터 내부 구성 요소를 보호하여 신뢰성을 향상시킵니다.
3. 모듈식 설계: 모듈식 접근 방식을 통해 변화하는 요구 사항에 맞춰 쉽게 확장하고 적응할 수 있습니다.
4. 사용자 친화적인 인터페이스: 간단한 작동 및 모니터링을 위해 사용자 친화적인 컨트롤 및 표시기로 설계되었습니다.

제품 하이라이트

1.장갑 인출형 금속 폐쇄 개폐 장치: 독립적인 구획이 있는 완전 금속 피복 구조가 특징입니다. IP4X 보호 등급을 달성하여 안전하고 안정적인 작동을 보장합니다. 유틸리티, 산업/광업 및 인프라를 위한 실내 배전 애플리케이션에 널리 사용됩니다.
2. 높은 정격 매개변수, 광범위한 적용 범위: 정격 전압은 3.6-12kV를 포괄합니다. 메인 버스바 정격 전류는 최대 3150A, 정격 단락 차단 전류는 최대 40kA, 정격 단시간 전류(4s)는 최대 40kA입니다. 일반 배전 변전소부터 대규모 산업 프로젝트까지 다양한 부하 요구 사항을 충족합니다.
3. 모듈식 설계, 유연한 적응: 표준화된 모듈과 범용 액세서리를 활용하여 다양한 기본 구성표의 유연한 조합을 지원합니다. 캐비닛을 나란히 확장할 수 있어 향후 용량 확장 및 수정이 용이하고 수명 주기 비용이 절감됩니다.
4. 지능형 제어, 안전하고 편리함: 실시간 디스플레이, 온도/습도 제어, 회로 차단기 상태 표시, 스프링 충전 표시, 고전압 위상 확인, 음성 오작동 방지 프롬프트 및 RS485 통신 인터페이스를 갖춘 통합 지능형 제어 장치 옵션입니다. 상태 시각화 및 원격 모니터링이 가능합니다.
5. 고품질 부품 및 장인 정신: 진공 회로 차단기와 같은 주요 부품은 국내외 유명 브랜드 중에서 선택할 수 있습니다. 부스바는 주석 도금된 고품질 전해 구리를 사용합니다. 인클로저는 알루미늄-아연 코팅 강철 또는 정전 분체 코팅 처리된 냉간 압연 강철판으로 제작되어 장기적으로 안정적인 작동을 보장합니다.

FAQ

1.Q1: KYN28-12 스위치기어를 이중 버스바 시스템에 사용할 수 있습니까?
답: 그렇습니다. 이 제품은 단일 부스바, 섹션라이저가 있는 단일 부스바, 이중 부스바를 포함한 다양한 주요 배선 방식을 지원합니다. 이중 버스바 구성의 경우 해당 버스바 단로기 및 연동 메커니즘을 구성해야 합니다. 주문 시 명확한 단선 다이어그램을 제공하십시오.
Q2: IP4X 보호 등급은 구체적으로 무엇을 의미합니까? 방진 및 방수 기능이 있나요?
A: IP4X는 직경이 1.0mm보다 큰 고체에 대한 보호와 공구, 전선 등으로 충전부에 접근하는 것을 방지하는 높은 수준의 먼지 보호를 나타냅니다. 방수 등급을 직접적으로 나타내지는 않습니다. 방수가 필요한 경우 IPX 등급을 선택해야 하지만 일반적으로 실내 설치의 경우 IP4X로 충분합니다.
Q3: 인출형 차단기는 작동 및 유지 관리가 용이합니까?
A: 네, 매우 편리합니다. 트럭에는 서비스, 테스트 및 연결 해제 위치가 명확하게 정의되어 쉽고 쉽게 작동할 수 있는 나사형 랙 메커니즘이 장착되어 있습니다. 동일한 사양의 트럭은 상호 호환성이 뛰어나며 안전한 작동을 위한 포괄적인 기계 및 전기 인터록 기능을 갖추고 있습니다. 정기 유지보수는 주로 차단기의 기계적 특성 및 접점 점검을 포함하며, 이는 정전 후 차단기 트럭을 인출하여 수행할 수 있습니다.
Q4: 마이크로프로세서 기반 보호 계전기와 통합 자동화 시스템을 통합할 수 있나요?
답: 물론이죠. 릴레이/계기실은 충분한 공간을 제공합니다. 표준 구성을 사용하면 마이크로프로세서 기반 다기능 보호 계전기로 업그레이드할 수 있는 기존 계전기를 설치할 수 있습니다. 변전소 통합 자동화 시스템 또는 에너지 관리 플랫폼에 쉽게 통합할 수 있도록 다양한 통신 프로토콜을 지원합니다.
