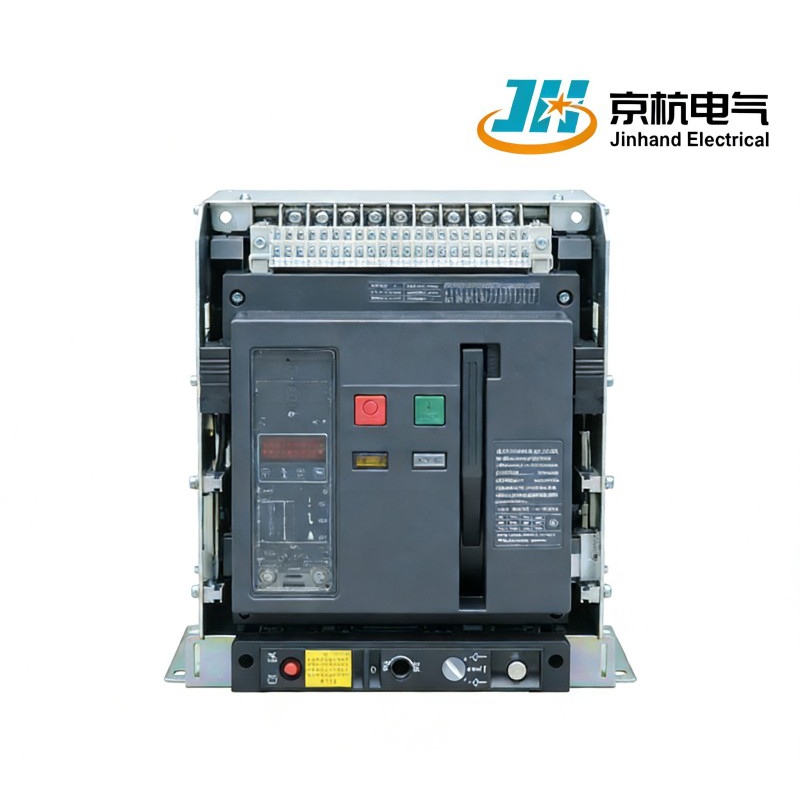

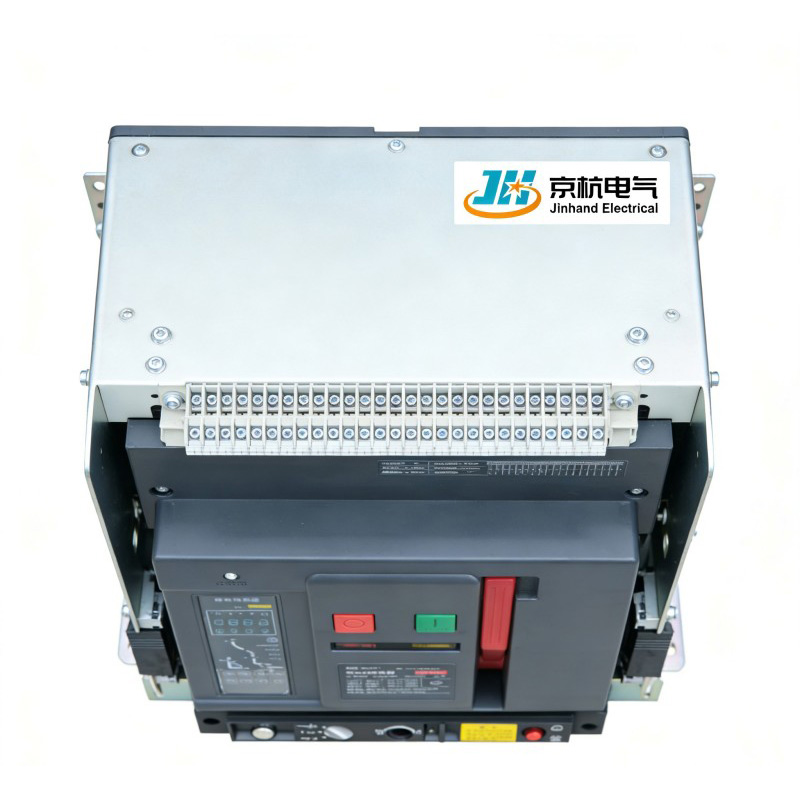

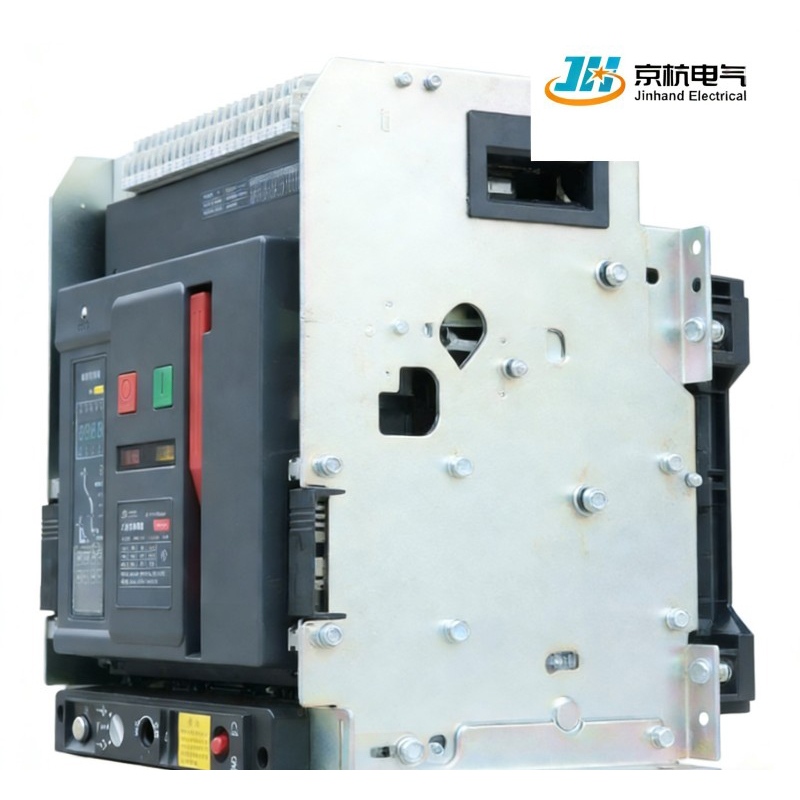

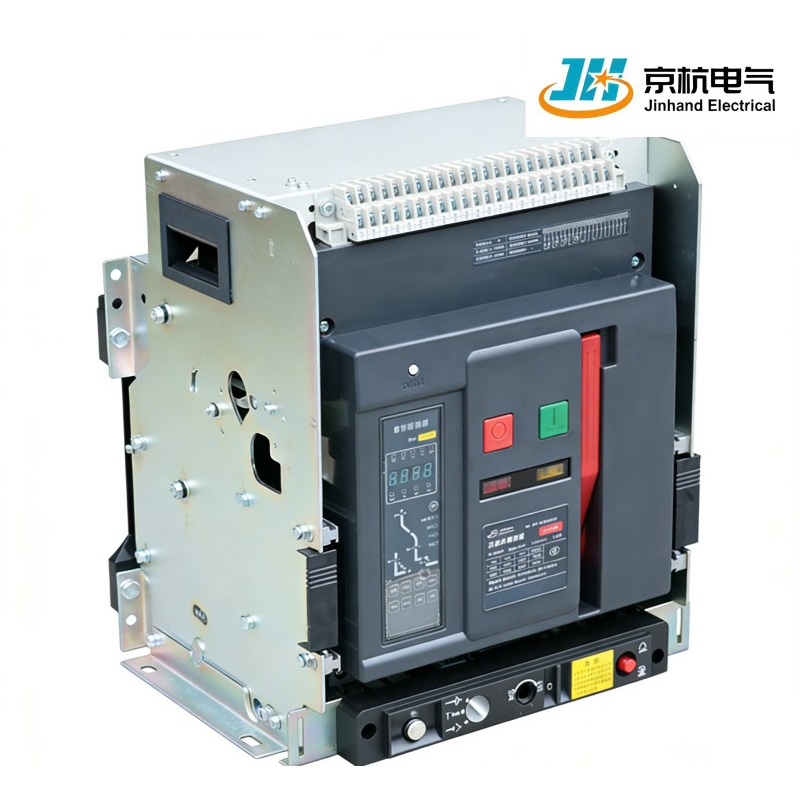

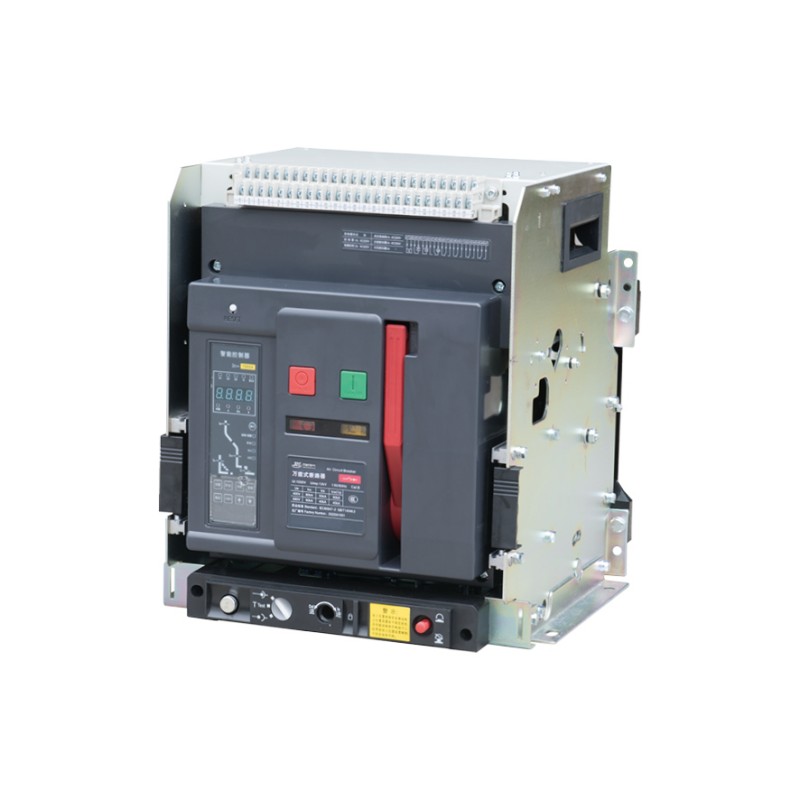

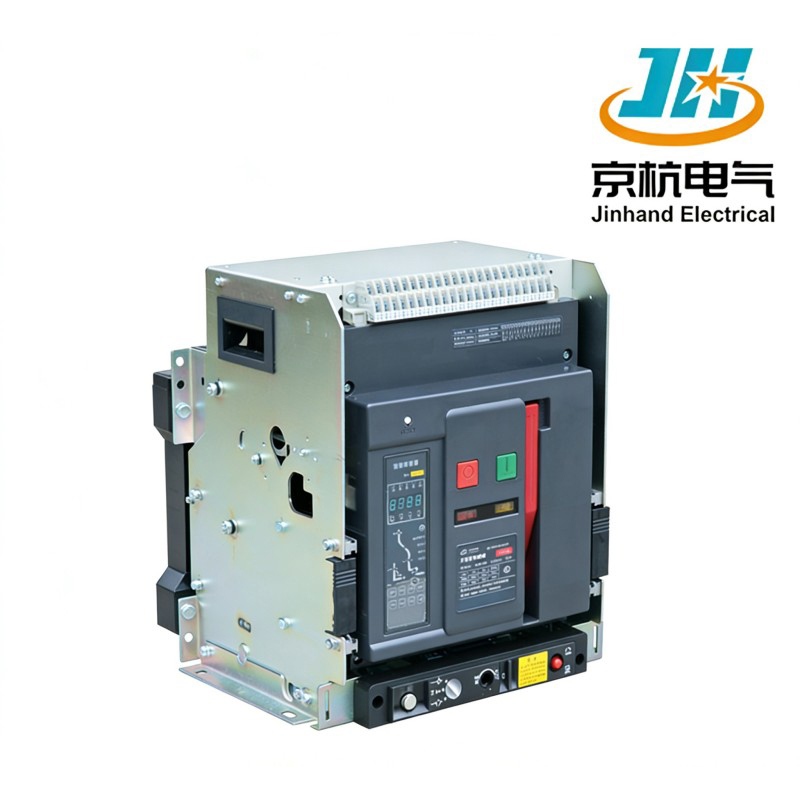

중국 Jinhand Electrical의 JHW1 지능형 성형 케이스 회로 차단기는 최대 1140V 및 6300A의 AC 50Hz/60Hz 네트워크에 대한 다양한 보호 기능을 제공합니다. 이 공장 직접 솔루션은 개방형 통신 인터페이스를 통한 선택적 트리핑 및 원격 자동화를 통해 스마트 과부하, 단락, 저전압 및 지락 보호 기능을 제공합니다. 신뢰할 수 있는 제조업체이자 공급업체로서 당사는 안정적인 전력 분배와 향상된 작동 안전성을 보장합니다.
1. 지능형 보호: 정밀한 선택 트리핑 기능을 통해 전원 공급 장치의 신뢰성을 높이고 불필요한 정전을 방지합니다.
2. 넓은 전류 범위: 200A~6300A의 정격 전류를 지원하므로 다양한 배전 요구 사항에 적합합니다.
3. 원격 기능: 원격 제어, 신호, 측정 및 조정을 위한 개방형 통신 인터페이스를 갖추고 있어 자동화 시스템과의 통합이 용이합니다.
| 모델 및 프레임 전류 Im | DJW3-1000 | DJW3-2000 | DJW3-3200 | DJW3-4000 | DJW3-6300 | |
| 정격 전류 입력(A) | 2004006308001000 | 6308001000125016002000 | 2000250029003200 | 320036004000 | 400050006300 | |
| 중성극 정격 전류 입력(A) | 100%인 | 100%인 | 100%인 | 100%인 | 50%포함 | |
| 정격사용전압 Ue(V) | AC400 | AC400/690 | AC400 | |||
| 주파수(Hz) | 50 | |||||
| 극수 | 3P/4P | |||||
| 정격 임펄스 내전압 Uimp(KV) | 12 | |||||
| 정격절연전압 Ui(V) | AC1000 | |||||
| 상용주파 내전압(V)1min | 2200 | |||||
| 정격 극한단락차단용량 lcu(kA) | AC400V | 50 | 80 | 100 | 100 | 120 |
| AC690V | 30 | 50 | 65 | 65 | 80 | |
| 정격사용단락차단용량 lcs(kA) | AC400V | 50 | 50 | 65 | 65 | 85 |
| AC690V | 25 | 40 | 65 | 65 | 65 | |
| 정격 단시간 전류 Icw 1s(kA) | AC400V | 40 | 50 | 65 | 65 | 80 |
| AC690V | 25 | 40 | 65 | 65 | 65 | |
| 사용수명(회) 2500 이하 : 3분에 1회 2500 이하 : 6분에 1회 | 전기적 수명 | 7500 | 7500 | 6000 | 6000 | 2000 |
| 기계적 수명 | 15000 | 15000 | 10000 | 10000 | 4000 | |
1. 정격 사양: 정격 전압이 최대 400V ~ 1140V인 AC 50Hz/60Hz 배전 네트워크에 적합합니다.
2. 포괄적인 오류 보호: 과부하, 저전압, 단락 및 단상 접지 오류로부터 보호하여 전선과 장비를 보호합니다.
3. 높은 임펄스 내전압: 고도 2000미터에서 8000V의 임펄스를 견딜 수 있으며 다양한 고도에 맞게 조정 가능합니다(최대 12000V).
4. 아이솔레이터 기능: 지능형 컨트롤러나 센서가 장착되지 않은 경우 아이솔레이터로 기능하여 애플리케이션의 다양성을 보장할 수 있습니다.
1. 전체 전류 범위 지능형 보호: 과부하, 단락, 저전압 및 접지 오류 보호를 통합하여 200A~6300A의 전체 전류 범위를 포괄합니다.
2. 스마트 선택적 트리핑: 업스트림 보호와 다운스트림 보호 간의 선택적 조정을 위한 시간-전류 식별 기능을 갖추고 있어 오류 정전 영역을 최소화하고 전원 공급 장치 연속성을 향상시킵니다.
3. 개방형 통신 인터페이스: Modbus, Profibus, DeviceNet 등의 프로토콜을 지원하여 원격 모니터링, 매개변수 설정 및 오류 진단이 가능합니다.
4. 높은 차단 용량: 최대 120kA(400V 시스템)의 최대 단락 차단 용량으로 까다로운 배전 환경에 적합합니다.
1. 지능형 경고 및 상태 모니터링: 온도, 전류 및 결함 파형 기록을 위한 내장 센서는 예측 유지 관리를 지원하고 예상치 못한 오류를 줄입니다.
2. 모듈식 플러그 앤 플레이 설계: 지능형 컨트롤러, 통신 모듈 및 보조 접점은 빠른 교체를 위해 플러그형이므로 유지 관리 중단 시간이 최소화됩니다.
3.긴 전기적 및 기계적 수명: 전기적 수명은 최대 7,500회, 기계적 수명은 최대 15,000회이므로 교체 빈도가 크게 줄어듭니다.
4. 전력 품질 모니터링 기능: 고조파 및 전압 변동을 실시간으로 모니터링하여 에너지 효율 관리를 지원하는 옵션 전력 품질 분석 모듈입니다.
1. 표준화된 컴팩트 포장: 팔레트 또는 컨테이너 운송에 적합한 명확한 라벨이 붙은 산업 등급의 충격 및 습기 방지 포장입니다.
2. 즉시 설치 가능한 설계: 선적 전에 사전 구성 및 기능 테스트를 거쳤으며 명확하게 표시된 단자를 사용하여 DIN 레일 또는 고정 장착을 지원합니다.
3. 유연한 장착 옵션: 수직 또는 수평 설치를 지원하며 다양한 분배 패널, 인출형 장치 및 고정 구획 스위치기어와 호환됩니다.
4. 글로벌 물류 네트워크: Door to Door 배송, 통관 및 현지화된 지원을 위해 전문 물류 제공업체와 제휴합니다.
1. 높은 보호 등급 설계: 최대 IP40(캐비닛에 설치된 경우 IP54)의 인클로저 보호 등급, 먼지 및 손가락 안전, 산업 환경에 적합합니다.
2.고도 전기 성능: 고도 2,000미터에서 8,000V 임펄스 내전압을 유지하며, 고고도 애플리케이션을 위해 최대 12,000V까지 조정 가능합니다.
3.넓은 작동 온도 범위: -25℃에서 +70℃까지 안정적인 작동이 가능하며, 글로벌 기후 적응성을 위한 더욱 넓은 보관 온도 범위를 제공합니다.
4. 강력한 간섭 내성: 전자기 호환성은 IEC 60947-2를 준수하며 서지 및 빠른 과도 간섭에 강합니다.
1.완전 자동화된 조립 및 테스트 라인: 주요 공정에서는 육안 검사와 레이저 마킹이 통합된 로봇 조립을 사용합니다.
2. 엄격한 유형 테스트 검증: 각 제품 시리즈는 온도 상승, 단시간 내구성, 수명 및 EMC 테스트를 포함한 전체 유형 테스트를 거칩니다.
3.친환경 소재 적용: 고강도, 난연성, 내아크성 플라스틱으로 제작된 인클로저; 내부 금속 부품에는 은 또는 주석 도금이 적용되어 있습니다.
4. 전체 프로세스 품질 추적성: MES 시스템은 원자재부터 완제품까지 포괄적인 데이터 기록 및 추적성을 가능하게 합니다.
1.DC 시스템에 적합한가요?
이 시리즈는 AC 시스템 전용으로 설계되었습니다. DC 애플리케이션에는 전용 DC 회로 차단기 모델이 필요합니다.
2.지능형 컨트롤러를 현장에서 업그레이드할 수 있나요?
통신 인터페이스 또는 USB 포트를 통해 펌웨어 온라인 업그레이드를 지원합니다.
3. 설치 시 열 방출을 고려해야 합니까?
위와 아래에 적절한 환기 공간을 두는 것이 좋습니다. 열 방출과 성능을 보장하기 위해 여러 장치의 밀집된 클러스터링을 피하십시오.
4.균형 잡힌 4극 보호를 지원합니까?
4극 모델은 전극 보호 지원과 함께 50% 또는 100%의 중성극 정격 전류 옵션을 제공합니다.
5.통신 인터페이스가 절연되어 있습니까?
통신 인터페이스에는 강력한 간섭 내성과 장거리 전송을 위한 광커플러 절연 기능이 있습니다.
