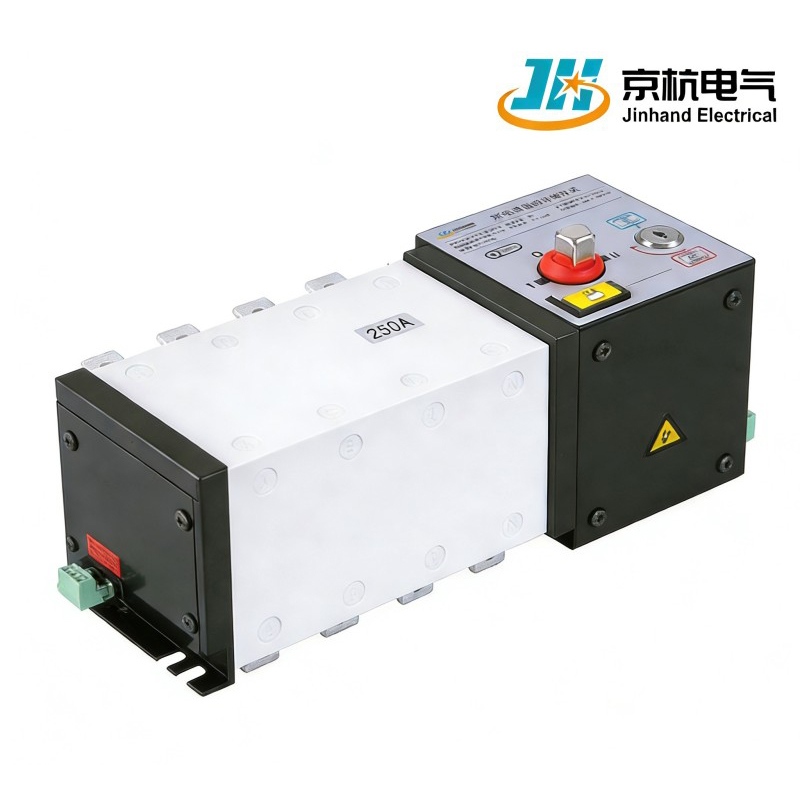

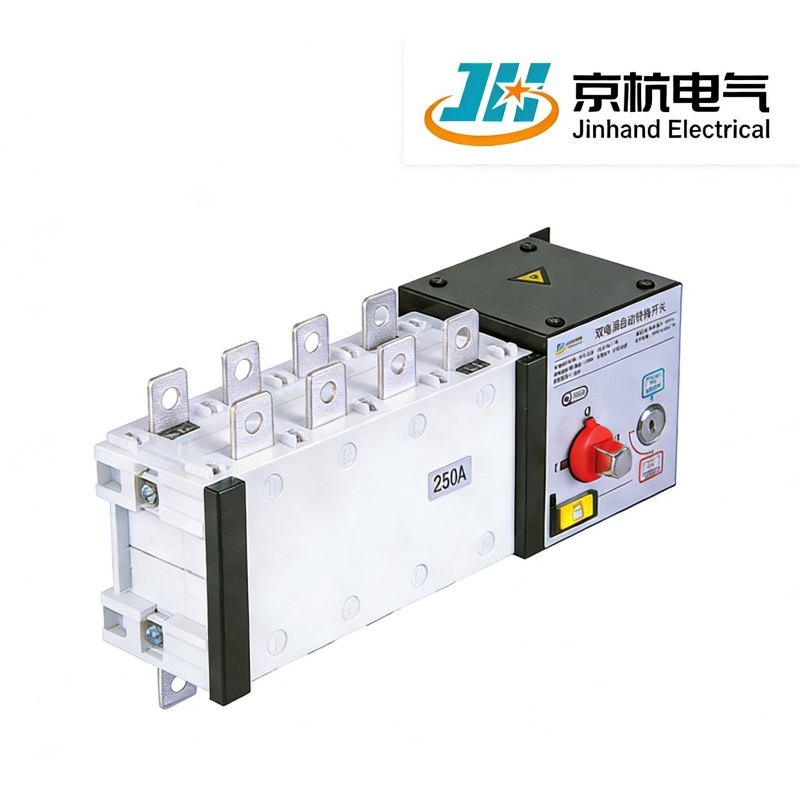

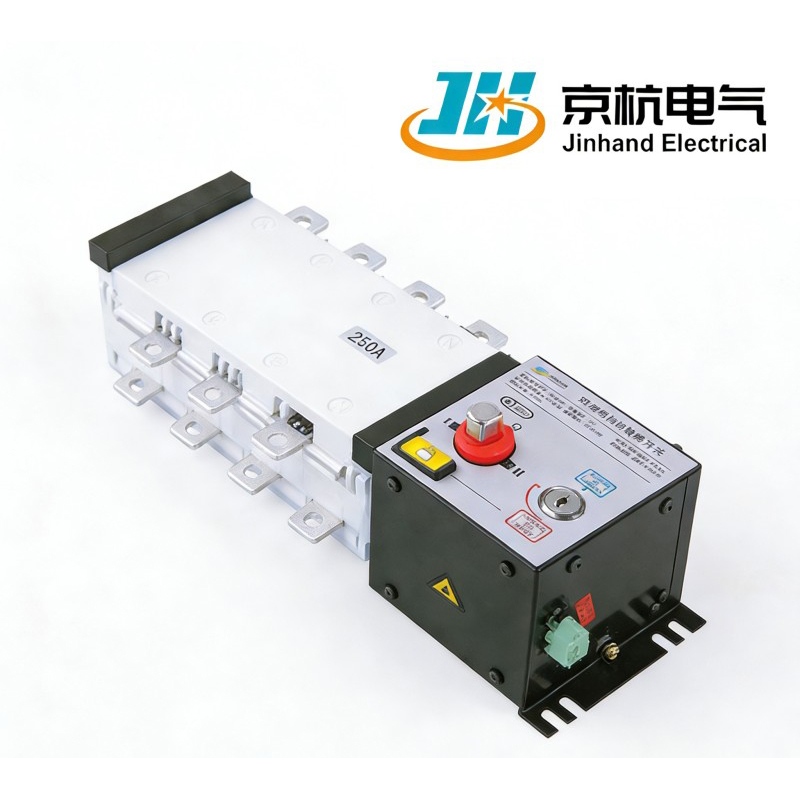

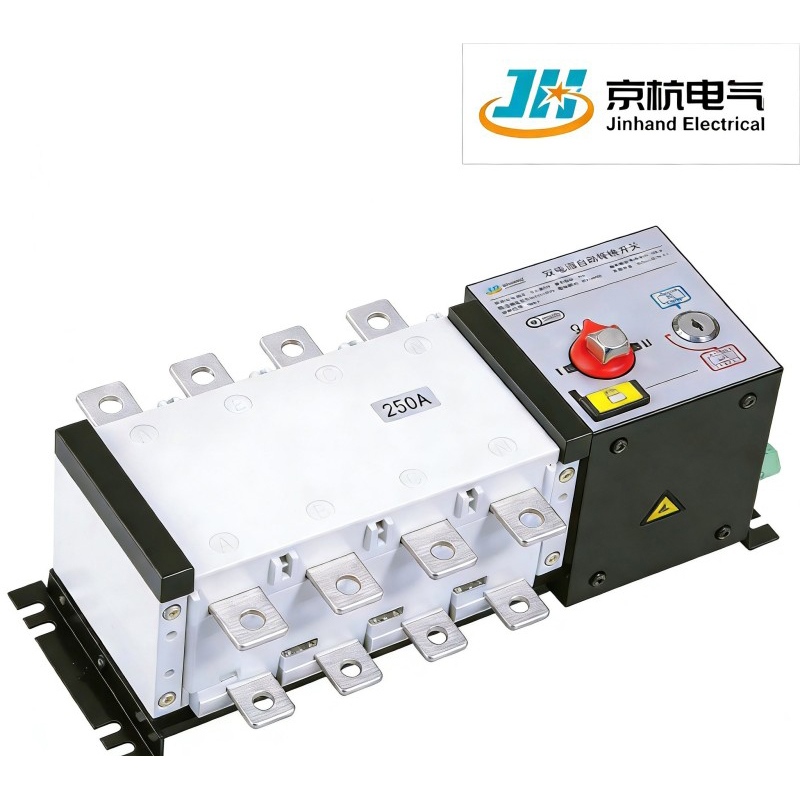

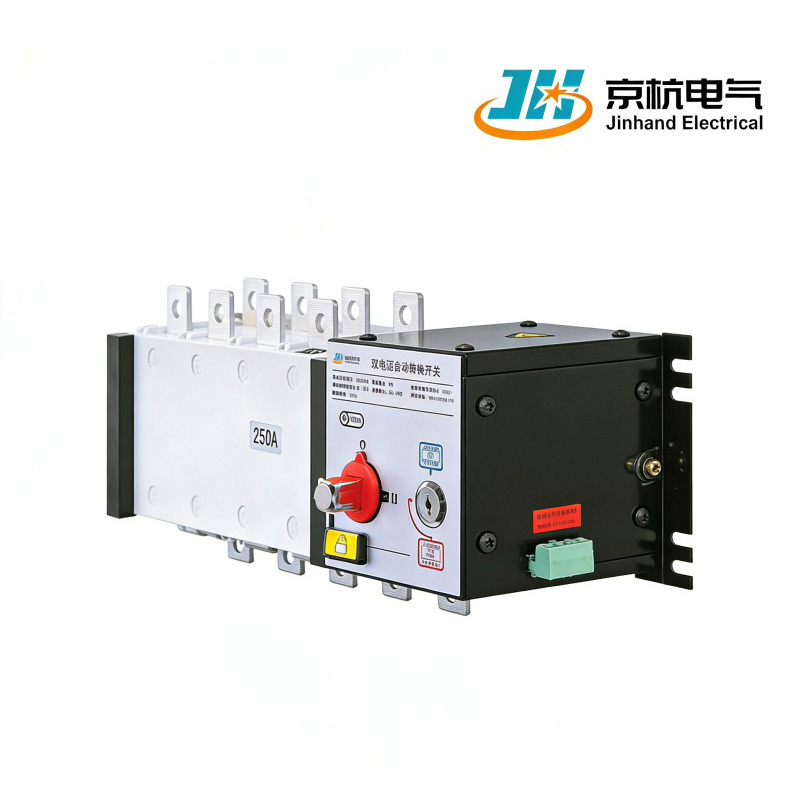

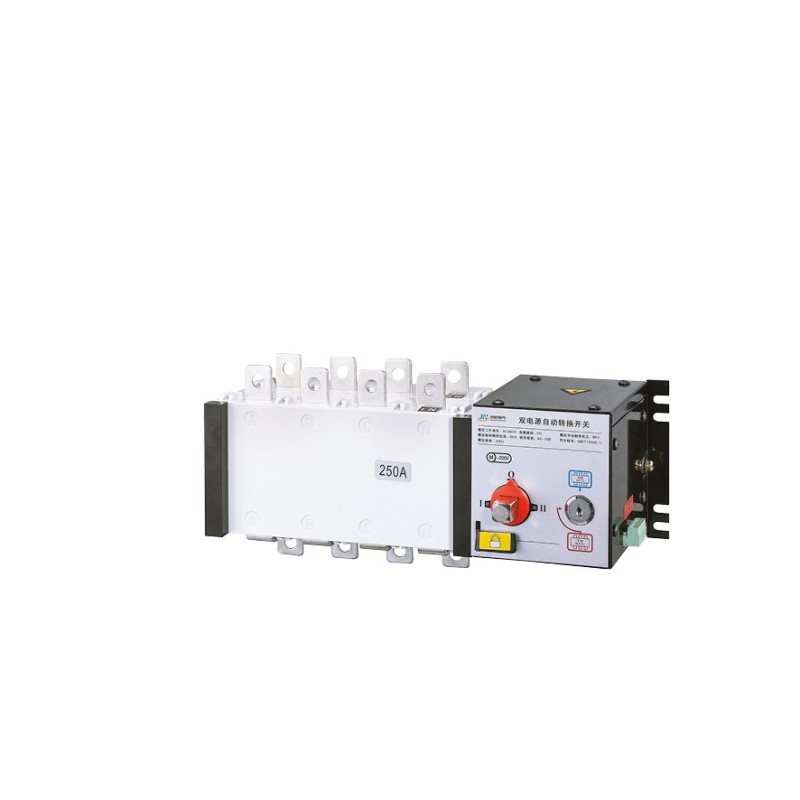

진핸드 전기에서 제조한 JHQ2 이중 전원 자동 전환 스위치는 스위칭 및 논리 제어 기능을 결합한 통합 전기 기계 장치입니다. 이 제품은 전압 및 주파수 감지, 통신 인터페이스, 전기/기계적 연동 기능을 갖추고 있어 자동, 원격 및 비상 수동 작동을 지원합니다. 콤팩트하고 스타일리시한 디자인으로 금속 케이스와 유리섬유 불포화 폴리에스터 수지 인클로저에 내장되어 탁월한 유전 특성과 높은 작동 안전성을 제공합니다. 제로 크로싱 스위칭 기능을 통해 원활하고 빠른 회로 전송이 가능합니다. 신뢰할 수 있는 공급업체이자 공장으로서 당사는 다양한 응용 분야에서 전기 안전 성능을 향상시키기 위해 완전한 기능을 갖춘 전환 스위치를 제공합니다.
1. 통합 기능: JHQ2 자동 전환 스위치는 스위칭 및 논리 제어 기능을 단일 장치에 결합하여 설치 및 작동을 단순화합니다.
2. 향상된 전기 안전성: 전기 및 기계적 연동과 같은 기능은 회로 전환 중에 안전한 절연을 보장하여 전기 안전 성능을 크게 향상시킵니다.
3. 다양한 제어 옵션: 자동, 원격 전기 및 비상 수동 제어를 지원하여 다양한 작동 시나리오에 유연성을 제공합니다.
4.빠른 회로 전환: 빠르고 효율적인 회로 전환을 위해 설계되어 가동 중지 시간을 최소화하고 안정적인 성능을 보장합니다.
| 정격전류 | 100A | 160A | 250A | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2000A | 2500A | 3200A | |
| 정격 절연 전압 Ui | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 1000V | 1000V | 1000V | |
| 유전 강도(V) | 5000 | 5000 | 5000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 |
|
|
|
|
| 정격 임펄스 내전압 Uimp(kV)(설치 범주 IV) | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| 정격사용전류 le(A) | AC-31A | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| AC-33A | 80 | 160 | 250 | 340 | 536 |
|
|
|
|
1250 | 1250 | 1250 | |
| AC-35A | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | |
| 모터 출력 P(kW) | 32 | 80 | 132 | 220 | 280 |
|
|
|
|
|
|
|
|
| 정격 단시간 내전류 lcw(kA Rms)0.1s/1s | 9/5 | 20/10 | 12/25 | 40/20 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 |
|
|
|
|
| 정격차단용량(A Rms)AC33400V | 800 | 1000 | 1600 | 3200 | 3200 |
|
|
|
|
8 | 8 | 8 | |
| 정격투입용량(A Rms)AC33400V | 1000 | 1250 | 2000 | 4000 | 4000 |
|
|
|
|
10 | 10 | 10 | |
| 정격단락투입용량 lcw(kA peak) | 10 | 12 | 17 | 30 | 30 |
|
|
|
|
|
|
|
|
| 기계적 수명(사이클 작동) | 10000 | 10000 | 10000 | 5500 | 5500 | 4000 | 4000 | 4000 | 4000 |
|
|
|
|
| 전기적 수명 COSΦ=0.65 AC33 | 1500 | 1000 | 100 | 500 | 500 | 500 | 500 | 500 | 500 |
|
|
|
|
| 전환 시간 | I-0-11/11-0-1 | 2 | 1.0 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 |
| 전기 제어 에너지 소비 | 24V(DC)(w) | 50 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 |
|
|
|
| 230V(DC)(w) | 50 | 75 | 75 | 45 | 90 | 90 | 90 | 90 | 90 |
|
|
|
|
| 작동 토크(Nm) | 15 | 22 | 30 | 45 | 45 | 55 | 55 | 55 | 55 |
|
|
|
|
1. 전압 및 주파수 감지: 전기 상태를 정확하게 모니터링하기 위한 전압 및 주파수 감지 기능을 갖추고 있습니다.
2.통신 인터페이스: 다른 시스템이나 장치와의 통합을 용이하게 하는 통신 인터페이스가 포함됩니다.
3. 내구성 있는 구조: 제어 섹션을 위한 금속 하우징과 유리섬유 불포화 폴리에스테르 수지로 만들어진 스위치 인클로저가 특징으로 탁월한 유전 특성과 강력한 보호 기능을 제공합니다.
4. 컴팩트하고 스타일리시한 디자인: 이 장치는 현대적이고 단순하며 컴팩트한 디자인을 자랑하며 완벽한 기능을 유지하면서도 미학적으로 만족스럽습니다.
5. 제로 위치 교차 기능: 전기 서지를 일으키지 않고 부드럽고 빠른 스위칭을 보장하여 작동 안전성과 효율성을 향상시킵니다.
1. 통합 설계: 스위칭 메커니즘과 로직 컨트롤러를 컴팩트한 구조로 결합하여 시스템 구성을 단순화하고 설치 복잡성을 줄입니다.
2. 고정밀 모니터링: 이중 전원의 실시간 모니터링을 위한 내장형 전압 및 주파수 감지 모듈로 정확하고 안정적인 스위칭을 보장합니다.
3. 다중 안전 인터록: 전기적 및 기계적 인터록 메커니즘을 모두 갖추고 있어 전원 병렬화 또는 역급전을 방지하여 시스템 안전성을 크게 향상시킵니다.
4. 제로 크로싱 스위칭: 제로 크로스 감지 기술을 활용하여 전압 영점에서 스위칭을 완료하고 아크 및 전압 서지를 효과적으로 줄이고 장비 수명을 연장합니다.
5. 넓은 전류 범위 적용 범위: 100A ~ 3200A의 정격 전류로 다양한 규모의 전력 시스템 요구 사항을 충족합니다.
1. 저에너지 제어 장치: 24V 및 230V 모두에서 90W 미만의 에너지 소비를 제어하여 상당한 에너지 절감 효과를 제공합니다.
2. 긴 기계적 및 전기적 수명: 기계적 수명은 최대 10,000주기, 전기적 수명은 최대 1,500주기(AC-33 조건에서)로 교체 및 유지 관리 빈도가 줄어듭니다.
3. 원격 모니터링 지원: 통신 인터페이스를 통해 원격 상태 쿼리 및 제어가 가능하므로 무인 작동이 가능하고 수동 검사 비용이 절감됩니다.
4. 모듈식 유지 관리: 주요 구성 요소는 독립적인 교체를 지원하여 유지 관리를 단순화하고 가동 중지 시간을 줄입니다.
1.완전 자동화된 조립 라인: 주요 프로세스는 로봇 작업을 활용하여 제품 일관성과 고품질을 보장합니다.
2. 엄격한 테스트 절차: 각 장치는 내전압, 온도 상승 및 기계적 수명을 포함한 여러 공장 테스트를 거쳐 신뢰성을 보장합니다.
3. 추적 가능한 품질 관리: 원자재부터 완제품까지 전체 프로세스 바코드 추적이 가능하여 품질 관리가 보장됩니다.
1. 지능형 논리 제어 코어: 내장형 프로그래밍 가능 논리 컨트롤러(PLC)는 맞춤형 스위칭 논리 및 보호 매개변수를 지원합니다.
2.HMI(Human-Machine Interface) 옵션: 전원 상태 및 경보 정보를 실시간으로 표시할 수 있는 LCD 디스플레이와 버튼이 장착되어 있습니다.
1."JHQ2 시리즈는 빠르고 안정적인 전환과 손쉬운 통신 인터페이스 통합으로 데이터 센터 프로젝트에서 탁월한 성능을 발휘했습니다."
2."유리섬유 인클로저는 미학적으로 아름다울 뿐만 아니라 우수한 보호 기능을 제공하므로 우리 항구의 습한 환경에 적합합니다."
1."원격 모니터링 기능은 해외 프로젝트에 대한 운영 부담을 크게 줄여줍니다. 인터페이스는 사용자 친화적이고 통합이 쉽습니다."
2."우수한 비용 대비 성능 비율, 적시 납품 및 전문적인 서비스. 그들은 우리의 장기적인 파트너입니다."
10년이 넘는 강력한 확장을 통해 Jinhand는 중국의 유명한 전기 장비 제조업체 및 공급업체 중 하나가 되었습니다. 우리 공장은 다양한 첨단 기술과 기계를 수용하고 있으며, 고품질의 중국산 제품을 합리적인 가격으로 조달할 수 있도록 귀하를 초대합니다.
