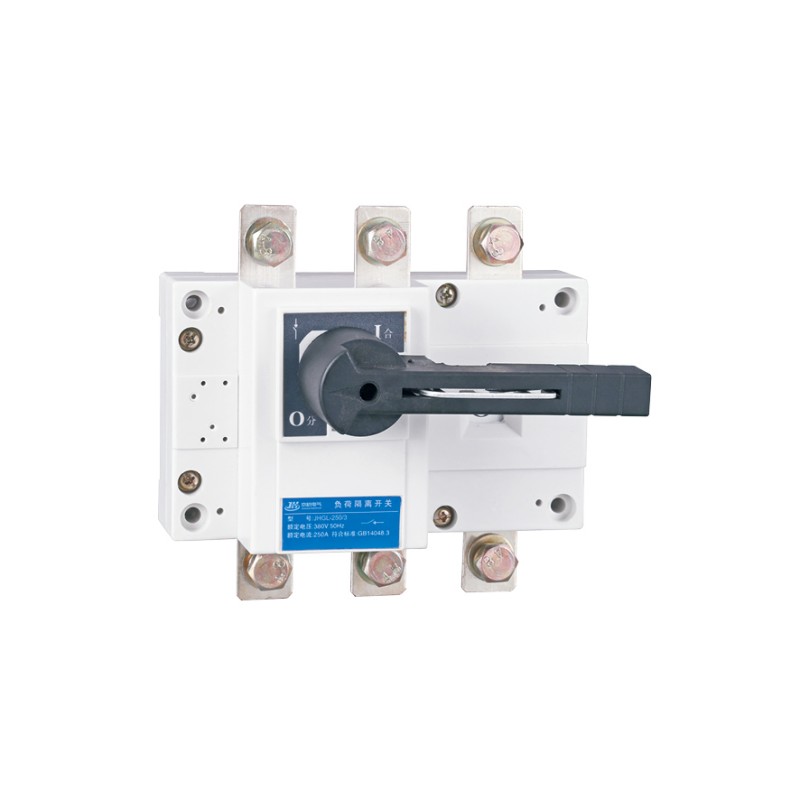

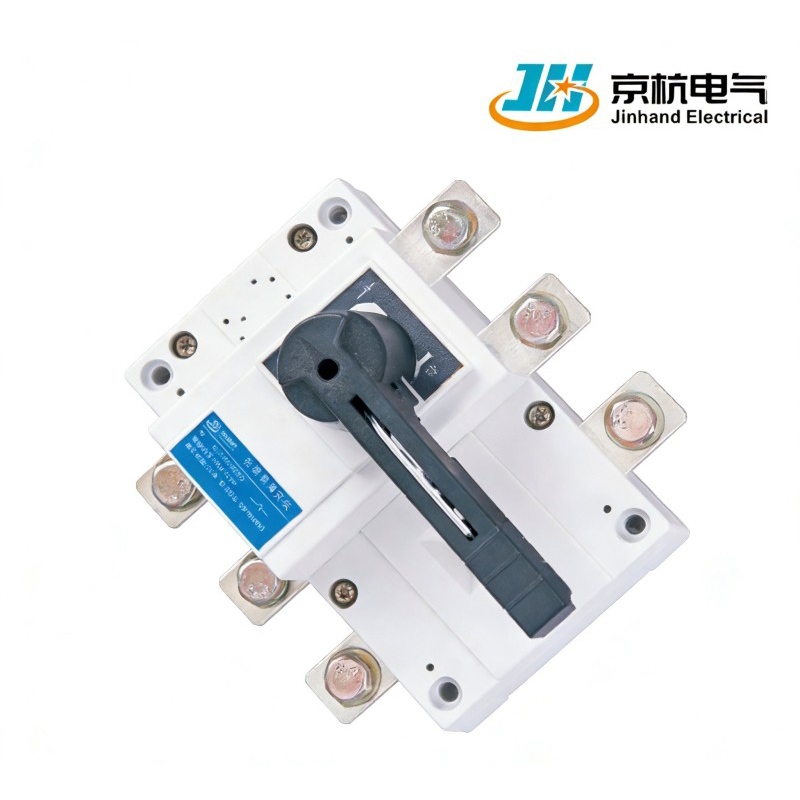

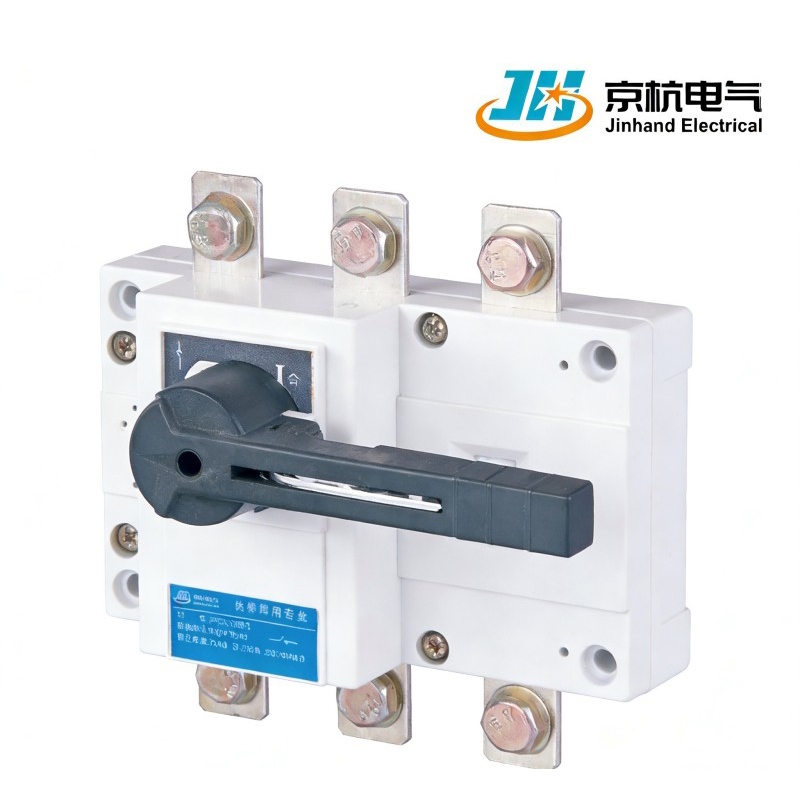

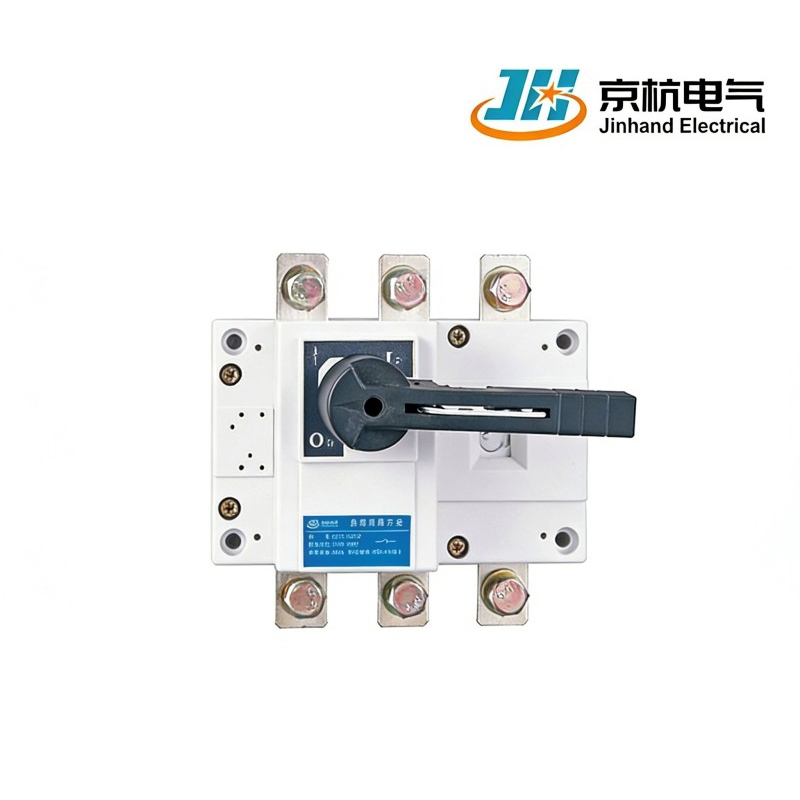

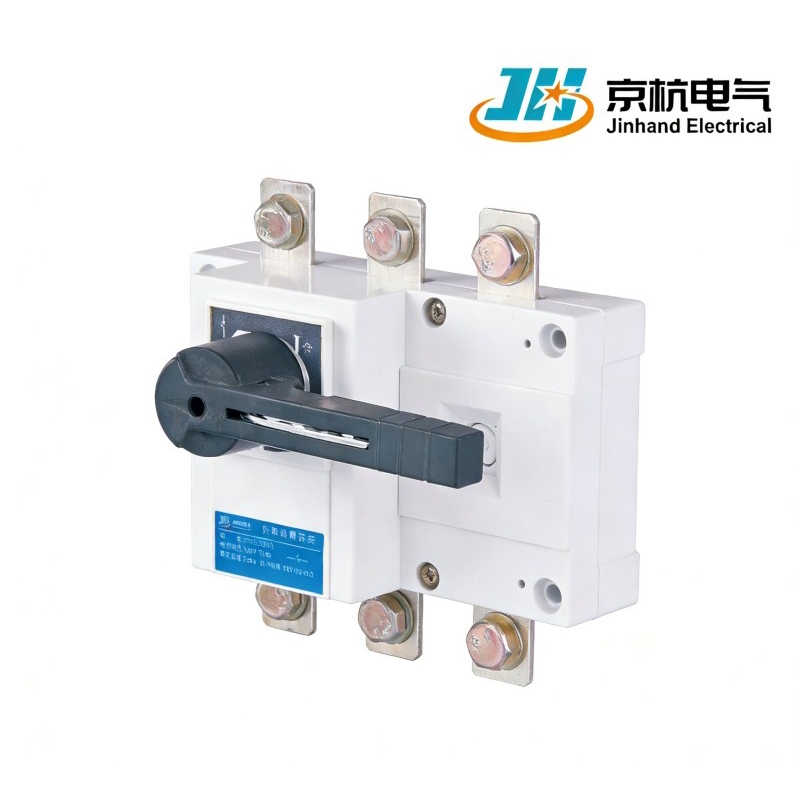

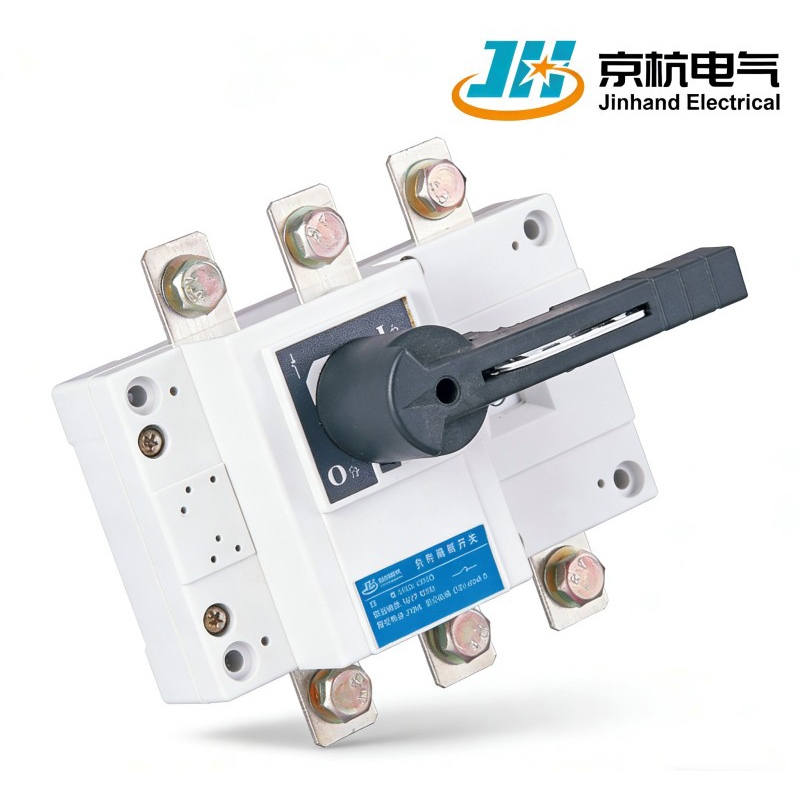

중국에서 제조된 JHGL 단로기 시리즈는 18개 사양에 걸쳐 125A~3150A 범위의 모듈식 설계를 제공합니다. 회로 연결, 분리 또는 전기 절연에 이상적이며 1000A 이상의 모델은 절연 전용으로 지정됩니다. 전면의 마킹 창은 접촉 상태를 나타내며, 직접 볼 수 있도록 요청 시 후면 관찰 창을 제공할 수 있습니다. 자세한 내용은 신뢰할 수 있는 전기 솔루션 공급업체인 당사 공장에서 제공되는 JHGL-125~1600A/H 후면 작동식 부하 단로기를 참조하십시오.
1. 모듈식 설계: JHGL 단로기 시리즈는 모듈식 기본 유형 설계를 갖추고 있어 125A에서 3150A까지 18가지 사양에 걸쳐 유연성을 허용합니다.
2. 다양한 구성: 전환 가능한 중성극을 포함하여 3극 및 4극 구성이 가능하며 다양한 회로 애플리케이션에 적합합니다.
3. 절연 기능: 1000A 이상의 모델은 전기 절연을 위해 특별히 설계되어 전기 시스템의 안전성을 향상시킵니다.
| 기존 자유 공기 열 전류 Ith(A) | 63A | 100A | 160A | 250A | 400A | 630A | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | ||
| 정격 절연 전압 Ui | 750V | 800V | 1000V | |||||||||||
| 유전 강도 | 3000V | 3500V | ||||||||||||
| 정격 임펄스 내전압 Uimp | 6kV | 8kV | 12KV | |||||||||||
| 정격 작동 전압 Ue | AC400、600V | |||||||||||||
| 정격 주파수 | 50Hz | |||||||||||||
| 활용 카테고리 | AC-21、22、23 | |||||||||||||
| 정격사용전류 le(A) | AC400V | AC-21 | 63 | 63 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| 정격 투입 용량(A) | 10le | |||||||||||||
| 정격차단용량(A) | 8le | |||||||||||||
| 정격단락투입용량 lcm(kA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 단시간 내전류 Icw(kA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| 기계적 수명(주기) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| 전기적 수명(주기) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| 작동 토크 매트릭스(N·m) | 3.5 | 3.5 | 6.5 | 10 | 15 | 15 | 27 | 60 | ||||||
| 무게 kg(손잡이 제외) | 3극 | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4극 | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
1. 접점 상태 표시: 전면의 표시 창에 접점 상태(열림 또는 닫힘)가 표시되므로 쉽게 모니터링할 수 있습니다.
2. 후면 관찰 창(옵션): 접촉 상태를 직접 볼 수 있도록 후면 관찰 창(옵션)을 제공하여 편의성을 더할 수 있습니다.
3. 창 스타일 참조: 특정 창 스타일에 대해서는 캐비닛용으로 설계된 JHGL-125~1600A/H 후면 작동 부하 단로기를 참조하십시오.
1. 모듈식 설계의 넓은 전류 범위: 125A부터 3150A까지 18개 사양을 포괄합니다. 모듈형 기본 구조는 시스템 확장 및 사용자 정의를 용이하게 합니다.
2.3극 및 4극 옵션: 다양한 배전 시스템 요구 사항을 충족하기 위해 3극 및 4극(전환 가능한 중성 극 포함)을 포함한 유연한 구성입니다.
3. 높은 절연 안전성: 1000A 이상의 모델은 전기 절연을 위해 특별히 설계되어 유지 관리 및 작동 중에 시스템 안전을 보장합니다.
4. 상태 가시성 창: 전면 패널에는 접점 열림/닫힘 상태를 명확하게 표시하는 상태 표시 창이 포함되어 있습니다. 옵션인 후면 관찰 창을 통해 캐비닛 내부를 직접 볼 수 있습니다.
5. 높은 전기 성능 : 최대 1000V의 정격 절연 전압, 최대 12kV의 충격 내전압으로 까다로운 전기 환경에 적합합니다.
1. 정밀 스탬핑 및 용접 공정: 전도성 부품은 접촉 신뢰성과 전류 전달 용량을 보장하기 위해 고정밀로 제조됩니다.
2.전범위 전기 테스트: 각 장치는 공장 품질을 보장하기 위해 내전압, 온도 상승 및 기계적 작동 테스트를 거칩니다.
3. 엄격한 노화 및 수명 테스트: 기계 및 전기 수명 검증을 위한 실제 작동 조건을 시뮬레이션하여 제품 신뢰성을 향상시킵니다.
1. 이중 전면 및 후면 관찰 창: 양쪽에서 가시성을 제공하여 작동 편의성과 캐비닛 모니터링 요구 사항을 충족하는 보기 드문 업계 디자인입니다.
2. 전환 가능한 중성극 옵션: 4극 모델은 중성극 절연을 지원하여 시스템 유연성을 높입니다.
3. 낮은 작동 토크 설계: 손쉬운 수동 조작을 위해 합리적인 작동 토크로 최적화된 기계 구조.
1.10년 이상의 절연 스위치 전문화: 성숙하고 신뢰할 수 있는 기술을 갖춘 중저압 전기 절연 및 연결 분야에 중점을 둡니다.
2.완전한 전류 사양 시리즈: 작은 전류부터 큰 전류까지 전체 범위를 포괄하여 원스톱으로 다양한 프로젝트 요구 사항을 충족합니다.
3.유연한 사용자 정의 기능: 특수 관찰 창, 작동 메커니즘, 설치 방법 등에 대한 사용자 정의 서비스를 제공합니다.
4. 글로벌 프로젝트 검증: 제품은 30개 이상의 국가에서 전력, 산업 및 인프라 프로젝트에 적용되었습니다.
1. 사전 판매 기술 선택 지원: 무료 선택 카탈로그, 3D 모델 및 기술 상담.
2. 설치 안내 및 교육: 설치 매뉴얼, 비디오 자습서 및 현장 안내 준비를 제공합니다.
3. 판매 후 빠른 응답: 전용 기술 서비스 핫라인을 구축하여 48시간 이내에 전문적인 솔루션이나 현장 지원을 제공합니다.
4. 글로벌 예비 부품 공급: 해외 예비 부품 창고는 공통 사양의 신속한 배송을 보장합니다.
10년 이상의 업계 노하우를 바탕으로 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나로 자리매김했습니다. 우리 공장은 수많은 첨단 기술과 장비를 활용하고 있으며, 경쟁력 있는 가격의 고급 중국산 제품을 구입해 보시기 바랍니다.
