몰드케이스형 차단기

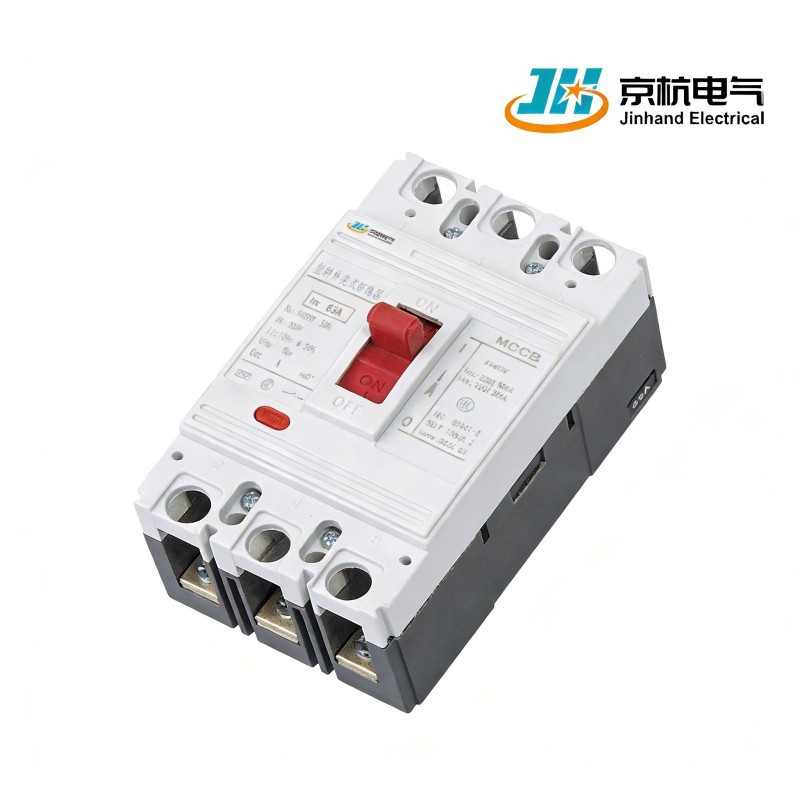

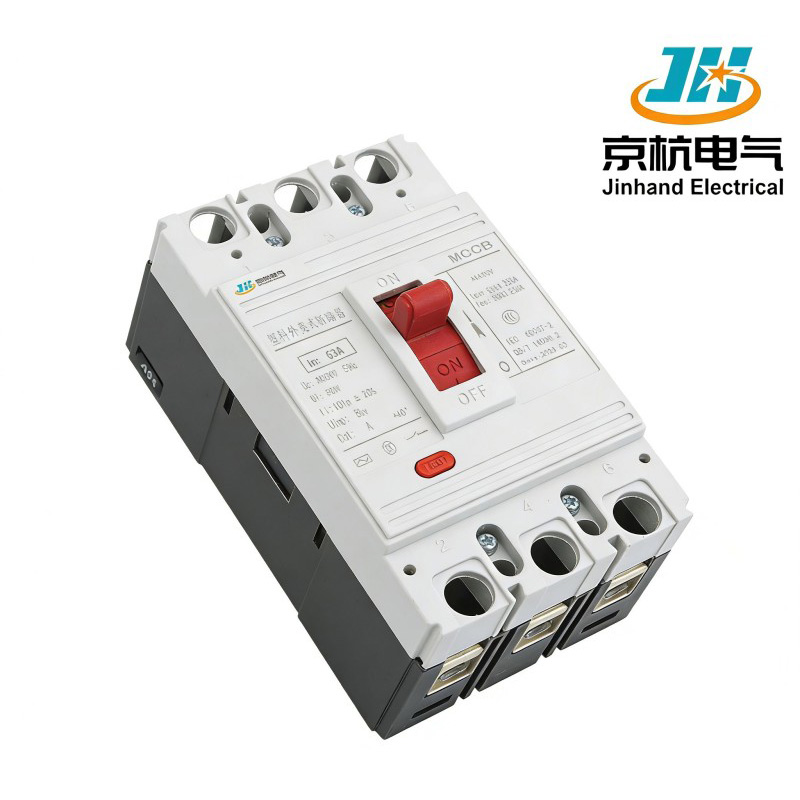

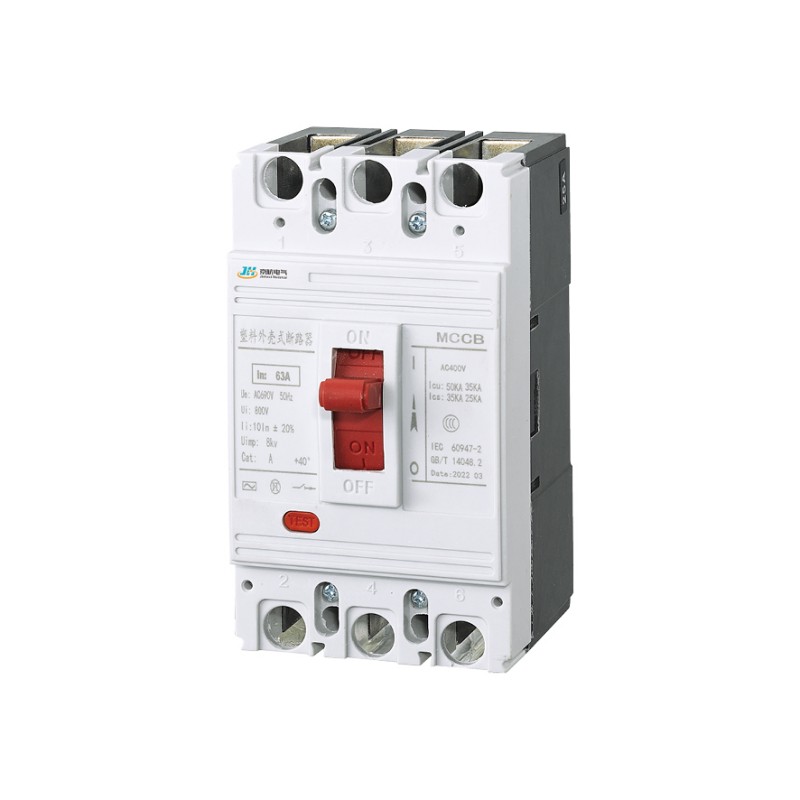

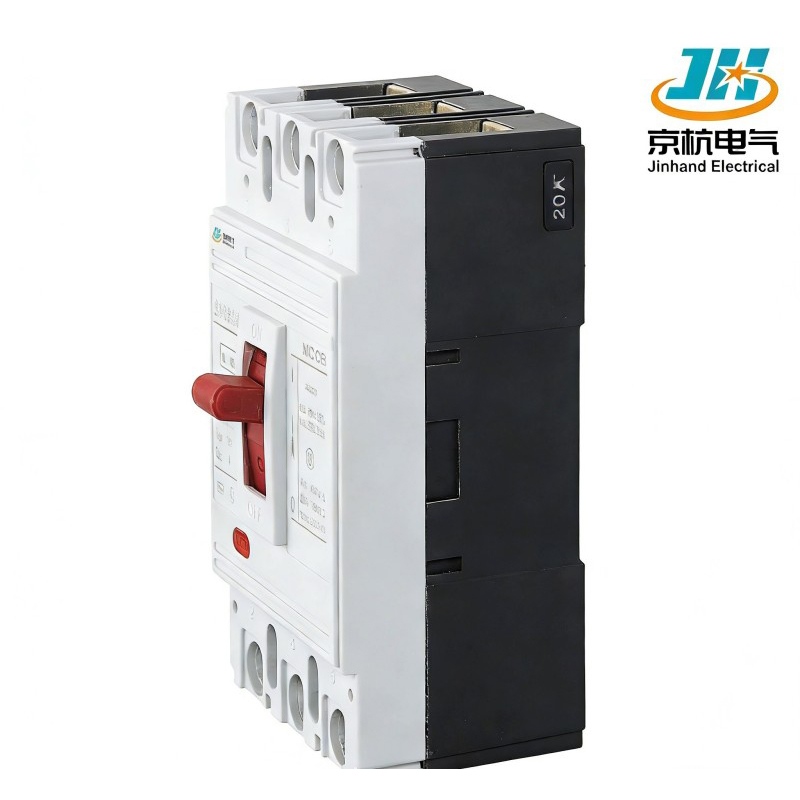

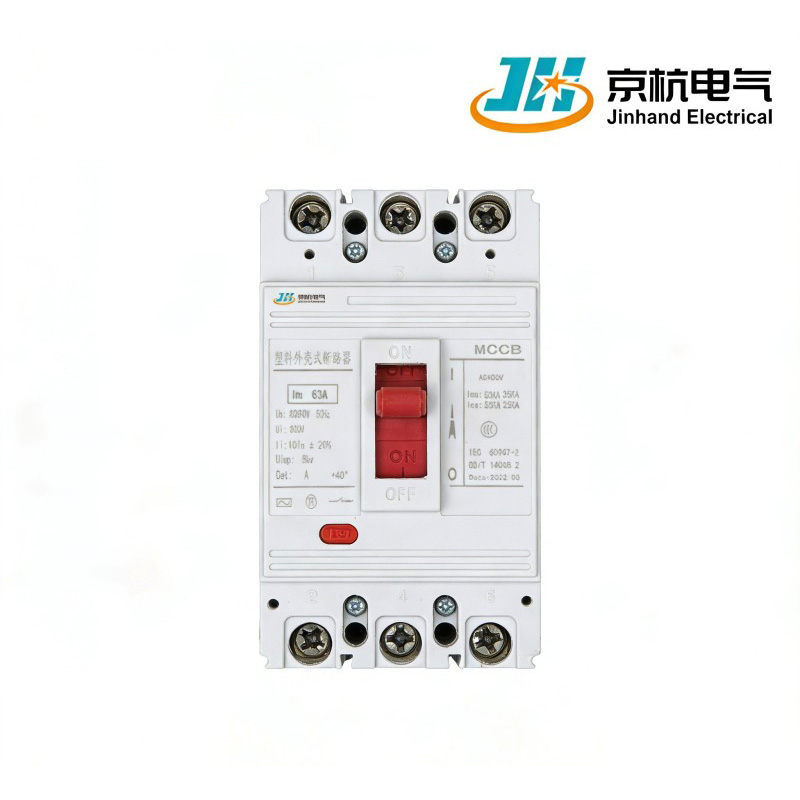

중국에 본사를 둔 Jinhand Electrical이 제조 및 공급하는 JHM1 성형 케이스형 회로 차단기는 최대 작동 전압이 690V이고 전류가 최대 1250A인 AC 50Hz 시스템용으로 설계되었습니다. 간헐적인 스위칭 및 모터 시동에 적합한 이 공장 직접 제품은 안정적인 과부하, 단락 및 저전압 보호 기능을 제공하여 전선 및 전원 공급 장비를 보호합니다.

장점

1. 포괄적인 보호: 과부하, 단락 및 저전압 보호 기능을 갖추고 있어 전선 및 장비의 안전을 보장합니다.
2. 고용량: 최대 1250A의 정격 작동 전류를 지원하므로 까다로운 애플리케이션에 적합합니다.
3. 신뢰할 수 있는 성능: 간헐적인 스위칭 및 모터 시동을 위해 설계되어 다양한 산업 환경에서 신뢰할 수 있는 작동을 제공합니다.

주요 기술 매개변수

프로젝트		JHM1-63			JHM1-125			JHM1-250			JHM1-400				JHM1-630				JHM1-800				JHM1-1250
프레임 크기 등급		63			125			250			400				630				800				1250
정격 전류 입력(A)		6/10/16/20/25/32/40/50/63			10/16/20/25/32/40/50/63/80/100/125			100/125/140/160/180/200/225/250			200/225/250/ 315/350/400				400/500/630				630/700/800				800/1000/1250
정격사용전압 Ue(V)		AC400/690			AC400/690			AC400/690			AC400/690				AC400/690				AC400/690				AC400/690
정격절연전압 Ui(V)		AC500			AC800			AC800			AC800				AC800				AC800				AC800
극수		3/4			3/4			3/4			3/4				3/4				3/4				3
정격 최대 단락 차단 용량 수준		L	M	H	L	M	H	L	M	H	L	M		H	L	M		H	M		H		M	H
정격 극한 단락 차단 용량 Icu(kA)	AC690V					20	30		20	30		20		30		20		30	30				30	30
	AC400V	35	50	85	35	65	85	35	65	85	50	65		100	65	75		100	65		75		65	100
정격사용단락차단용량 lcs(kA)	AC690V					10	15		10	15		15		15		15		20	20				20	20
	AC400V	22	35	55	22	40	65	22	40	65	35	50		65	42	50		65	42		50		50	65
운영실적(주기)	전원 공급됨/전원 켜짐	4500			3000			2500			1500				1500				1000				500
	전원 공급 중단/전원 끄기	8500			7000			6500			4000				4000				2500				2500
	L	136			150			165			257				270				280				330
	W	77	77/103		92	92/122		106	142		149		198		182		240		210	280		210	210
	H	74	82		71	89		88	106		105				107				106				137
아크 거리(mm)		≤50			≤50			≤50			≤50				≤50				≤100				≤100

주요 특징

1. 정격 사양: 정격 절연 전압 800V(JHM1-63의 경우 500V) 및 작동 전압 최대 690V(JHM1-63의 경우 400V).
2. 다양한 용도: AC 50Hz 회로에 사용하기에 이상적이며 광범위한 전기 시스템을 수용합니다.
3. 내구성이 뛰어난 설계: 모터 시동 애플리케이션의 요구 사항을 견딜 수 있도록 설계되어 전반적인 신뢰성과 성능이 향상되었습니다.

제품 하이라이트

1. 넓은 전류 범위: 63A~1250A의 다양한 전류 범위를 포괄하여 강력한 적응성과 함께 다양한 부하 요구 사항을 충족합니다.
2. 높은 차단 용량 옵션: L/M/H 3단계 차단 용량(최대 100kA/400V)을 제공하므로 보호 요구 사항에 따라 유연하게 선택할 수 있습니다.
3.광범위한 전압 범위 호환성: 최대 AC 690V의 정격 작동 전압으로 400V 및 690V 시스템 모두에 적합합니다.
4. 다양한 액세서리 지원: 확장된 기능을 위해 보조 접점, 경보 접점, 션트 트립, 저전압 릴리스 및 기타 액세서리와 호환됩니다.

운영 비용 최적화

1.긴 전기 수명 설계: 최대 8,500사이클(JHM1-63)의 전기 작동 수명으로 교체 빈도와 유지 관리 비용이 절감됩니다.
2. 모듈식 액세서리 구성: 액세서리는 플러그 앤 플레이 설계를 갖추고 있어 전체 장치를 교체하지 않고도 현장에서 쉽게 설치할 수 있습니다.
3. 명확한 상태 표시: 작동 상태를 빠르게 식별할 수 있는 3가지 상태 표시("ON-OFF-FAULT").
4. 표준화된 유지 관리 절차: 유지 관리 가이드 및 진단 방법을 제공하여 유지 관리에 대한 기술적 한계를 낮춥니다.

물류 및 설치

1.컴팩트한 포장 디자인: 다양한 사양, 견고한 구조, 간편한 적재 및 운송을 위한 표준화된 포장.
2. 유연한 설치 방법: 편리한 구성을 위해 설치 구멍 템플릿을 사용하여 DIN 레일 장착 및 전면 패널 고정 설치를 지원합니다.
3.글로벌 물류 지원: 여러 국제 물류 회사와 제휴하여 DDP/DAP 및 기타 무역 조건을 제공합니다.
4.다국어 기술 문서: 해외 프로젝트에 대해 중국어 및 영어로 설치 매뉴얼, 배선도 및 매개변수 표를 제공합니다.

생산 공정의 장점

1. 자동화된 생산 라인: 접촉 용접, 코일 권선, 하우징 사출 성형과 같은 주요 공정이 자동화됩니다.
2. 포괄적인 테스트 시스템: 각 장치는 일관성을 보장하기 위해 작동 특성, 내전압 및 온도 상승 테스트를 거칩니다.
3.친환경 제조 공정: 무연 용접, 재활용 가능한 주택 자재, 생산은 녹색 제조 표준을 준수합니다.
4. 엄격한 품질 관리 : ISO 9001 인증을 받았으며 입고 자재부터 완제품까지 전체 프로세스 품질 관리를 구현합니다.

혁신 하이라이트

1. 바이메탈 및 자기 트립을 통한 이중 보호: 정확한 과부하 보호, 빠른 단락 응답 및 높은 보호 신뢰성.
2. 접점 반발 유도 설계: 단락 전류 하에서 접점이 빠르게 개방되어 아크 침식을 줄이고 차단 성능을 향상시킵니다.
3. 최적화된 작동 메커니즘: 낮은 핸들 작동력, 명확한 촉각 피드백, 향상된 작동 안전성을 위해 자물쇠를 지원합니다.
4. 모듈식 확장 슬롯 디자인: 액세서리 설치를 위해 사전 구성된 슬롯으로 기능 확장 및 현장 업그레이드를 지원합니다.

공급망의 장점

1.수직계열화 생산능력 : 접점, 코일, 하우징 등 핵심 부품을 자체 제작하여 공급 안정성을 확보합니다.
2. 전국 다중 창고 레이아웃: 중국 동부, 남부, 서부의 중앙 창고는 신속한 할당 및 배송을 지원합니다.
3. 유연한 주문 대응 메커니즘: 제어 가능한 배송 주기를 통해 소규모 배치 맞춤화 및 대량 주문을 지원합니다.
4. 글로벌 예비 부품 공급 네트워크: 적시에 판매 후 지원을 보장하기 위해 주요 수출 국가에 예비 부품을 비축합니다.
