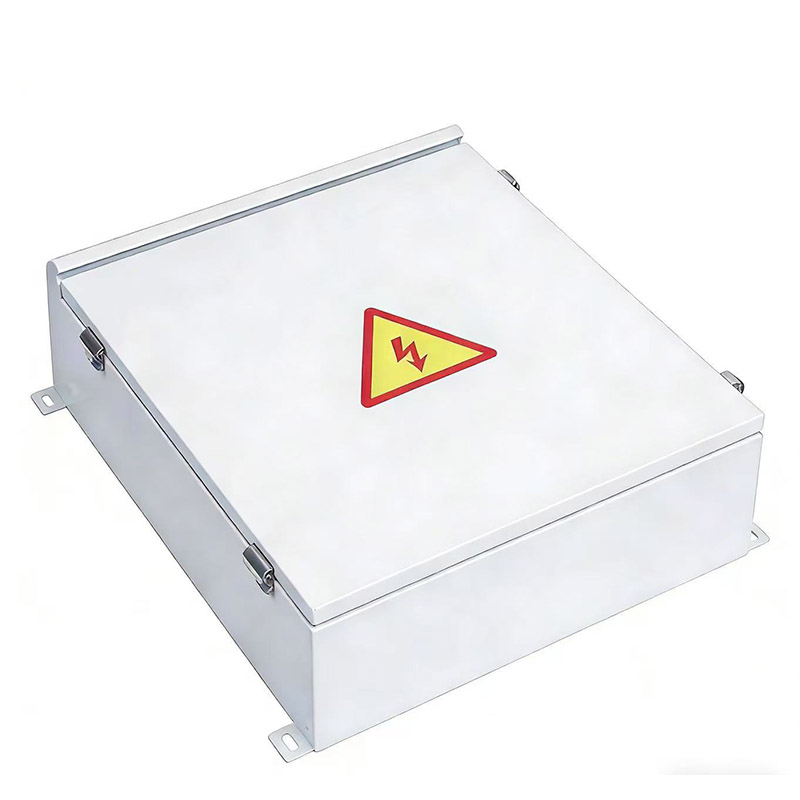

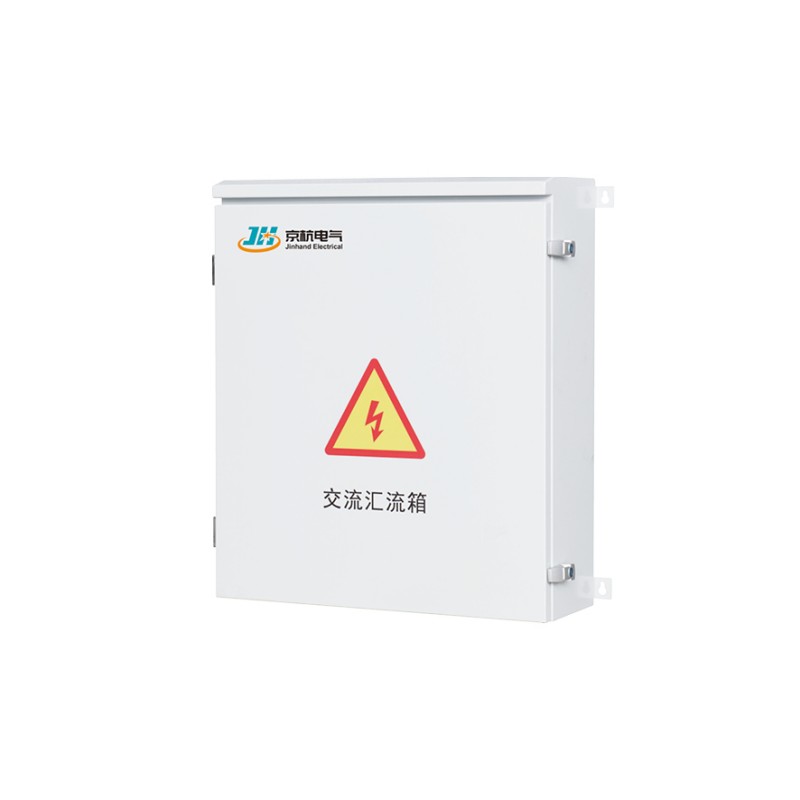

진한전기(주)는 중국 전기 장비 산업의 선두주자로서 수십 년간의 풍부한 경험과 경쟁력 있는 가격을 활용하여 귀하의 다양한 요구를 모두 충족시켜 드립니다. 우리 공장은 첨단 기술을 갖추고 숙련된 전문 팀에 의해 운영되어 전 세계 고객의 신뢰를 얻은 고품질 제품을 지속적으로 공급합니다. 우리는 귀하와 장기적인 협력 관계를 구축하고 중국에서 귀하의 신뢰할 수 있는 파트너가 되기를 기대합니다. 당사의 주력 제품인 Solar AC 결합기 박스는 배전을 위한 이상적인 솔루션입니다.
1. 높은 보호 수준: 결합기 상자는 IP65 보호 등급을 갖추고 있어 옥외 설치에 적합하고 물, 먼지, 자외선 및 염수 분무 부식에 대한 내성을 보장합니다.
2. 단순화된 배선: 스트링 인버터와 AC 배전 캐비닛 또는 승압 변압기 사이의 배선을 크게 단순화하여 설치를 더욱 효율적으로 만드는 설계입니다.
3. 높은 신뢰성: 내부 구조는 높은 신뢰성과 손쉬운 유지 관리를 위해 설계되어 열악한 환경에서도 장기적인 성능을 보장합니다.
4.맞춤형 옵션: 표준 재질 및 크기 외에도 사용자 요구 사항에 따라 제품을 맞춤 설정할 수 있어 다양한 응용 분야에 유연성을 제공합니다.
| 제품 모델 | HLX-AC4 | HLX-AC6 | HLX-AC8 |
| 입력 채널 수 | 1~4 | 5~6 | 7~8 |
| 최대 입력 전압 | AC690V | ||
| 각 입력 전류 | 0~1000A | ||
| 최대 출력 전류 | 250A | 400A | 630A |
| 정격 작동 전압 Un | 480VAC | ||
| 전압 보호 레벨 업 | ≤3.2KV | ||
| 공칭 전류 용량 In(8/20μs) | 20kV(고객 요구 사항에 따라 맞춤 설정 가능) | ||
| 최대 전류 용량 Imax(8/20μs) | 40kV(고객 요구 사항에 따라 맞춤 설정 가능) | ||
| 응답 시간 | <25ns | ||
| 온도와 습도 | 작동 온도: -40~+85°C, 습도 95%, 결로 및 부식성 가스가 없는 장소. | ||
| 고도 | ≤4000m | ||
| 캐비닛 재질 | 용융아연도금강판/스테인리스강판/냉연강판/엔지니어링 플라스틱 | ||
| 박스 본체 보호 수준 | IP65 | ||
| 케이블 조인트의 보호 수준 | IP66 | ||
| 부피(폭×높이×깊이) | 800*600*200mm | 800*800*200mm | 800*1000*200mm |
1. 전압 호환성: 시스템의 최대 정격 전압은 AC690V로 다양한 발전 요구에 적합합니다.

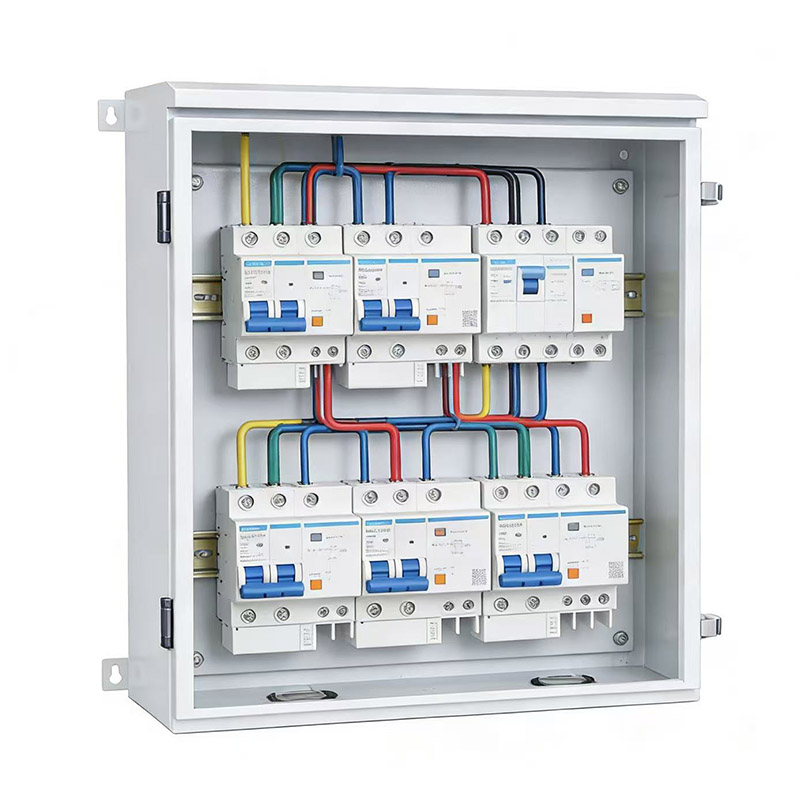

2. 회로 보호: 들어오는 라인은 열 자기 회로 차단기로 보호되어 시스템 안전성을 향상시킵니다.
3. 낙뢰 보호: AC480V 이상의 작동 전압으로 과전압 및 낙뢰로부터 보호하기 위해 전용 고전압 피뢰기가 포함되어 있습니다.
4. 고품질 연결: 상자 내부의 모든 부스바는 내부 저항과 연결 지점을 최소화하기 위해 전기 도금 또는 정제된 재료로 만들어집니다.
5. 출력 옵션: 출력은 회로 차단기, 부하 절연 스위치 또는 퓨즈를 활용하여 시스템 설계의 다양성을 제공할 수 있습니다.

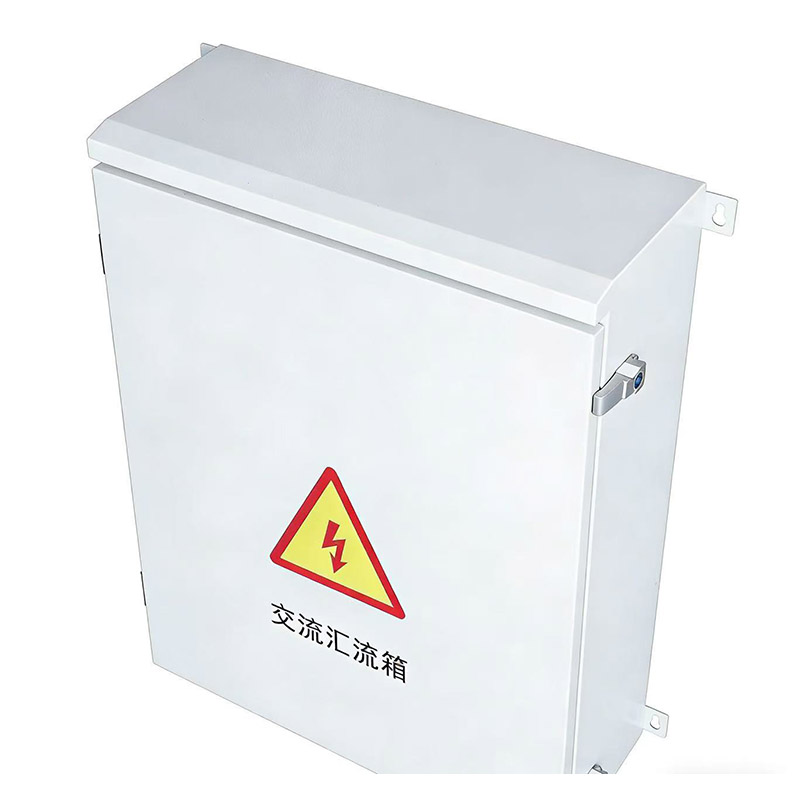

6. 옥외 설치: 벽걸이형 옥외 설치용으로 설계되어 다양한 가혹한 환경 조건에 적응할 수 있습니다.
1. 모듈형 입력/출력 설계: 입력 분기와 주 출력 회로 모두 모듈식 구조를 채택하여 향후 시스템 확장 및 수정이 용이하도록 채널을 유연하게 추가하거나 축소할 수 있습니다.
2. 고정밀 지능형 모니터링 옵션: 전류, 전압, 채널당 전력 및 서지 보호기 상태를 실시간 모니터링하기 위한 지능형 모니터링 모듈 옵션입니다. RS485/이더넷을 통해 데이터를 모니터링 플랫폼에 업로드할 수 있습니다.
3. 다단계 서지 및 과전압 보호: SPD(서지 보호 장치) 오류 표시 및 원격 신호 접점이 장착된 통합 클래스 B+C 결합 서지 피뢰기는 DC에서 AC 측까지 전체 체인 서지 보호를 제공합니다.
4. 넓은 온도 허용 오차 및 장기 부식 저항성: 내후성 인클로저 재료 및 밀봉 설계를 활용합니다. 작동 온도 범위: -40℃ ~ +85℃. 1000시간 염수 분무 테스트를 통과하여 해안, 사막, 고지대 추운 지역과 같은 극한 환경에 적합합니다.

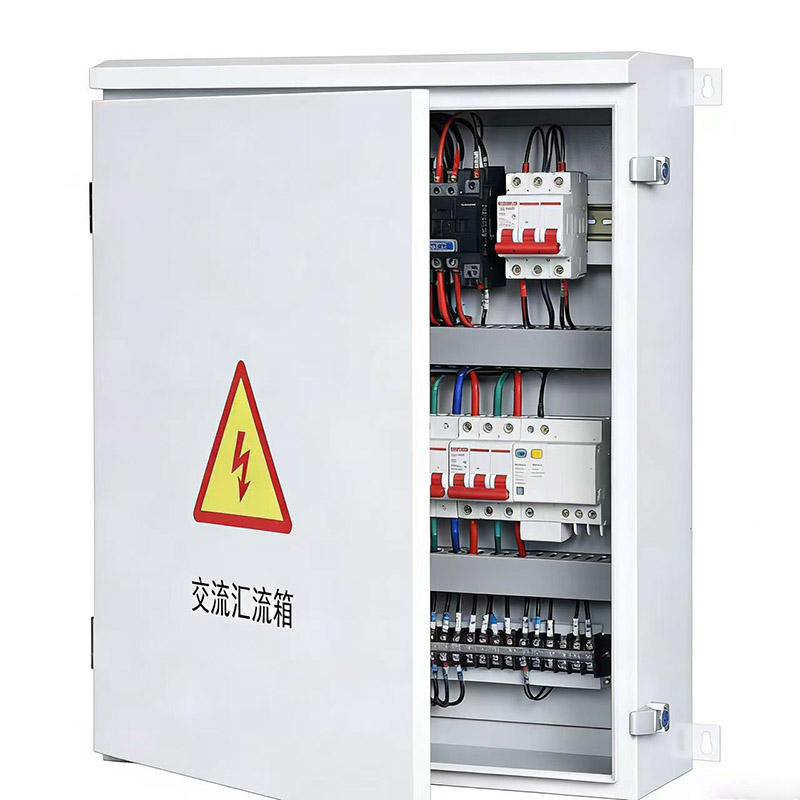

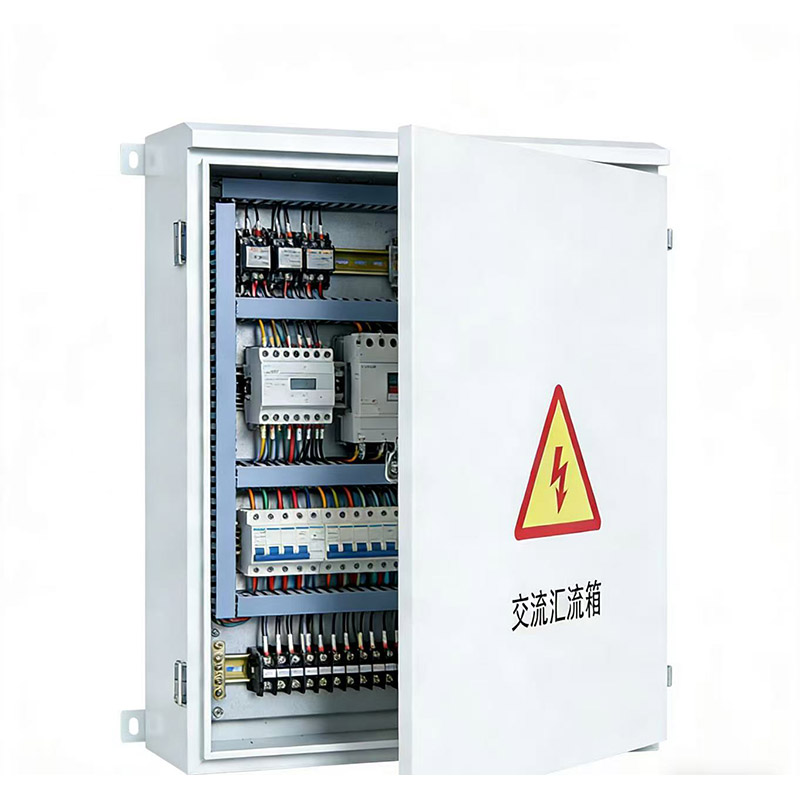

5. 편리한 설치 및 유지 관리: 인클로저 설계는 유지 관리 편의성을 우선시합니다. 앞문과 뒷문 모두 열 수 있습니다. 내부 레이아웃은 명시적인 라벨링으로 명확하여 빠른 배선 및 구성 요소 교체를 지원합니다.
Q1: 비표준 사용자 정의를 지원합니까?
A: 예, 치수, 재료, 입력/출력 채널 수, 보호 수준 등을 포함한 고객 요구 사항에 따라 맞춤화를 지원합니다.
Q2: IP65 보호 등급은 염수 분무량이 많은 해안 지역에 적합합니까?
A: 예, 스테인리스 스틸 또는 엔지니어링 플라스틱 소재와 결합된 IP65 보호 기능은 염수 분무 부식을 효과적으로 방지하므로 해안 및 사막 지역과 같은 열악한 환경에 적합합니다.
Q3: 설치 지침이나 기술 지원을 제공합니까?
A: 우리는 중국어와 영어로 자세한 설치 매뉴얼과 배선 다이어그램을 제공하고 엔지니어가 원격 또는 현장 지원을 제공할 수 있도록 준비할 수 있습니다.
Q4: 제품의 보증기간은 어떻게 되나요?
A: 보증기간 내에는 무상수리 또는 교체 서비스가 제공됩니다.
1. 무료 전기 다이어그램 디자인: 프로젝트의 단선 다이어그램 및 현장 조건을 기반으로 규정을 준수하는 결합기 상자 전기 회로도, 레이아웃 다이어그램 및 배선 다이어그램을 제공합니다.
2.전체 주기 기술 지원: 솔루션 선택 및 설치 지침부터 시운전 및 유지 관리에 이르기까지 포괄적인 기술 지원을 제공합니다.
3. 글로벌 물류 및 통관 지원: 선도적인 국제 물류 회사와 제휴하여 Door-to-Door 배송을 제공하고 목적지 국가 통관 서류 작성을 지원합니다.
4. 유연한 협력 모델: 다양한 고객 요구를 충족하기 위해 직접 제품 판매, 프로젝트 협력, ODM/OEM 맞춤화 등 다양한 비즈니스 모델을 지원합니다.
우수한 제품을 지속적으로 공급함으로써 45개국 이상의 파트너들과 확고한 관계를 확보하고 지속적인 칭찬을 받고 있습니다.
10년 이상의 전략적 확장을 통해 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나로 자리매김했습니다. 우리 공장에는 많은 첨단 기술과 시설이 통합되어 있으므로 중국에서 제조된 고품질의 비용 효율적인 제품을 주문하실 것을 권장합니다.
