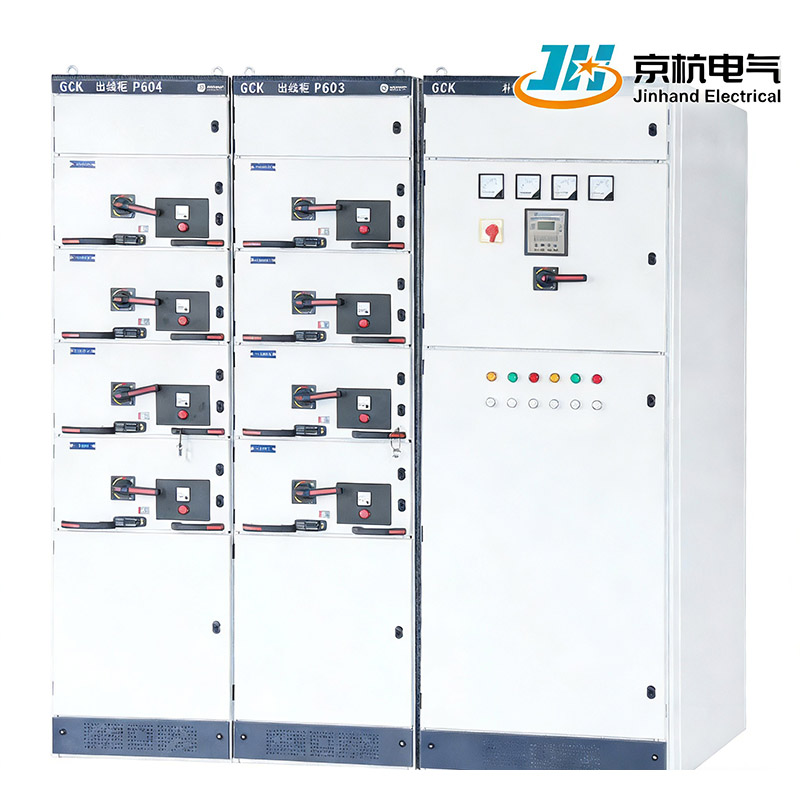

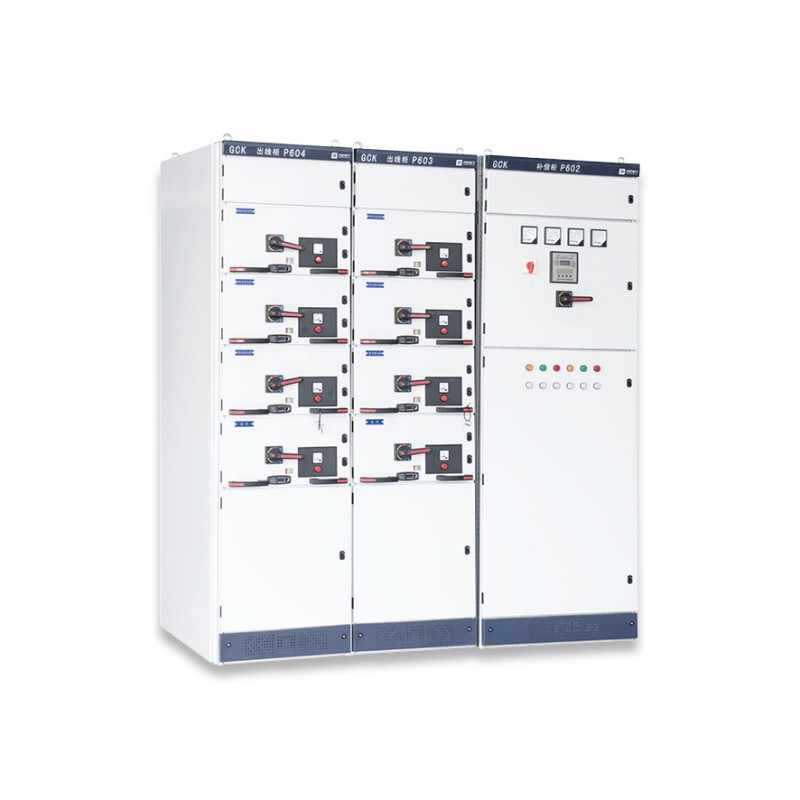

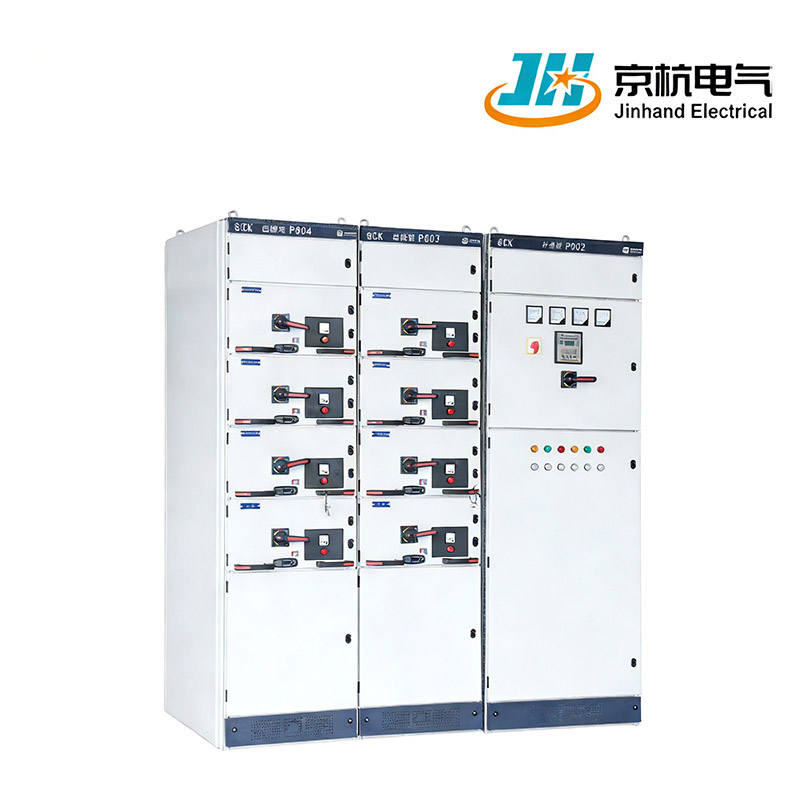

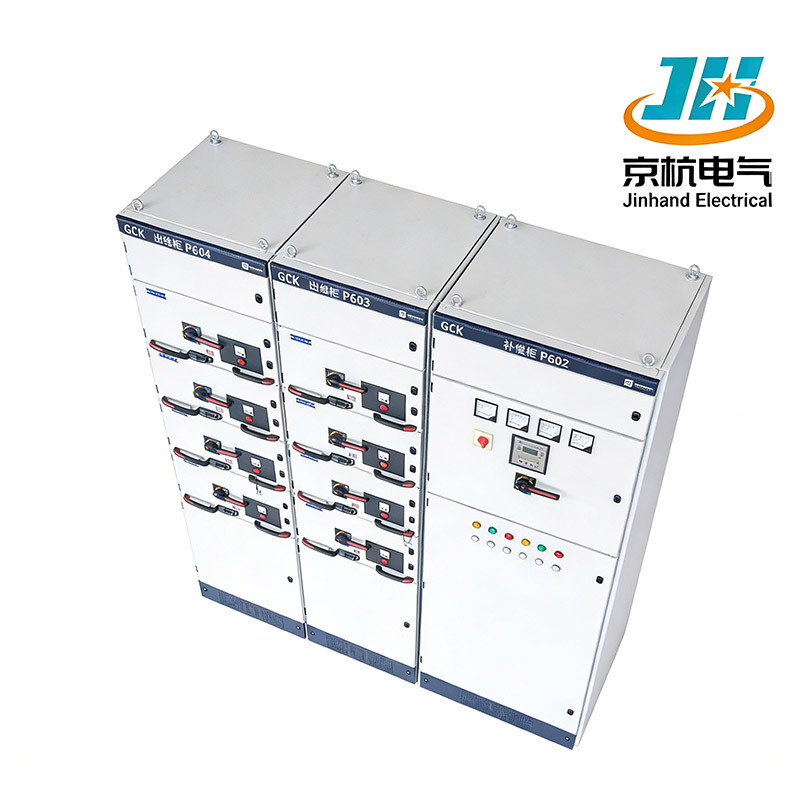

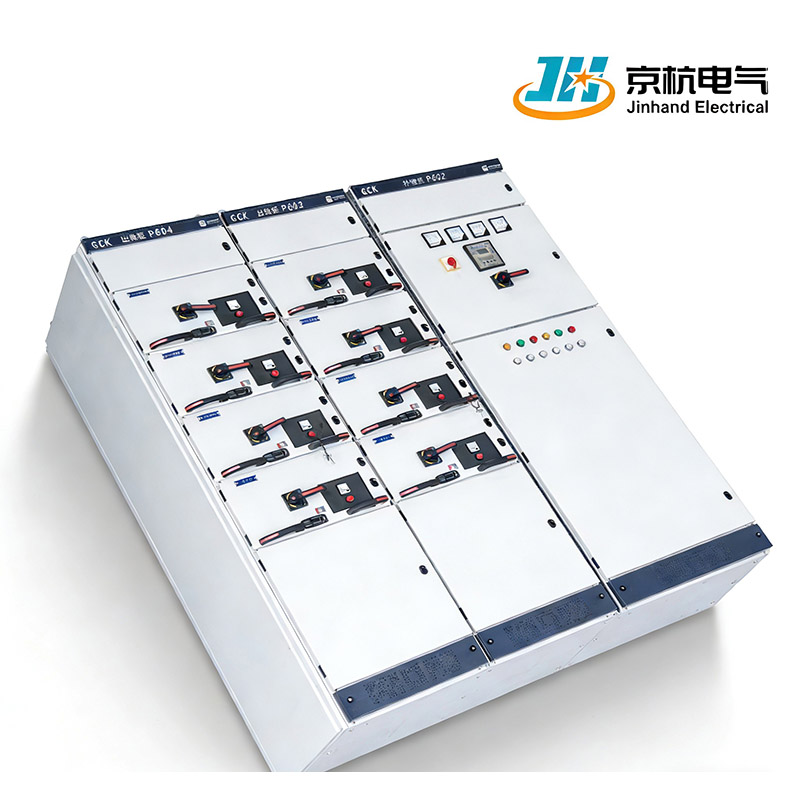

중국 Jinhand Electrical이 제조한 GCK 저전압 인출 스위치기어는 최대 660V/3150A의 AC 50Hz 시스템용 PC와 MCC 장치를 결합합니다. 선도적인 공장이자 공급업체인 당사의 특허 보호 설계는 산업 및 전력 애플리케이션을 위한 안정적인 배전 및 모터 제어를 제공합니다.
1. 다양한 용도 : 발전소, 변전소 및 산업 기업에서 사용하도록 설계되어 광범위한 배전 요구 사항에 적합합니다.
2. 고용량: 최대 작동 전류 3150A와 최대 660V의 전압을 처리할 수 있어 까다로운 환경에서도 강력한 성능을 보장합니다.
3. 이중 기능: 배전 센터(PC)와 모터 제어 센터(MCC)를 하나의 장치에 결합하여 작업을 간소화하고 공간 요구 사항을 줄입니다.
| 프로젝트 | 매개변수 | |
| 정격사용주파수(Hz) | 50 | |
| 정격 작동 전압(V) | 380,660 | |
| 정격절연전압(V) | 660 | |
| 정격 작동 전류(A) | 수평 부스바 | 630-3150 |
| 수직 부스바 | 600 | |
| 정격 단시간 내전류 | 수평 부스바 | 80kA/1s(유효값) |
| 수직 부스바 | 50kA/1s(유효값) | |
| 정격 피크 내전류 | 수평 부스바 | 176kA/0.1초 |
| 수직 부스바 | 110kA/0.1초 | |
| 주회로 커넥터(A) | 200,400 | |
| 보조회로 커넥터(A) | 10 | |
| 1분간 상용주파 내전압(V) | 2500 | |
| 보호 수준 | IP40 | |
| 작동 모드 | 로컬, 원격, 자동 | |
1.AC 50Hz 배전 시스템: AC 50Hz 시스템용으로 특별히 설계되어 표준 전기 인프라와의 호환성을 보장합니다.
2.에너지 변환 및 제어: 전력, 모터 및 조명 애플리케이션에 대한 효과적인 에너지 변환 및 분배 제어를 촉진합니다.
3. 인출형 디자인: 구성 요소의 유지 관리 및 교체가 용이하고 작동 효율성을 향상시키는 인출형 메커니즘이 특징입니다.
4. 견고한 구조: 엄격한 산업 환경을 견딜 수 있도록 제작되어 장기적인 신뢰성과 내구성을 보장합니다.
5. 향상된 안전성: 과부하 및 단락으로부터 보호하는 안전 기능을 통합하여 다양한 응용 분야에서 안전한 작동을 제공합니다.
1.통합 PC + MCC 레이아웃: 배전 및 모터 제어를 컴팩트한 통합 아키텍처로 결합하여 배전실 공간을 크게 절약하고 배선 비용을 절감합니다.
2. 높은 차단 용량 및 단락 저항 성능: 수평 버스바 정격 단시간 전류는 최대 80kA, 피크 내 전류는 176kA입니다. 수직 버스바는 또한 50kA/110kA 내성 기능을 제공하여 단락과 같은 극한 조건에서도 안정적인 작동을 보장합니다.
3. 모듈형 서랍 장치: 표준 서랍 장치는 1/2, 1, 2, 3, 4개 등 5가지 크기로 제공됩니다. 빠른 유지 관리 및 기능 조정을 위한 핫 스와핑을 지원하여 시스템 가용성을 향상시킵니다.
4. 지능형 모니터링 및 제어 인터페이스: 옵션 스마트 전력계 및 통신 관리 모듈은 전기 매개변수의 실시간 모니터링을 지원합니다. 원격 모니터링 및 에너지 관리를 위해 Modbus 및 Profibus와 같은 프로토콜을 통해 자동화 시스템과 호환됩니다.
5. 다단계 안전 연동: "서비스", "테스트", "격리" 및 "철회"의 네 가지 위치를 제공합니다. 오작동을 방지하고 인력 안전을 보장하기 위해 이중 기계 및 전기 인터록을 갖추고 있습니다.
Q1: GCK 스위치기어를 고지대에서도 사용할 수 있나요?
답: 그렇습니다. 최대 2000미터 고도에서 정상적으로 작동할 수 있습니다. 2000미터 이상의 고도에서는 표준에 따른 정격 감소 설계가 필요하며 당사는 해당 솔루션을 제공할 수 있습니다.
Q2: 다양한 모터 시동 방법을 지원합니까?
답: 그렇습니다. 필요에 따라 직기동 스타터, 스타-델타 스타터, 소프트 스타터, 가변 주파수 드라이브 등 다양한 모터 제어 장치로 구성할 수 있습니다.
Q3: IP40 보호 수준이 습한 환경에 적합한가요?
A: IP40은 일반 산업 환경에 적합하며 ≥1mm 크기의 고체로부터 보호합니다. 습하거나 먼지가 많은 환경의 경우 더 높은 보호 수준이나 추가 환경 제어 조치가 권장됩니다.
Q4: 병렬 배치를 통한 캐비닛 확장을 지원합니까?
답: 그렇습니다. 캐비닛은 표준화된 모듈형 설계를 채택하여 여러 캐비닛을 병렬로 지원하여 시스템 확장과 기능 결합이 용이합니다.
Q5: 일반적인 주문 리드타임은 얼마나 됩니까? 맞춤화가 허용되나요?
A: 표준 구성 주문의 리드 타임은 영업일 기준 약 15~25일입니다. 우리는 계획 협상에 따라 특수 치수, 색상, 기능 구성 등을 포함한 비표준 사용자 정의를 지원합니다.
