조명 배전함

Model:PZ30

PZ30 조명 배전함은 부하가 100A 이하인 50Hz, 500V 이하 회로용으로 설계되었습니다. 주거 및 산업 환경에서 전원/조명 분배, 모터 제어 및 회로 보호 기능을 제공합니다. 컴팩트하고 IP3X 등급을 받은 이 제품은 유연한 모듈 조합과 안전한 버스바 연결을 지원합니다.

문의 보내기

제품 설명

중국 Jinhand Electrical에서 제조한 PZ30 조명 배전함은 주파수 50Hz, 정격 전압 500V 이하의 단상 및 3상 회로용으로 설계되었습니다. 최대 100A의 부하를 지원하고 과부하, 누출 및 단락으로부터 보호합니다. 고품질 강철 구조와 투명한 커버를 갖춘 컴팩트하고 미려한 디자인이 특징으로 공장, 건물, 쇼핑몰에서 사용하기에 적합합니다. 신뢰할 수 있는 공급업체로서 우리는 향상된 성능을 위해 최첨단 기술을 제품에 통합합니다.

장점

1. 다양한 용도: 단상 및 3상 회로 모두에 적합하므로 다양한 전력 및 조명 요구 사항에 적응할 수 있습니다.
2. 컴팩트하고 미려한 디자인 : 작은 부피와 미려한 외관으로 합리적인 디자인이 특징으로 공장, 주거지역, 쇼핑몰 등 다양한 환경에 적합합니다.
3. 고품질 구조: 고전압 정전기 분사 기능을 갖춘 1.0mm 두께의 강철판으로 제작되어 내구성과 세련된 마감을 보장합니다.

주요 기술 매개변수

총 회선 수	A	B	C	D	H	메모
4	175	165	155	135	80	단일 행
6	230	200	205	175	90
10	300	300	265	265	90
12	300	335	265	300	90
15	300	390	265	355	90
18	300	445	265	410	90
20	500	300	465	265	90	두 배 줄
24	500	335	465	300	90
30	500	390	465	355	90
36	500	445	465	410	90
45	600	390	585	355	90	세 줄

주요 특징

1. 포괄적인 보호: 전원 및 조명 회로의 안전한 작동을 위해 과부하, 누출 및 단락 보호 기능을 제공합니다.
2. 혁신적인 디자인: 수평 블록 구조의 공장 표준 조합 시스템으로 표준화와 직렬화를 결합한 혁신적이고 미학적으로 만족스러운 디자인을 제공합니다.
3. 상호 교환 가능: 단극, 다극 및 누설 옵션을 유연하게 조합하여 단상 및 3상 구성을 상호 교환하여 사용할 수 있습니다.
4. 정격 전류 용량: 최대 100A의 정격 전류를 지원하며 보호 수준 IP3X로 안전성이 향상되었습니다.
5. 설치 유연성: 초박형 구조로 은폐형 설치가 가능하고 경량 구조 벽에 벽걸이가 가능하여 장착 옵션이 다양해집니다.
6. 안전한 버스바 연결: 안전하고 신뢰할 수 있는 단상 및 3상 빗살형 버스바 연결이 특징이며 향상된 안전성과 열 안정성을 위한 절연 보호 슬리브가 완비되어 있습니다.

제품 판매 포인트

1. 유연한 구성: 다양한 전력 수요에 맞춰 4~45개 회로의 모듈식 조합을 지원합니다.
2. 설치 친화적: 초박형 디자인으로 은폐형, 표면 장착형 또는 벽 장착형 설치가 가능하며 다양한 건물 구조에 적합합니다.
3. 안전하고 신뢰성: 절연 부스바 및 IP3X 보호 등급을 갖추고 있어 전기 안전을 보장합니다.
4. 스마트 호환성: 스마트 미터 및 모니터링 모듈로 확장 가능하며 향후 지능형 업그레이드를 지원합니다.
5. 에너지 효율성: 최적화된 전기 레이아웃은 라인 손실을 줄이고 에너지 절약형 회로 차단기를 지원합니다.

생산 공정의 장점

1. 완전 자동화된 스탬핑 및 벤딩 생산 라인은 정확한 인클로저 치수와 일관성을 보장합니다.
2. 주요 구조 조인트의 로봇 용접은 높은 강도와 최소한의 변형을 보장합니다.
3. 표면 인산염 처리 후 정전 분사로 강력한 접착력과 내식성을 제공합니다.
4. 전기 조립은 깔끔한 배선과 명확한 라벨링을 위해 지그 위치 지정을 사용합니다.

물류 및 설치

1. 경량 설계 : 구조가 컴팩트하고 무게가 가벼워 운반 및 취급이 용이합니다.
2. 표준화된 인터페이스: 장착 구멍은 업계 표준을 준수하며 빠른 설치를 위한 명확한 배선이 특징입니다.
3. 글로벌 호환성: 최대 50Hz/500V의 회로에 적합하며 여러 국가의 전기 표준을 충족합니다.

내구성과 안정성

1. 프리미엄 소재: 강한 접착력과 내식성을 위해 인산염 처리 및 정전 스프레이 처리된 1.0mm 두께의 고품질 강철판으로 제작되었습니다.
2. 견고한 구조: 로봇에 의해 용접된 주요 조인트는 높은 강도와 최소한의 변형을 보장합니다.
3. 안정적인 전기 성능: 과부하, 누출 및 단락에 대한 삼중 보호 기능을 통해 최대 100A의 정격 전류를 지원합니다.

친환경 및 에너지 절약 기능

1. 최적화된 내부 레이아웃으로 케이블 길이와 임피던스가 줄어들어 전력 손실이 줄어듭니다.
2. 높은 차단 용량, 낮은 에너지 소비 회로 차단기를 지원하여 시스템 효율성을 향상시킵니다.
3. 선택적인 에너지 계량 모듈은 에너지 소비 모니터링 및 관리를 용이하게 합니다.

혁신적인 디자인 하이라이트

1. 수평형 블록 구조: 심미성과 실용성을 모두 갖춘 공장 표준 조합 시스템입니다.

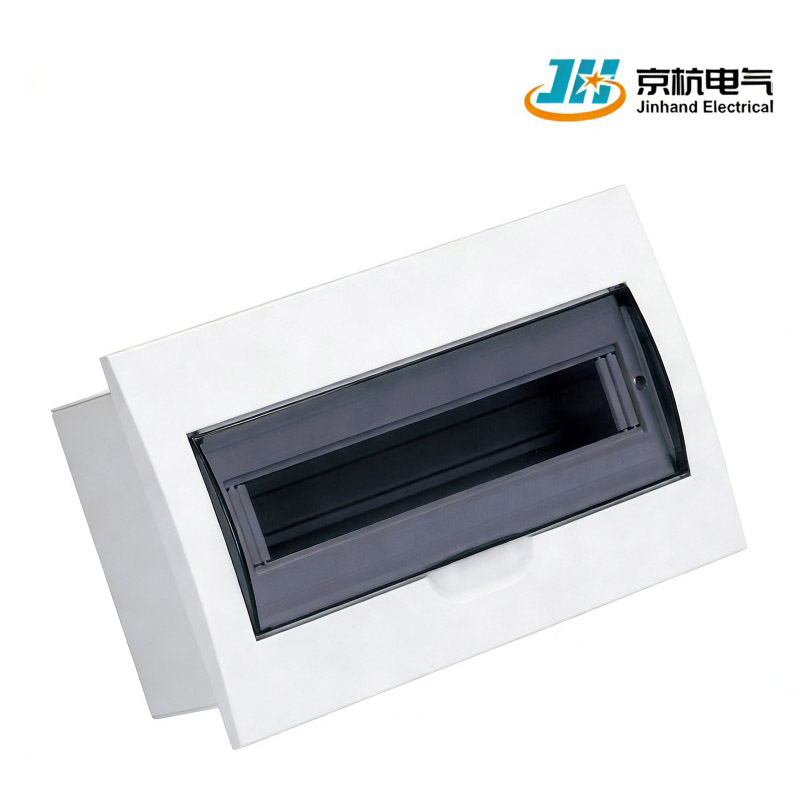

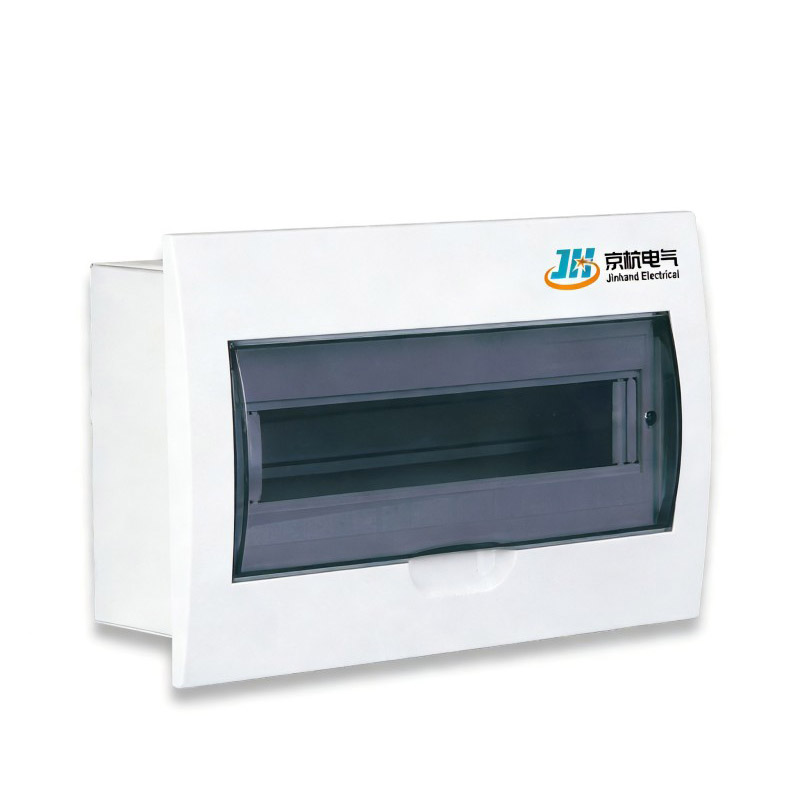

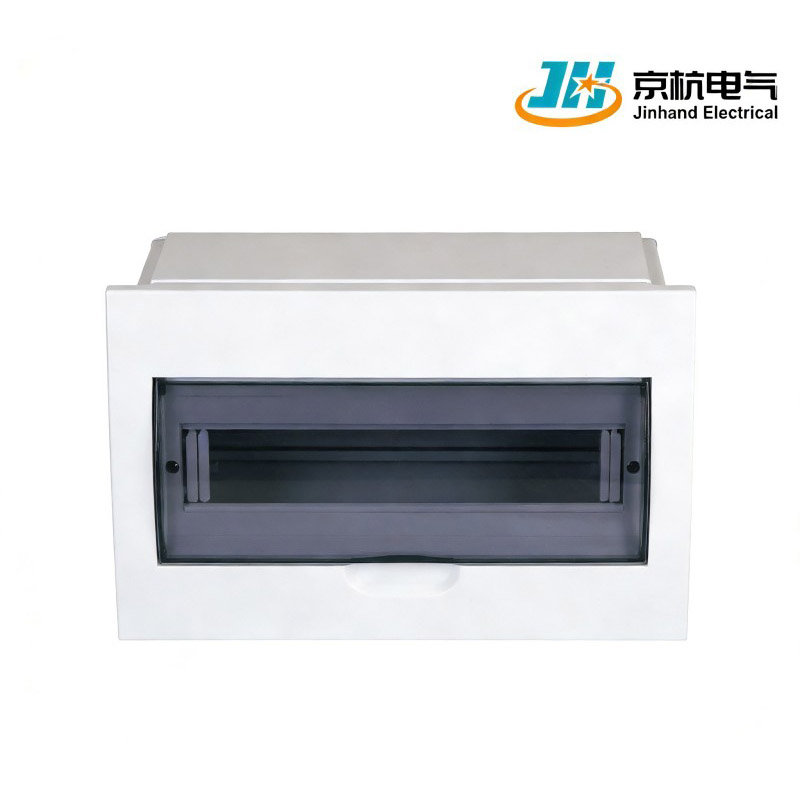

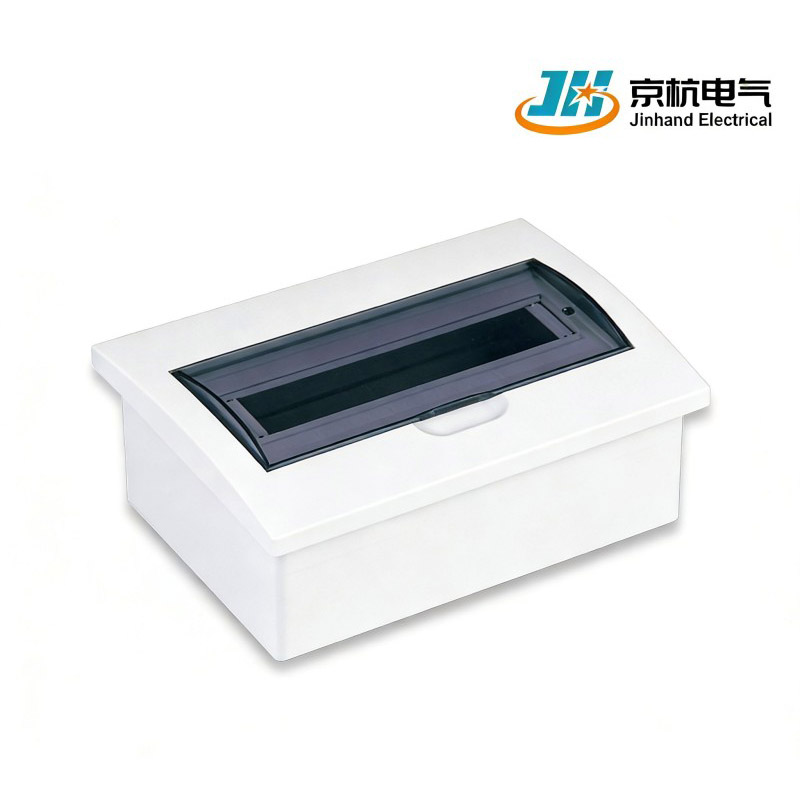

2. 투명한 커버 디자인 : 커버를 열지 않고도 내부 점검이 가능합니다.
3. 절연 부스바 보호: 빗 모양의 부스바에는 향상된 안전성과 열 안정성을 위해 절연 슬리브가 함께 제공됩니다.
