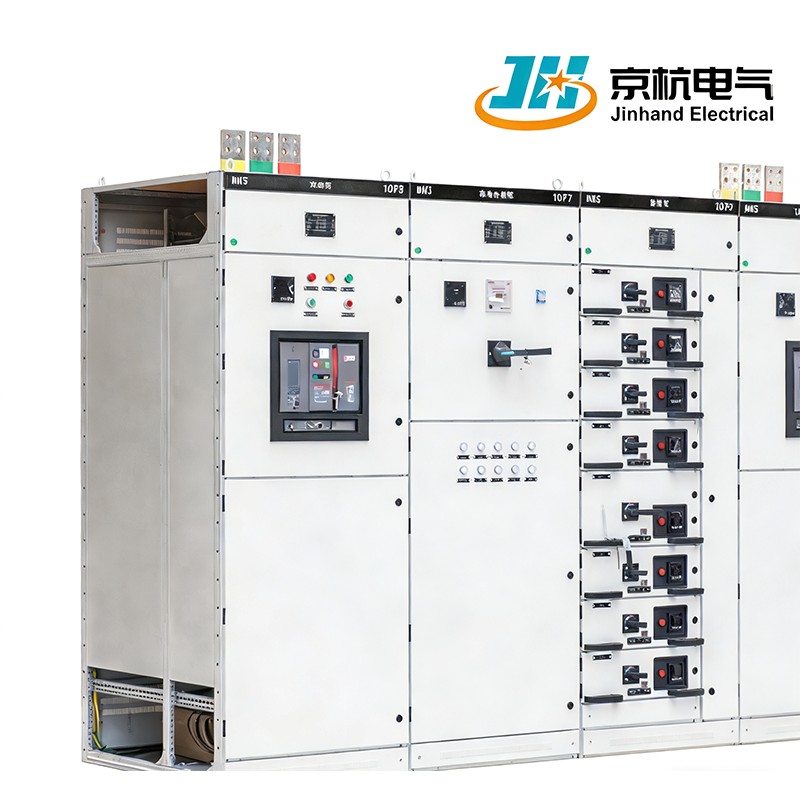

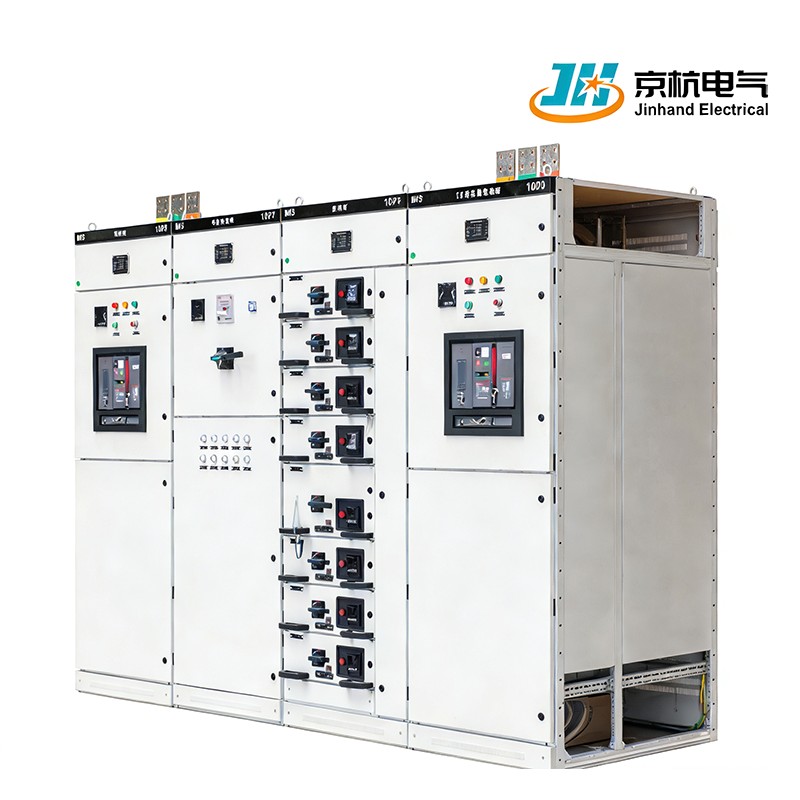

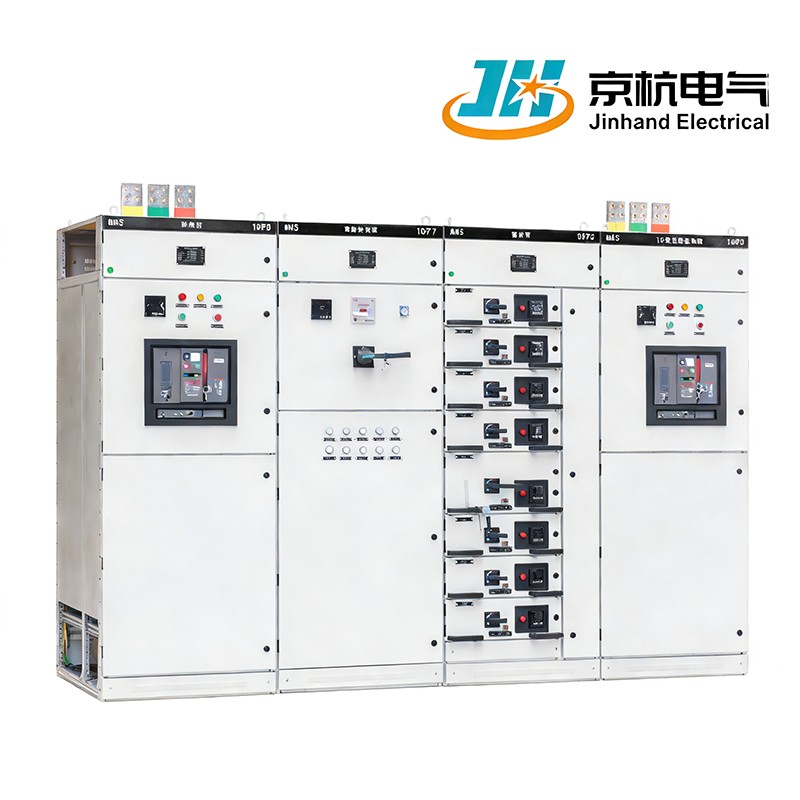

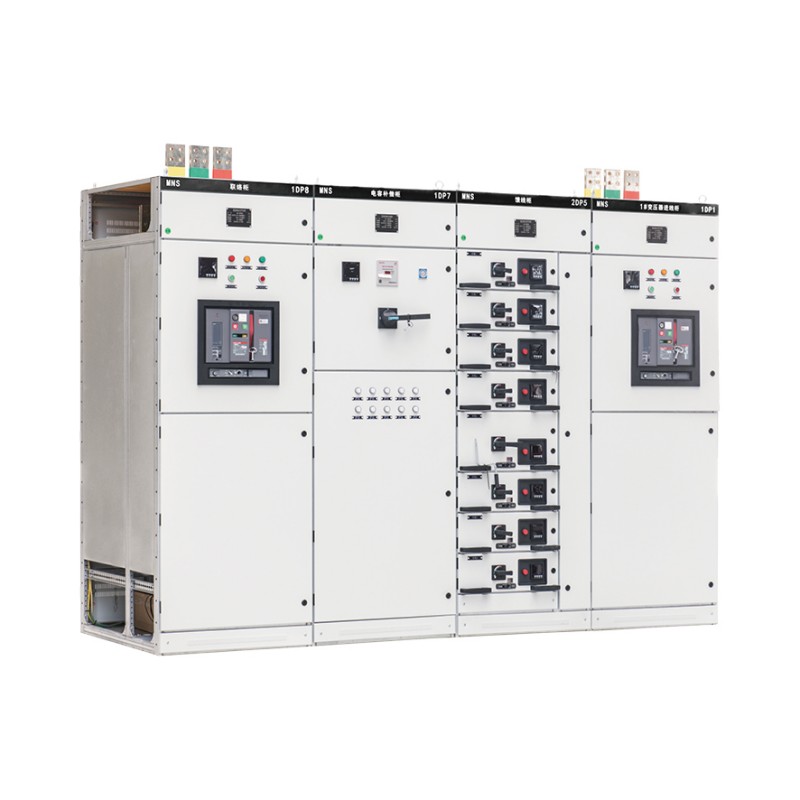

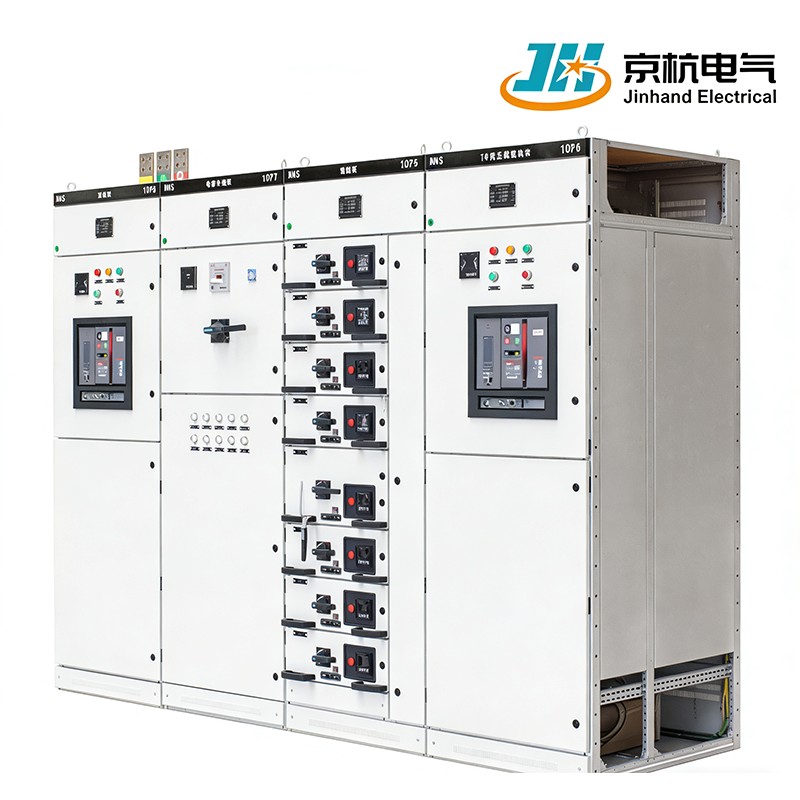

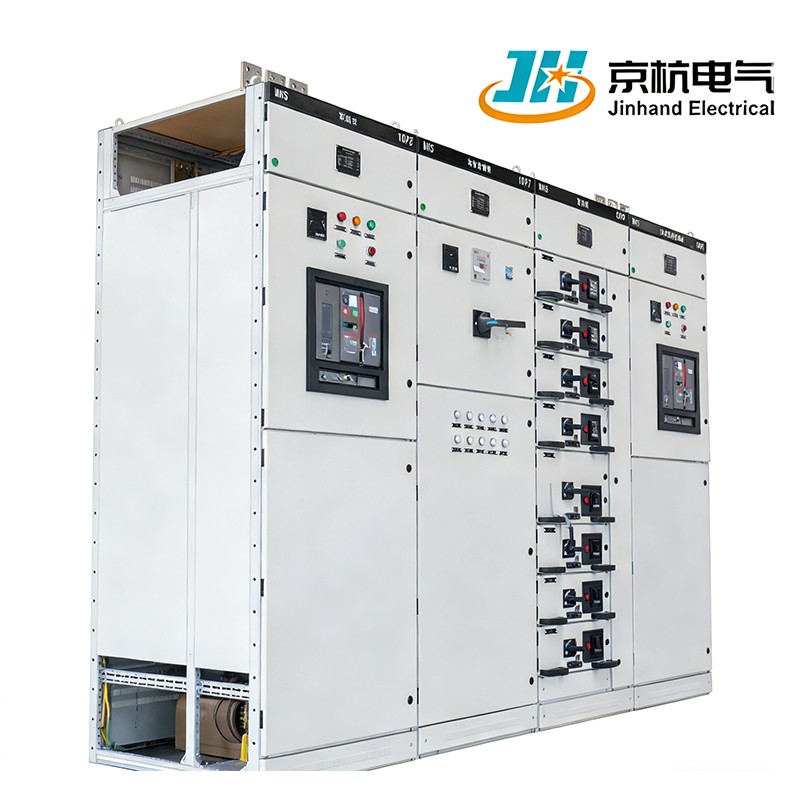

저전압 인출형 폐쇄형 배전반

Model:MNS

MNS 저전압 인출형 밀폐형 배전반은 발전소, 산업 및 건물에 사용되는 최대 660V의 AC 50-60Hz 시스템용 모듈식 어셈블리입니다. GB 7251.1, JB/T 9961 및 IEC 439-1 표준을 준수합니다.

문의 보내기

제품 설명

중국에서 제조된 MNS 저전압 인출형 폐쇄형 배전반은 표준 모듈을 사용하여 공장에서 조립된 조합 캐비닛을 특징으로 합니다. 발전소, 주거용 건물 등 다양한 애플리케이션에 적합하며 최대 660V의 AC 전압으로 에너지 변환, 분배 및 제어를 용이하게 합니다. 국가 표준과 국제 표준을 준수하는 저희 공장은 대량 주문 요구 사항을 효율적으로 충족할 수 있는 능력을 갖추고 있습니다.

장점

1. 다양한 응용 분야: 발전소, 석유화학 산업, 야금 작업, 운송, 경공업, 섬유 및 주거 지역 사회를 포함한 광범위한 분야에 적합합니다.
2. 공장 조립 모듈: 공장 조립 설계에 표준 모듈(FBA)을 결합하여 품질의 일관성을 보장하고 현장 설치 시간을 단축합니다.
3.에너지 효율성: 에너지 변환, 분배 및 제어를 최적화하여 전력 시스템의 전반적인 효율성을 향상시킵니다.

작동 환경 조건

1. 전기적 성능
정격 절연 전압	660V(1000)V
정격 작동 전압	380V, 660V
메인 버스바의 최대 작동 전류	5000A
메인 버스바의 정격 내전류	100kA/1초
메인 버스바의 정격 피크 내전류	220kA/1초
분배 부스바(수직 부스바)의 최대 작동 전류	1000A
배전 부스바(수직형 부스바)의 피크 전류
표준형	105kA(최대)/0.1s
향상된	176kA(최대)/0.1s

보호 등급

IEC529, DIN 40050 표준 준수
Φ2.5MM 이상의 고정 보호를 위한 IP30
Φ1.0MM 이상의 고정 보호를 위한 IP40
IP54는 모든 방향의 먼지와 물 튀김으로부터 보호합니다.
(IP54 보호등급 주문시 제조사와 협의 필요)

주요 특징

1.AC 주파수 호환성: 다양한 지역 표준을 수용하는 50~60Hz의 AC 주파수에서 작동하는 전력 시스템용으로 설계되었습니다.
2. 전압 성능: AC 660V 이하의 작동 전압에 정격되어 다양한 전기 애플리케이션에 유연성을 제공합니다.
3. 표준 준수: GB 7251.1 및 JB/T 9961과 같은 국가 표준은 물론 IEC 439-1과 같은 국제 표준을 준수하여 신뢰성과 안전성을 보장합니다.
4.포괄적 제어: 배전 장비의 효과적인 제어를 촉진하여 시스템 성능 및 관리 개선에 기여합니다.
5. 견고한 구조: 산업 환경의 요구 사항을 견딜 수 있도록 제작되어 내구성과 오래 지속되는 성능을 제공합니다.

제품 하이라이트

1. 유연한 인출형 설계: 핫스왑 유지 관리를 지원하는 표준화된 인출형 기능 장치를 갖추고 있어 전원 중단 없이 교체가 가능하며 시스템 가용성과 유지 관리 편의성이 크게 향상됩니다.
2.지능형 배전 관리: 전류, 전압, 전력 및 에너지 매개변수를 실시간으로 추적하기 위한 옵션 스마트 모니터링 모듈입니다. 원격 통신 및 에너지 효율 분석을 지원하여 스마트한 에너지 관리를 촉진합니다.
3.높은 단락 내성 기능: 메인 버스바 피크는 최대 220kA의 전류를 견딜 수 있습니다. 향상된 분배 버스바 피크 전류는 최대 176kA까지 견딜 수 있어 단락 조건에서도 안전성과 안정성을 보장합니다.
4. 모듈식 확장성: 표준 모듈식 크기로 설계되었으며 전면/후면 배열 및 다중 캐비닛 구성을 지원하므로 사용자 요구에 따라 유연한 확장 및 재구성이 가능합니다.
5.사용자 친화적인 안전 설계: 포괄적인 도어 연동 및 작동 안전 격리 메커니즘을 갖추고 있습니다. 다양한 산업 및 건물 환경에 적합한 IP54까지의 최대 보호 등급.

FAQ

Q1: MNS 스위치기어는 광전지 또는 에너지 저장 시스템에 적합합니까?
A: 예, 모듈식 구조와 높은 호환성으로 인해 새로운 에너지 분배 애플리케이션에 매우 적합합니다. 필요에 따라 인버터 인터페이스와 에너지 저장 제어 장치로 구성할 수 있습니다.
Q2: 인출형 장치는 다른 브랜드의 회로 차단기를 지원합니까?
답: 그렇습니다. 당사는 주요 브랜드(예: Schneider, ABB, Siemens 등)와 호환되는 표준화된 인출형 소켓을 제공하여 호환성과 호환성을 보장합니다.
Q3: IP54 보호 수준을 실외에서 사용할 수 있습니까?
A: IP54는 먼지와 물 튀김 보호가 필요한 실내 환경이나 비를 피할 수 있는 반실외 장소에 적합합니다. 완전 실외 설치의 경우 보호 인클로저 또는 더 높은 맞춤형 보호 수준을 권장합니다.
Q4: 자동화 시스템과의 통합을 지원합니까?
답: 그렇습니다. 캐비닛은 SCADA 또는 에너지 관리 시스템에 대한 원활한 연결을 위해 Modbus, Profibus 및 IEC 61850과 같은 프로토콜을 지원하는 PLC 및 통신 관리자와 같은 장치를 통합할 수 있습니다.
Q5: 일반적인 배송 리드타임은 얼마나 됩니까?
A: 표준 구성 주문의 리드 타임은 영업일 기준 15~25일입니다. 비표준 또는 대량 주문의 리드타임은 특정 요구 사항에 따라 협상될 수 있습니다.
