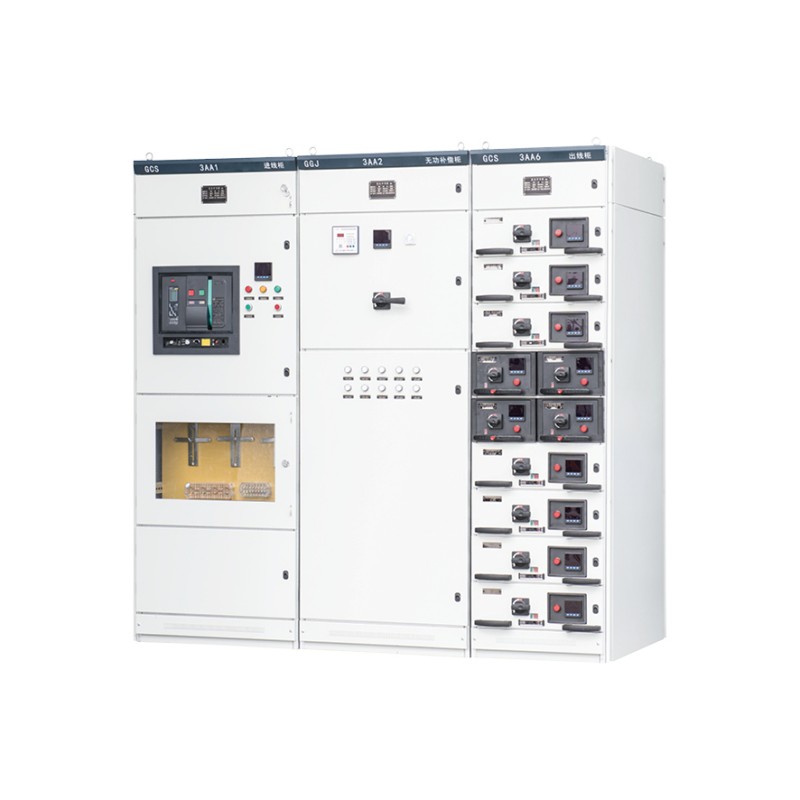

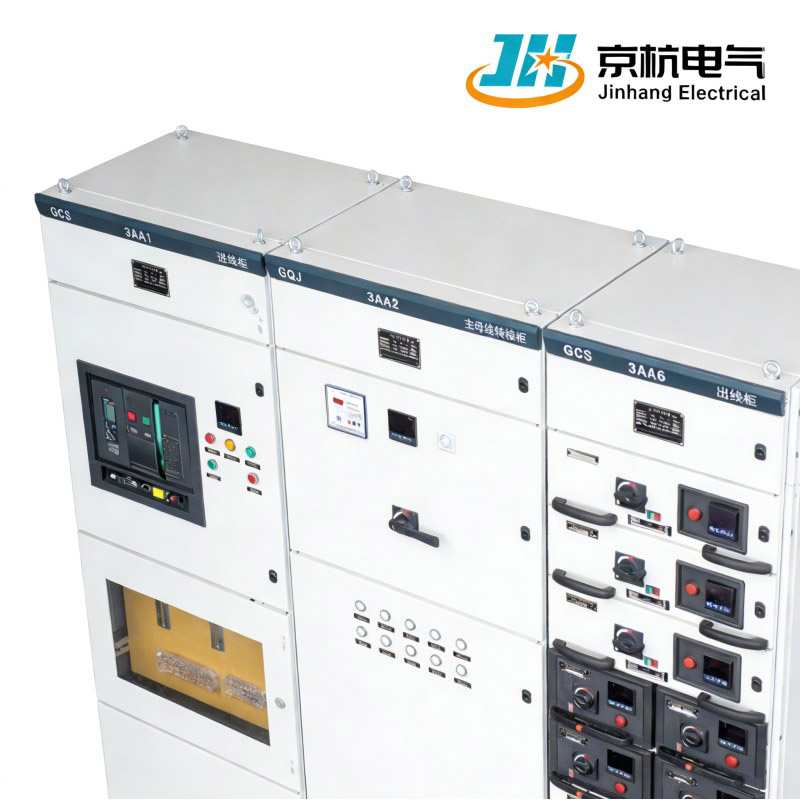

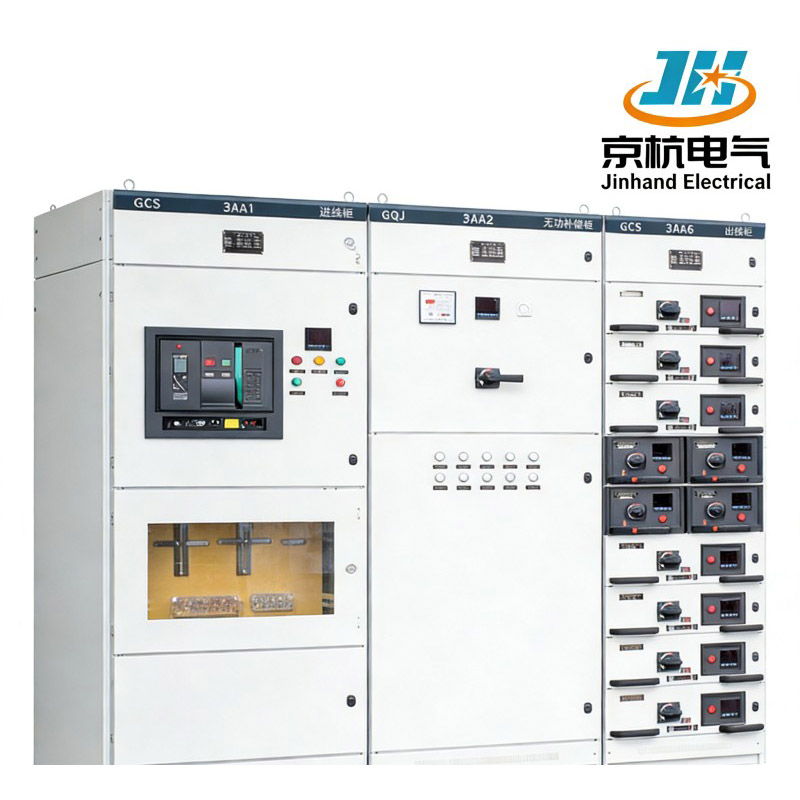

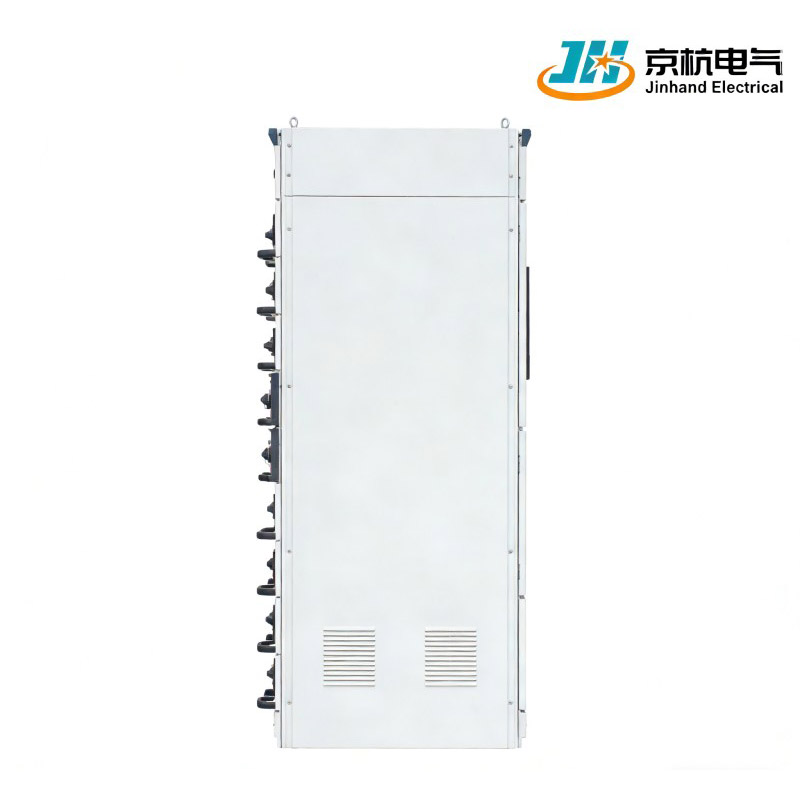

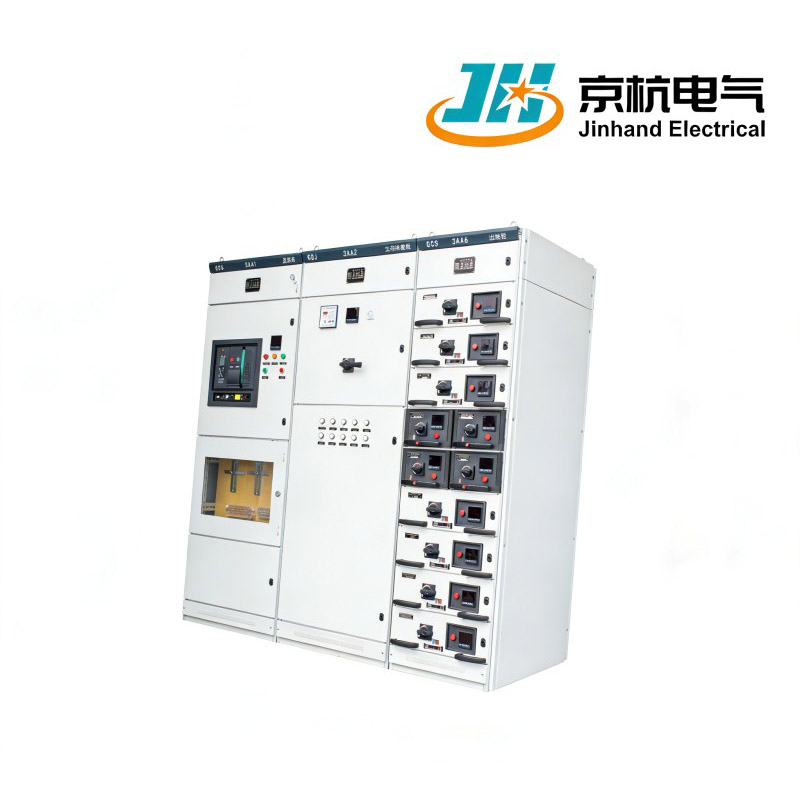

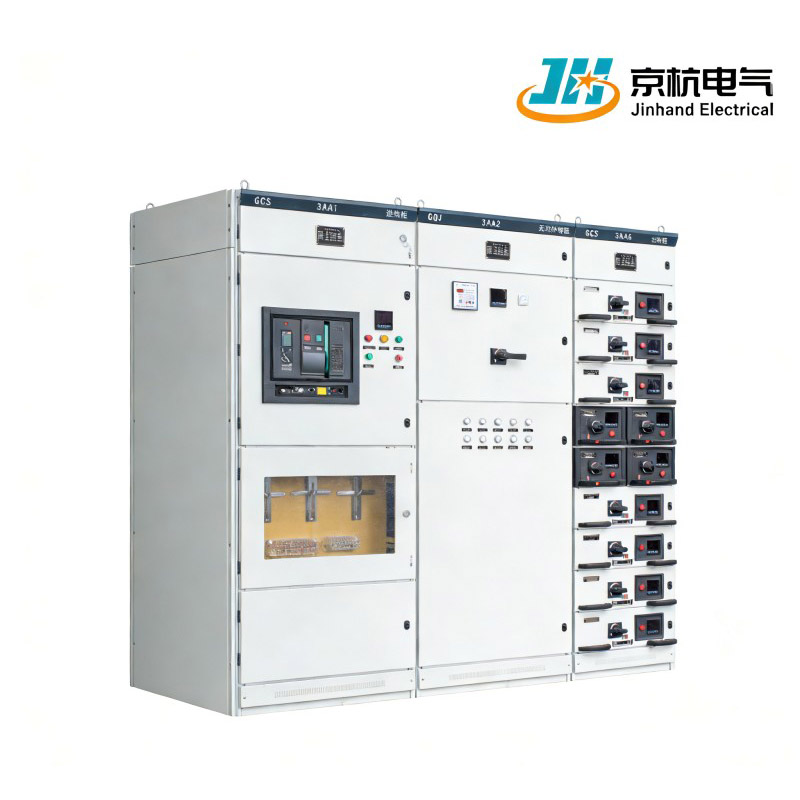

중국 Jinhand Electrical의 GCS 저전압 인출형 전력 배전반은 최대 4000A의 50(60)Hz 시스템을 지원합니다. 선도적인 공장이자 공급업체인 당사의 장비는 대량 주문에 대한 강력한 역량을 갖춘 까다로운 산업에서 자동화된 전력 분배, 모터 제어 및 반응 보상을 위해 설계되었습니다.
1. 넓은 산업 적용 가능성 : 발전소, 석유, 화학, 야금, 섬유 및 고층 건물을 포함한 다양한 산업에 이상적이며 응용 분야의 다양성을 보장합니다.
2. 높은 전류 용량: 최대 4000A의 정격 전류를 지원하므로 대규모 작업의 까다로운 배전 요구 사항에 적합합니다.
3. 자동화 호환성: 고도의 자동화 환경을 위해 설계되어 향상된 제어 및 모니터링을 위해 컴퓨터 인터페이스와의 통합을 촉진합니다.
| 프로젝트 | 매개변수 | |
| 주회로 정격전압(V) | AC 380(400),(660) | |
| 보조회로 정격전압(V) | AC 220、380(400)DC 110、220 | |
| 정격주파수(Hz) | 50(60) | |
| 정격절연전압(V) | 660(1000) | |
| 정격전류(A) | 수평 부스바 | ≤4000 |
| 수직부스바(MCC) | 1000 | |
| 모선의 정격 단시간 내전류(kA,1 s) | 50,80 | |
| 부스바의 정격 피크 내전류(kA/0.1s) | 105,176 | |
| 상용주파 시험전압(V/1분) | 주회로 | 2500 |
| 보조 회로 | 1760 | |
| 발생기 | 삼상 사선식 시스템 | A.B.C.PE.N |
| 삼상 5선식 시스템 | A.B.C.PE.N | |
| 보호 수준 | IP30.IP40 | |
1.3상 AC 시스템 지원: 50(60)Hz의 주파수에서 작동하는 3상 AC 시스템과 호환되므로 다양한 지역에 걸쳐 폭넓게 적용할 수 있습니다.
2.다중 전압 옵션: 380V(400V, 660V)의 작동 전압 정격으로 특정 전기 시스템 요구 사항을 충족할 수 있는 유연성을 제공합니다.
3. 중앙 집중식 제어: 전기 모터 및 무효 전력 보상의 중앙 집중식 제어를 가능하게 하여 에너지 효율성과 시스템 성능을 최적화합니다.
4. 인출형 디자인: 손쉬운 유지 관리 및 구성 요소 교체를 위한 인출형 메커니즘을 갖추고 있어 운영 효율성을 높이고 가동 중지 시간을 줄입니다.
5. 신뢰할 수 있는 성능: 산업 조건을 견딜 수 있도록 제작되어 중요한 발전 및 공급 시스템의 내구성과 신뢰성을 보장합니다.
1.고전류 밀도 레이아웃: 수평 부스바 정격 전류는 최대 4000A, 수직 부스바(MCC) 정격 전류는 1000A입니다. 컴팩트한 구조로 고밀도 케이블링을 지원하여 설치 공간을 절약합니다.
2. 지능형 배전 및 모터 관리: PLC 통합 및 스마트 미터 구성을 지원하여 모터 그룹 제어, 에너지 효율 모니터링, 결함 진단 및 원격 시작/중지를 가능하게 합니다. 자동화된 생산 라인 및 스마트 에너지 시스템에 적합합니다.
3. 강력한 무효 전력 보상 기능: 동적 무효 전력 보상 모듈(예: SVG, 커패시터-리액터 조합)을 통합하여 자동 역률 보정을 지원하여 그리드 품질과 에너지 효율성을 향상시킬 수 있습니다.
4. 모듈식 및 유연한 확장: 표준화된 기능 유닛과 모듈식 구조를 사용하여 다양한 캐비닛 조합을 지원하여 시스템을 쉽게 확장하고 업그레이드할 수 있습니다.
5. 높은 안전성 및 쉬운 유지 관리: 포괄적인 전기 및 기계적 연동 기능을 갖추고 실시간 유지 관리를 지원합니다. 서랍 유닛에는 위치 인식 및 상태 표시 기능이 포함되어 있어 작동 안전성과 유지 관리 편의성이 향상되었습니다.
Q1: GCS 스위치기어는 대형 모터 시동에 적합합니까?
A: 예. 고성능 소프트스타터나 가변 주파수 드라이브로 구성하여 고출력 모터의 고강도 시동과 원활한 작동을 지원할 수 있습니다.
Q2: DCS/SCADA 시스템과의 통신을 지원합니까?
답: 그렇습니다. 통신 관리자는 캐비닛에 통합되어 상위 시스템과의 데이터 통합 및 제어를 위해 Profibus-DP, Modbus TCP 및 이더넷과 같은 프로토콜을 지원합니다.
Q3: IP40 보호 수준을 먼지가 많은 환경에서 사용할 수 있습니까?
A: IP40은 직경이 1mm 이상인 고체 물체로부터 보호하며 일반 산업 환경에 적합합니다. 먼지가 많은 지역의 경우 더 높은 보호 수준이나 추가 밀봉 조치를 권장합니다.
Q4: 이중 전원 공급 장치에 대한 ATS(자동 전환 전환)를 지원합니까?
답: 그렇습니다. ATS 장치로 구성하여 주 전원과 백업 전원 사이를 원활하게 전환하여 지속적인 전원 공급을 보장할 수 있습니다.
Q5: 배송 리드타임과 맞춤 지원은 어떻게 되나요?
A: 표준 구성 주문의 리드 타임은 영업일 기준 약 20~30일입니다. 우리는 사용자 전기 시스템 다이어그램을 기반으로 맞춤형 설계 서비스를 제공합니다.
