두 가지 애플리케이션이 동일하지 않다는 점을 이해하여 Jinhand는 포괄적인 범위의 저전압 배전반 유형을 제공합니다. 각 제품 라인은 특정 운영 환경 및 성능 요구 사항에 맞게 설계되었습니다.
고가용성, 손쉬운 유지관리, 모듈식 확장이 필요한 플랜트 및 시설입니다.

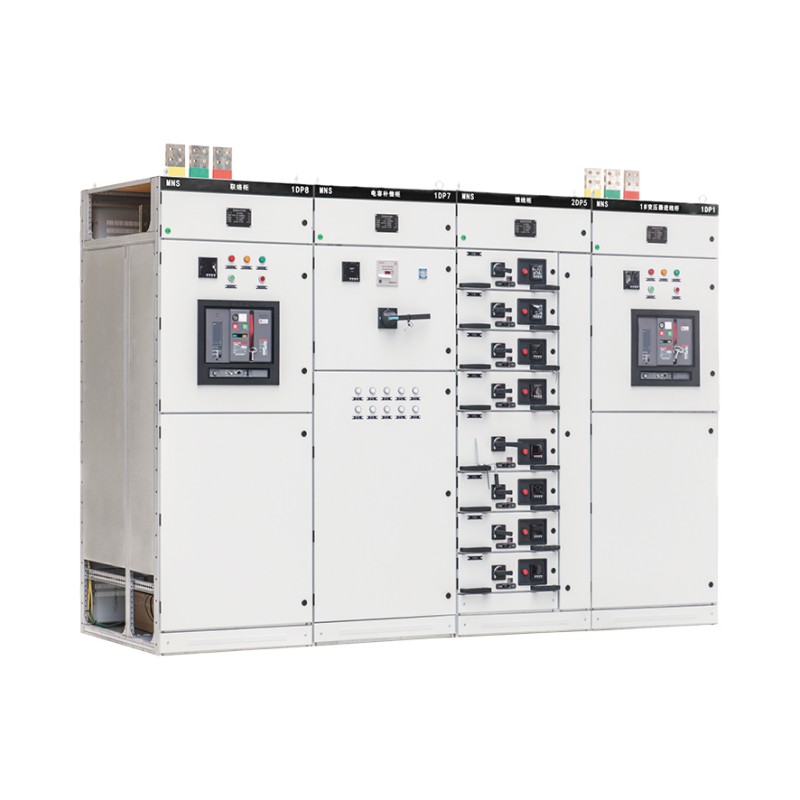

진핸드 MNS저전압 인출형 폐쇄형 배전반모듈식 우수성의 대표적인 예입니다. 최대 660V의 시스템용으로 설계된 이 제품은 발전소, 석유화학 산업, 대형 건물 전반에 걸친 다용도로 유명합니다.
정격 작동 전압:380V, 660V
메인 버스바 정격 내전류: 100kA/1s(피크: 220kA)
모듈식 설계: 공장에서 조립된 표준 모듈(FBA)은 품질 일관성을 보장하고 현장 설치 시간을 최대 30% 단축합니다.
지능형 옵션: 전류, 전압, 전력 및 에너지를 실시간으로 추적하여 데이터 기반 에너지 관리를 촉진하는 스마트 모니터링 모듈을 지원합니다.
높은 호환성: 표준화된 인출형 소켓은 Schneider, ABB, Siemens와 같은 주요 차단기 브랜드를 지원합니다.
비용 최적화가 핵심이고 빈번한 구성 요소 교체가 필요하지 않은 표준 배전 애플리케이션입니다.
고정 스위치기어는 어셈블리에 영구적으로 배선된 구성요소를 특징으로 합니다. 구성이 상대적으로 정적인 주 배전반, 하위 배전반 및 모터 제어 센터에 강력하고 경제적인 솔루션을 제공합니다.

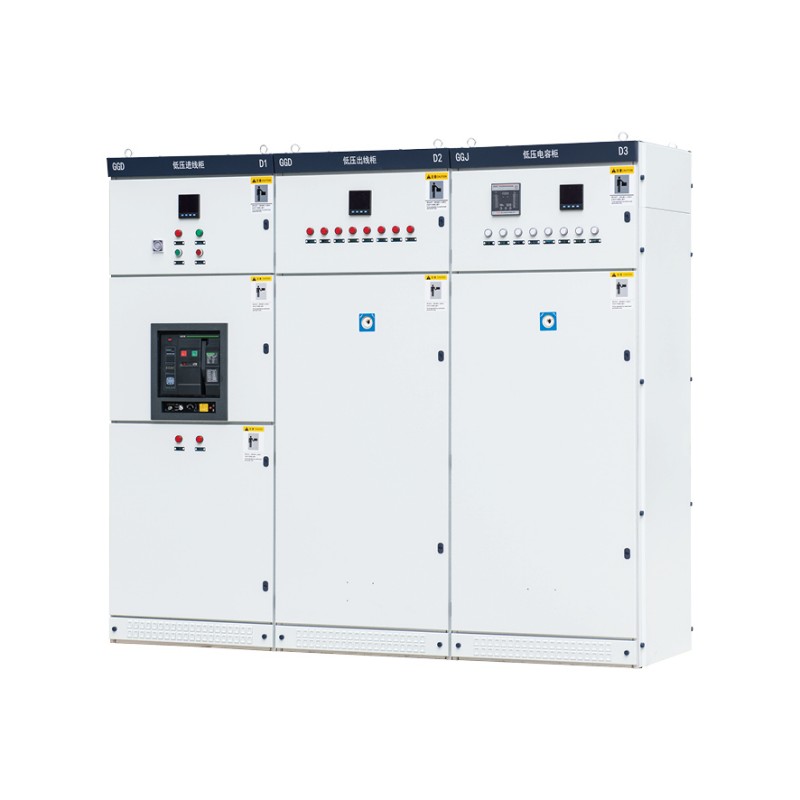

진핸드 GGDAC 저전압 배전 개폐 장치최대 3150A의 전류를 제공하는 50Hz/380V 시스템용으로 설계된 주력 제품입니다. 혁신적인 분리 구조와 높은 차단 용량으로 인해 안전하고 신뢰할 수 있는 선택이 됩니다.
탁월한 열 방출: 과학적으로 설계된 환기 장치는 고전류 작동 중에 안전한 온도 상승을 보장합니다.
높은 차단 용량: 최대 50kA 단락 차단 전류로 탁월한 보호 기능을 보장합니다.
사용자 친화적인 인터페이스: 큰 시야 창과 논리적으로 배열된 구성 요소는 작동 및 모니터링을 단순화합니다.
사용자 정의 가능: 캐비닛 치수 및 회로 레이아웃은 단일 라인 다이어그램을 기반으로 사용자 정의할 수 있습니다.
비선형 부하(VFD, 정류기)를 사용하여 역률을 개선하고 손실을 줄이며 고조파를 필터링하는 산업 시설입니다.
현대 산업은 전원 공급 장치를 왜곡하는 장비에 크게 의존하여 역률이 낮고 고조파 오염이 발생합니다. 이로 인해 유틸리티 페널티, 장비 과열 및 시스템 용량 감소가 발생합니다.

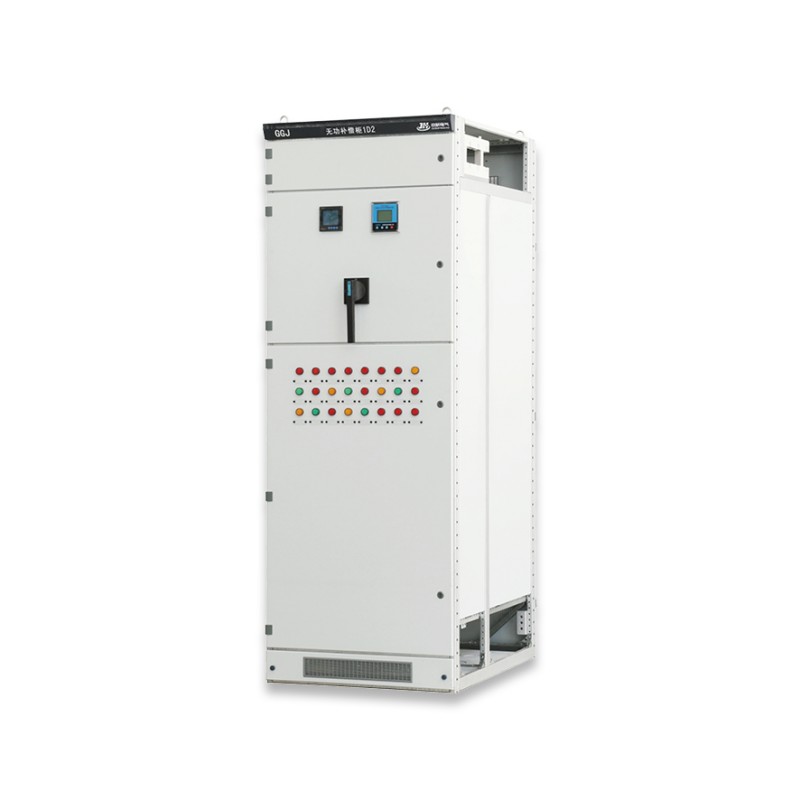

진핸드 GGJ저전압 지능형 무효전력 보상배전반스마트 솔루션입니다. 적응형 제어 알고리즘을 사용하여 커패시터 뱅크를 동적으로 전환하고 정밀한 무효 전력 보상 및 고조파 필터링을 제공합니다.
적응형 제어: 퍼지 논리/신경망을 사용하여 부하 변화를 실시간으로 분석하여 최적의 보상을 제공합니다.
고조파 완화: 3차, 5차, 7차와 같은 고조파에 대한 순수 보상, 필터링 및 하이브리드 모드를 지원합니다.
고급 스위칭: 돌입 전류가 없는 커패시터 스위칭을 위해 사이리스터 또는 하이브리드 스위치를 사용하여 구성 요소 수명을 연장합니다.
통합 모니터링: 내장된 터치스크린은 역률, 전압, 전류 및 총 고조파 왜곡(THD)을 표시합니다. 에너지 관리 시스템에 통합하기 위해 Modbus 및 IEC 61850을 지원합니다.
최종 회로 배전, 조명 제어, 실외 기둥 장착, 주거용/상업용 건물 전력 배전.
이 인클로저에는 소규모 배포 및 보호 장치가 들어 있습니다. 이는 사용 시점에서 회로를 구성하고 보호하는 데 필수적입니다.

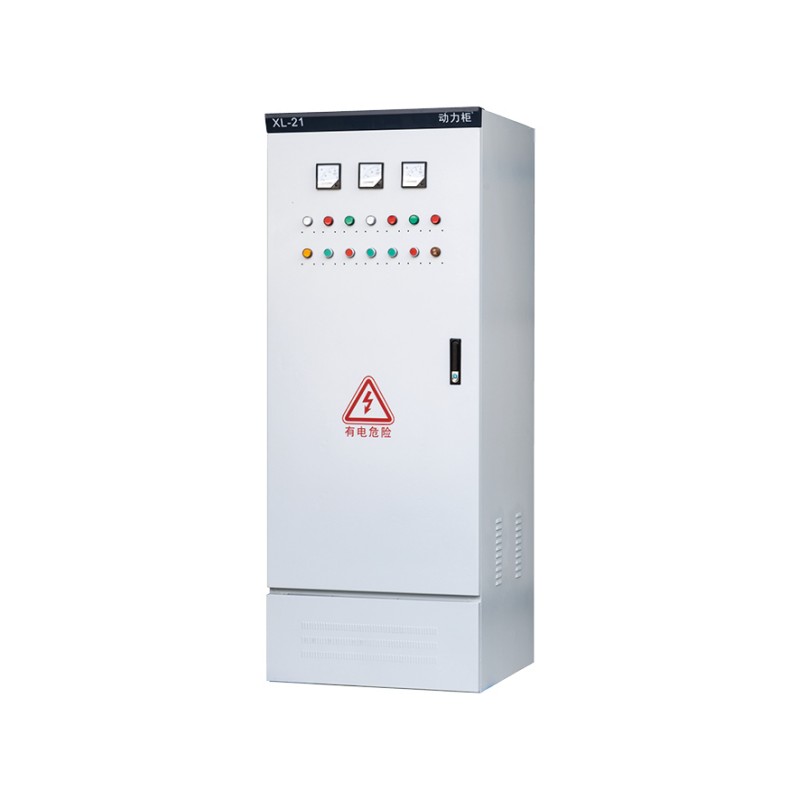

XL-21 전원 박스: 500V 미만의 실내 산업용 전원/조명 배전을 위한 완전 밀폐형 강철 상자입니다. 전면 액세스 작동, 모듈식 구성 요소 및 투명한 관찰 창이 특징입니다.

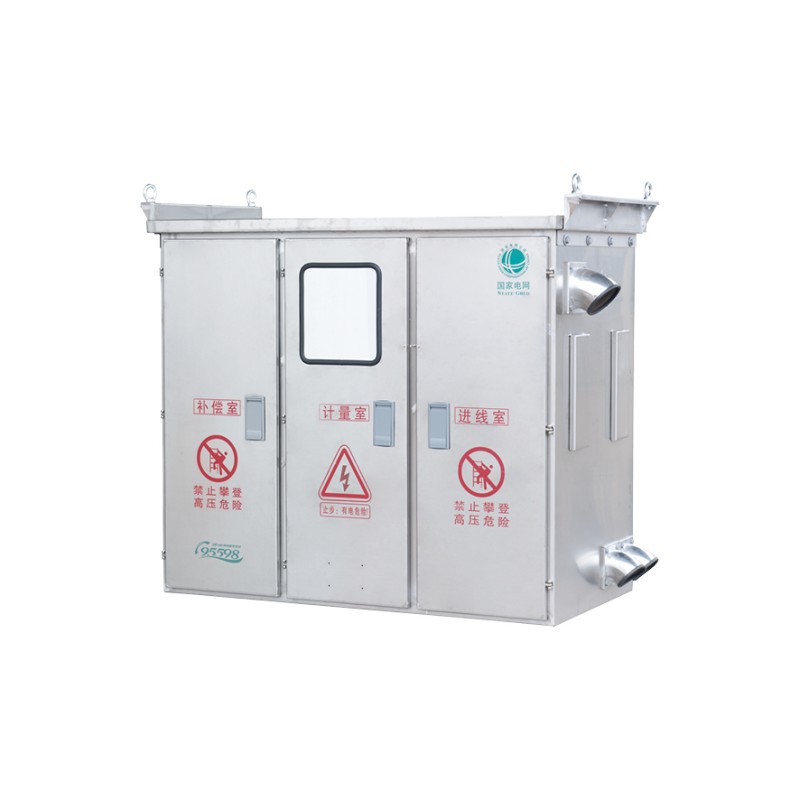

JP 옥외종합분배함: 계량, 발신 라인 및 반응 보상을 통합한 IP44 등급 다기능 박스입니다. 도시/농촌 그리드 업그레이드의 기둥 장착형 변압기 설치에 이상적입니다.

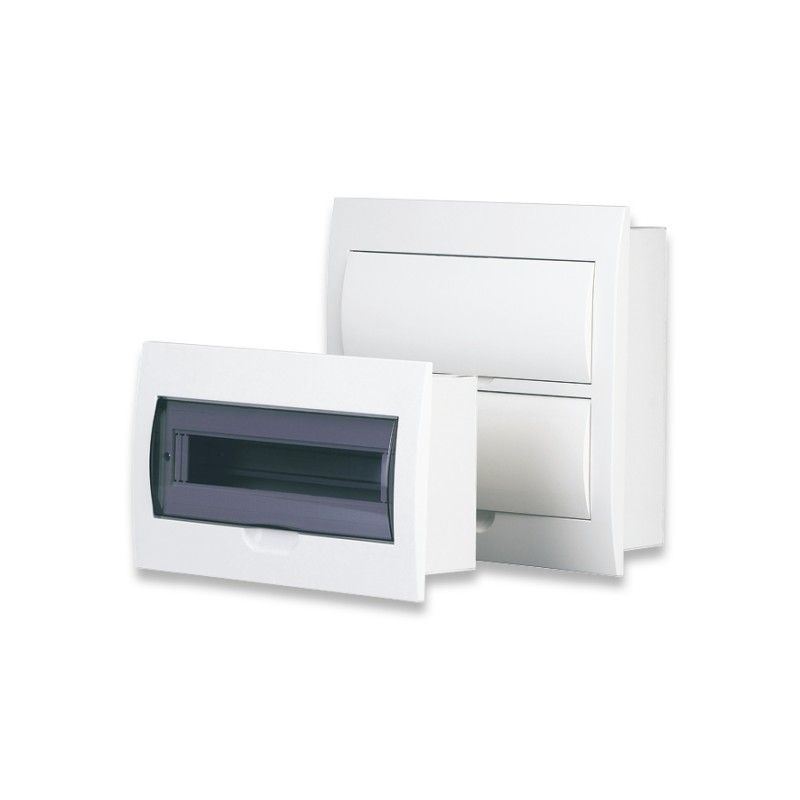

PZ30 조명 배전 박스: 건물의 최종 회로 배전을 위한 모듈식 소형 박스입니다. IP3X 보호 등급 및 안전을 위한 절연 콤 버스바를 갖춘 회로 차단기와 RCBO(4~45개 회로)의 유연한 조합을 지원합니다.
올바른 저전압 개폐 장치를 선택하려면 특정 요구 사항을 철저히 평가해야 합니다. 의사결정 프레임워크는 다음과 같습니다.
(1) 산업: 중공업(야금, 광업), 경상업(사무실 건물).
(2) 위치: 실내(깨끗한/더러운 환경) 및 실외(IP54와 같은 높은 IP 등급 요구).
(1) 시스템 전압 및 주파수: (예: 400V/50Hz, 480V/60Hz).
(2) 최대 정상 전류: 버스바 정격을 결정합니다(예: 1600A, 4000A).
(3) 예상 사고 전류: 설치 지점의 최대 단락 전류. 이는 적절한 단락 내성(Icw)과 차단 용량(Icu)을 갖춘 개폐 장치를 선택하는 데 중요합니다. Jinhand 장비는 최대 100kA 저항 및 50kA 차단 등급을 제공합니다.
(4) 모터 제어 요구 사항: 모터 수 및 크기, 시동 방법(DOL, Star-Delta, VFD).
(1) 유지관리 철학: 실시간 유지관리 기능이 필요합니까? (인출 가능을 선택하세요)
(2) 자동화 및 모니터링: 원격 제어, 데이터 수집 또는 SCADA/BMS와의 통합이 필요합니까? 진핸드 기어는 PLC, 스마트 미터, Modbus, Profibus, IEC 61850과 같은 프로토콜을 지원합니다.

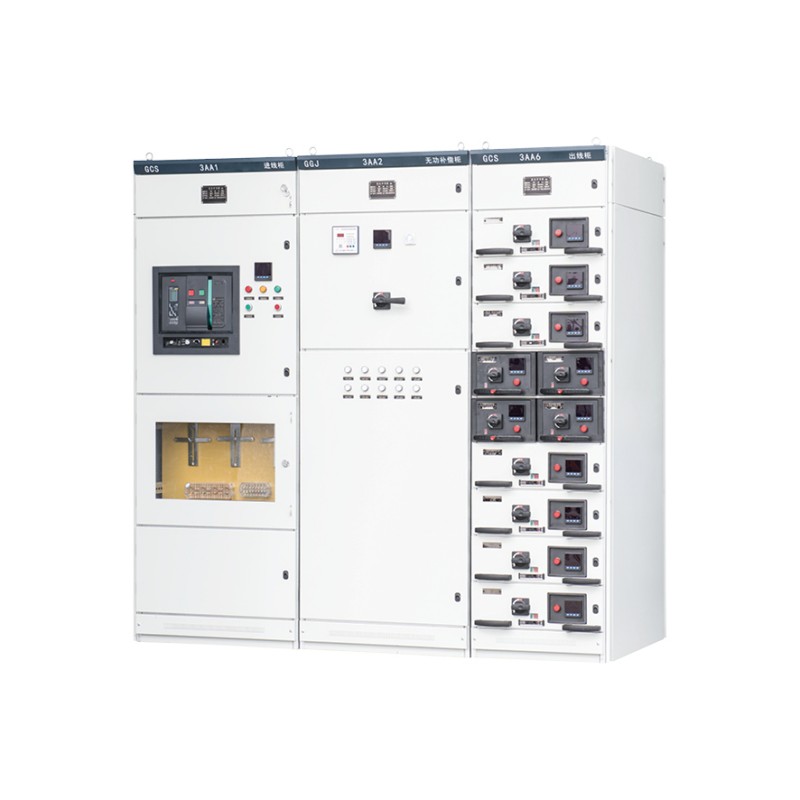

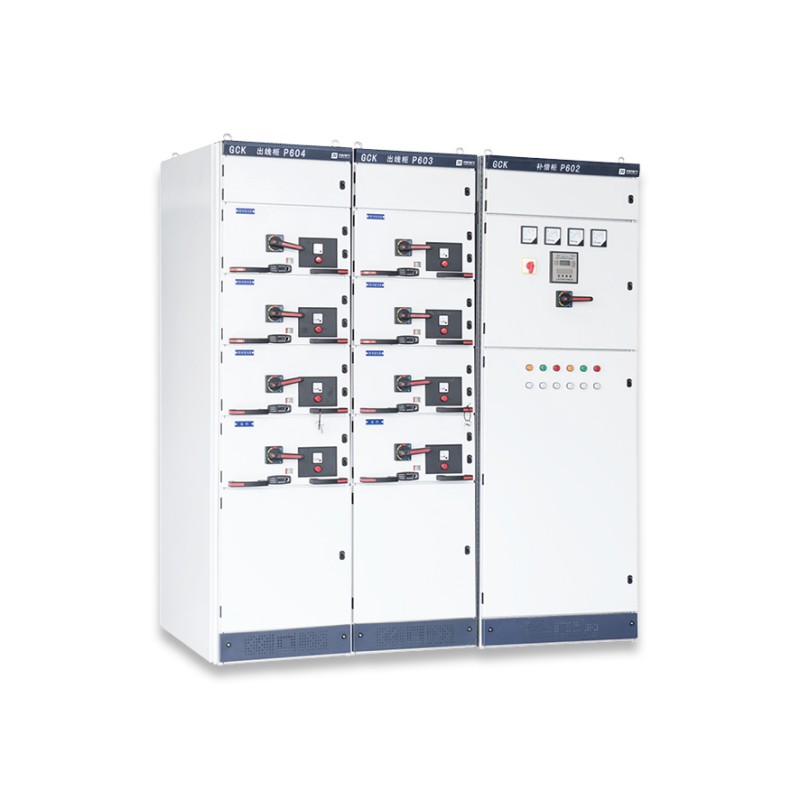

(3) 향후 확장: 시스템을 확장해야 합니까? 모듈식 설계(MNS, GCS, GCK)가 이상적입니다.
장비가 관련 국제(IEC 61439) 및 현지 표준을 준수하는지 확인하십시오. 모든 Jinhand 저압 개폐 장치는 GB 7251.1 및 IEC 표준을 준수하여 글로벌 수용을 위한 견고한 기반을 형성합니다.
중국 최고의 제조업체이자 공급업체인 Jinhand는 제품 그 이상을 통해 차별화됩니다.
전기 장비의 R&D, 설계, 제조에 대한 뿌리 깊은 경험.
원자재 조달부터 최종 테스트까지 ISO 9001 인증 프로세스. 모든 제품은 엄격한 전원 주파수 내전압 테스트(예: 주회로 2500V/1분) 및 노화 테스트를 거칩니다.
당사의 엔지니어링 팀은 사전 판매 상담을 제공하고 전기 다이어그램을 해석할 수 있으며 치수, 레이아웃 및 특수 기능에 대한 비표준 사용자 정의를 제공합니다.
효율적인 물류 및 30개 이상의 국가로의 배송 경험을 통해 프로젝트가 일정대로 유지되도록 보장합니다. 표준 구성 리드타임은 경쟁력이 있습니다(영업일 기준 15~30일).
우리는 저전압 배전반의 장기적이고 안정적인 작동을 보장하기 위해 설치 지침, 기술 문서 및 즉각적인 지원을 제공합니다.
올바른 저전압 개폐 장치를 선택하는 것은 전기 인프라의 안전성, 효율성 및 신뢰성에 대한 중요한 투자입니다. 애플리케이션 요구사항, 주요 전기 매개변수, 다양한 스위치기어 유형의 뚜렷한 장점을 이해하면 정보에 입각한 결정을 내릴 수 있습니다.
중국의 신뢰할 수 있는 공장이자 공급업체인 Jinhand는 MNS 및 GCS와 같은 지능형 인출형 시스템부터 GGD와 같은 견고한 고정 보드 및 GGJ와 같은 특수 보상 장치에 이르기까지 완벽한 고품질 포트폴리오를 제공합니다. 탄탄한 기술 데이터, 인증된 품질, 고객 성공에 대한 헌신을 바탕으로 진핸드는 귀하의 배전 시스템에 걸맞는 안정적인 기반을 제공합니다.
