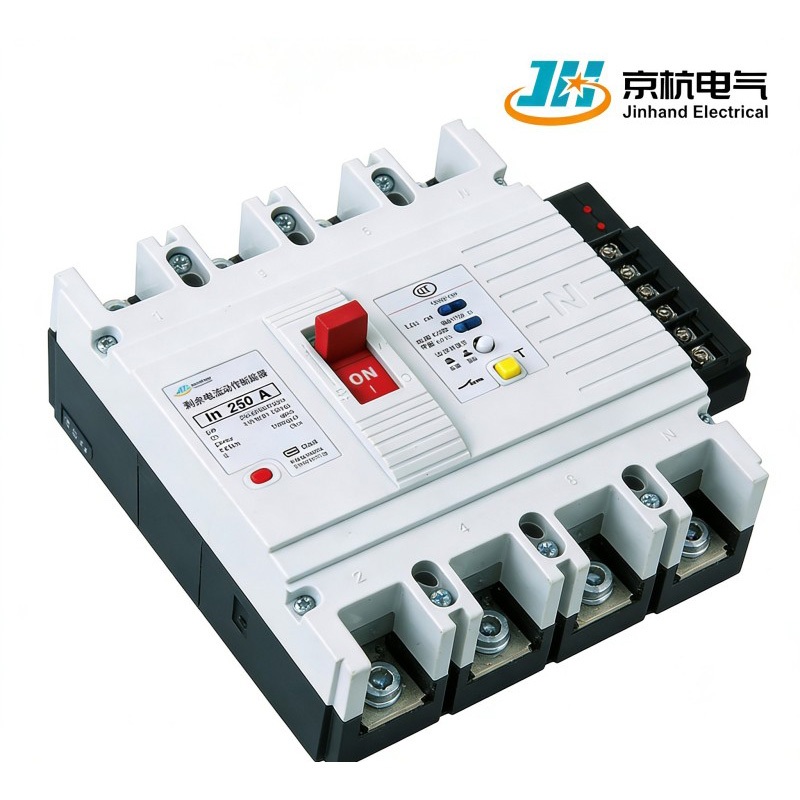

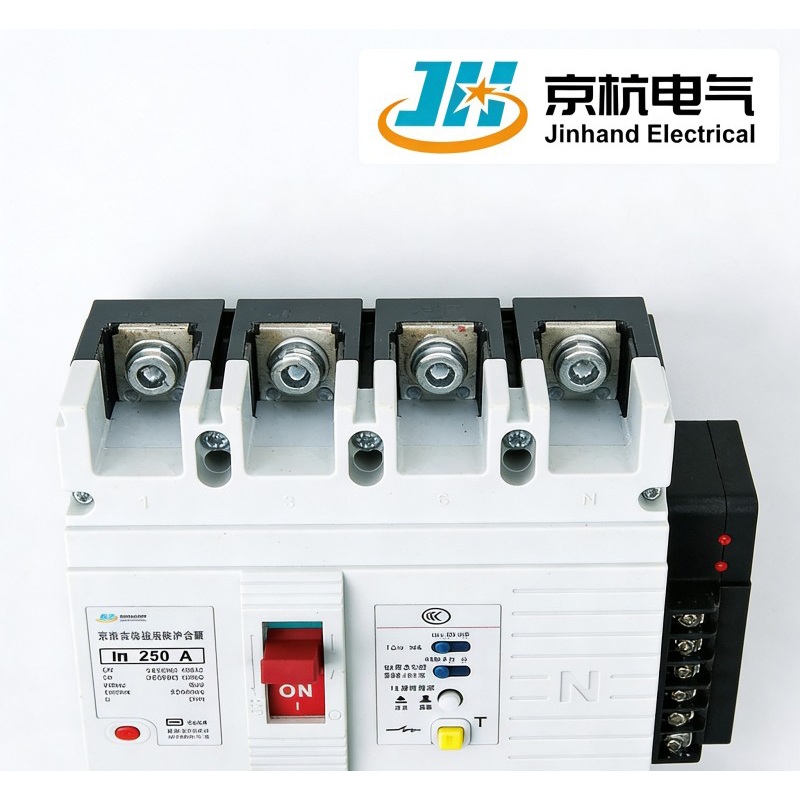

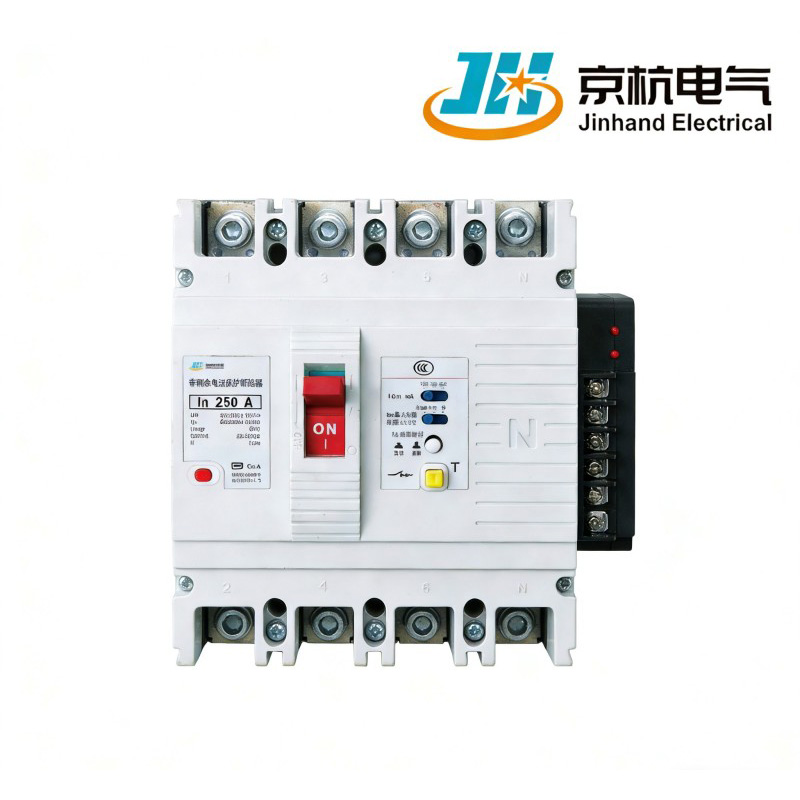

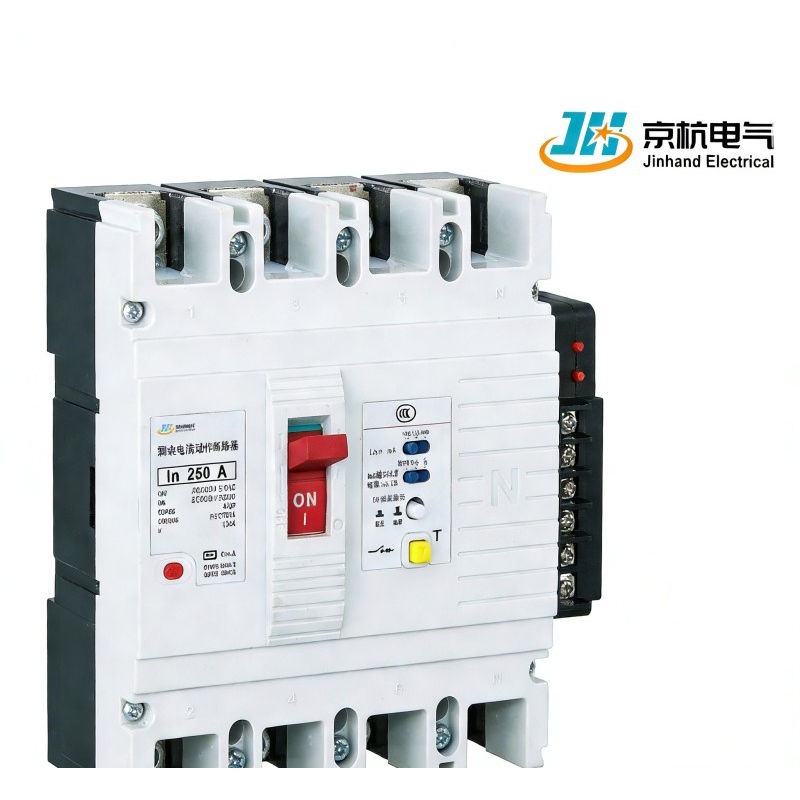

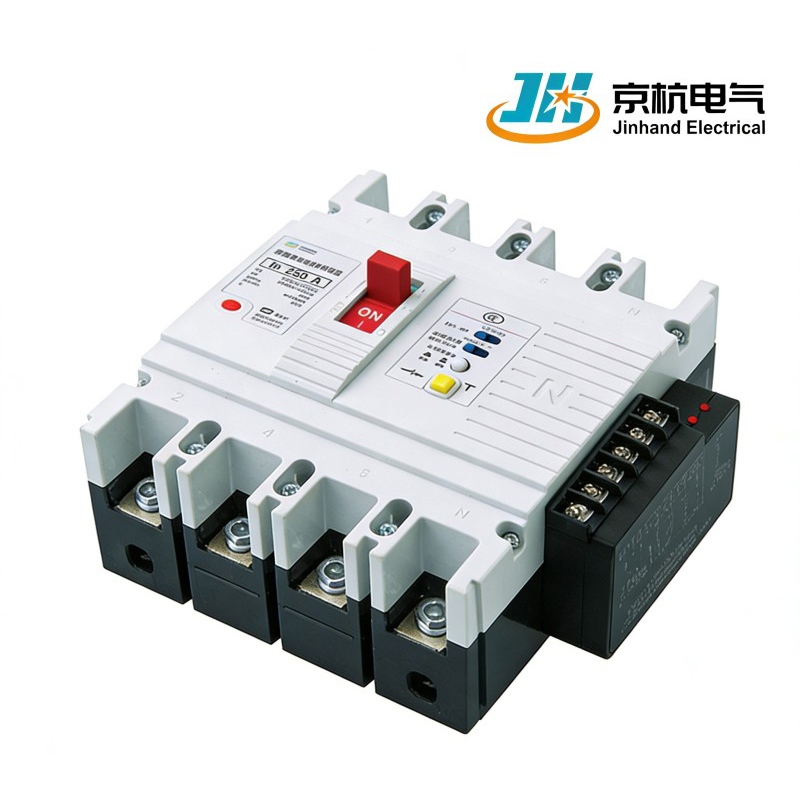

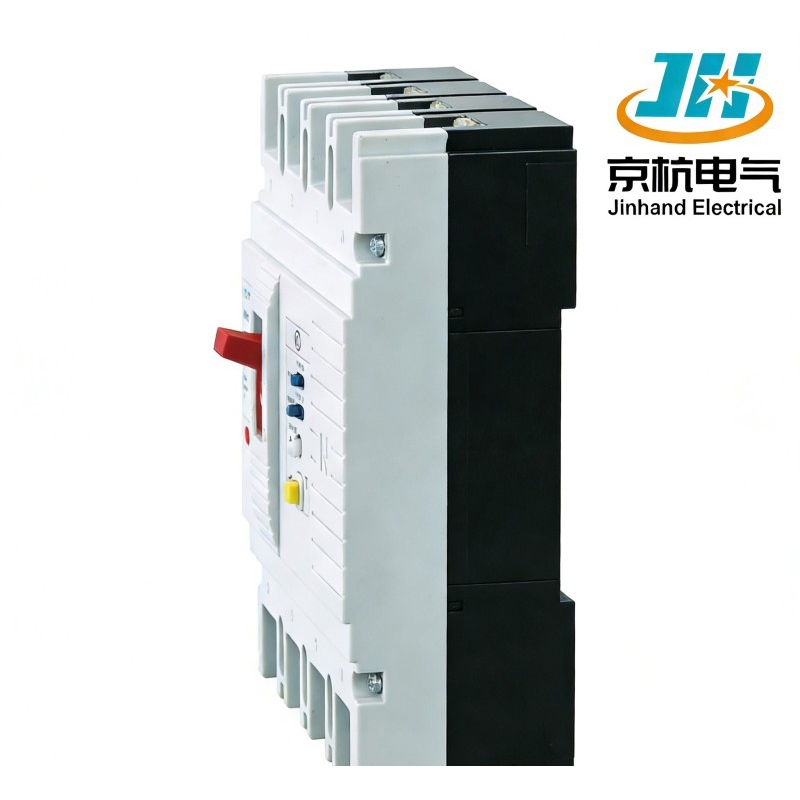

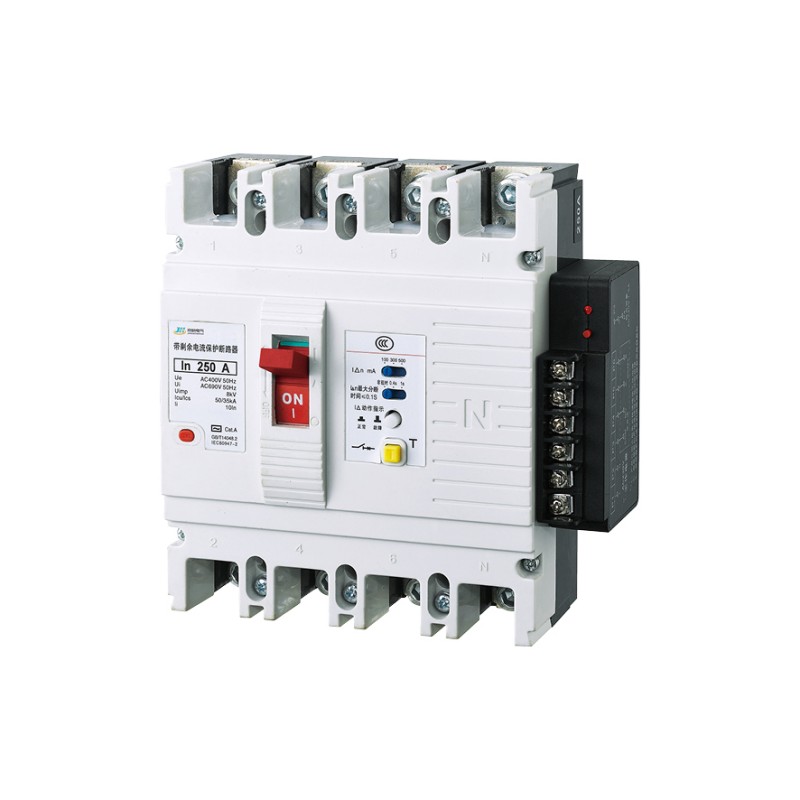

중국 제조업체인 Jinhand Electrical이 개발한 JHM1L 성형 케이스 회로 차단기는 최대 800A의 전류 정격을 갖춘 AC 50Hz, 400V 회로용으로 설계되었습니다. 공장에서 제공되는 이 차단기는 과부하, 단락, 저전압 및 지락 보호 기능을 제공하며 배전 시스템의 간헐적인 스위칭, 모터 시동 및 화재 위험 예방에 적합합니다.
1. 향상된 안전성: 지속적인 접지 결함에 대한 보호 기능을 제공하여 표준 과전류 보호 기능으로 감지할 수 없는 화재 위험을 줄입니다.
2. 포괄적인 보호: 과부하, 단락 및 저전압 보호 기능을 제공하여 전선 및 장비의 안전을 보장합니다.
3. 신뢰할 수 있는 성능: 간헐적인 스위칭 및 모터 시동 애플리케이션용으로 설계되어 다양한 작동 요구 사항에 적합합니다.
| 프로젝트 | JHM1-63 | JHM1-125 | JHM1-250 | JHM1-400 | JHM1-630 | ||||||||||||
| 프레임 전류 Im(A) | 125 | 250 | 400 | 630 | 800 | ||||||||||||
| 정격 전류 입력(A) | 10/16/20/25/32/40/50/63/80/100/125 | 100/125/140/160/180/200/225/250 | 225/250/315/350/400 | 400/500/630 | 630/700/800 | ||||||||||||
| 극수 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | ||||||||||||
| 정격사용전압 Ue(V) | AC800 | ||||||||||||||||
| 정격절연전압 Ui(V) | AC400 | AC400 | AC400 | AC400 | AC400 | ||||||||||||
| 정격 임펄스 내전압 Uimp(V) | 8000 | 8000 | 8000 | 8000 | 8000 | ||||||||||||
| 아크 거리(mm) | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ||||||||||||
| 차단 용량 수준 | L | M | L | M | L | M |
|
L | M | H | L | M | H | ||||
| 극한단락차단용량 lcu(kA) | AC400V | 50 | 85 | 50 | 85 | 50 | 65 | 100 | 50 | 65 | 100 | 50 | 65 | 100 | |||
| 서비스단락차단용량 lcs(kA) | AC400V | 35 | 50 | 35 | 10 | 35 | 42 | 65 | 35 | 42 | 65 | 35 | 42 | 65 | |||
| 정격 잔류 동작 전류 지연 없음 유형 IΔn(mA) | 지연되지 않는 유형 | 100/300/500 |
|
||||||||||||||
| 지연형 | 100/300/500 | 300/500/1000 | |||||||||||||||
| 정격 잔류 비작동 전류 IΔn(mA) | 1/2IΔn | 1/21Δn | 1/2IΔn | 1/21Δn | 1/21Δn | ||||||||||||
| 정격잔류단락투입(차단)용량 IΔm(mA) | 25%lcu | 25%lcu | 25%lcu | 25%lcu | 25%lcu | ||||||||||||
| 운영실적(주기) | 전원 공급/전원 켜짐 | 1500 | 1000 | 1000 | 1000 | 1000 | |||||||||||
| 전원 차단/전원 끄기 | 8500 | 7000 | 4000 | 4000 | 4000 | ||||||||||||
|
|
W | 92 | 121 | 107 | 141 | 150 | 198 | 210 | 280 | 210 | 280 | ||||||
| L | 150 | 150 | 165 | 165 | 257 | 257 | 282 | 282 | 282 | 282 | |||||||
| H | 92 | 92 | 90 | 90 | 105 | 105 | 110 | 110 | 110 | 110 | |||||||
| 션트 트립 | O | O | O | O | O | ||||||||||||
| 저전압 해제 | O | O | O | O | O | ||||||||||||
| 잔류 전류 경보 모듈 | O | O | O | O | O | ||||||||||||
| 보조 연락처 | O | O | O | O | O | ||||||||||||
| 알람 접점 | O | O | O | O | O | ||||||||||||
| 전동식 작동 메커니즘 | O | O | O | O | O | ||||||||||||
| 회전식 핸들 작동 메커니즘 | O | O | O | O | O | ||||||||||||
1. 정격 사양: 정격 절연 전압이 800V, 작동 전압이 최대 400V, 정격 작동 전류가 최대 800A인 AC 50Hz 회로에 적합합니다.
2. 다양한 응용 분야: 빈번하지 않은 스위칭이 필요한 응용 분야에 이상적이므로 다양한 산업 및 상업 환경에 적응할 수 있습니다.
3. 화재 위험으로부터 보호: 위험한 화재 상황으로 이어질 수 있는 접지 결함을 감지하여 전반적인 안전성을 향상시키도록 특별히 설계되었습니다.
1. 통합 잔류 전류 보호: 과부하, 단락, 저전압 및 지락 보호를 하나의 장치에 결합하여 개인 안전 및 화재 예방에 적합합니다.
2. 넓은 전류 범위 적용 범위: 10A ~ 800A의 정격 전류로 주거용 배전부터 산업용 애플리케이션까지 다양한 요구 사항을 충족합니다.
3. 선택 가능한 수준의 높은 차단 용량: 다양한 단락 위험 시나리오에 적용할 수 있는 L/M/H 3단계 차단 용량(최대 100kA/400V)을 제공합니다.
4. 다중 누전 보호 모드: 100mA에서 1000mA까지 조정 가능한 정격 잔류 작동 전류로 순간 및 시간 지연 잔류 전류 보호를 지원합니다.
1. 누전에 대한 스마트 자체 테스트 기능: 잔류 전류 보호가 효과적인지 확인하기 위해 정기적인 자체 테스트 및 수동 테스트를 지원합니다.
2. 모듈식 액세서리 구성: 보조 접점, 경보 모듈, 션트 트립 등은 유지 관리 및 교체가 용이하도록 플러그 앤 플레이 설계를 갖추고 있습니다.
3.긴 전기적 및 기계적 수명: 최대 8,500회 작동의 전기적 수명, 안정적인 기계적 수명, 전체 교체 비용 절감.
4. 상태 표시 및 경보 출력: ON/OFF/오류/누설 상태 표시를 포함하고 원격 경보 신호 출력을 지원합니다.
1. 표준 산업 포장 : 명확한 라벨링으로 충격 및 습기에 강하며 팔레트 또는 컨테이너 운송에 적합하며 글로벌 물류와 호환됩니다.
2. 유연한 설치 방법: 제공된 장착 템플릿과 토크 지침을 통해 DIN 레일 장착 및 전면 패널 고정 설치를 지원합니다.
3. 플러그 앤 플레이 디자인: 표준화된 액세서리 인터페이스를 통해 특별한 도구 없이 현장에서 기능 확장이 가능합니다.
4. 다국어 기술 지원: 해외 프로젝트에서 빠른 배포를 위해 중국어와 영어로 설치 안내서, 배선 다이어그램 및 매개변수 표를 제공합니다.
1. 무료 선택 및 기술 지원: 고객이 적절한 구성을 할 수 있도록 온라인 선택 도구 및 기술 상담을 제공합니다.
2. 설치 및 시운전 교육: 제품 설치 비디오, 시운전 가이드 및 현장 교육 서비스를 제공합니다.
3. 결함 진단 및 수리 지원 : 신속한 대응으로 원격 결함 진단 및 현장 수리 서비스를 제공합니다.
1."다중 상업용 복합 배전 시스템에 JHM1L 시리즈를 선택했습니다. 정확한 누전 보호, 안정적인 작동, 전기 안전성이 크게 향상되었습니다."
2. "높은 비용 대비 성능, 포괄적인 기능, 특히 개인 안전 및 화재 예방에 대한 엄격한 요구 사항이 있는 해외 엔지니어링 프로젝트에 적합합니다."
10년이 넘는 혁신 주도 확장을 통해 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나로 자리매김했습니다. 우리 공장은 광범위한 첨단 기술과 기계를 수용하고 있으며, 중국산 고품질, 합리적인 가격의 제품을 구입하시기 바랍니다.
