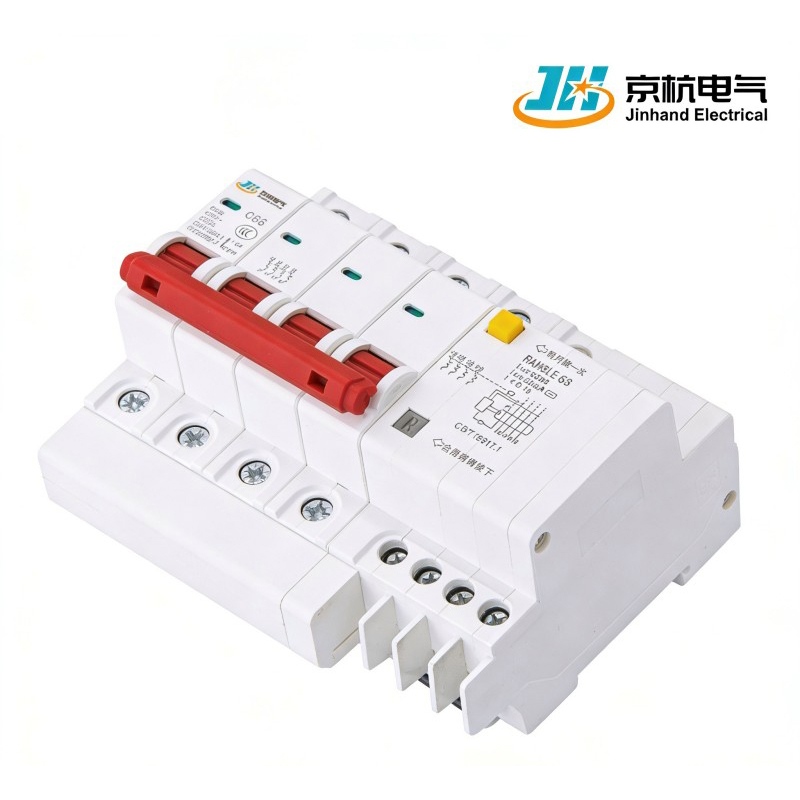

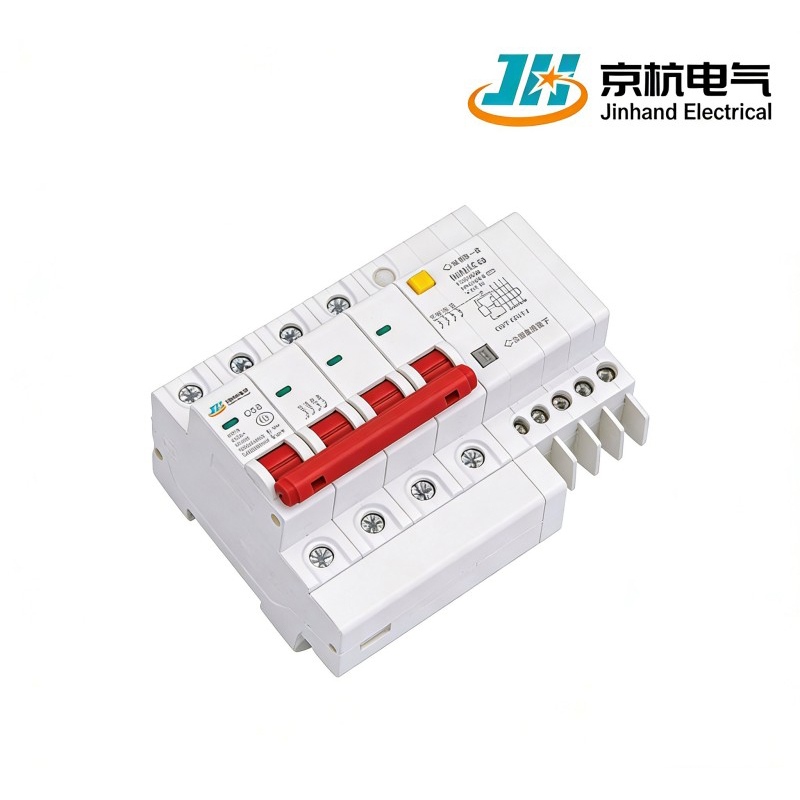

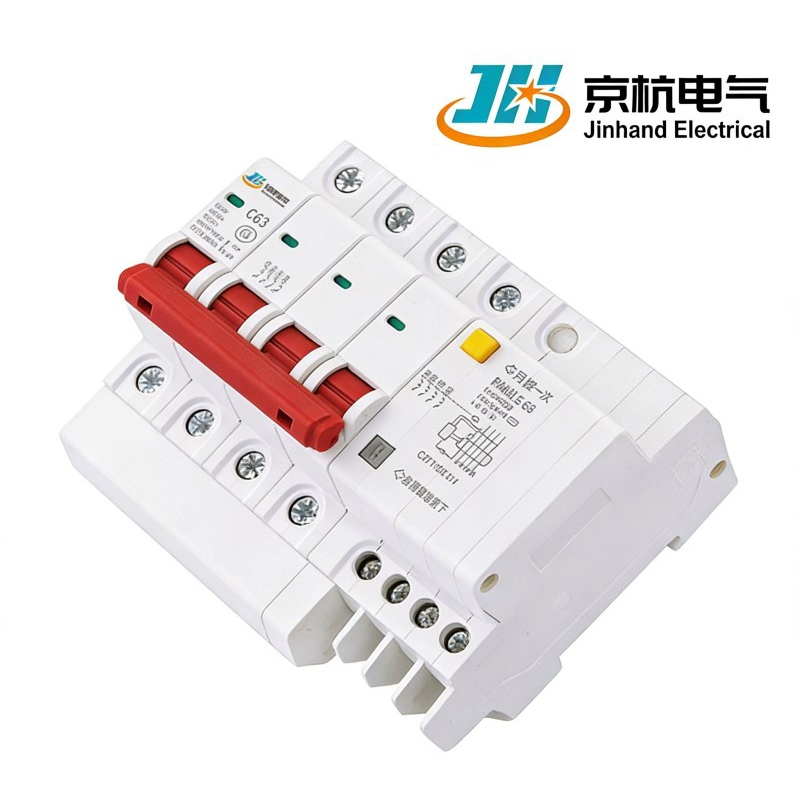

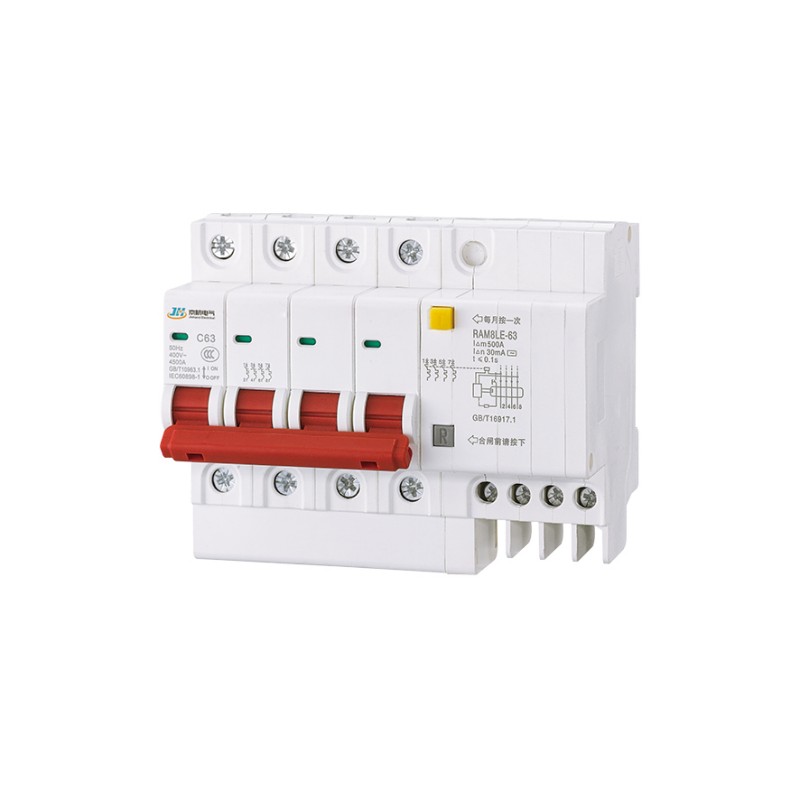

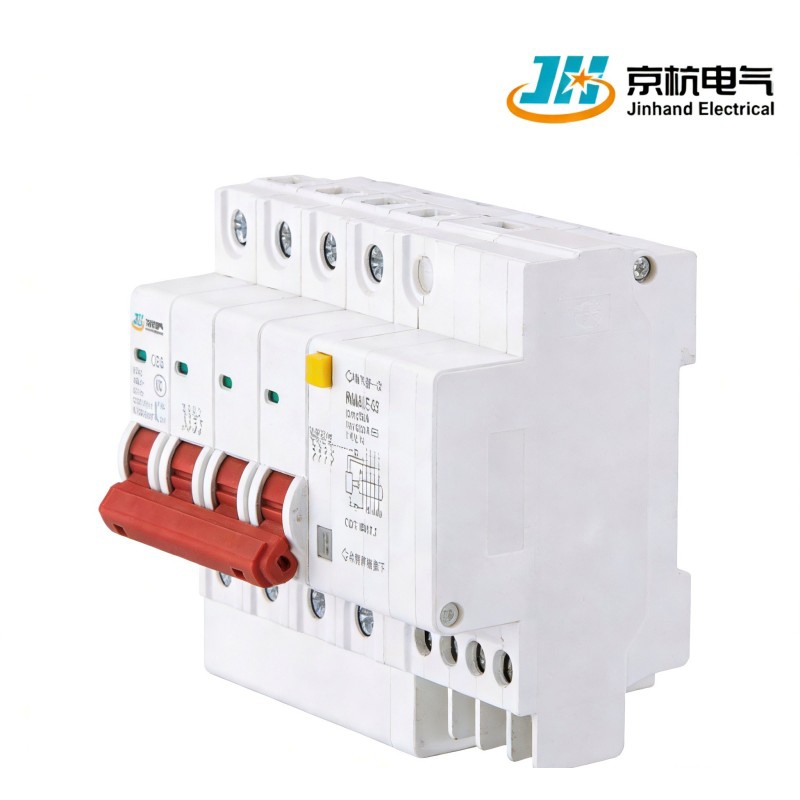

DZ47LE-63 잔류 전류 회로 차단기는 중국에서 제조되었으며 정격 전압이 230V/400V이고 전류가 최대 63A인 AC 50Hz/60Hz 시스템용으로 설계되었습니다. 이 신뢰할 수 있는 장치는 감전, 과부하 및 단락으로부터 보호하여 개인 안전을 보장하고 누설 전류로 인한 장비 손상을 방지합니다. 또한 요청 시 그리드 과전압에 대한 전압 보호 옵션을 제공합니다. 신뢰할 수 있는 공급업체이자 공장으로서 우리는 최적의 성능과 안전을 위한 고품질 제조를 보장합니다.
1. 포괄적인 보호: 감전, 과부하 및 단락으로부터 보호하여 사용자 안전과 장비 무결성을 보장합니다.
2. 옵션 전압 보호: 그리드 오류로 인한 과전압을 방지하기 위해 추가 전압 보호 기능으로 맞춤 설정할 수 있습니다.
3.다용도 사용: 주거용 건물 및 유사한 환경에 적합하며 일상적인 응용 분야에서 안정적인 성능을 제공합니다.
4. 표준 준수: GB16917.1 및 IEC61009-1 표준을 충족하여 고품질 안전과 성능을 보장합니다.
5.CCC 인증: 안전 규정 준수를 보장하는 인증 제품입니다.
| 프레임 크기의 최대 정격 전류 A. | 극 수 | 중립선으로. | 정격 전류 입력(A) | 정격 전압 Un(V) | 정격 잔류 동작 전류 | 정격 잔류 비작동 전류 | 휴식시간 | 정격 잔류 개폐 용량 IΔm(A) | 과전류 순시트립형 |
| 32 | 1 | +N | 610162025 | 230 | 3050100300 | 152550150 | <0.1 | 2000 | CD |
| 2 |
|
230 | |||||||
| 3 |
|
400 | |||||||
| 3 | +N | 400 | |||||||
| 4 |
|
400 | |||||||
| 63 | 1 | +N | 32405063 | 230 | |||||
| 2 |
|
230 | |||||||
| 3 |
|
400 | |||||||
| 3 | +N | 400 | |||||||
| 4 |
|
400 |
| 프로젝트 | 정격전류 | 정격단락전류(A) | 서비스 단락 차단 용량(A) |
| DZ47L | 6~63A | 4500 | 4500 |
| DZ47LH | 6~63A | 6000 | 6000 |
30°C~35°C에서 과전류 보호 특성.
| 트립 유닛의 정격 전류(A) | 초기 상태 | 테스트 전류 | 소요시간 | 결과 | 메모 |
| 6~63 | 차가운 상태 | 1.13인치 | t ≤1h 에서 ≤ 63A | 여행 없음 |
|
| 6~63 | 이전 테스트 후 바로 진행 | 1.45인치 | t<1h ≤ 63A | 여행 | 전류는 5초 이내에 지정된 값까지 꾸준히 증가합니다. |
| 32 이하 | 차가운 상태 | 2.55인치 | 1초 |
여행 |
|
| 32 이하 | 차가운 상태 | 2.55인치 | 1초 |
여행 | |
| 6~63 | 차가운 상태 | 5인10인 | t ≤ 0.1st<0.1s | 여행 없음 | C형 |
| 10인14인 | t ≤ 0.1st<0.1s | 여행 없음 | D형 |
1. 작동 사양: 정격 작동 전압이 230V/400V이고 정격 전류가 최대 63A인 AC 50Hz/60Hz 시스템용으로 설계되었습니다.
2. 누설 전류 보호: 누설 전류로 인한 손상을 방지하여 전반적인 안전성을 향상시킵니다.
3.단락 및 과부하 보호: 전기 회로에 대한 추가 보호 기능을 제공하여 시스템 신뢰성을 보장합니다.
4.간헐적인 스위칭 기능: 일반적인 조건에서 간헐적인 스위칭 작업에 사용할 수 있어 다양성이 더해집니다.
5. 사용자 친화적인 설치: 주거 및 유사한 환경에서 쉽게 설치할 수 있도록 설계되었습니다.
<
1. 통합 누전 보호: 포괄적인 전기 안전을 위해 잔류 전류 보호, 과부하 보호 및 단락 보호를 하나의 장치에 결합합니다.
2. 다중 누전 트립 설정: 다양한 애플리케이션 시나리오에 맞게 30mA, 50mA, 100mA 및 300mA와 같은 다양한 트립 전류를 지원합니다.
3.컴팩트한 모듈형 디자인: 폭이 2P의 경우 36mm, 4P의 경우 72mm에 불과하여 분전반 공간을 절약하여 깔끔한 설치가 가능합니다.
4.높은 차단 용량 옵션: 표준 차단 용량 4.5kA, 최대 6kA의 높은 차단 용량, 다양한 단락 위험 환경에 적합합니다.
1.완전 자동화된 SMT 생산 라인: 전자 PCB는 높은 일관성과 신뢰성을 위해 자동화된 SMT 납땜을 사용합니다.
2. 이중 기능 테스트: 각 장치는 전기적 특성 테스트와 누전 방지 정확도 교정을 거칩니다.
3.친환경 소재 적용: 주택 소재는 재활용이 가능하며 무연, 무할로겐 생산으로 녹색 제조 표준을 충족합니다.
4.전체 프로세스 품질 추적성: 바코드 관리 시스템을 통해 원자재부터 완제품까지 추적이 가능합니다.
1. 누전 및 과전류 보호를 위한 독립 회로: 두 개의 보호 시스템이 간섭 없이 작동하여 전반적인 신뢰성을 향상시킵니다.
2. 고조파 간섭 저항: 최적화된 필터링 회로는 누전 감지에 대한 고조파 영향을 줄여 잘못된 트립을 방지합니다.
3. 자동 잠금 테스트 버튼: 자동 잠금 기능이 있는 테스트 버튼은 의도하지 않은 누름으로 인한 우발적인 작동을 방지합니다.
4. 옵션 과전압 보호 모듈: 그리드 과전압 보호를 위한 과전압 트립 액세서리를 장착할 수 있습니다.
1. 전문 누전 방지 제조업체 : Jinhand Electric은 잔류 전류 보호 분야에서 수년간의 R&D 및 생산 경험을 보유하고 있습니다.
2.완전한 인증 포트폴리오: GB 16917.1 및 IEC 61009-1 표준을 준수하는 CCC, CE 등의 인증을 받은 제품입니다.
3. 높은 비용 효율성: 동일한 성능에 대한 상당한 가격 이점으로 고객이 비용을 제어하는 데 도움이 됩니다.
4.신속한 대응 서비스 시스템: 적시에 기술 지원을 통해 선택, 설치부터 판매 후 지원까지 원스톱 서비스를 제공합니다.
1. DC 누전 방지 기능을 지원합니까?
이 시리즈는 AC 잔류 전류 보호용입니다. DC 시스템에는 전용 DC 누전 보호 장치가 필요합니다.
2. 설치 중에 중성선이 변압기를 통과해야 합니까?
1P+N 및 3P+N 모델의 경우 중성선은 위상 도체와 함께 변압기를 통과해야 합니다. 그렇지 않으면 누전 보호가 효과가 없습니다.
3. TT 및 TN 시스템에 적합합니까?
TT, TN-C-S 및 TN-S 시스템에 적합합니다. 특정 배선 방법은 제품 설명서를 참조하십시오.
4. 원격 트리핑을 지원합니까?
표준 모델은 그렇지 않습니다. 원격 전기 트립은 션트 트립 액세서리를 맞춤화하여 달성할 수 있습니다.
1."복합 주거 지역 배전 개조 프로젝트를 위해 DZ47LE-63 시리즈를 선택했습니다. 민감한 누전 보호, 쉬운 설치, 전기 안전성을 효과적으로 향상시킵니다."
2. "높은 비용 대비 성능 비율, 완벽한 사양, 특히 누전 방지에 대한 엄격한 인증 요구 사항이 있는 수출 프로젝트에 적합합니다."
10년이 넘는 점진적인 성장 끝에 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나로 부상했습니다. 우리 공장에는 수많은 최첨단 기술과 기계가 갖추어져 있으며, 중국산 최고 품질의 합리적인 가격의 제품을 구입하실 수 있습니다.
