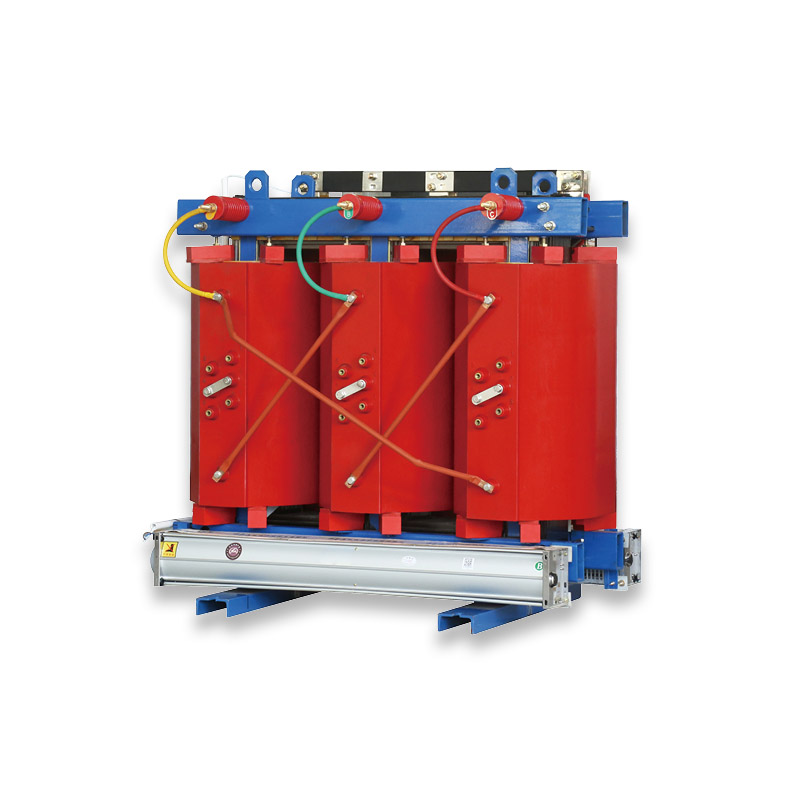

3상 630kVA 건식변압기

Model:SCB14/18

SCB14/SCB18 3상 630kVA 건식 변압기는 50Hz, 10kV 이하 전력망에 맞게 제작된 Jinhand Electrical의 화재 안전 고효율 솔루션입니다. F1 등급 내화성, 초저손실 SCB14:910W;SCB18:775W 무부하 손실 및 30년 이상의 수명을 갖춘 이 제품은 엄격한 안전 요구 사항이 있는 실내 환경(병원, 상업 센터, 광산)에서 탁월하며 유지 관리가 필요 없고 환경 친화적인 작동을 제공합니다.

문의 보내기

제품 설명

진핸드의 3상 630kVA 건식변압기는 에폭시수지 진공주조를 채택하여 6~11kV 고전압 입력(±5%/±2×2.5% 탭)과 0.4kV 출력(Yyn0/Dyn11)을 지원한다. 주요 사양 : 단락 임피던스 6%, 무부하 전류 0.85%. 10년 이상의 전문 지식을 바탕으로 모든 장치는 안정적인 글로벌 실내 적용을 위해 100% 공장 테스트를 거칩니다.

장점

1.F1 등급 화재 안전: 오일 프리 설계로 화재/누출 위험이 없어 민감한 구역에 이상적입니다.
2.이중 효율 등급: SCB14(클래스 2), SCB18(클래스 1) 무부하 손실이 20% 더 낮습니다.
3. 환경 적응성: 습기/먼지가 많은 실내 환경에 대한 습기/먼지/부식 방지.
4.30년 이상의 유지 관리가 필요 없는 수명: 안정적인 절연, 연간 고장률 0.5%.

주요 기술 매개변수

모델		정격 용량		전압 조합					연결 그룹 라벨		손실(120°kW)			무부하 전류		단락 임피던스
				고압	고전압의 태핑 범위		저기압				짐	무부하
SC14-30/10-NX2		30		66.36.61010.511	±5%±2X2.5%		0.4		Yyn0 Dyn11		640	130		2.0		4
SC14-50/10-NX2		50									900	185		2.0
SC14-80/10-NX2		80									1240	250		1.5
SC14-100/10-NX2		100									1415	270		1.5
SC14-125/10-NX2		125									1665	320		1.3
SCB14-160/10-NX2		160									1915	365		1.3
SCB14-200/10-NX2		200									2275	420		1.1
SCB14-250/10-NX2		250									2485	490		1.1
SCB14-315/10-NX2		315									3125	600		1.0
SCB14-400/10-NX2		400									3590	665		1.0
SCB14-500/10-NX2		500									4390	790		1.0
SCB14-630/10-NX2		630									5290	910		0.85
SCB14-630/10-NX2		630									5365	885		0.85		6
SCB14-800/10-NX2		800									6265	1035		0.85
SCB14-1000/10-NX2		1000									7315	1205		0.85
SCB14-1250/10-NX2		1250									8720	1420		0.85
SCB14-1600/10-NX2		1600									10555	1665		0.85
SCB14-2000/10-NX2		2000									13005	2075		0.70
SCB14-2500/10-NX2		2500									15445	2450		0.70
모델	정격 용량		전압조합										손실(120°kW)				무부하 전류
																		단락 임피던스
			고압			고전압의 태핑 범위		저기압		연결 그룹 라벨			짐		무부하
SC18-30/10-NX1	30		66.36.61010.511			±5%±2X2.5%		0.4		Yyn0 Dyn11			640		105		2.0	4
SC18-50/10-NX1	50												900		155		2.0
SC18-80/10-NX1	80												1240		210		1.5
SC18-100/10-NX1	100												1415		230		1.5
SC18-125/10-NX1	125												1665		270		1.3
SCB18-160/10-NX1	160												1915		310		1.3
SCB18-200/10-NX1	200												2275		360		1.1
SCB18-250/10-NX1	250												2485		415		1.1
SCB18-315/10-NX1	315												3125		510		1.0
SCB18-400/10-NX1	400												3590		570		1.0
SCB18-500/10-NX1	500												4390		670		1.0
SCB18-630/10-NX1	630												5290		775		0.85
SCB18-630/10-NX1	630												5364		750		0.85	6
SCB18-800/10-NX1	800												6265		875		0.85
SCB18-1000/10-NX1	1000												7315		1020		0.85
SCB18-1250/10-NX1	1250												8720		1205		0.85
SCB18-1600/10-NX1	1600												10555		1415		0.85
SCB18-2000/10-NX1	2000												13005		1760		0.70
SCB18-2500/10-NX1	2500												15445		2080		0.70

주요 특징

1.중요 인프라 호환: 광산, 병원, 고층 건물에 적합하며 전용 변압기실이 없습니다.
2. 저소음: ≤55dB(1m), 국가 표준보다 10-15dB 낮습니다.
3. 글로벌 그리드 적응성: 50Hz, 실내 시나리오의 95%에 대한 다중 전압 입력.
4.친환경: 재활용 가능한 재료, 유해한 배출 없음.

제품 판매 포인트

1. 화재 안전 코어: F1 등급 인증으로 오일 침수 변압기 화재 위험을 99% 제거합니다.
2.초효율성: SCB18은 연간 최대 3,600kWh를 절약합니다. 0.85% 무부하 전류로 무효 손실을 30% 줄입니다. 3.혁신적인 주조: 통합 코일 설계, 40% 더 높은 기계적 강도.
4.30년 이상의 수명: 전체 구리 권선 + 노화 방지 에폭시 절연.
5.Smart-Ready: 온도 모니터링 및 건물 관리 시스템 통합을 지원합니다.

운영 비용 최적화

1. 최소한의 정기 유지 관리 비용: 완전히 밀폐된 주조 구조는 본질적으로 유지 관리가 필요 없는 작동을 실현합니다. 월별 표면 먼지 닦기와 분기별 패스너 점검만 필요하며 연간 유지 관리 비용은 200달러 이하이며 정기적인 오일 교환과 전문적인 점검이 필요한 침지 변압기에 비해 80% 절감됩니다.
2. 상당한 에너지 비용 절감: SCB18의 초저 775W 무부하 손실은 연간 전기 비용을 $360-$540(0.1−0.15/kWh 산업 관세 기준)만큼 절감합니다. 무효 전력 손실이 30% 감소하면 전력망 효율성이 더욱 향상되고 추가적인 에너지 낭비가 줄어듭니다.
3.장기 교체 비용 제거: 30년 이상의 수명은 기존 변압기에 10~15년마다 필요한 $20,000~$30,000의 높은 교체 비용을 방지하여 총 소유 비용(TCO)을 크게 낮추고 탁월한 장기적 경제적 가치를 제공합니다.

물류 및 설치

1.쉬운 운송: 고층/실내 배송을 위한 가볍고 컴팩트한 포장입니다.
2. 단순화된 설정: 특별한 기반이 없습니다. 2~3명의 전기 기술자가 6시간 만에 설치를 완료합니다.
3. 전체 지원: 무료 현장 안내, 무료 도구, 연중무휴 원격 기술 지원.

내구성과 안정성

1.극한 환경 탄력성: 우수한 방습, 방진 및 부식 방지 성능으로 설계된 변압기는 RH≥95% 높은 습도, 심한 먼지 및 가벼운 부식성 조건(예: 광산, 지하철 및 산업 플랜트)이 있는 실내 환경에서 안정적으로 작동합니다.
2.장기 절연 신뢰성: 고품질 에폭시 수지 주조 재료는 10년 연속 작동 후에도 1000MΩ 이상의 절연 저항으로 시간이 지나도 우수한 절연 성능을 유지합니다. 정상적인 작동 조건에서는 노후화나 성능 저하가 발생하지 않습니다.
3. 중단 없는 연속 작동: 20,000시간이 넘는 MTBF(평균 고장 간격)와 연간 오류율 0.5%를 자랑하며 병원, 데이터 센터 및 산업 생산 라인과 같은 중요 시설에 연중무휴 무정전 전원 공급을 지원하여 비즈니스 및 생산 연속성을 보장합니다.

생산 공정의 장점

1. 고급 주조: 진공 에폭시 공정, 100% 단열재 침투.
2.정밀 제조: 일관된 품질을 위한 CNC 와인딩, 로봇 용접.
3. 엄격한 QC: ISO9001 준수, 18개의 검사 링크, 100% 테스트.

녹색 에너지 절약 특성

1. 이중 효율성 준수: SCB14는 GB 20052-2020 클래스 2를 충족합니다. SCB18은 클래스 1을 충족하여 친환경 건물 및 에너지 절약 보조금을 받을 수 있습니다.
2.친환경 재료: RoHS/REACH 준수 에폭시 수지; 생분해성 난연제 - 생산, 사용 또는 폐기 중에 유해 물질이 없습니다.
3.저탄소 운영: SCB18은 연간 탄소 배출량을 최대 4.5톤까지 줄입니다. 100% 재활용 가능한 구조 재료(구리, 강철, 에폭시 수지)는 순환 경제를 지원합니다.

공급망의 장점

1. 안정적인 원자재 공급: 최고의 공급업체와의 장기적인 파트너십 —생산 지연을 방지하기 위한 3개월 안전 재고.
2.신속한 맞춤화: 전문 R&D 팀은 영업일 기준 3일 만에 맞춤형 디자인(전압, 보호 등급, 스마트 기능)을 제공합니다. 630kVA 모델 전용 생산 라인 2개.
3.Fast 납품: 표준 모델: 25-35 일 리드타임; 맞춤형 모델: 40~50일—업계 평균보다 30% 빠릅니다.

진핸드를 선택하는 이유

1. 기술적 강점: 50명 이상의 R&D 팀(10명의 수석 엔지니어); 독립적인 에폭시 주조 및 전자기 설계 기능.
2.품질 보증: 전체 프로세스 품질 관리, 18개 검사 링크 및 제3자 테스트 - 결함 있는 제품 배송 비율 0입니다.
3.원스톱 서비스: 사전 판매 계획 설계부터 판매 후 유지 관리까지 다양한 실내 시나리오에 맞는 맞춤형 솔루션을 제공합니다.
4. 글로벌 평판: 최고의 인프라 기업과의 장기적인 파트너십.

혁신과 인텔리전스

1.스마트 모니터링: 온도 센서 + RS485 통신.
2. 예측 유지 관리: SMS/APP를 통한 비정상적인 경고.
3.자동 보호: 옵션 과열 종료.

적용 가능한 시나리오 및 가치

1.시나리오: 광산, 지하철, 병원, 상업 센터, 고층 건물.
2.해결된 문제점: 화재 위험, 높은 유지 관리, 소음, 공간 제약.
3.가치: 화재 위험 99% 감소, O&M 비용 80% 절감, 공간 절약 40%.

FAQ

Q1: SCB14와 SCB18?
A: SCB14(클래스 2, 910W 무부하 손실); SCB18(클래스 1, 775W, 에너지 효율성 향상).
Q2: 전용 공간이 필요합니까?
A: 아니요. 환기가 잘 되는 전기실에 설치하십시오.
Q3: 일일 유지 관리?
A: 매월 먼지를 닦아내고, 분기별로 패스너를 확인하십시오. 2~3년마다 전문적인 검사를 받습니다.
Q4: 지하철/광산에 적합합니까?
A: 예. 습기/먼지에 강하고 난연성이 있습니다.
