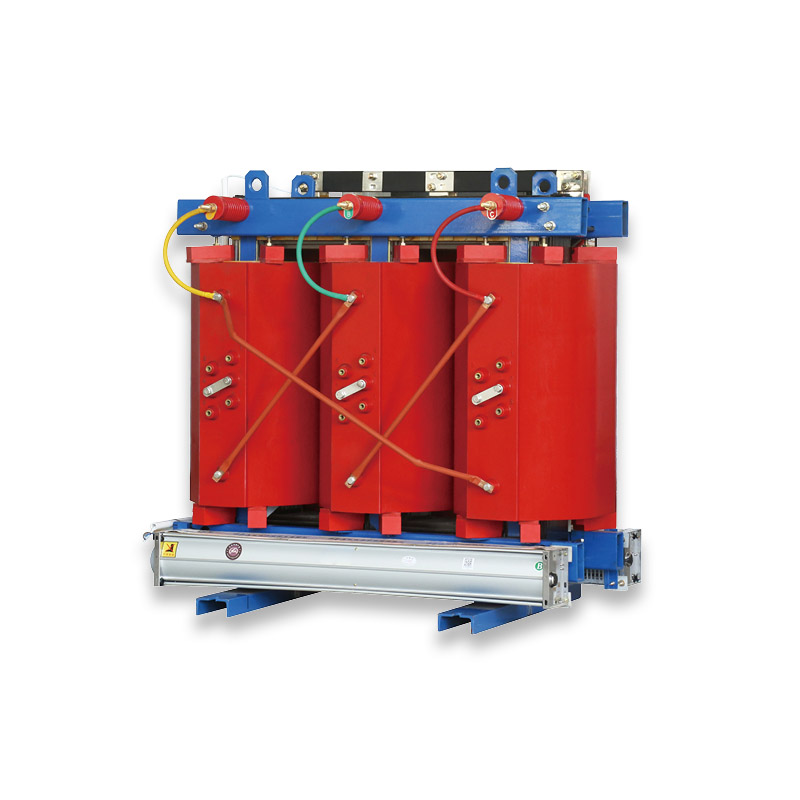

11kV 1000kVA 주형수지 건식 전력변압기

Model:SCB14/18

SCB14/SCB18 11kV 1000kVA 주조 수지 건식 전력 변압기는 50Hz, 10kV 이하 전력망용으로 설계된 Jinhand Electrical의 고용량 안전 중심 핵심 장치입니다. F1 등급 내화성, 초저손실 SCB14:1205W무부하 손실, SCB18:1020W무부하 손실 및 30년 이상의 수명을 특징으로 하는 이 제품은 광산, 지하철, 병원, 상업 센터 및 고층 건물을 포함하여 엄격한 안전 요구 사항이 있는 실내 환경에서 탁월한 성능을 발휘합니다. 국제 에너지 효율성 및 안전 표준을 준수하는 이 제품은 습하고 먼지가 많으며 부식성 환경에 대한 강력한 적응성과 유지 관리가 필요 없는 친환경 작동을 제공하므로 대규모 중요 인프라에 대한 신뢰할 수 있는 선택입니다.

문의 보내기

제품 설명

진핸드의 11kV 1000kVA 주조수지 건식 전력 변압기는 높은 화재 안전성과 대용량 실내 배전을 위해 맞춤화된 첨단 에폭시 수지 진공 주조 기술을 채택했습니다. ±5%/±2×2.5% 탭 조정이 가능한 유연한 고전압 입력 6/6.3/6.6/10/10.5/11kV와 고정 0.4kV 저전압 출력을 지원하며 Yyn0/Dyn11 연결 그룹과 호환됩니다. 주요 사양: SCB14 ; SCB18; 단락 임피던스: 4%. 10년 이상의 전문 지식을 갖춘 선도적인 제조업체로서 모든 장치는 글로벌 산업 및 인프라 프로젝트의 안정적인 성능을 보장하기 위해 100% 공장 테스트를 거칩니다.

장점

1. 강력한 환경 적응성: 방습, 방진 및 부식 방지 기능이 있으며 RH≥95% 습하고 먼지가 많은 실내 환경에서 안정적으로 작동합니다.
2. 유지보수가 필요 없는 긴 수명: 완전 밀폐형 구조, 30년 이상의 수명, 0.4%의 연간 고장률(업계 평균보다 훨씬 낮음).
3. 대용량 안정성: 최적화된 전자기 설계는 전체 부하에서도 안정적인 작동을 보장하여 대규모 시설에 연중무휴 24시간 무정전 전원 공급을 지원합니다.

주요 기술 매개변수

모델		정격 용량		전압 조합					연결 그룹 라벨		손실(120°kW)			무부하 전류		단락 임피던스
				고압	고전압의 태핑 범위		저기압				짐	무부하
SC14-30/10-NX2		30		66.36.61010.511	±5%±2X2.5%		0.4		Yyn0 Dyn11		640	130		2.0		4
SC14-50/10-NX2		50									900	185		2.0
SC14-80/10-NX2		80									1240	250		1.5
SC14-100/10-NX2		100									1415	270		1.5
SC14-125/10-NX2		125									1665	320		1.3
SCB14-160/10-NX2		160									1915	365		1.3
SCB14-200/10-NX2		200									2275	420		1.1
SCB14-250/10-NX2		250									2485	490		1.1
SCB14-315/10-NX2		315									3125	600		1.0
SCB14-400/10-NX2		400									3590	665		1.0
SCB14-500/10-NX2		500									4390	790		1.0
SCB14-630/10-NX2		630									5290	910		0.85
SCB14-630/10-NX2		630									5365	885		0.85		6
SCB14-800/10-NX2		800									6265	1035		0.85
SCB14-1000/10-NX2		1000									7315	1205		0.85
SCB14-1250/10-NX2		1250									8720	1420		0.85
SCB14-1600/10-NX2		1600									10555	1665		0.85
SCB14-2000/10-NX2		2000									13005	2075		0.70
SCB14-2500/10-NX2		2500									15445	2450		0.70
모델	정격 용량		전압조합										손실(120°kW)				무부하 전류
																		단락 임피던스
			고압			고전압의 태핑 범위		저기압		연결 그룹 라벨			짐		무부하
SC18-30/10-NX1	30		66.36.61010.511			±5%±2X2.5%		0.4		Yyn0 Dyn11			640		105		2.0	4
SC18-50/10-NX1	50												900		155		2.0
SC18-80/10-NX1	80												1240		210		1.5
SC18-100/10-NX1	100												1415		230		1.5
SC18-125/10-NX1	125												1665		270		1.3
SCB18-160/10-NX1	160												1915		310		1.3
SCB18-200/10-NX1	200												2275		360		1.1
SCB18-250/10-NX1	250												2485		415		1.1
SCB18-315/10-NX1	315												3125		510		1.0
SCB18-400/10-NX1	400												3590		570		1.0
SCB18-500/10-NX1	500												4390		670		1.0
SCB18-630/10-NX1	630												5290		775		0.85
SCB18-630/10-NX1	630												5364		750		0.85	6
SCB18-800/10-NX1	800												6265		875		0.85
SCB18-1000/10-NX1	1000												7315		1020		0.85
SCB18-1250/10-NX1	1250												8720		1205		0.85
SCB18-1600/10-NX1	1600												10555		1415		0.85
SCB18-2000/10-NX1	2000												13005		1760		0.70
SCB18-2500/10-NX1	2500												15445		2080		0.70

주요 특징

1. 글로벌 그리드 적응성: 50Hz 표준 작동, 다중 전압 입력 및 유연한 탭 조정, 전세계 실내 배전 시나리오의 95%에 적응.
2. 친환경 및 공간 절약: 재활용 가능한 재료, 무독성 배출; 컴팩트한 구조로 침수형 변압기에 비해 설치 공간이 35% 절약됩니다.
3.스마트 통합 준비: 디지털화된 관리를 위해 온도 모니터링 및 건물 관리 시스템 연결을 지원합니다.

제품 판매 포인트

1. 화재 안전 핵심 장점: F1 등급 내화 인증으로 오일 침수 변압기 화재 위험을 99% 제거합니다. 병원이나 지하철과 같이 화재에 민감한 구역에서 사용하도록 인증되었습니다.
2.초효율적인 작동: SCB18은 기존 건식 변압기에 비해 연간 최대 4,200kWh를 절약합니다. 0.85% 무부하 전류로 무효 전력 손실을 30% 줄입니다.
3.혁신적인 주조 기술: 통합된 고/저전압 코일 주조 - 분할 설계보다 기계적 강도가 40% 더 높고 습기, 진동 및 단락 충격에 강합니다.

운영 비용 최적화

1. 유지 관리 비용 없음: 표면 먼지만 닦아야 합니다. 오일 교환, 내부 청소 또는 단열재 교체가 필요하지 않습니다. 연간 유지 관리 비용은 250달러 이하입니다.
2.장기 교체 비용 절감: 30년 이상의 수명으로 10~15년마다 $25,000~$35,000의 교체 비용을 절약할 수 있습니다.
3. 높은 운영 효율성: 공장에서 사전 디버깅되었으며 8시간 만에 현장 설치가 완료되어 대규모 시설의 프로젝트 가동 중지 시간을 최소화합니다.

물류 및 설치

1. 편리한 운송 : 최적화 된 컴팩트 디자인, 강화 된 포장 - 고층 엘리베이터 또는 좁은 복도 배송에 적합합니다. 국제 배송을 위한 표준 컨테이너와 호환됩니다.
2. 단순화된 설치: 표준 브래킷 또는 바닥에 장착됩니다. 특별한 기초나 기름 구덩이가 필요하지 않습니다. 2~3명의 전문 전기 기술자가 8시간 안에 설치를 완료합니다.
3. 포괄적인 지원: 모든 고객을 위한 무료 현장 안내; 무료 설치 도구; 영상/전화를 통한 연중무휴 원격 기술 지원.

내구성과 안정성

1. 환경 탄력성: 습하고 먼지가 많거나 부식성이 있는 실내 환경에서 안정적으로 작동합니다. 10년 사용 후 절연 저항 ≥1000MΩ.
2. 구조적 신뢰성: 진동 방지 통합 주조 설계로 지하철이나 산업 진동 시나리오에서도 코일 변위나 절연 손상이 없습니다.
3. 연속 작동: 평균 고장 간 시간>25,000시간, 중요 시설에 대해 연중무휴 24시간 중단 없는 전원 공급을 지원합니다.
4. 노화 방지 성능 : 전체 구리 권선은 열 노화에 저항합니다. 노화 방지 첨가제가 포함된 에폭시 수지 단열재는 30년 동안 일관된 성능을 보장합니다.

생산 공정의 장점

1. 고급 주조 기술: 진공 에폭시 수지 주조는 100% 단열재 침투를 보장하여 기포를 제거하고 단열 안정성을 향상시킵니다.
2. 정밀 제조: CNC 자동 와인딩 머신; 탱크 구조용 로봇 용접으로 일관된 품질과 기계적 강도를 보장합니다.
3. 엄격한 품질 관리: ISO9001 준수, 18개의 품질 검사 링크, 100% 들어오는 원자재 테스트 및 완제품 검증.
4.핵심 기술 전문 지식: 저손실 전자기 설계에 대한 독립적인 R&D; 최적화된 코일 구조로 표유 손실을 업계 벤치마크 대비 15% 줄입니다.

녹색 에너지 절약 특성

1. 이중 효율성 준수: GB 20052-2020 클래스 1/2 및 IEC 60076 국제 표준을 충족하며 에너지 절약 보조금을 받을 수 있습니다.
2.친환경 재료: RoHS/REACH 준수 에폭시 수지 및 무독성 난연제 - 100% 재활용 가능하며 생산 또는 사용 중에 유해한 배출이 없습니다.
3.저탄소 운영: SCB18은 연간 탄소 배출량을 최대 5.1톤까지 줄여 글로벌 "이중 탄소" 목표와 지속 가능한 개발을 지원합니다.
