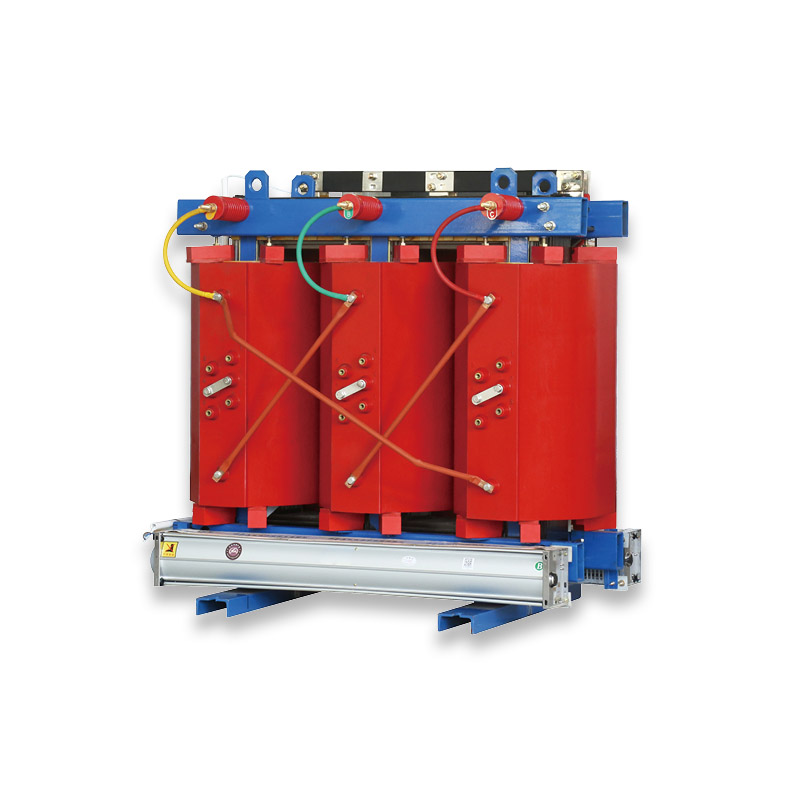

400kVA 건식 주조 수지 변압기 전기 변압기

Model:SCB14/18

SCB14/SCB18 400kVA 건식 주조 수지 변압기 전기 변압기는 50Hz, 10kV 이하 전력망에 맞춰진 Jinhand Electrical의 안전성이 높고 에너지 효율적인 배전 솔루션입니다. F1 등급 내화성, 초저손실 SCB14:665W무부하 손실, SCB18:570W무부하 손실 및 30년 이상의 수명을 특징으로 하는 이 제품은 광산, 병원, 상업 센터 및 고층 건물을 포함하여 엄격한 안전 요구 사항이 있는 실내 환경에서 탁월한 성능을 발휘합니다. 국제 에너지 효율 및 안전 표준을 준수하며 습하고 먼지가 많으며 부식성 환경에 대한 강력한 적응성을 갖추고 유지 관리가 필요 없는 친환경 작동을 제공합니다.

문의 보내기

제품 설명

Jinhand의 400kVA 건식 주조 수지 변압기 전기 변압기는 높은 화재 안전 실내 응용 분야를 위해 설계된 에폭시 수지 진공 주조를 채택합니다. 6/6.3/6.6/10/10.5/11kV 고전압 입력(±5%/±2×2.5% 탭 조정) 및 0.4kV 저전압 출력을 지원하며 Yyn0/Dyn11 연결 그룹과 호환됩니다. 주요 사양: SCB14(부하 손실: 3590kW, 무부하 전류: 1.0%); SCB18(부하 손실: 3590kW, 무부하 전류: 1.0%); 단락 임피던스: 4%. 10년 이상의 R&D 전문 지식을 바탕으로 모든 장치는 100% 공장 테스트를 거쳐 글로벌 중요 인프라 및 산업용 실내 사용을 위한 안정적인 성능을 보장합니다.

장점

1. 이중 효율 등급: SCB14(국가 클래스 2 효율); SCB18(국가 클래스 1 효율성), SCB14보다 무부하 손실이 14% 더 낮습니다.
2. 강력한 환경 적응성: 방습, 방진 및 부식 방지 기능이 있으며 RH≥95% 습하고 먼지가 많은 실내 환경에서 안정적으로 작동합니다.
3. 유지보수가 필요 없는 긴 수명: 완전 밀폐형 구조, 30년 이상의 수명, 0.5%의 연간 고장률(업계 평균보다 훨씬 낮음).

주요 기술 매개변수

모델	정격 용량	전압 조합			연결 그룹 라벨	손실(120°kW)		무부하 전류	단락 임피던스
모델	정격 용량	고압	고전압의 태핑 범위	저기압	연결 그룹 라벨	짐	무부하	무부하 전류	단락 임피던스
SC14-30/10-NX2	30	66.36.61010.511	±5%±2X2.5%	0.4	Yyn0 Dyn11	640	130	2.0	4
SC14-50/10-NX2	50					900	185	2.0
SC14-80/10-NX2	80					1240	250	1.5
SC14-100/10-NX2	100					1415	270	1.5
SC14-125/10-NX2	125					1665	320	1.3
SCB14-160/10-NX2	160					1915	365	1.3

SCB14-200/10-NX2		200					2275	420		1.1
SCB14-250/10-NX2		250					2485	490		1.1
SCB14-315/10-NX2		315					3125	600		1.0
SCB14-400/10-NX2		400					3590	665		1.0
SCB14-500/10-NX2		500					4390	790		1.0
SCB14-630/10-NX2		630					5290	910		0.85
SCB14-630/10-NX2		630					5365	885		0.85		6
SCB14-800/10-NX2		800					6265	1035		0.85
SCB14-1000/10-NX2		1000					7315	1205		0.85
SCB14-1250/10-NX2		1250					8720	1420		0.85
SCB14-1600/10-NX2		1600					10555	1665		0.85
SCB14-2000/10-NX2		2000					13005	2075		0.70
SCB14-2500/10-NX2		2500					15445	2450		0.70
모델	정격 용량		전압조합						손실(120°kW)				무부하 전류
														단락 임피던스
			고압	고전압의 태핑 범위	저기압	연결 그룹 라벨			짐		무부하
SC18-30/10-NX1	30		66.36.61010.511	±5%±2X2.5%	0.4	Yyn0 Dyn11			640		105		2.0	4
SC18-50/10-NX1	50								900		155		2.0
SC18-80/10-NX1	80								1240		210		1.5
SC18-100/10-NX1	100								1415		230		1.5
SC18-125/10-NX1	125								1665		270		1.3
SCB18-160/10-NX1	160								1915		310		1.3
SCB18-200/10-NX1	200								2275		360		1.1
SCB18-250/10-NX1	250								2485		415		1.1
SCB18-315/10-NX1	315								3125		510		1.0
SCB18-400/10-NX1	400								3590		570		1.0
SCB18-500/10-NX1	500								4390		670		1.0
SCB18-630/10-NX1	630								5290		775		0.85
SCB18-630/10-NX1	630								5364		750		0.85	6
SCB18-800/10-NX1	800								6265		875		0.85
SCB18-1000/10-NX1	1000								7315		1020		0.85
SCB18-1250/10-NX1	1250								8720		1205		0.85
SCB18-1600/10-NX1	1600								10555		1415		0.85
SCB18-2000/10-NX1	2000								13005		1760		0.70
SCB18-2500/10-NX1	2500								15445		2080		0.70

주요 기술 매개변수
주요 특징

1.중요 인프라 호환성: 광산, 지하철, 병원, 학교 및 고층 건물에 적합하며 전용 변압기실이 필요하지 않습니다.
2.저소음 작동: 진동 댐퍼 및 방음층은 소음을 국가 표준보다 10-15dB 낮은 52dB(1m) 이하로 줄입니다.
3. 글로벌 그리드 적응성: 50Hz 표준, 다중 전압 입력 및 유연한 탭 조정, 실내 배전 시나리오의 95%에 적응.
4.친환경 디자인: 재활용 가능한 재료, 무독성 배출 - 친환경 건물 및 지속 가능한 개발 목표에 부합합니다.

운영 비용 최적화

1.최소한의 일상적인 유지 관리 비용: 완전 밀폐형 구조는 일상적인 유지 관리를 위해 간단한 표면 먼지 닦기만 필요하며, 연간 유지 관리 비용은 정기적인 오일 교환과 전문적인 유지 관리가 필요한 침수 변압기보다 75% 낮습니다.
2. 상당한 에너지 비용 절감: SCB18의 초저 570W 무부하 손실은 연간 전기 비용을 $230-$345(0.1−0.15/kWh 산업용 전기 요금 기준)만큼 절감합니다. 또한 1.0%의 낮은 무부하 전류는 무효 전력 손실을 25% 줄여 전력 활용 효율을 더욱 향상시킵니다.
3.장기 교체 비용 절감: 30년 이상의 수명으로 기존 변압기에 10~15년마다 필요한 $15,000~$25,000의 높은 교체 비용을 방지하여 사용자의 총 소유 비용(TCO)을 크게 절감합니다.

내구성 및 안정성

1. 강력한 환경 탄력성 : 우수한 방습, 방진 및 내식성 성능으로 습도가 95 % 이상이고 먼지가 많은 실내 환경에서 안정적인 작동이 가능합니다. 절연 저항은 10년 작동 후에도 성능 저하 없이 ≥1000MΩ을 유지합니다.
2. 견고한 구조적 신뢰성 : 통합 에폭시 수지 주조 설계로 장기간의 진동 및 하중 변화에도 코일 변위 또는 절연 손상이 발생하지 않습니다. 뛰어난 구조적 안정성으로 단락 충격과 극한의 작동 조건을 견딜 수 있습니다.
3. 중단 없는 연속 작동: 20,000시간이 넘는 평균 고장 간격(MTBF)을 자랑하며 병원, 데이터 센터, 산업 생산 라인과 같은 중요 시설에 연중무휴 무정전 전원 공급을 지원하여 비즈니스와 생산의 연속성을 보장합니다.

고급 생산 공정의 장점

1.진공 에폭시 수지 주조 기술: 완전 진공 에폭시 수지 주조 공정을 채택하여 코일의 100% 절연 침투를 보장하고 내부 기포와 틈을 제거합니다. 이는 제품의 단열 성능, 내습성 및 열 안정성을 크게 향상시킵니다.
2. 정밀 CNC 자동 제조: 피치 오류가 0.1mm 이하인 CNC 자동 코일 권선 장비를 활용하여 균일한 전자기 분포로 깔끔하고 컴팩트한 권선을 보장합니다. 주요 연결부에 로봇 용접 기술이 적용되어 일관된 제품 품질과 높은 정밀도가 보장됩니다.
3. 엄격한 다층 품질 관리(QC): ISO9001 품질 관리 시스템을 준수하는 생산 공정에는 원자재와 완제품 모두에 대한 100% 테스트와 함께 18개의 엄격한 검사 링크가 포함됩니다. 테스트에는 무부하, 부하, 단락 임피던스, 절연 저항 및 온도 상승이 포함되어 모든 매개변수가 국가 표준을 충족하거나 초과하는지 확인합니다.

혁신적인 디자인 하이라이트

1. 통합 HV/LV 코일 캐스팅: 기존의 분할 설계를 깨고 HV 및 LV 코일이 단일 통합 장치에 캐스팅되어 기계적 강도와 절연 성능을 향상시킬 뿐만 아니라 전체 부피를 줄여 보다 컴팩트한 설치가 가능합니다.
2. 모듈식 스마트 모니터링 설계: 온도 센서, 통신 모듈 및 보호 장치는 모듈식 설계를 채택하여 사용자 요구에 따라 유연하게 추가하거나 업그레이드할 수 있습니다. 디지털 및 지능형 관리를 위해 BMS 및 스마트 배전 시스템과의 원활한 통합을 지원합니다.
3. 저소음 진동 감소 시스템: 다층 진동 댐퍼와 방음 절연층을 결합하여 기계적 진동 및 작동 소음의 전달을 효과적으로 줄입니다. 소음 수준은 국가 표준보다 훨씬 낮아 실내 환경의 조용한 요구 사항을 충족합니다.

친환경 및 에너지 절약 특성

1.국가 고효율 표준 준수:SCB14 및 SCB18은 각각 GB 20052-2020 국가 에너지 효율 클래스 2 및 클래스 1 표준을 충족하며 배전 업계의 주류 고효율 및 에너지 절약 제품입니다. 국가 에너지 절약 보조금을 받을 수 있으며 국가 에너지 절약 및 배출 감소 정책 방향에 부합합니다.
2.초저손실 및 높은 전력 활용: 최적화된 전자기 설계와 고품질 실리콘 강판은 무부하 손실과 부하 손실을 최소화하며 SCB18의 무부하 손실은 570W만큼 낮습니다. 1.0% 무부하 전류는 무효 전력 손실을 줄여 전력망의 전반적인 효율성을 향상시키고 에너지 낭비를 줄입니다.
3.RoHS/REACH 준수 친환경 소재: RoHS/REACH 인증 에폭시 수지 및 무독성 난연제를 채택하고 생산 및 운영 중에 독성 가스를 방출하지 않습니다. 오일 프리 설계는 오일 누출로 인한 환경 오염 위험을 제거하여 실내 및 도시 배전의 환경 보호 요구 사항을 충족합니다.

물류 및 설치

1.경량 및 컴팩트 포장: 제품 무게는 약 1,180kg에 불과하며 수출 표준 충돌 방지, 충격 방지 및 습기 방지 포장이 되어 있습니다. 컴팩트한 크기로 고층 엘리베이터나 좁은 복도를 통한 배송에 적합하며, 고층 실내 설치의 운송 어려움을 해결합니다.
2. 다양한 운송 모드: 유명 국제 물류 회사와 협력하여 해상, 육상 및 항공 다중 모드 운송 서비스를 제공하고 고객의 배송 주소 및 시간 요구 사항에 따라 운송 계획을 유연하게 배열합니다.
3.실시간 물류 추적: 적시에 고객에게 운송 정보를 피드백할 수 있는 전문 고객 서비스와 함께 전체 프로세스 물류 추적 서비스를 제공합니다. 정시 납품률은 98%에 달해 고객 프로젝트의 원활한 진행을 보장합니다.

간단하고 효율적인 설치

1. 특별한 기초가 필요하지 않습니다. 복잡한 기초 공사 및 내장 부품이 필요 없이 표준 강철 브래킷이나 콘크리트 바닥에 직접 설치할 수 있어 공사 기간과 비용이 크게 절감됩니다.
2.빠른 현장 설치: 5시간 안에 전체 설치 및 시운전을 완료하는 데 단 2명의 전기 기술자만 필요합니다. 제품은 공장에서 사전 디버깅되어 있으며, 작동하려면 간단한 현장 배선만 필요합니다.
3. 무료 설치 지원 및 도구 : 고객에게 무료 현장 설치 안내 서비스를 제공하고 표준 및 올바른 설치를 보장하기 위해 토크 렌치 및 절연 테스터를 포함한 전문 설치 도구를 제공합니다.

왜 진핸드전기를 선택해야 할까요?

1. 10년 이상의 전문 R&D 및 제조 경험: 전기 장비 산업에서 10년 이상의 혁신 중심 개발을 통해 우리는 성숙한 주조 변압기 기술과 풍부한 프로젝트 적용 경험을 보유하고 있으며 중국에서 신뢰할 수 있는 주조 수지 건식 변압기 제조업체입니다.
2. 안정적인 공급망 및 충분한 재고: 핵심 원자재에 대한 3개월 안전 재고를 통해 에폭시 수지, 구리 및 실리콘 강판의 글로벌 최고 공급업체와 장기 전략적 파트너십을 구축합니다. 이를 통해 자재 부족으로 인한 생산 지연을 방지하고 정시 배송을 보장합니다.
3.신속한 맞춤화 및 짧은 배송 주기: 3일의 설계 소요 시간으로 전압, 보호 등급 및 연결 그룹 조정을 위한 빠른 맞춤화 서비스를 제공합니다. 표준 모델은 25~35일, 맞춤형 모델은 40~50일 내에 배송될 수 있습니다. 이는 업계 평균보다 30% 빠른 속도입니다.
