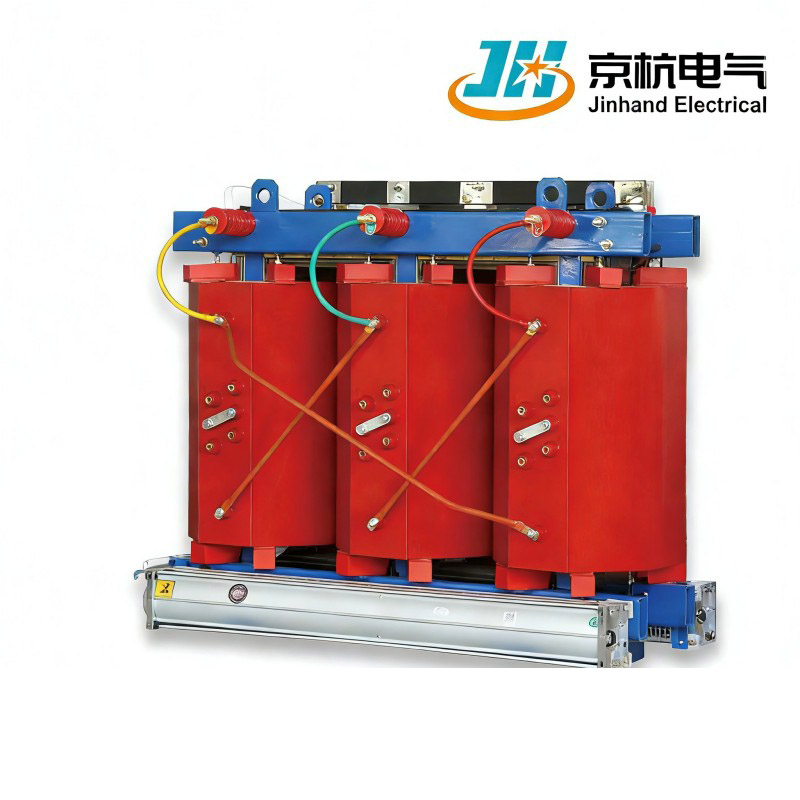

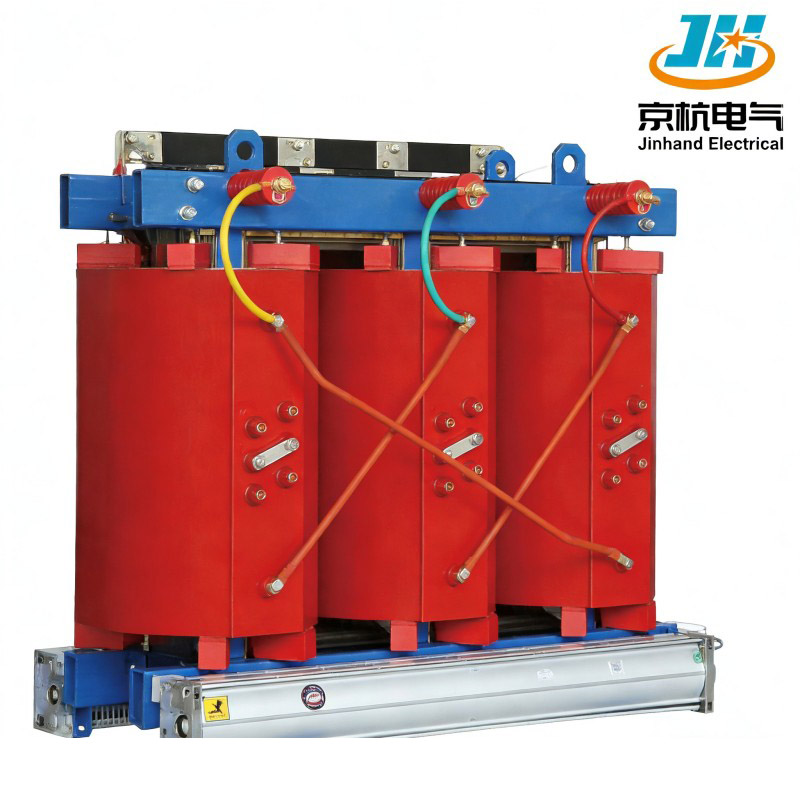

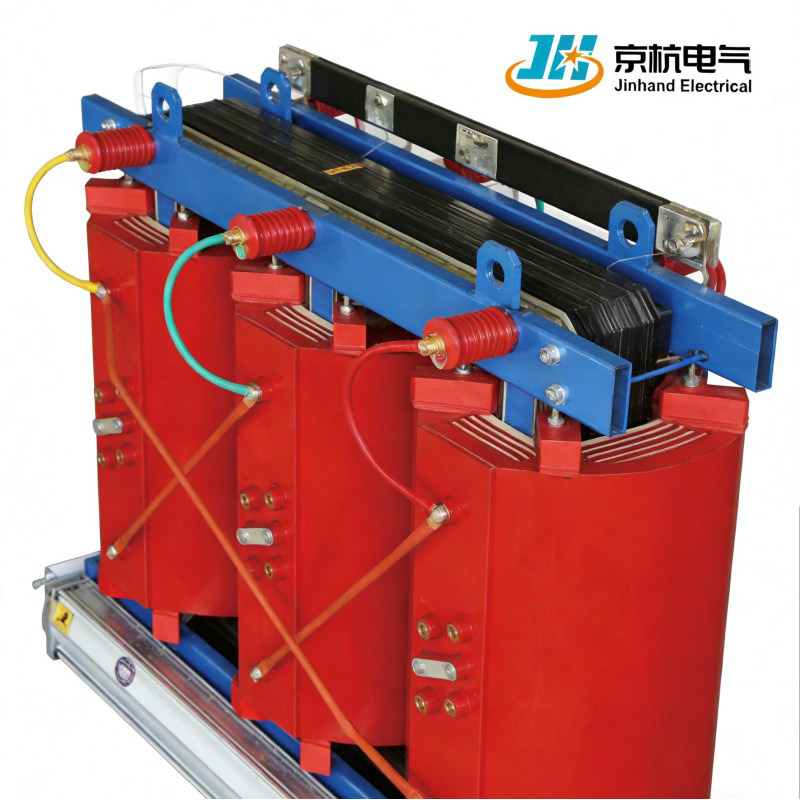

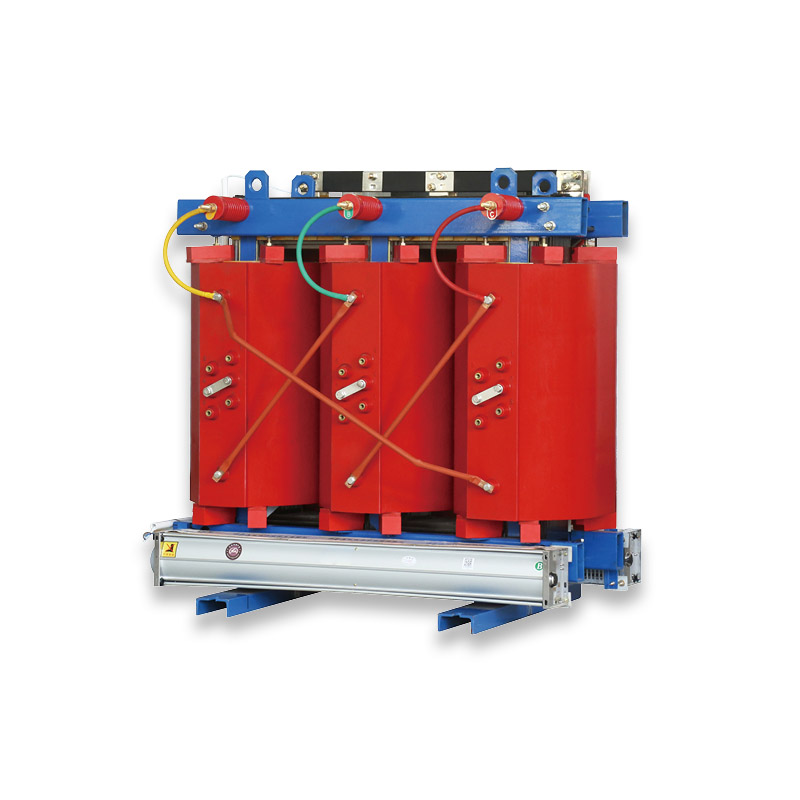

500kVA 주조수지 삼상건식변압기

Model:SCB14/18

SCB14/SCB18 500kVA 주조 수지 삼상 건식 변압기는 50Hz, 10kV 이하 전력망에 맞게 제작된 Jinhand Electrical의 높은 안전성, 에너지 효율적인 배전 핵심 장치입니다. F1 등급 내화성, 초저손실 SCB14:790W무부하 손실, SCB18:670W무부하 손실 및 30년 이상의 수명을 특징으로 하는 이 제품은 광산, 병원, 상업 센터 및 고층 건물을 포함하여 엄격한 안전 요구 사항이 있는 실내 환경에서 탁월한 성능을 발휘합니다. 국제 에너지 효율 및 안전 표준을 준수하며 습하고 먼지가 많으며 부식성 환경에 대한 강력한 적응성을 갖추고 유지 관리가 필요 없는 친환경 작동을 제공합니다.

문의 보내기

제품 설명

진핸드의 500kVA 주조 수지 삼상 건식 변압기는 높은 화재 안전 실내 애플리케이션을 위해 설계된 에폭시 수지 진공 주조를 채택합니다. 6/6.3/6.6/10/10.5/11kV 고전압 입력(±5%/±2×2.5% 탭 조정) 및 0.4kV 저전압 출력을 지원하며 Yyn0/Dyn11 연결 그룹과 호환됩니다. 주요 사양 : SCB14(부하 손실: 4390kW, 무부하 전류: 1.0%); SCB18(부하 손실: 4390kW, 무부하 전류: 1.0%); 단락 임피던스: 4%. 10년 이상의 R&D 전문 지식을 바탕으로 모든 장치는 100% 공장 테스트(절연, 손실, 단락 내구성 테스트)를 거쳐 글로벌 중요 인프라 및 산업용 실내 사용을 위한 안정적인 성능을 보장합니다.

장점

1. 넓은 적용 범위: 이 제품은 다양한 환경에 적합하므로 다양한 분야와 응용 분야에 다용도로 사용할 수 있습니다.
2. 높은 화재 안전 규정 준수: 엄격한 화재 안전 요구 사항이 있는 장소에서 사용하도록 특별히 설계되어 중요한 지역의 안전성이 향상되었습니다.

주요 기술 매개변수

모델		정격 용량		전압 조합					연결 그룹 라벨		손실(120°kW)			무부하 전류		단락 임피던스
				고압	고전압의 태핑 범위		저기압				짐	무부하
SC14-30/10-NX2		30		66.36.61010.511	±5%±2X2.5%		0.4		Yyn0 Dyn11		640	130		2.0		4
SC14-50/10-NX2		50									900	185		2.0
SC14-80/10-NX2		80									1240	250		1.5
SC14-100/10-NX2		100									1415	270		1.5
SC14-125/10-NX2		125									1665	320		1.3
SCB14-160/10-NX2		160									1915	365		1.3
SCB14-200/10-NX2		200									2275	420		1.1
SCB14-250/10-NX2		250									2485	490		1.1
SCB14-315/10-NX2		315									3125	600		1.0
SCB14-400/10-NX2		400									3590	665		1.0
SCB14-500/10-NX2		500									4390	790		1.0
SCB14-630/10-NX2		630									5290	910		0.85
SCB14-630/10-NX2		630									5365	885		0.85		6
SCB14-800/10-NX2		800									6265	1035		0.85
SCB14-1000/10-NX2		1000									7315	1205		0.85
SCB14-1250/10-NX2		1250									8720	1420		0.85
SCB14-1600/10-NX2		1600									10555	1665		0.85
SCB14-2000/10-NX2		2000									13005	2075		0.70
SCB14-2500/10-NX2		2500									15445	2450		0.70
모델	정격 용량		전압조합										손실(120°kW)				무부하 전류
																		단락 임피던스
			고압			고전압의 태핑 범위		저기압		연결 그룹 라벨			짐		무부하
SC18-30/10-NX1	30		66.36.61010.511			±5%±2X2.5%		0.4		Yyn0 Dyn11			640		105		2.0	4
SC18-50/10-NX1	50												900		155		2.0
SC18-80/10-NX1	80												1240		210		1.5
SC18-100/10-NX1	100												1415		230		1.5
SC18-125/10-NX1	125												1665		270		1.3
SCB18-160/10-NX1	160												1915		310		1.3
SCB18-200/10-NX1	200												2275		360		1.1
SCB18-250/10-NX1	250												2485		415		1.1
SCB18-315/10-NX1	315												3125		510		1.0
SCB18-400/10-NX1	400												3590		570		1.0
SCB18-500/10-NX1	500												4390		670		1.0
SCB18-630/10-NX1	630												5290		775		0.85
SCB18-630/10-NX1	630												5364		750		0.85	6
SCB18-800/10-NX1	800												6265		875		0.85
SCB18-1000/10-NX1	1000												7315		1020		0.85
SCB18-1250/10-NX1	1250												8720		1205		0.85
SCB18-1600/10-NX1	1600												10555		1415		0.85
SCB18-2000/10-NX1	2000												13005		1760		0.70
SCB18-2500/10-NX1	2500												15445		2080		0.70

주요 특징

1.중요 인프라 호환성: 광산, 지하철, 병원, 학교 및 고층 건물에 적합하며 전용 변압기실이 필요하지 않습니다.
2. 저소음 작동: 진동 댐퍼 및 방음층은 소음을 국가 표준보다 10-15dB 낮은 53dB(1m) 이하로 줄입니다.
3. 글로벌 그리드 적응성: 50Hz 표준, 다중 전압 입력 및 유연한 탭 조정, 실내 배전 시나리오의 95%에 적응.
4.친환경 디자인: 재활용 가능한 재료, 무독성 배출 - 친환경 건물 및 지속 가능한 개발 목표에 부합합니다.

제품 판매 포인트

1. 화재 안전 핵심 장점: F1 등급 인증, 오일 침수 변압기 화재 위험을 99% 제거하고 화재에 민감한 지역에 대해 인증을 받았습니다.
2.초효율적인 작동: SCB18은 기존 모델에 비해 연간 최대 2,800kWh를 절약합니다. 1.0% 무부하 전류로 무효 전력 손실을 28% 줄입니다.
3. 혁신적인 주조 기술: 통합된 고/저전압 코일 주조 - 분할 설계보다 기계적 강도가 40% 더 높고 습기/진동에 강합니다.
4.30년 이상의 수명: 노화 방지 에폭시 절연 + 전체 구리 권선(전도도 ≥58MS/m)은 장기적인 신뢰성을 보장합니다.
5.Smart-Ready 통합: 디지털 관리를 위한 온도 모니터링 및 건물 관리 시스템(BMS) 연결을 지원합니다.
6. 공간 절약형 설치: 컴팩트한 구조로 오일 피트가 필요하지 않습니다. 오일 침지형 변압기에 비해 설치 공간이 35% 절약됩니다.

운영 및 유지관리 비용 최적화

1. 유지 관리 비용 없음: 표면 먼지만 닦아야 합니다. 연간 유지관리 비용은 200달러 이하입니다(유침형 모델보다 75% 낮음).
2. 에너지 절약 이점: SCB18의 670W 무부하 손실은 연간 전기 비용을 $280-$420까지 절감합니다(산업 요금 0.1−0.15/kWh 기준).
3.장기 교체 비용 절감: 30년 이상의 수명으로 10~15년마다 $18,000~$28,000의 교체 비용을 절약할 수 있습니다.
4. 높은 운영 효율성: 공장에서 사전 디버깅되었으며 현장 설치가 6시간 만에 완료되어 프로젝트 가동 중지 시간이 최소화됩니다.

물류 및 설치

1.쉬운 운송: 경량(약 1,350kg), 컴팩트한 포장으로 고층 엘리베이터나 좁은 복도 배송에 적합합니다.
2. 단순화된 설치: 표준 브래킷/바닥에 장착됩니다. 2~3명의 전기 기술자가 6시간 안에 설치를 완료하며 특별한 기초가 필요하지 않습니다.
3. 전체 지원: 무료 현장 안내, 무료 도구(토크 렌치, 절연 테스터), 연중무휴 원격 기술 지원.

내구성과 안정성

1. 환경 탄력성: 습하고 먼지가 많거나 부식성이 있는 실내 환경에서 작동합니다. 10년 후 절연 저항 ≥1000MΩ.
2. 구조적 신뢰성: 진동 방지 통합 주조 설계로 코일 변위나 절연 손상이 없습니다.
3. 연속 작동: MTBF >22,000시간, 중요 시설에 연중무휴 무정전 전원 공급을 지원합니다.

생산 공정의 장점

1. 고급 주조: 진공 에폭시 수지 주조는 100% 단열재 침투를 보장하여 기포를 제거합니다.
2.정밀 제조: 일관된 품질을 위한 CNC 자동 권선(피치 오류 ≤0.1mm) 및 로봇 용접.
3. 엄격한 QC: ISO9001 준수, 18개의 검사 링크, 100% 원자재 및 완제품 테스트.

녹색 에너지 절약 특성

1. 효율성 준수: GB 20052-2020 클래스 1/2 표준을 충족하며 에너지 절약 보조금을 받을 수 있습니다.
2.친환경 소재: RoHS/REACH 준수 에폭시 수지 및 무독성 난연제 - 100% 재활용 가능.
3.저탄소 운영: SCB18은 연간 탄소 배출량을 최대 3.5톤까지 줄여 글로벌 "이중 탄소" 목표를 지원합니다.

공급망의 장점

1. 안정적인 원자재: 최고의 공급업체와의 장기적인 파트너십; 지연을 방지하기 위해 에폭시 수지/구리에 대한 3개월 안전 재고가 제공됩니다.
2.신속한 맞춤화: 전압/보호 등급 조정을 위한 설계 소요 시간은 3일입니다. 2개의 전용 생산 라인.
3.Fast 납품: 표준 모델: 25-35 일; 맞춤형 모델: 40~50일—업계 평균보다 30% 빠릅니다.

고객 서비스

1. 사전 판매: 무료 현장 조사, 부하 계산 및 맞춤형 계획; 투명한 인용.
2.In-Sales: 전담 고객 관리자, 실시간 생산 추적 및 주간 진행 상황 업데이트.
3.After-Sales: 1년 무료 보증; 연중무휴 핫라인; 현장 유지보수(국내에서는 24~48시간, 해외에서는 3~7일).
4.부가가치: 무료 운영 교육, BMS 통합 지침 및 연간 장비 상태 점검.

FAQ

Q1: SCB14와 SCB18?
A: SCB14(클래스 2, 790W 무부하 손실); SCB18(클래스 1, 670W, 에너지 효율성 향상).
Q2: 전용 공간이 필요합니까?
A: 아니요. 환기가 잘 되는(공기 흐름 ≥0.3m/s) 전기실에 설치하십시오.
Q3: 일일 유지 관리?
A: 매월 표면 먼지를 닦으십시오. 패스너를 분기별로 확인하십시오. 2~3년마다 전문적인 검사를 받습니다.
Q4: 지하철/광산에 적합합니까?
A: 예. 습기/먼지 방지 기능이 있으며 지하 및 터널 환경 인증을 받았습니다.
