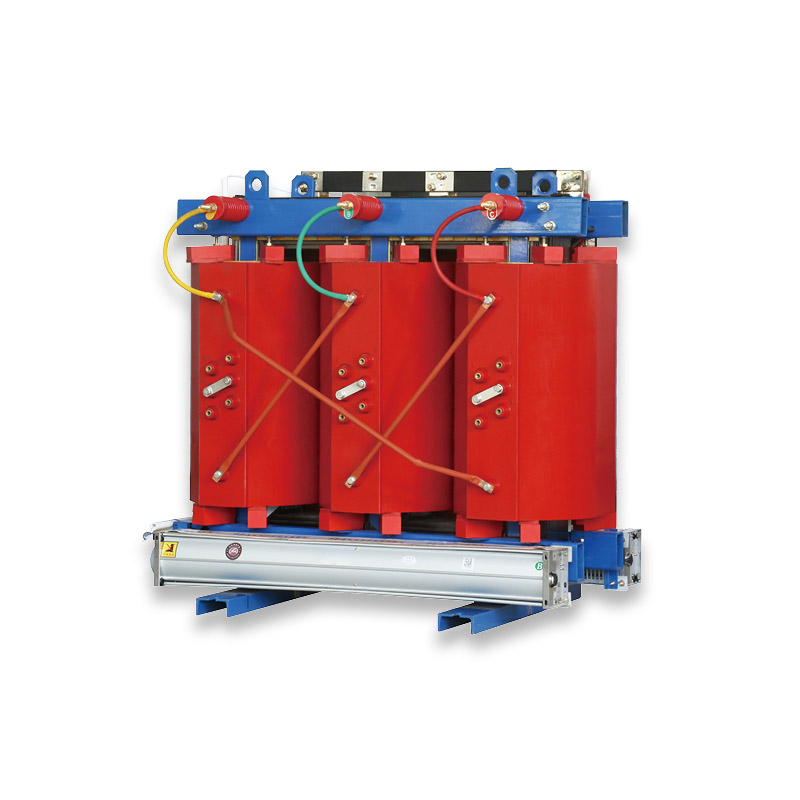

2500kVA 건식 전력 배전 변압기

Model:SCB14/18

2500kVA 건식 전력 분배 변압기는 매우 다재다능하며 엄격한 화재 안전 표준이 적용되는 환경에 이상적입니다. 광산, 유전, 지하철, 발전소, 학교, 병원, 상업 센터, 고층 건물 및 모든 실내 구성 시스템에 사용하기에 특히 적합합니다.

문의 보내기

제품 설명

중국의 Jinhand Electrical은 광산, 병원, 상업 센터와 같이 화재 안전 요구 사항이 엄격한 환경에 적합한 2500kVA 건식 전력 분배 변압기를 제공합니다. 선도적인 제조업체이자 공장 공급업체로서 당사는 다양한 실내 설치를 위한 신뢰할 수 있고 성능이 뛰어나며 비용 효과적인 변압기를 제공합니다.

장점

1. 이중 고에너지 효율: SCB14는 국가 클래스 2 효율을 충족합니다. SCB18은 클래스 1 효율을 충족하며 SCB14보다 무부하 손실이 15% 더 낮습니다.
2. 강력한 환경 적응성: 방습, 방진 및 부식 방지 기능이 있으며 RH≥95% 습하고 먼지가 많은 실내 환경에서 안정적으로 작동합니다.
3. 유지 관리가 필요 없는 긴 수명: 완전 밀폐형 구조, 30년 이상의 수명, 0.3%의 연간 고장률(업계 평균보다 훨씬 낮음).

주요 기술 매개변수

모델		정격 용량		전압 조합					연결 그룹 라벨		손실(120°kW)			무부하 전류		단락 임피던스
				고압	고전압의 태핑 범위		저기압				짐	무부하
SC14-30/10-NX2		30		66.36.61010.511	±5%±2X2.5%		0.4		Yyn0 Dyn11		640	130		2.0		4
SC14-50/10-NX2		50									900	185		2.0
SC14-80/10-NX2		80									1240	250		1.5
SC14-100/10-NX2		100									1415	270		1.5
SC14-125/10-NX2		125									1665	320		1.3
SCB14-160/10-NX2		160									1915	365		1.3
SCB14-200/10-NX2		200									2275	420		1.1
SCB14-250/10-NX2		250									2485	490		1.1
SCB14-315/10-NX2		315									3125	600		1.0
SCB14-400/10-NX2		400									3590	665		1.0
SCB14-500/10-NX2		500									4390	790		1.0
SCB14-630/10-NX2		630									5290	910		0.85
SCB14-630/10-NX2		630									5365	885		0.85		6
SCB14-800/10-NX2		800									6265	1035		0.85
SCB14-1000/10-NX2		1000									7315	1205		0.85
SCB14-1250/10-NX2		1250									8720	1420		0.85
SCB14-1600/10-NX2		1600									10555	1665		0.85
SCB14-2000/10-NX2		2000									13005	2075		0.70
SCB14-2500/10-NX2		2500									15445	2450		0.70
모델	정격 용량		전압조합										손실(120°kW)				무부하 전류
																		단락 임피던스
			고압			고전압의 태핑 범위		저기압		연결 그룹 라벨			짐		무부하
SC18-30/10-NX1	30		66.36.61010.511			±5%±2X2.5%		0.4		Yyn0 Dyn11			640		105		2.0	4
SC18-50/10-NX1	50												900		155		2.0
SC18-80/10-NX1	80												1240		210		1.5
SC18-100/10-NX1	100												1415		230		1.5
SC18-125/10-NX1	125												1665		270		1.3
SCB18-160/10-NX1	160												1915		310		1.3
SCB18-200/10-NX1	200												2275		360		1.1
SCB18-250/10-NX1	250												2485		415		1.1
SCB18-315/10-NX1	315												3125		510		1.0
SCB18-400/10-NX1	400												3590		570		1.0
SCB18-500/10-NX1	500												4390		670		1.0
SCB18-630/10-NX1	630												5290		775		0.85
SCB18-630/10-NX1	630												5364		750		0.85	6
SCB18-800/10-NX1	800												6265		875		0.85
SCB18-1000/10-NX1	1000												7315		1020		0.85
SCB18-1250/10-NX1	1250												8720		1205		0.85
SCB18-1600/10-NX1	1600												10555		1415		0.85
SCB18-2000/10-NX1	2000												13005		1760		0.70
SCB18-2500/10-NX1	2500												15445		2080		0.70

주요 특징

1.중요한 인프라 호환성: 광산, 지하철, 산업 단지, 상업 센터, 고층 건물 및 대규모 실내 작업장에 적합하며 전용 변압기실이 필요하지 않습니다.
2. 저소음 작동 : 진동 댐퍼 및 방음층이 장착되어 있으며 소음은 58dB 이하, 국가 표준보다 10-15dB 낮습니다.
3. 글로벌 그리드 적응성: 50Hz 표준 작동, 다중 전압 입력 및 유연한 탭 조정으로 전세계 실내 대규모 전력 분배 시나리오의 95%에 적응합니다.
4.친환경 및 공간 절약: 재활용 가능한 재료, 무독성 배출; 컴팩트한 구조로 침수형 변압기에 비해 설치 공간이 35% 절약됩니다.
5.스마트 통합 준비: 디지털화된 관리를 위해 온도 모니터링 및 산업용 IoT 연결을 지원합니다.

제품 판매 포인트

1. 화재 안전 핵심 장점: F1 등급 내화 인증으로 오일 침수 변압기 화재 위험을 99% 제거합니다. 병원이나 지하철 허브와 같이 화재에 민감한 대형 시설에서 사용하도록 인증되었습니다.
2.초효율적인 작동: SCB18은 기존 건식 변압기에 비해 연간 최대 8,200kWh를 절약합니다. 0.70% 무부하 전류로 무효 전력 손실을 35% 줄입니다.
3.혁신적인 주조 기술: 통합된 고/저전압 코일 주조 - 분할 설계보다 기계적 강도가 40% 더 높고 습기, 진동 및 단락 충격에 강합니다.
4. 대용량 유연성: 2500kVA 출력은 대규모 산업 단지, 상업 단지 및 인프라 프로젝트의 전력 요구를 충족합니다. 최대 5000kVA까지 용량 확장을 위한 병렬 작업을 지원합니다.
5. 저탄소 및 조용함: 독성 배출이 없으며 녹색 건축 표준을 준수합니다. 소음 ≤58dB, 소음에 민감한 대규모 실내 공간에 적합합니다.

운영 및 유지관리 비용 최적화

1. 유지 관리 비용 없음: 표면 먼지만 닦아야 합니다. 오일 교체, 내부 청소 또는 단열재 교체가 필요하지 않습니다. 연간 유지 관리 비용은 ≤$300(기름 침지형 모델보다 80% 낮음)입니다.
2.에너지 절약 이점: SCB18의 2080W 무부하 손실은 연간 전기 비용을 $820-$1,230까지 절감합니다(0.1−0.15/kWh 산업 요금 기준).
3.장기 교체 비용 절감: 30년 이상의 수명으로 10~15년마다 교체 비용 $40,000~$60,000를 절약할 수 있습니다(기존 대용량 건식 변압기).
4. 높은 운영 효율성: 공장에서 사전 디버깅되어 10시간 만에 현장 설치가 완료되어 대규모 시설의 프로젝트 가동 중지 시간을 최소화합니다.

내구성과 안정성

1. 환경 탄력성: 습하고 먼지가 많거나 부식성이 있는 실내 환경에서 안정적으로 작동합니다. 10년 사용 후 절연 저항 ≥1000MΩ.
2. 구조적 신뢰성: 내진동 통합 주조 설계로 산업 또는 지하철 진동 시나리오에서도 코일 변위나 절연 손상이 없습니다.
3. 연속 작동: 평균 고장 간격>30,000시간, 중요한 대규모 시설에 연중무휴 무정전 전원 공급을 지원합니다.
4. 노화 방지 성능 : 전체 구리 권선은 열 노화에 저항합니다. 노화 방지 첨가제가 포함된 에폭시 수지 단열재는 30년 동안 일관된 성능을 보장합니다.

생산 공정의 장점

1. 고급 주조 기술: 진공 에폭시 수지 주조는 100% 단열재 침투를 보장하여 기포를 제거하고 대용량 작업을 위한 단열 안정성을 향상시킵니다.
2. 정밀 제조: CNC 자동 와인딩 머신; 탱크 구조용 로봇 용접으로 일관된 품질과 기계적 강도를 보장합니다.
3. 엄격한 품질 관리: ISO9001 준수, 20개의 품질 검사 링크, 100% 들어오는 원자재 테스트 및 완제품 검증.
4.핵심 기술 전문 지식: 대용량 변압기용 저손실 전자기 설계에 대한 독립적인 R&D; 최적화된 코일 구조로 표유 손실을 업계 벤치마크 대비 18% 줄입니다.

녹색 에너지 절약 특성

1. 이중 효율성 준수: GB 20052-2020 클래스 1/2 및 IEC 60076 국제 표준을 충족하며 에너지 절약 보조금을 받을 수 있습니다.
2.친환경 재료: RoHS/REACH 준수 에폭시 수지 및 무독성 난연제 - 100% 재활용 가능하며 생산 또는 사용 중에 유해한 배출이 없습니다.
3.저탄소 운영: SCB18은 연간 탄소 배출량을 최대 10톤까지 줄여 글로벌 "이중 탄소" 목표와 대규모 시설의 지속 가능한 개발을 지원합니다.

공급망의 장점

1. 안정적인 원자재: 최고 공급업체와의 장기적인 전략적 파트너십; 생산 지연을 방지하기 위해 핵심 자재에 대한 4개월 안전 재고가 제공됩니다.
2.신속한 맞춤화: 전문 R&D 팀은 영업일 기준 3일 만에 맞춤형 디자인(전압, 보호 등급, 스마트 기능)을 제공합니다. 2500kVA 대용량 모델 전용 생산라인 2개
3.Fast 납품: 표준 모델: 35-45 일 리드타임; 맞춤형 모델: 50-65일—업계 평균보다 30% 빠릅니다. 정시 배송률 98%.
