고전압 실외 AC 차단 스위치

Model:GW5-40.5

GW5-40.5 고전압 실외 AC 차단 스위치는 전압 및 무부하 라인 스위칭을 위해 설계된 50Hz 실외 장치입니다. 유지 관리 중에 버스바 및 장비에 안전한 전기 절연을 제공하고 매우 작은 용량성 또는 유도성 전류의 전환을 지원합니다.

문의 보내기

제품 설명

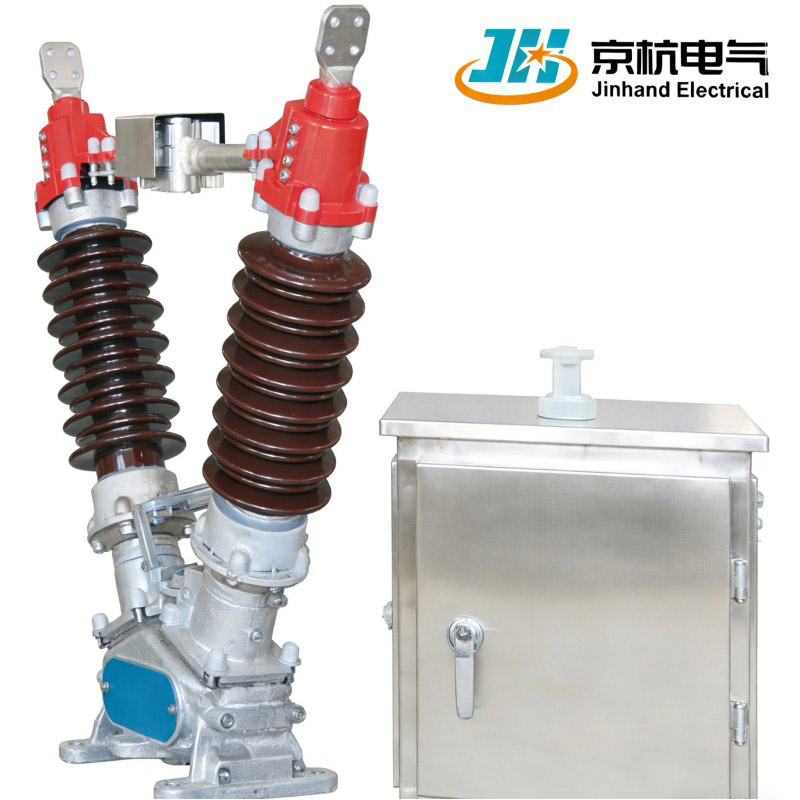

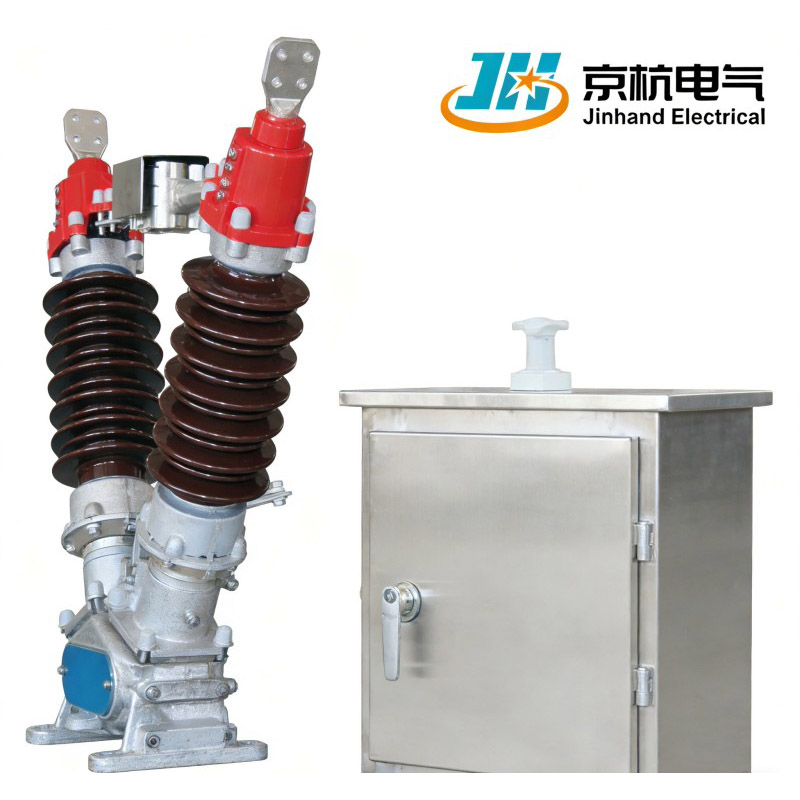

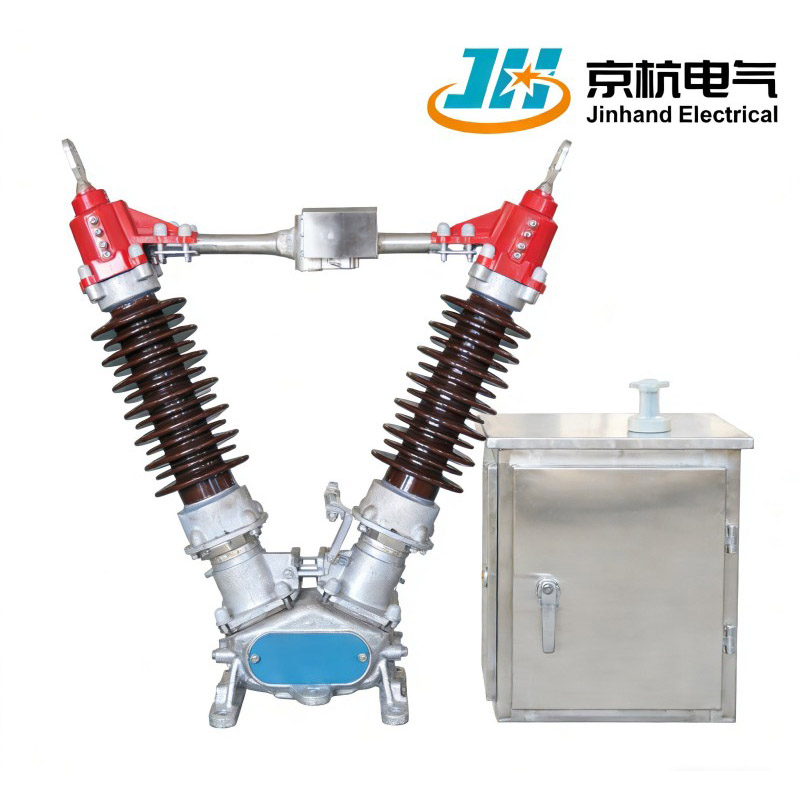

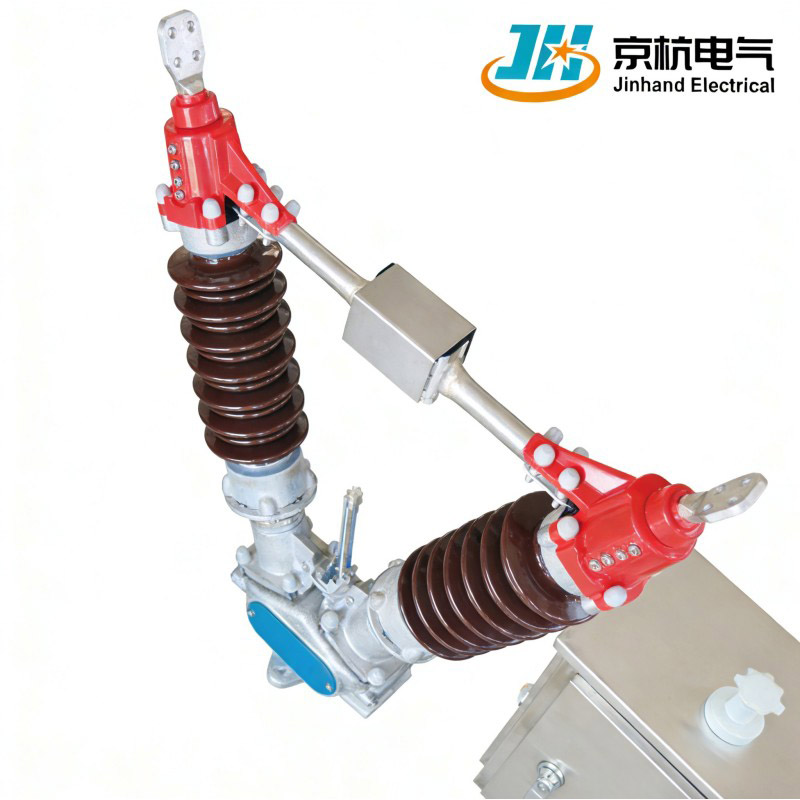

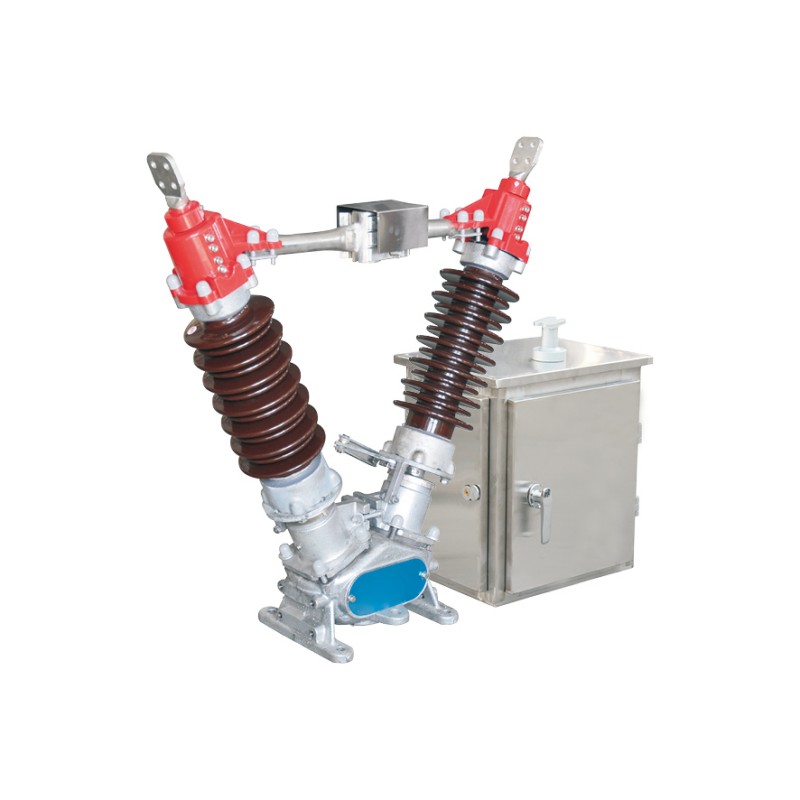

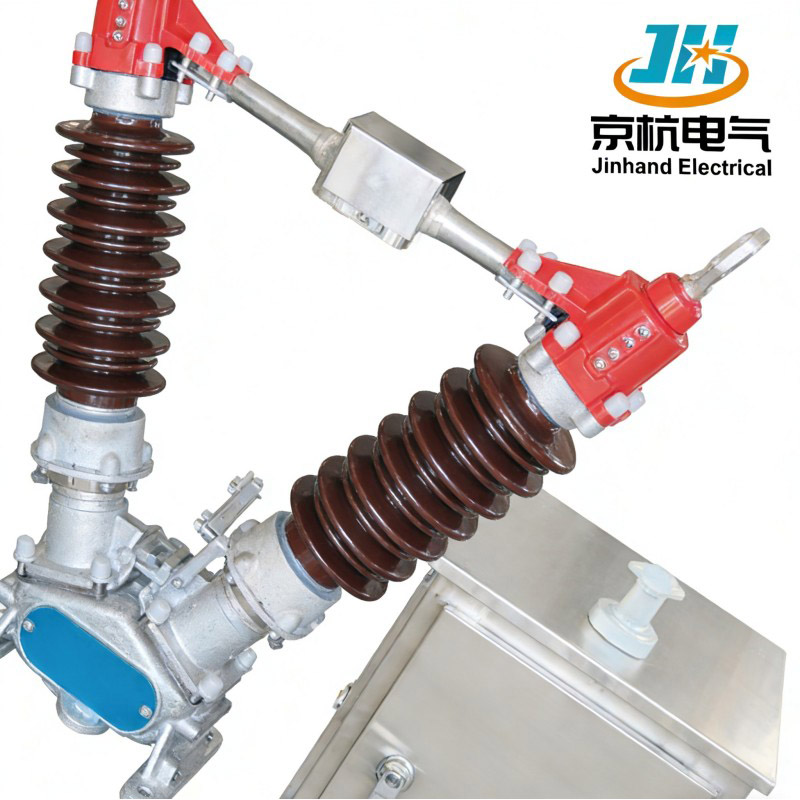

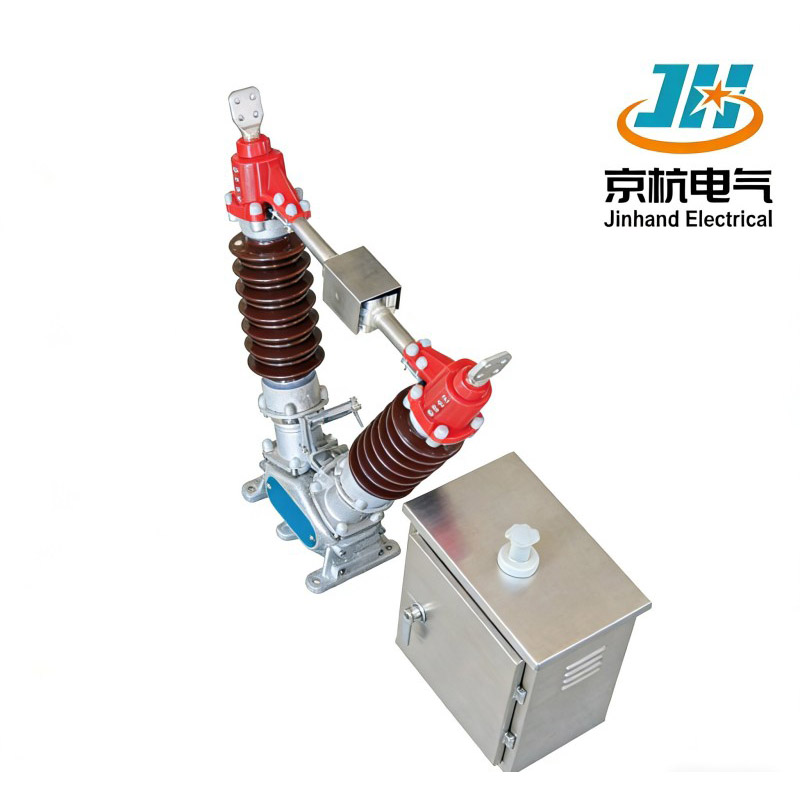

중국 Jinhand Electrical이 제조한 GW5-40.5 고전압 실외 AC 차단 스위치는 50Hz에서 작동하며 전압 및 무부하 조건에서 고전압 라인을 전환하는 데 이상적입니다. 이 혁신적인 스위치는 설치 시 용접이 필요하지 않은 사용자 친화적인 디자인이 특징입니다. 자동 접점 청소를 위한 이중기둥 V형 구조와 고강도 세라믹 절연체, 녹이 슬지 않는 부품으로 열악한 환경에서도 안정적인 성능을 보장합니다. 선도적인 공급업체이자 공장인 Jinhand Electrical은 고전압 애플리케이션을 위한 내구성 있는 솔루션을 제공합니다.

장점

1. 사용자 친화적인 설치: 용접이 필요 없이 쉽게 설치할 수 있도록 설계되어 설정 과정이 단순화되었습니다.
2.신뢰성 향상: 접점을 자동으로 청소하는 이중 기둥 V형 구조를 갖추고 있어 전반적인 접점 신뢰성이 향상됩니다.
3. 내구성 및 유지 관리가 필요 없음: 회전 부품은 유지 관리가 필요 없도록 설계되어 최소한의 유지 관리로 오래 지속되는 작동을 보장합니다.
4.녹슬지 않는 작동: 용융 아연도금 강철 부품과 오일프리 자체 윤활 샤프트 지지대로 구성되어 안정적이고 녹슬지 않는 성능을 제공합니다.
5. 높은 오염 저항 : 고강도 세라믹 절연체는 가혹한 환경에서 강한 오염 저항과 적응성을 위해 설계되었습니다.

주요 기술 매개변수

프로젝트		단위	매개변수
정격전압		kV	40.5
정격 주파수		헤르츠	50
정격전류		A	630	1250		2000
정격 단시간 내전류		카	20/25	25/31.5		31.5
정격 피크 내전류		카	50/63	63/80		80
정격 단시간 상용주파 내전압		kv/분	95/1(상간, 지상 대 지상, 건식 시험)
			118/1(상간, 지상 대 지상, 건식 시험)
			95/1(간기,습식 시험)
정격 번개 충격 내전압		kV	185/1(지상으로)
			215(파단면)
정격 단시간 내 전류 지속 시간		S	4(절연스위치),2(접지스위치)
연면거리		mm	≥1256(E등급 방오)
주회로 저항		μΩ	≤100		≤80
작동 메커니즘 장착	인간의 조작 메커니즘		메인 나이프 CS17-G5, 그라운드나이프 CS17-G2(단일/이중 접지 스위치 포함)
			CJ6 유형, 모터 전압 AC380Vor DC220V, 제어 전압 AC220V 또는 DC220V, 보조 접점 8개 상시 개방 및 8개 상시 폐쇄(표준)
	전기 모터 작동 메커니즘		CS17-G5(접지 스위치 없음)
기계적 수명		타임스	2000(절연스위치 접지스위치)

주요 특징

1. 주파수 및 사용법: 50Hz에서 작동하며 전압 및 무부하 조건에서 고전압 라인을 전환하고 유지 관리 중 장비를 격리하는 데 적합합니다.
2. 다양한 전류 처리: 매우 작은 커패시터 전류 및 인덕터 전류를 열고 닫을 수 있어 작동 유연성이 향상됩니다.
3. 고급 접점 소재: 고강도, 고전도, 고탄성 소재로 터치 손가락을 제작하여 부식 및 발열로 인한 문제를 방지합니다.
4. 환경 적응성: 향상된 절연 성능을 위해 연면 거리가 넓은 고지대 지역의 작동 요구 사항을 충족하도록 설계되었습니다.

제품 하이라이트

1. 이중 기둥 V자형 자가 세척 접점 구조: 개폐 시 접점 표면을 자동으로 세척하여 전도성 신뢰성과 작동 수명을 향상시킵니다.
2.용접이 필요 없는 모듈식 설치: 볼트 연결 설계로 용접 없이 현장 조립이 가능하므로 설치 복잡성과 건설 요구 사항이 줄어듭니다.
3. 높은 고도 및 심한 오염 저항 : 최대 3000 미터의 고도 및 클래스 IV 오염 지역에 적합한 넓은 연면 거리, 고강도 도자기 절연체를 갖추고 있습니다.
4. 선택적 접지 스위치 구성: 단일 또는 이중 접지 설계를 지원하여 다양한 시스템 접지 요구 사항을 충족하고 유지 관리 안전성을 향상시킵니다.

운영 비용 최적화

1. 유지 관리가 전혀 필요 없는 회전 부품: 자체 윤활 복합 재료로 제작된 부싱은 정기적인 그리스 공급이 필요하지 않아 유지 관리 작업량이 줄어듭니다.
2. 긴 기계적 수명 설계: 부식 및 용접에 강한 접점 재질을 사용하여 2000회 작동의 기계적 수명을 보장하고 유지보수 간격을 연장합니다.
3. 모듈식 교체 편의성: 절연체, 접점 등 핵심 부품을 개별적으로 교체할 수 있어 전체 유지 관리 비용이 절감됩니다.
4. 보조 전원 필요 없음(수동 유형): 수동 작동 메커니즘은 완전 기계식이므로 제어 전원이 없는 현장에 적합합니다.

물류 및 설치

1. 운송을 위한 단면 포장: 도자기 절연체, 작동 메커니즘 및 전도성 루프는 운송 손상을 방지하고 취급을 용이하게 하기 위해 별도로 포장됩니다.
2. 현장 조립 지침: 설치 시간을 단축하기 위한 원격 기술 지원과 함께 자세한 조립 도면 및 비디오를 제공합니다.
3. 적응형 장착 베이스: 다양한 콘크리트 기둥 또는 강철 구조물과 호환되는 베이스 설계로 토목 개조 필요성을 최소화합니다.
4. 글로벌 수출 경험: 제품은 IEC 표준을 준수하며 수출 문서 및 다국어 설치 매뉴얼이 완비되어 있습니다.

내구성 및 안정성

1. 완전 용융 아연 도금 부식 방지 구조 : 모든 강철 부품은 용융 아연 도금 처리되어 내식성 수명이 30 년 이상입니다.
2. 고강도 도자기 절연체 : 높은 굽힘 강도, 탁월한 오염 방지 플래시 오버 성능, 여러 열 순환 및 기계적 부하 테스트를 통해 테스트되었습니다.
3. 최적화된 전도성 루프 설계: 고탄성 구리 합금으로 제작된 접촉 핑거는 안정적인 접촉 압력과 낮은 루프 저항(80μΩ 이하)을 보장합니다.
4. 넓은 온도 작동 기능: -40℃ ~ +40℃의 주변 온도에 적합하며 안정적인 작동 토크와 방해가 없습니다.

생산 공정의 장점

1.CNC 가공 및 자동 조립: 치수 정확도를 위해 CNC 가공으로 처리된 핵심 부품, 토크 제어 도구가 장착된 조립 라인.
2. 전체 프로세스 품질 검사: 각 장치는 루프 저항 테스트, 기계 작동 테스트, 전력 주파수 및 임펄스 내전압 테스트를 거칩니다.
3.친환경 표면 처리: RoHS 환경 요구 사항을 준수하는 크롬 프리 패시베이션 및 Dacromet 공정을 사용합니다.
4. 추적성 관리 시스템: 각 절연체 배치 및 작동 메커니즘에는 원자재부터 완제품까지 완전한 추적성을 위해 고유한 일련 번호가 있습니다.
