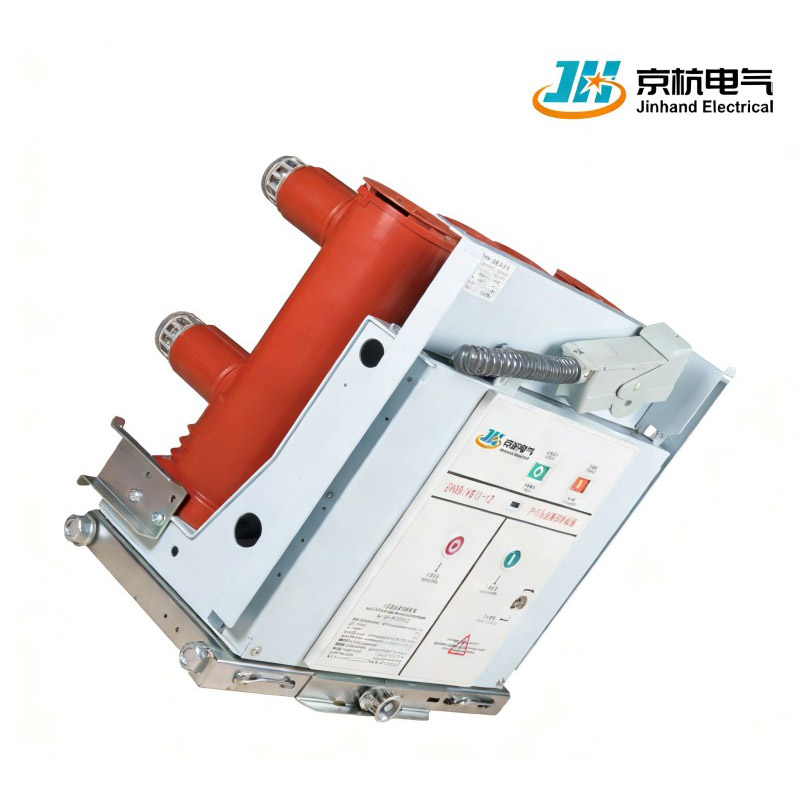

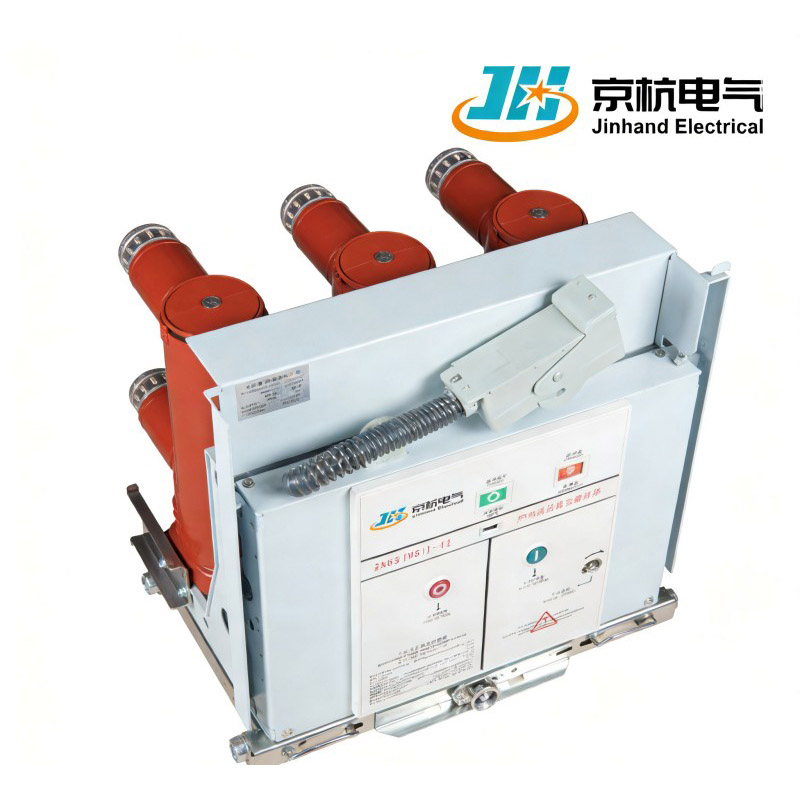

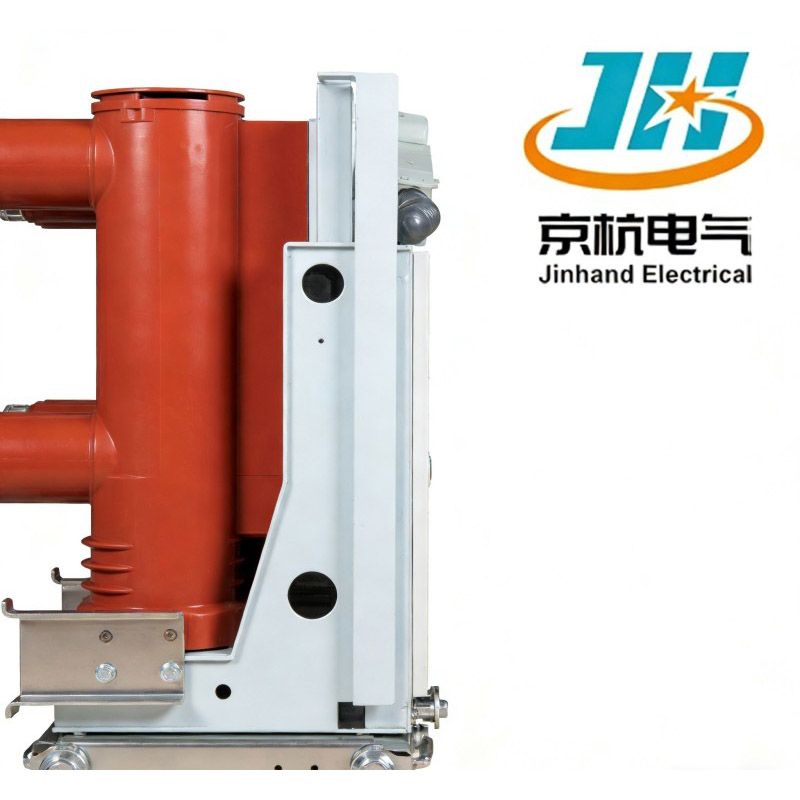

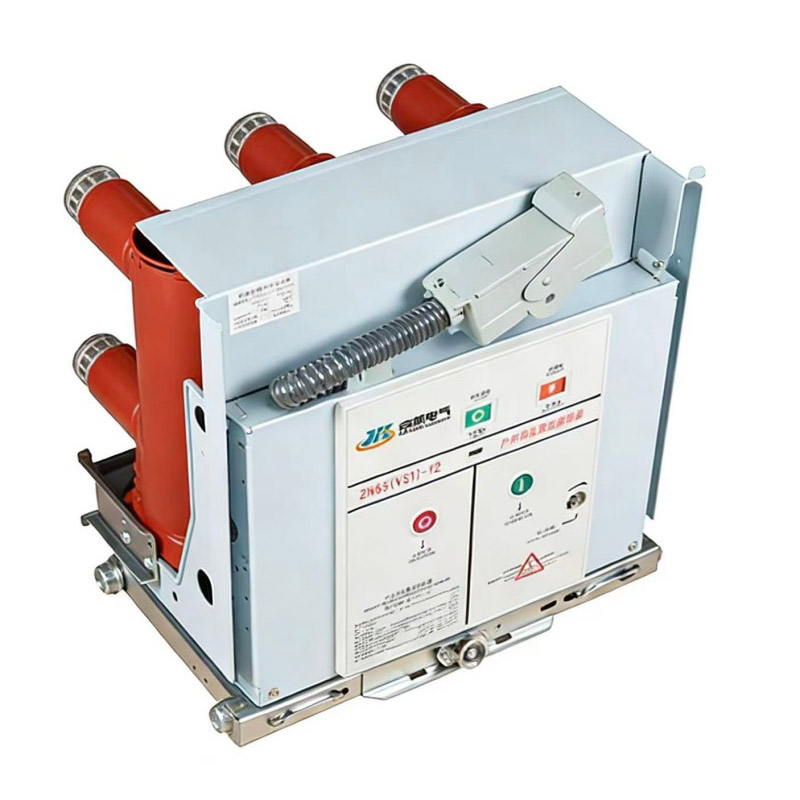

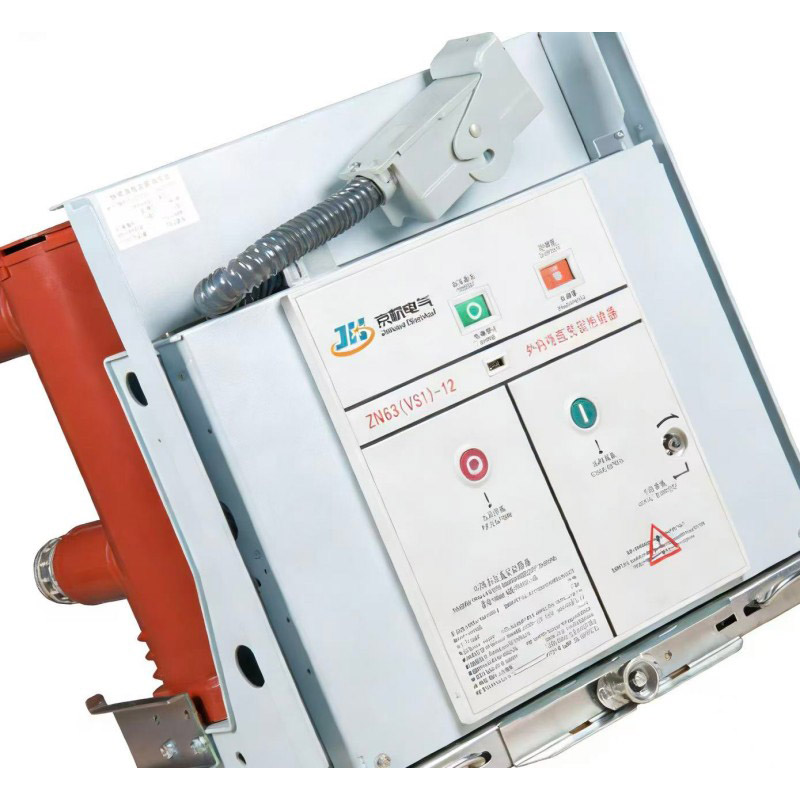

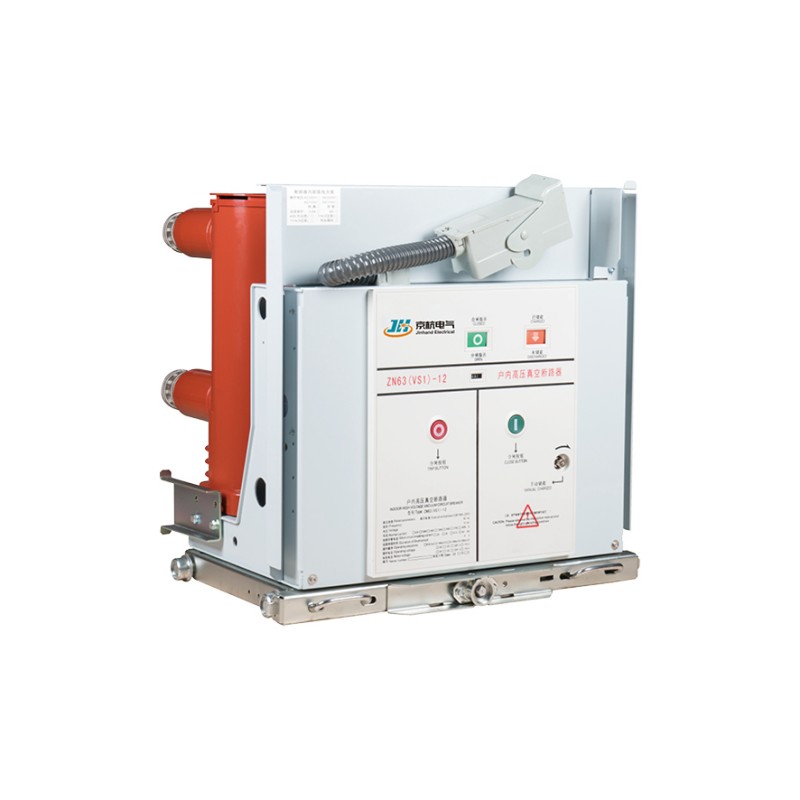

The ZN63-12 Indoor Vacuum Circuit Breaker from China's Jinhand Electrical is designed for 12kV/50Hz three-phase systems. 선도적인 제조업체이자 공장 공급업체인 당사는 산업용 전력 장비의 안정적인 보호 및 제어를 위해 고정식 또는 탈착식 구성의 통합 스프링 작동 장치를 제공합니다.
1. 보호 및 제어: 산업 및 광업 기업의 전력 장비에 대한 필수 보호 및 제어 장치 역할을 하여 전기 시스템의 신뢰성을 향상시킵니다.
2. 다양한 설치 옵션: 섀시 트럭과 함께 사용하면 고정 설치 장치로 사용하거나 인출형 장치로 사용할 수 있어 설치 요구 사항에 따라 유연성을 제공합니다.
3. 통합 설계: 스프링 작동식 메커니즘과 차단기 본체의 통합으로 작동이 단순화되고 회로 차단기의 전반적인 효율성이 향상됩니다.
| 프로젝트 | 단위 | 매개변수 | ||||
| 정격전압 | kV | 12 | ||||
| 정격 주파수 | kV | 50 | ||||
| 정격 절연 수준 | 1분 상용주파 내전압(RMS)(상간,상대지,진공차단기) | 42 | ||||
| 낙뢰 충격 내전압(피크)(상간,상대지,진공차단기) | 헤르츠 | 75 | ||||
| 정격전류 | A | 630 | 630 | 1250 | 1600 | |
| 1250 | 1250 | 1600 | 2000 | |||
|
|
|
2000 | 2500 | |||
|
|
|
2500 | 3150 | |||
|
|
|
|
4000 | |||
| 정격 단락 차단 전류 | 카 | 20 | 25 | 31.5 | 40 | |
| Rated Short-Time Withstand Current(Rated Short-Time Thermal Withstand Current) | 20 | 25 | 31.5 | 40 | ||
| 정격 단락 전류 만들기 | 50 | 63 | 80 | 100 | ||
| 정격 피크 내전류(정격 동적 내전류) |
|
50 | 63 | 80 | 100 | |
| 정격단락시간(정격내열시간) | S | 4 | ||||
| 정격 작동 순서 |
|
열기-0.3s-닫기/열기--180s-닫기/열기 | ||||
| 시가-180도-닫기/시가-180도-가까움/시가 | ||||||
| 정격 단락 전류 차단 동작 횟수 | 타임스 | 30/20(40kA) | ||||
| 기계적 수명 |
|
10000 | ||||
| 정격 단일 커패시터 뱅크 차단 전류 |
|
630 | ||||
| 정격 연속 커패시터 뱅크 차단 전류 |
|
400 | ||||
| 상간 지락 차단 전류 | kg | 27.4 | ||||
| 가동접점과 고정접점의 허용 누적 마모 두께 |
|
3 | ||||
1. 정격 전압 및 주파수: 정격 전압이 12kV이고 주파수가 50Hz인 3상 AC 시스템용으로 설계되어 표준 전기 인프라와의 호환성을 보장합니다.
2.실내 고전압 스위칭 장치: 실내 애플리케이션용으로 특별히 설계되어 산업 환경의 다양한 설정에 적합합니다.
3. 견고한 구조: 산업 및 광업 작업의 요구 사항을 견딜 수 있도록 제작되어 내구성과 장기적인 성능을 보장합니다.
4. 스프링 작동식 메커니즘: 스프링 작동식 메커니즘을 통해 안정적이고 효율적인 작동이 가능하며 회로 차단기의 차단 성능에 기여합니다.
1. 통합 스프링 메커니즘: 작동 메커니즘은 차단기 본체와 고도로 통합되어 연결 링크를 줄이고 신뢰성을 향상시킵니다.
2. 모듈형 접점 시스템: 전체 차단기를 교체하지 않고도 마모 후 접점을 개별적으로 교체할 수 있습니다.
3.스마트 모니터링 인터페이스: 온도 및 기계적 특성 모니터링을 위한 예약된 인터페이스로 상태 기반 유지 관리를 지원합니다.
4. 인체공학적 작동 설계: 작동 핸들은 명확한 개폐 표시기와 함께 인체공학적 특성을 준수합니다.
5. 안전 인터록 장치: 포괄적인 기계 및 전기 인터록은 오작동을 방지합니다.
1. 전문 제조 경험: 숙련된 기술 팀과 함께 10년 이상 고전압 스위칭 장비의 R&D 및 제조에 중점을 두었습니다.
2. 엄격한 품질 관리: 제품은 국립 고전압 전기 기기 품질 감독 검사 센터의 전체 유형 테스트를 거칩니다.
3. 종합 서비스 시스템 : 선택 상담, 설치 안내부터 판매 후 유지 관리까지 엔드 투 엔드 서비스를 제공합니다.
4. 유연한 사용자 정의 기능: 특수 매개변수 및 환경 조건에 대한 맞춤형 설계 및 생산을 지원합니다.
5. 글로벌 프로젝트 경험: 제품은 다양한 그리드 표준에 맞춰 30개국 이상의 전력 프로젝트에 성공적으로 적용되었습니다.
Q1: 고정형 구성과 인출형 구성의 차이점은 무엇입니까?
A: Fixed configuration is directly installed in the switchgear, with a simple structure. Withdrawable configuration is mounted on a truck, allowing easy withdrawal for maintenance without affecting other circuits.
Q2: 차단기의 유지보수 간격은 어떻게 되나요?
A: 3~5년마다 전문적인 검사를 받는 것이 좋습니다. 진공 차단기 색상 변화를 모니터링하기 위해 관찰 창을 통해 일상 점검을 수행할 수 있습니다.
Q3: 빈번한 작업 시나리오에 적합합니까?
A: 10,000회 작동의 기계적 수명은 중간 주파수 작동 시나리오에 적합한 전기 수명 표준을 충족합니다. 더 높은 주파수의 경우 특수 모델을 사용할 수 있습니다.
Q4: 스마트 변전소 인터페이스를 지원합니까?
A: Yes, it can be configured with intelligent controllers supporting the IEC61850 communication protocol.
Q5: 설치에 특별한 도구가 필요합니까?
A: 표준 설치에는 일반 도구만 필요합니다. 자세한 설치 매뉴얼과 동영상 안내를 제공합니다.
1. 사전 판매 서비스: 무료 기술 선택 상담 및 솔루션 설계.
2. 판매 서비스 중 : 설치 지침 도면 및 현장 기술 지원을 제공합니다.
3. 교육 서비스: 사용자가 장비 사용법을 마스터할 수 있도록 작동 및 유지 관리 교육을 제공합니다.
4. 예비 부품 지원: 빠른 물류 지원을 통해 정품 예비 부품을 장기간 공급합니다.
뛰어난 제품 품질 덕분에 우리는 30개국 이상의 고객과 장기적인 파트너십을 구축했습니다. EXW, FOB, CIF 등 다양한 무역 조건을 지원하며, 완벽한 수출 서류 및 물류 추적 서비스와 함께 운송 안전을 보장하기 위한 전문적인 충격 방지 및 방습 포장을 제공합니다.
10년 이상의 끊임없는 개발을 통해 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나로 성장했습니다. 우리 공장에는 수많은 첨단 기술과 시설이 통합되어 있으며, 비용 효율적인 프리미엄 중국산 제품을 주문하실 것을 권장합니다.
