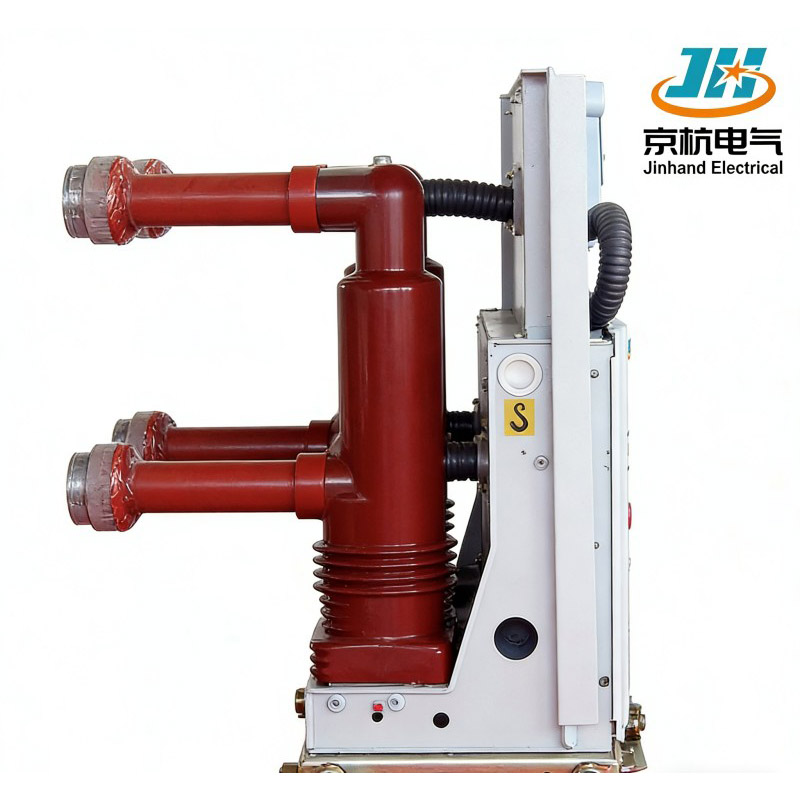

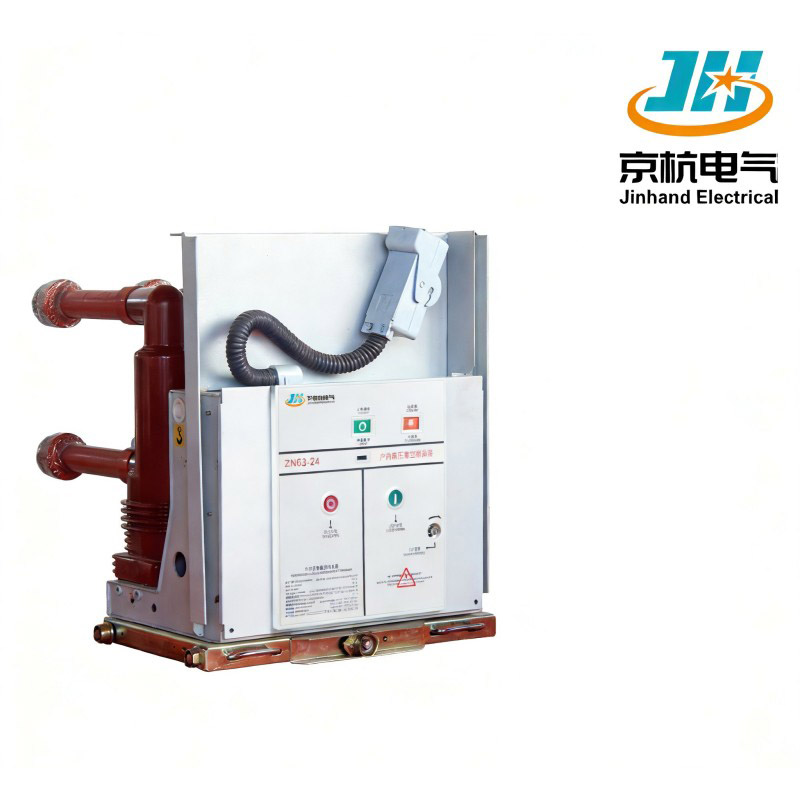

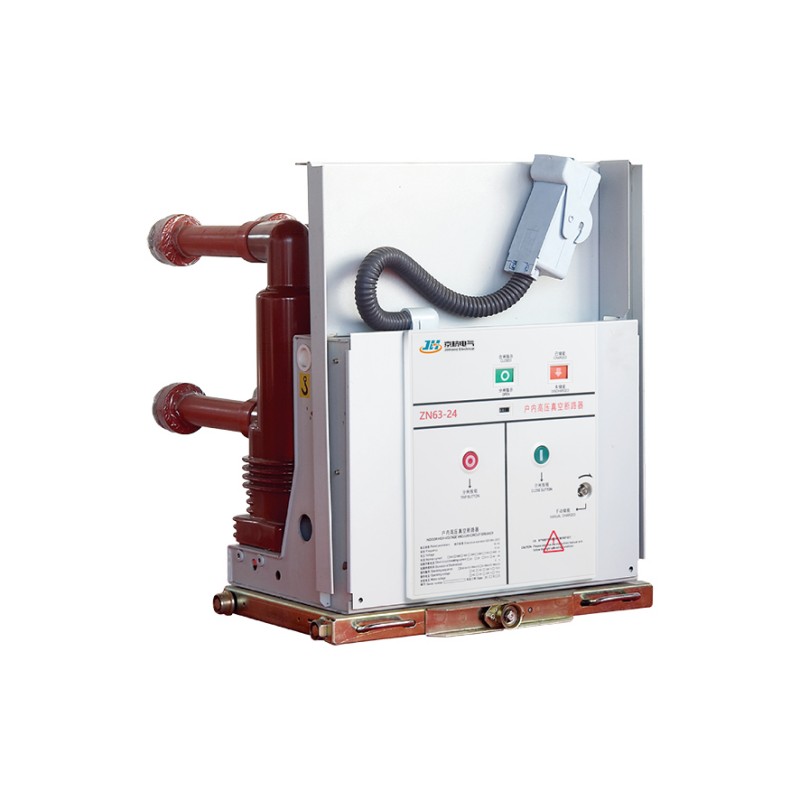

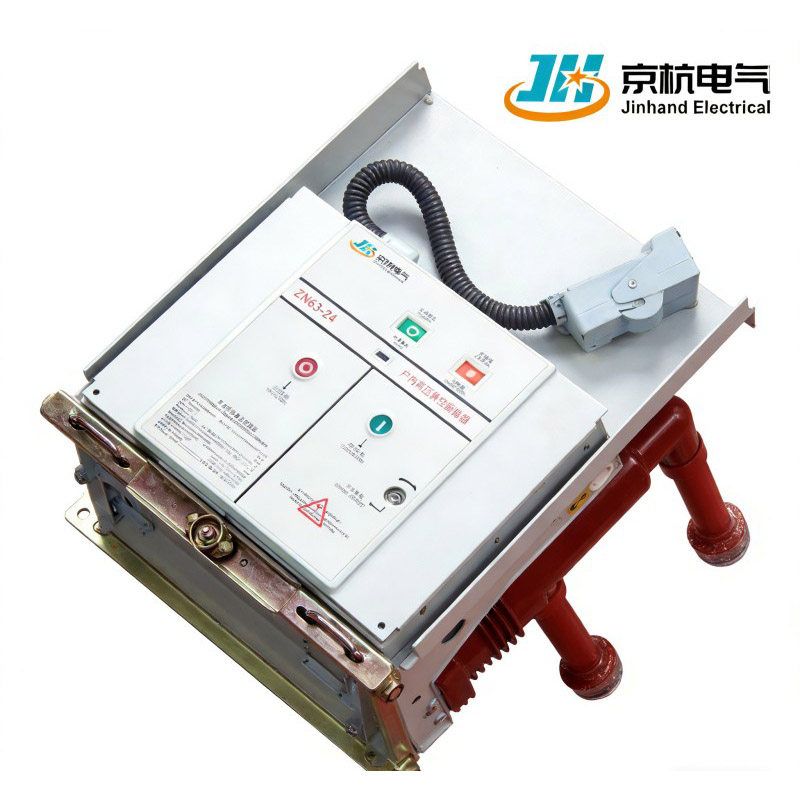

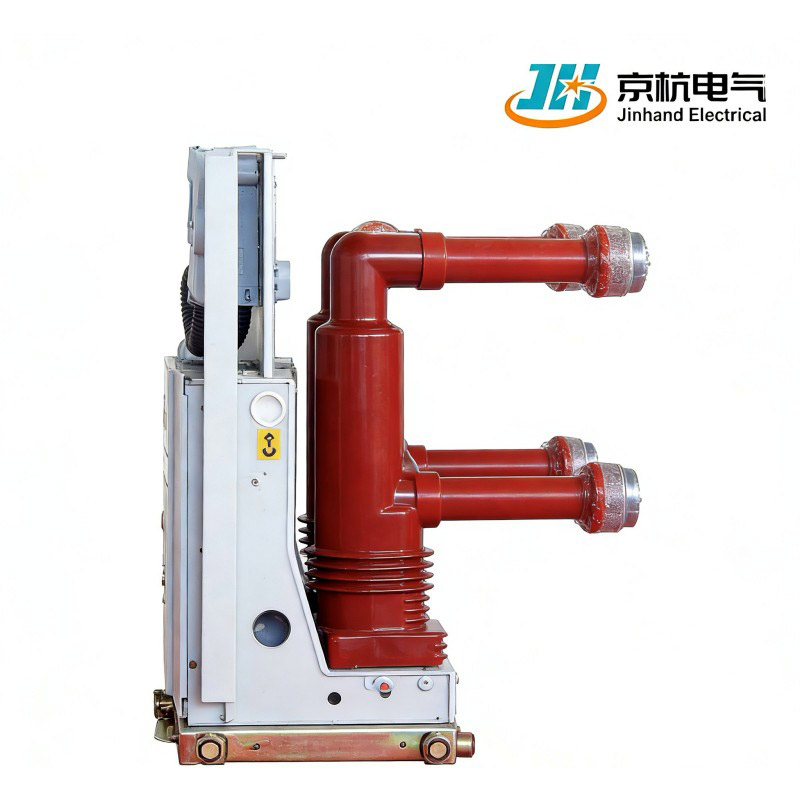

실내 HV 진공 회로 차단기

Model:ZN63-24

ZN63-24 실내 HV 진공 회로 차단기는 고체 절연 극과 최적화된 메커니즘을 갖춘 24kV 실내 진공 회로 차단기 시리즈입니다. 강화된 절연, 기계적 신뢰성, 긴 수명의 다양한 애플리케이션을 위한 차단 성능을 통해 유지 관리가 필요 없는 작동을 보장합니다.

문의 보내기

제품 설명

중국 Jinhand Electrical이 제조한 ZN63-24 실내 HV 진공 회로 차단기는 견고한 절연 극과 최적화된 메커니즘을 갖춘 차세대 24kV 시리즈입니다. 선도적인 공장 및 공급업체로서 당사는 유지 보수가 필요 없고 수명이 연장된 고신뢰성 솔루션을 제공합니다. 글로벌 영향력이 커짐에 따라 우리는 세계적인 파트너십을 환영합니다.

장점

1. 향상된 절연 신뢰성: 최적화된 설계로 차단기의 절연 신뢰성이 크게 향상되어 고전압 환경에서 보다 안전한 작동을 보장합니다.
2. 기계적 신뢰성 향상 : 기계적 신뢰성을 향상시키기 위해 작동 메커니즘을 설계하여 차단기의 전반적인 내구성과 성능에 기여합니다.
3. 유지 관리가 필요 없는 작동: 주 회로의 유지 관리가 필요 없는 작동을 달성하여 운영 비용을 줄이고 정기적인 유지 관리의 필요성을 줄입니다.
4. 수명 연장: 기계적, 전기적 수명이 연장되어 제품의 장기적인 가치와 신뢰성이 향상됩니다.

주요 기술 매개변수

프로젝트		단위	매개변수
정격전압			24
정격 절연 수준	1분간 상용주파 내전압(rms)(상-상, 상-접지, 진공 접촉 간격)	kV	상간, 상간/접지 간극		65/79
	뇌임펄스 내전압(피크)(상간, 상간, 진공접점간격)	kV			125/145
정격주파수		헤르츠	50
정격전류		A	630	630	1600
			1250	1250	2000
					2500
					3150
정격단락차단전류		카	20	25	31.5
정격단시간(4s)내전류		카	20	25	31.5
정격 단락 투입 전류		카	50	63	80
정격 피크 내전류		카	50	63	80
정격 작동 순서			O-0.3s-CO-180s-CO, O-180s-CO-180s-CO(40kA)
정격 단락 차단 동작 횟수		타임스	20
정격 케이블 충전 차단 전류		A	31.5
정격 단일 커패시터 뱅크 차단 전류		A	630
정격 연속 커패시터 뱅크 차단 전류		A	400
기계적 수명		타임스	10000
가동접점과 고정접점의 허용누적마모두께		mm	3

주요 특징

1. 고체 절연 극: 주요 전도성 회로는 주로 고체 절연 극을 사용하여 고전압 애플리케이션에서 견고한 절연 및 안전 성능을 제공합니다.
2. 차세대 설계: 차세대 24kV 진공 회로 차단기 시리즈로서 첨단 기술과 설계 개선을 통합하여 최신 애플리케이션 요구 사항을 충족합니다.
3.다양한 응용 요구 사항: 다용도 시리즈로 개발된 이 제품은 다양한 산업 분야의 다양한 응용 요구 사항을 충족하여 유용성을 향상시킬 수 있습니다.
4. 최적화된 작동 메커니즘: 작동 메커니즘의 최적화된 설계는 차단 성능을 향상시켜 전기적 결함을 보다 효과적으로 처리하는 데 기여합니다.

친환경 및 에너지 절약 기능

1. 견고한 단열 설계에는 SF6 가스가 필요하지 않아 온실 가스 배출이 전혀 없습니다.
2. 낮은 작동 에너지 소비 설계는 기계적 작동 메커니즘을 최적화하여 전력 소비를 줄입니다.
3. 긴 수명 설계로 장비 교체 빈도를 줄여 제품 수명주기 전반에 걸쳐 자원 소비를 줄입니다.
4. 재활용 가능한 재료 사용량이 85%를 초과하여 순환 경제 원칙에 부합합니다.

자주 묻는 질문

Q1: 기존 절연 방식에 비해 고체 절연 극의 장점은 무엇입니까?
A: 고체 절연 기둥은 더 나은 내후성, 내진성 및 환경 적응성을 제공합니다. 습기나 먼지에 영향을 받지 않으며 가스 누출에 대한 걱정이 없습니다.
Q2: 어떤 특수 환경에 적합합니까?
A: 견고한 단열 성능이 안정적으로 유지되므로 특히 고지대(최대 4,000m), 습하고 먼지가 많으며 오염 수준이 높은 지역에 적합합니다.
Q3: 유지보수 주기와 내용은 어떻게 되나요?
A: 기계적 특성, 루프 저항, 절연 상태에 중점을 두고 5년마다 전문적인 검사를 받는 것이 좋습니다. 스마트 모니터링 장치를 통해 일일 상태 평가를 수행할 수 있습니다.
Q4: 지능형 업그레이드를 지원합니까?
A: 예, 원격 모니터링, 결함 진단 및 수명 예측 기능을 달성하기 위해 지능형 컨트롤러로 구성할 수 있습니다.
Q5: 납품 리드타임은 무엇입니까?
A: 표준 모델: 30-45일. 맞춤형 제품은 특정 요구 사항에 따라 결정됩니다. 우리는 신속한 생산 채널을 제공합니다.

왜 우리를 선택합니까?

1.기술적 리더십: 고체절연 진공차단기 기술 핵심특허를 보유하여 업계를 선도하고 있습니다.
2. 엄격한 품질 관리: 제품은 국가 수준의 검사 센터에서 전체 유형 테스트를 거쳐 여러 인증을 보유합니다.
3.풍부한 프로젝트 경험: 제품은 신에너지 및 철도 운송과 같은 고급 분야를 포함하여 수백 개의 국내외 변전소 프로젝트에 적용되었습니다.
4. 맞춤화 서비스: 특별한 고도 및 기후 조건에 대한 적응을 포함하여 특별한 고객 요구 사항을 기반으로 제품을 맞춤화할 수 있습니다.

구현 표준

GB/T 3804　3.6kV-40.5kV 고전압 교류 부하 스위치
GB/T 1984　고전압 교류 차단기
GB/T 16926　고전압 교류 스위치-퓨즈 조합
GB/T 1985　고전압 교류 단로기 및 접지 스위치
GB/T 3906　AC 3.6kV-40.5kV용 금속폐쇄배전반 및 제어장치
GB/T 11022　고전압 개폐 장치 및 제어 장치 표준에 대한 공통 사양
GB/T 4208　인클로저가 제공하는 보호 수준(IP 코드)
DL/T 404　AC 3.6kV-40.5kV용 금속폐쇄배전반 및 제어장치
GB/T 311.1　절연 조정 – 1부: 정의, 원리 및 규칙
12kV 링 기본 장치(RMU)에 대한 표준화된 설계 및 사용자 정의 체계(2022년판)
