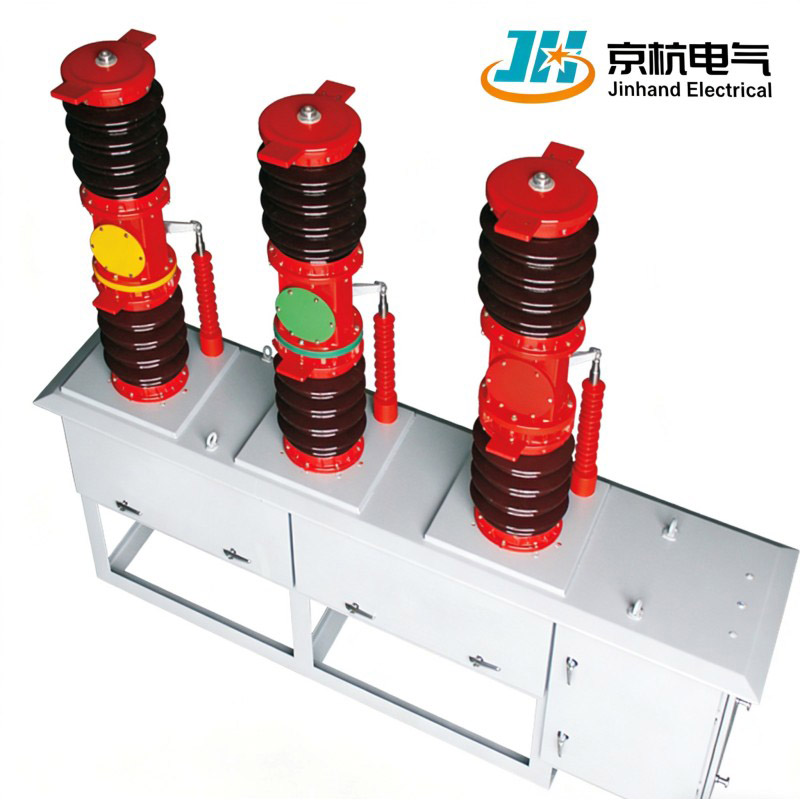

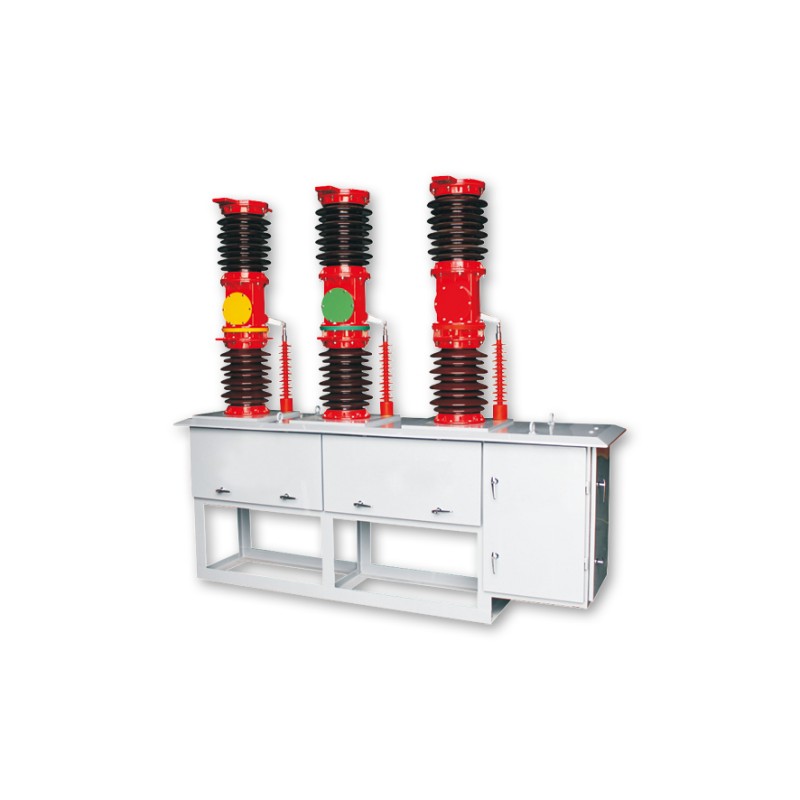

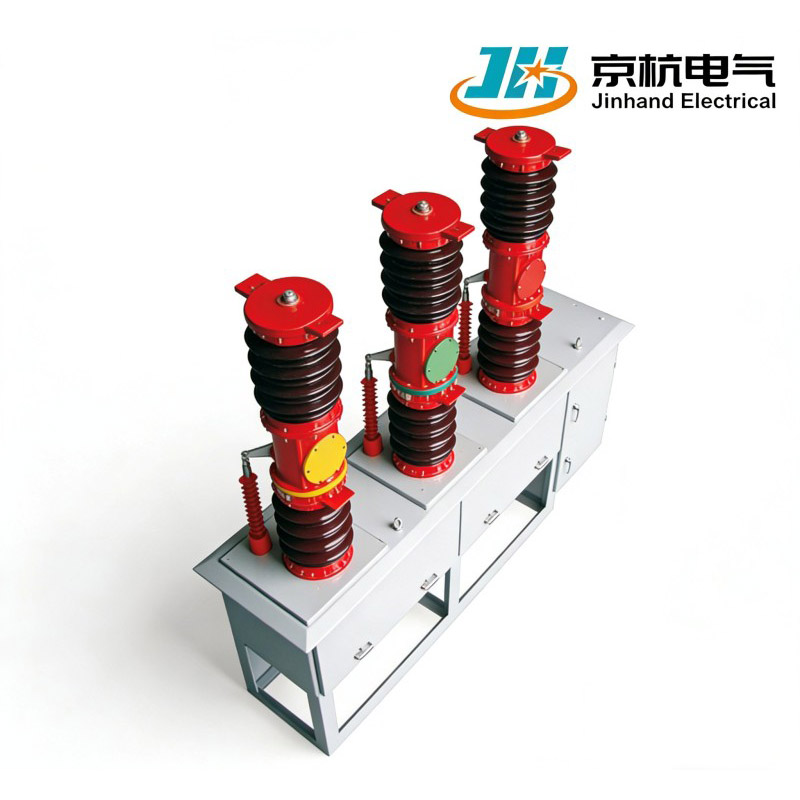

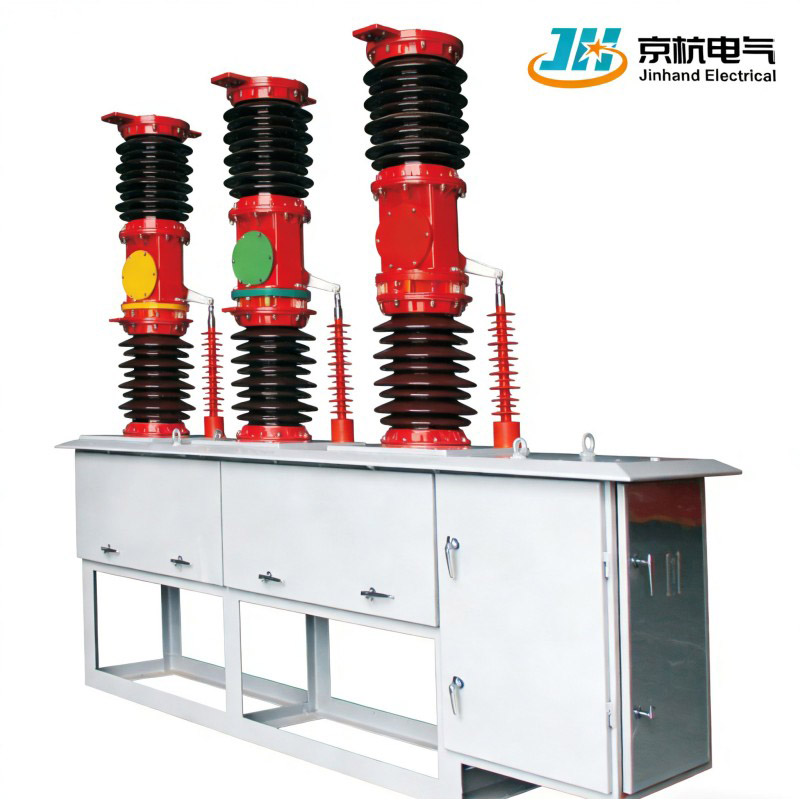

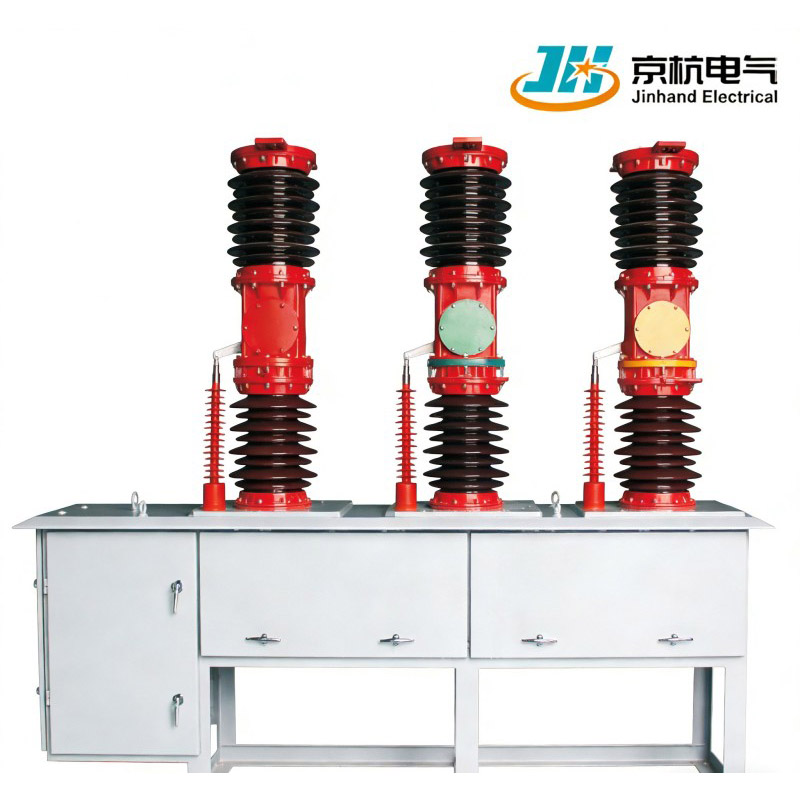

ZW7-40.5 고전압 실외 진공 회로 차단기는 중국 Jinhand Electrical에서 제조 및 공급하며 3상 AC 50Hz, 40.5kV 시스템용으로 설계되었습니다. 이 공장 직접 차단기는 배전망에서 부하, 과부하 및 단락 전류를 안정적으로 스위칭하고 차단합니다.
1.신뢰할 수 있는 보호: 부하 전류, 과부하 및 단락 전류를 효과적으로 차단하여 전력 시스템의 안전과 무결성을 보장합니다.
2. 고전압 용량: 40.5kV에서 작동하도록 특별히 설계되어 실외 환경의 고전압 애플리케이션에 적합합니다.
3. 내구성 : 실외용으로 제작되어 다양한 환경 조건에서 강력한 성능을 제공합니다.
| 프로젝트 | 단위 | 매개변수 | ||
| 정격전압 | kV | 40.5 | ||
| 정격 절연 수준 | 상용주파 내전압 | 건식 | 95 | |
| 습식형 | 80 | |||
| 낙뢰 충격 저항(피크) | 185 | |||
| 정격전류 | A | 1250、1600、2000 | ||
| 정격 단락 차단 전류 | 카 | 20, 25, 31.5 | ||
| 정격 작동 순서 |
|
열림-0.3초 닫힘/열림-180초 닫힘/열림 | ||
| 정격 단락 전류 차단 작동 | 타임스 | ≥30 | ||
| 정격단락투입전류(피크) | 카 | 50、63、80 | ||
| 정격 피크 내전류 | ||||
| 정격 단시간 전류 | 카 | 20, 25, 31.5 | ||
| 정격 단락 기간 | S | 4 | ||
| 평균 개방 속도 | 밀리미터/초 | 1.5±0.2 | ||
| 평균 마감 속도 | 0.7±0.2 | |||
| 연락 마감 바운스 시간 | S | ≤2 | ||
| 3상 투입(개방)동기 시간차 | ≤2 | |||
| 폐관 시간 | ≤150 | |||
| 영업 시간 | ≤60 | |||
| 기계적 수명 | 타임스 | 10000 | ||
| 정격사용전압 및 보조회로 정격전압 | V | DC220、110、24 | ||
| AC220、110、24 | ||||
| 상별 직류 저항 회로(변압기 제외) | μΩ | ≤100 | ||
| 이동 및 고정 접점의 허용 마모 두께 | mm | 3 | ||
| 무게 | kg | 800 | ||
1.3상 설계: AC 주파수가 50Hz인 3상 전력 시스템에 최적화되어 표준 전기 네트워크와의 호환성이 향상되었습니다.
2. 다양한 작동: 부하, 과부하 및 단락 전류를 포함한 여러 유형의 전류를 전환하고 차단할 수 있습니다.
3. 진공 기술: 진공 차단 기술을 활용하여 기존 회로 차단기에 비해 신뢰성을 높이고 유지 관리 요구 사항을 줄입니다.
1. 전체 시나리오 고전압 보호: 정격 전압 40.5kV, 35kV 중전압 배전 네트워크에 적합하며 완전한 부하, 과부하 및 단락 전류 차단 기능을 갖추고 있습니다.
2.긴 기계적 수명: 최대 10,000회 작동의 기계적 수명으로 빈번한 전환 및 자동화 애플리케이션에 적합합니다.
3. 강력한 환경 적응성 : 완전 밀봉 된 고체 절연 극 디자인, 결로, 오염 및 염분 안개에 대한 탁월한 저항력으로 혹독한 실외 환경에 적합합니다.
4. 통합 스마트 기능: 배전망 자동화 업그레이드를 지원하는 지능형 보호, 통신 및 진단 장치 옵션을 통해 원격 모니터링 및 로컬 제어를 지원합니다.
1. 유지 관리가 필요 없는 진공 차단기: 수명 기간 동안 아크 소화 매체를 검사하거나 교체할 필요가 없으므로 유지 관리 작업량과 비용이 크게 줄어듭니다.
2. 모듈식 구조 설계: 변류기, 작동 메커니즘 및 제어 장치가 모듈식으로 설계되어 결함이 있는 구성 요소를 신속하게 교체하고 가동 중지 시간을 최소화할 수 있습니다.
3. 지능형 상태 모니터링: 통합 센서 및 통신 모듈은 온도 모니터링, 온라인 기계 특성 분석 및 예측 유지 관리를 위한 오류 조기 경고를 지원합니다.
4.장기 유지보수가 필요 없는 작동: 윤활 지점이 거의 없고 메커니즘 신뢰성이 높으며 기본적인 정기 검사만 필요하므로 장기 작동 비용이 절감됩니다.
1. 컴팩트한 운송 설계: 3극 공통 인클로저 구조, 총 배송 중량 800kg, 견고한 충격 방지 포장으로 표준 컨테이너 및 트럭 운송에 적합합니다.
2.빠른 설치 솔루션: 사전 조립된 장착 브래킷과 표준화된 액세서리를 제공하여 간단한 현장 연결로 기둥 장착형, 플랫폼 또는 기초 설치를 지원합니다.
3.쉬운 시운전: 로컬 제어 패널 및 디버깅 인터페이스를 갖추고 사전 설정된 매개변수, 기능 테스트 및 원격 시운전을 지원하여 시운전 시간을 단축합니다.
4. 글로벌 물류 지원: 여러 국제 물류 회사와 제휴하여 Door-to-Door 배송, 통관 및 현장 배송 안내를 제공합니다.
1.완전 밀봉된 스테인레스 스틸 인클로저: 보호 등급 IP67, 부식 및 자외선 방지, 높은 습도, 높은 고도 및 해안 지역에 적합합니다.
2. 높은 절연 신뢰성 : 건식 전력 주파수 내전압 95kV, 습식 80kV, 낙뢰 충격 내전압 185kV, 낮은 부분 방전으로 안정적인 절연 성능.
3. 정확한 메커니즘 작동: 평균 개방 속도 1.5±0.2 m/s, 폐쇄 속도 0.7±0.2 m/s, 3상 동기화 ≤2 ms로 안정적인 작동을 보장합니다.
4.넓은 온도 적응성: 작동 온도 범위 -40℃ ~ +60℃, 에너지 저장 메커니즘 및 컨트롤러는 고온/저온 사이클링 테스트를 통해 검증되었습니다.
1.완전 자동화된 생산 라인: 로봇 용접, CNC 가공 및 고체 절연 기둥에 APG(자동 압력 겔화) 공정을 사용하여 일관성을 보장합니다.
2. 엄격한 공장 테스트: 각 장치는 기계적 특성 테스트, 회로 저항 테스트, 전원 주파수 및 임펄스 내전압 테스트, 부분 방전 감지를 거칩니다.
3. 재료 및 공정 제어: 구리-크롬 합금으로 제작된 접점, 메커니즘 부품 열처리 및 표면 처리, 절연 재료는 환경 및 내후성 표준을 충족합니다.
4. 품질 추적 시스템: 전체 수명 주기 추적을 위해 주요 구성 요소 소스, 프로세스 매개 변수 및 테스트 데이터를 기록하는 바코드 관리 시스템을 구현합니다.

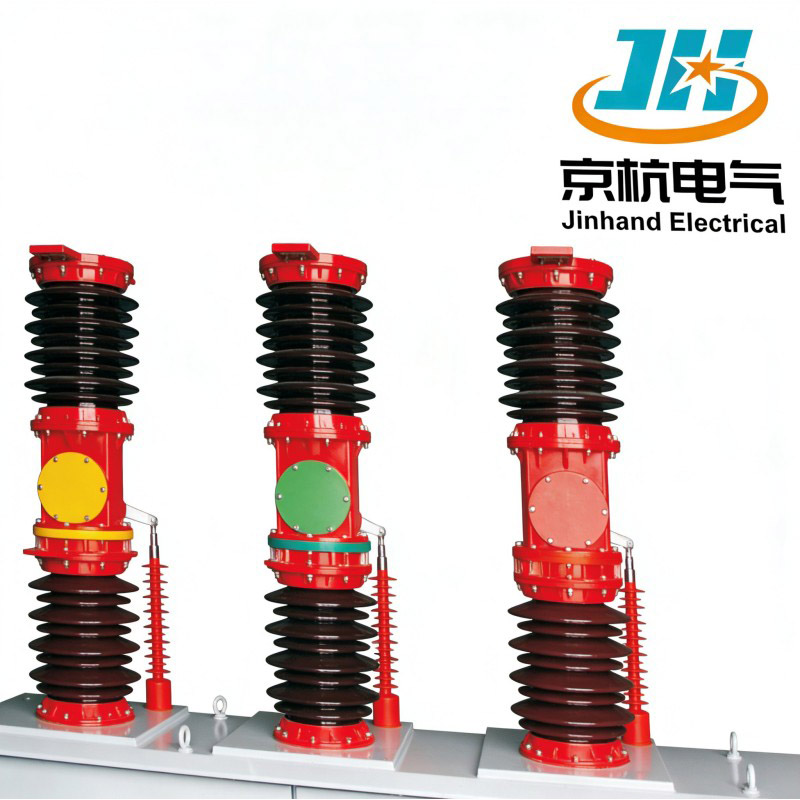

1. 통합 지능형 폴: 진공 차단기, 절연 지지대 및 센서를 견고한 절연 폴에 결합하여 컴팩트한 구조와 높은 신뢰성을 제공합니다.
2. 이중 에너지 저장 스프링 메커니즘: 수동/전기 에너지 저장, 짧은 저장 시간, 안정적인 폐쇄/개방 에너지가 특징이며 빠른 자동 재폐쇄를 지원합니다.
3. 스마트 통신 호환성: 스마트 변전소 시스템에 쉽게 통합할 수 있도록 IEC 61850, Modbus, DNP3.0을 포함한 여러 통신 프로토콜을 지원합니다.
4.사용자 친화적인 인터페이스: 대형 LCD 화면과 키패드가 장착되어 있으며 중국어/영어 메뉴, 이벤트 로깅, 오류 쿼리 및 매개변수 설정을 지원합니다.
10년 이상의 탄탄한 성장을 통해 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나가 되었습니다. 우리 공장은 다양한 첨단 기술과 기계를 수용하고 있으며, 고품질의 중국산 제품을 합리적인 가격으로 조달할 수 있도록 귀하를 초대합니다.
