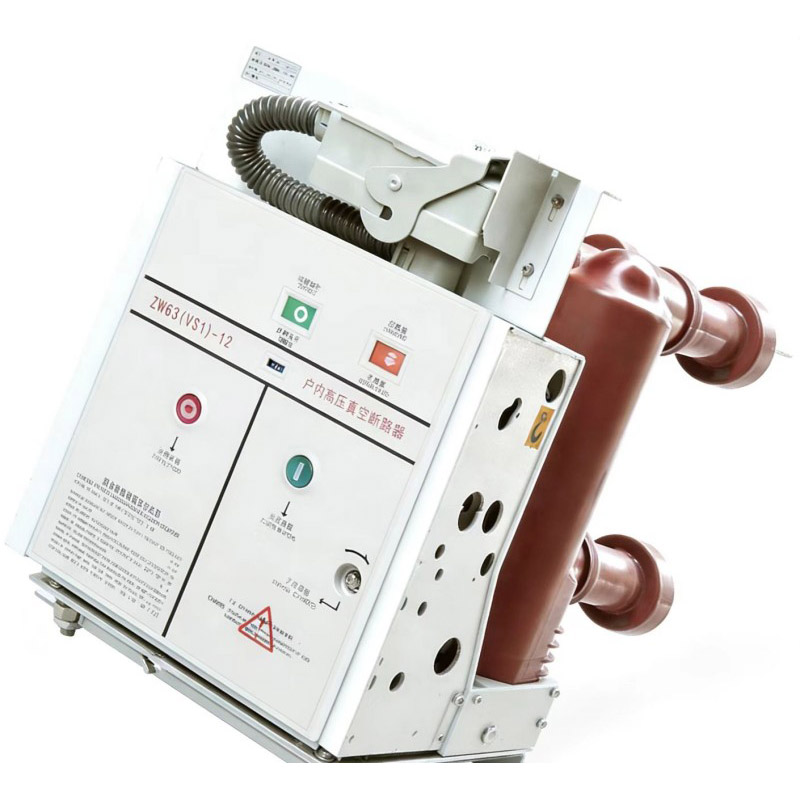

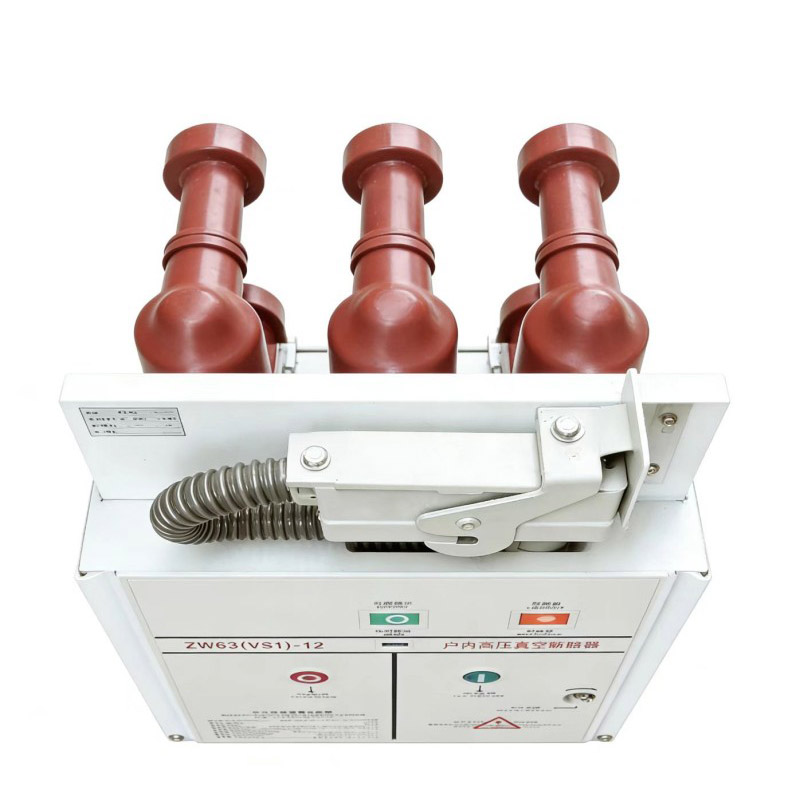

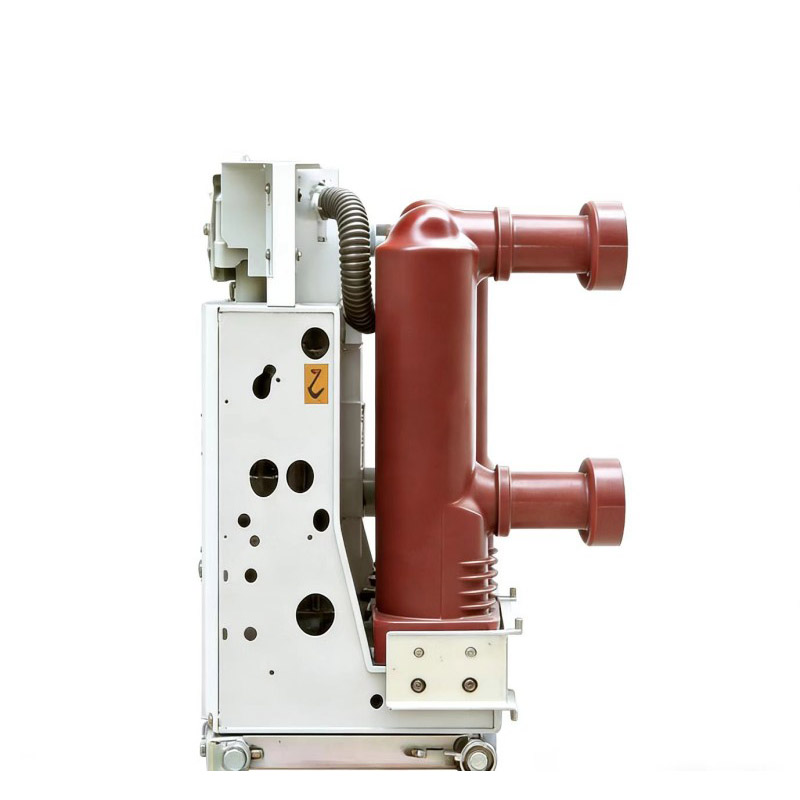

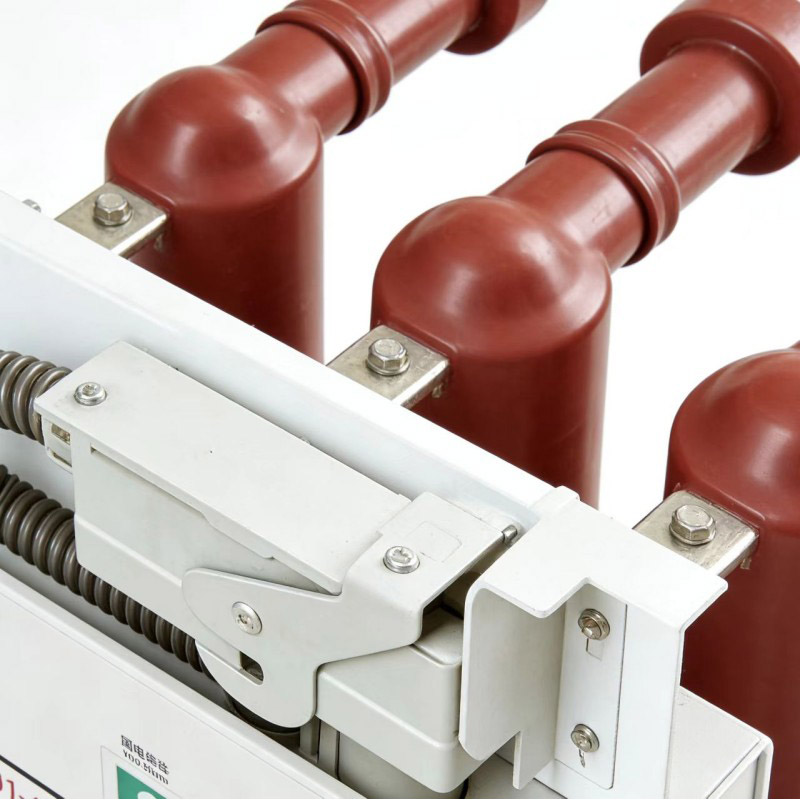

실내 소형 진공 차단기

Model:ZN63-12

ZN63-12 실내 소형 진공 회로 차단기는 영구 자석 메커니즘 및 전자 제어 기능을 갖춘 고체 절연 에폭시 캡슐화 극 장치를 통합합니다. 유지 관리가 필요 없고 환경 친화적이며 컴팩트한 응용 분야에서 열 방출을 효과적으로 관리합니다.

문의 보내기

제품 설명

중국 Jinhand Electrical이 제조한 ZN63-12 실내 소형 진공 회로 차단기는 유지 관리가 필요 없는 작동을 위해 영구 자석 메커니즘과 고체 절연 에폭시 캡슐화 극 장치를 통합합니다. 신뢰할 수 있는 공장이자 공급업체로서 당사는 광범위한 응용 분야에 대해 강화된 환경 내성과 방열 기능을 갖춘 비용 효율적인 솔루션을 제공합니다.

장점

1. 환경 내성: 견고한 절연 구조는 환경 내성 문제를 해결하여 적용 범위를 크게 확장합니다.
2. 유지보수가 필요 없는 작동: 국내 최초로 개발된 차단기로서 유지보수가 필요 없는 개념을 구현하여 장기적인 유지 관리 비용과 노력을 줄여줍니다.
3. 높은 신뢰성: 신뢰성이 높은 영구 자석 작동 메커니즘을 사용하여 작동 시스템이 유지 보수 없이 작동하도록 보장합니다.
4. 지능형 제어 시스템: 전자 제어 섹션은 기존 보조 스위치 대신 광전 근접 스위치를 사용하여 유지 관리가 필요 없는 성능을 위한 완전 전자 전원 공급 장치와 지능형 제어 장치를 보장합니다.

주요 기술 매개변수

프로젝트		단위	매개변수
정격전압		kV	12
정격 주파수		헤르츠	50
정격전류		A	630-1250			1250-1600
정격 단락 차단 전류		카	20	25		31.5
정격 단락 전류 만들기		카	50	63		80
정격 피크 내전류		카	50	63		80
4s 정격 단시간 내전류		카	20	25		31.5
정격 절연 수준	1분 상용주파 내전압	kV	42(상간, 접지)/48(인터럽터)RMS;75(상간, 접지)/85(인터럽터)피크;
	번개 충격 내전압
정격 작동 순서			열림-0.3초-닫힘/열림-180초-닫힘/열림
기계적 수명		타임스	20000
정격 단락 차단 작업 횟수		타임스	100		50
작동 메커니즘 정격 폐쇄 전압		V	AC/DC 110、220
작동 메커니즘 정격 개방 전압		V	AC/DC 110、220
접촉 간격		mm	(9±1)
초과 이동(접촉 스프링 압축 길이)		mm	3.5±0.5
3상 투입비동시성		ms	≤2
연락 마감 바운스 시간		ms	≤2
평균 개방 속도		밀리미터/초	0.9~1.2
평균 마감 속도		밀리미터/초	0.4~0.8
영업 시간	최대 작동 전압 미만	ms	≤50
	최소 작동 전압 미만		≤80
폐관 시간		ms	≤100
위상당 주회로 저항		μΩ	≤50
이동 및 고정 접점의 허용 누적 마모 두께		mm	3

주요 특징

1. 통합 설계: 진공 차단기, 주 전기 회로 및 절연 지지대를 단일 캡슐형 극 장치에 통합하여 전체 설계를 단순화합니다.
2. 자체 순환 환기 기술: 통합 캡슐형 기둥 장치에는 자체 순환 환기 기술이 통합되어 있어 견고한 단열 구조물과 관련된 열 방출 문제를 효과적으로 관리합니다.
3. 긴 수명의 구성요소: 에폭시 수지 캡슐화 기술과 결합된 긴 수명의 진공 차단기는 통합 캡슐화 폴 유닛의 내구성과 신뢰성을 보장합니다.
4.컴팩트한 구조 : 컴팩트한 디자인으로 공간활용을 최적화하여 다양한 설치환경에 적합합니다.

제품 판매 포인트

1. 완전 유지보수가 필요 없는 설계: 유지보수가 필요 없는 개념을 실현한 중국 최초의 회로 차단기입니다. 영구 자석 메커니즘과 전자 제어 장치는 유지 관리가 필요하지 않습니다.
2.매우 높은 기계적 수명: 20,000회 작동의 기계적 수명은 기존 스프링 메커니즘의 두 배 이상입니다.
3.지능형 전자 제어: 기존 보조 스위치 대신 광전 근접 스위치를 사용하여 완전 전자식 전원 공급 장치와 지능형 제어를 구현합니다.
4. 컴팩트하고 에너지 절약형 구조: 일체형 폴 유닛 설계로 기존 제품에 비해 부피를 40% 줄여 설치 공간을 절약합니다.
5. 우수한 열 방출 성능: 자체 순환 환기 기술을 통합하여 견고한 단열 구조의 열 방출 문제를 효과적으로 해결합니다.

생산 공정의 장점

1. 완전 자동화된 진공 주조 생산 라인을 사용하여 거품이 없고 결함이 없는 에폭시 주조를 보장합니다.
2. 영구 자석 메커니즘은 고정밀 자화 및 자기 회로 최적화 기술을 사용하여 일관된 작동을 보장합니다.
3. 광전 센서는 -40°C ~ +85°C의 온도에서 작동하는 산업용 등급 패키징 기술을 사용합니다.
4. 각 제품은 결함 제로를 보장하기 위해 공장에서 출고되기 전에 200가지의 기계적 특성 테스트와 온도 상승 테스트를 거칩니다.

혁신적인 디자인 하이라이트

1. 영구 자석 쌍안정 메커니즘: 네오디뮴 철 붕소 영구 자석 재료를 사용하여 기계식 래치 없이 닫고 열기 위한 쌍안정 유지를 달성합니다.
2. 완전 전자 제어: 내장된 32비트 마이크로프로세서는 지능형 보호 및 제어를 위해 CAN 버스 통신을 지원합니다.
3.적응형 열 방출 시스템: 온도 상승에 따라 환기 흐름을 자동으로 조정하여 최적의 열 방출을 보장합니다.
4.무선 상태 모니터링: 무선 온도 측정 및 온라인 기계적 특성 모니터링 모듈(옵션).
5.빠른 연결 시스템: 플러그 앤 플레이 전기 연결을 사용하여 설치 시간을 70% 단축합니다.
