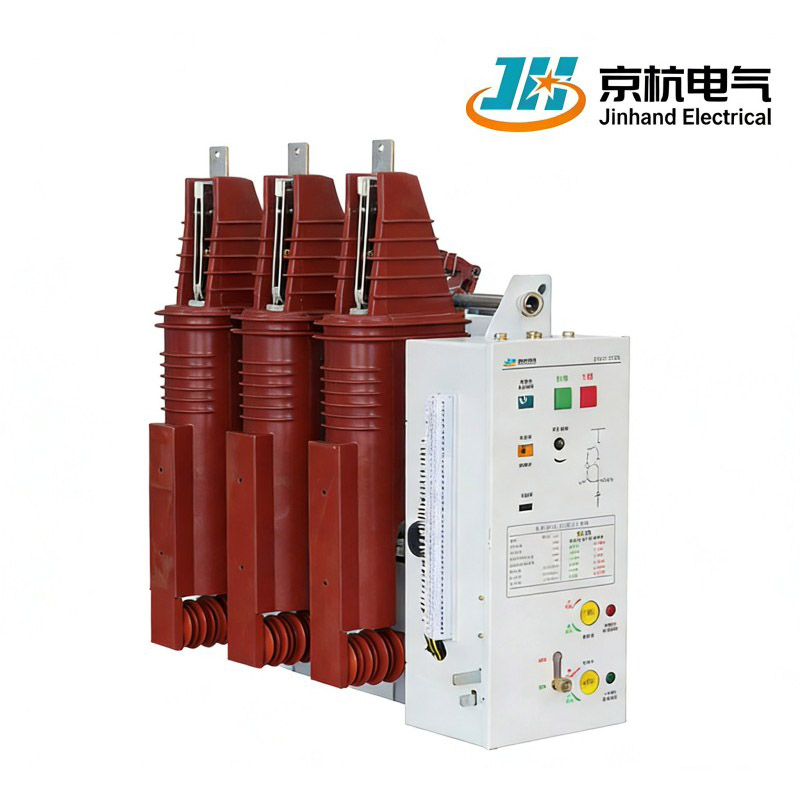

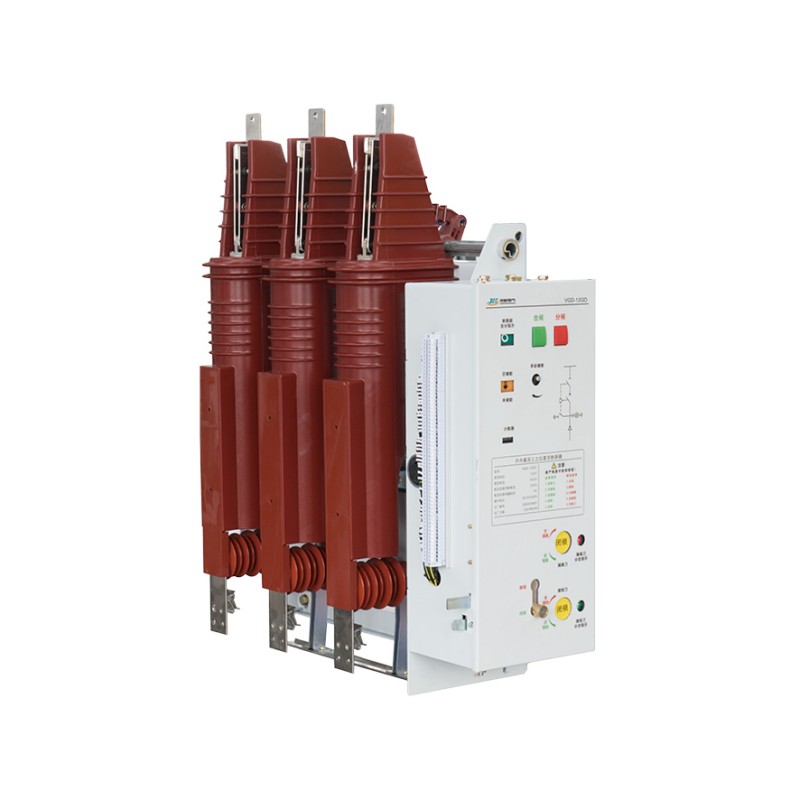

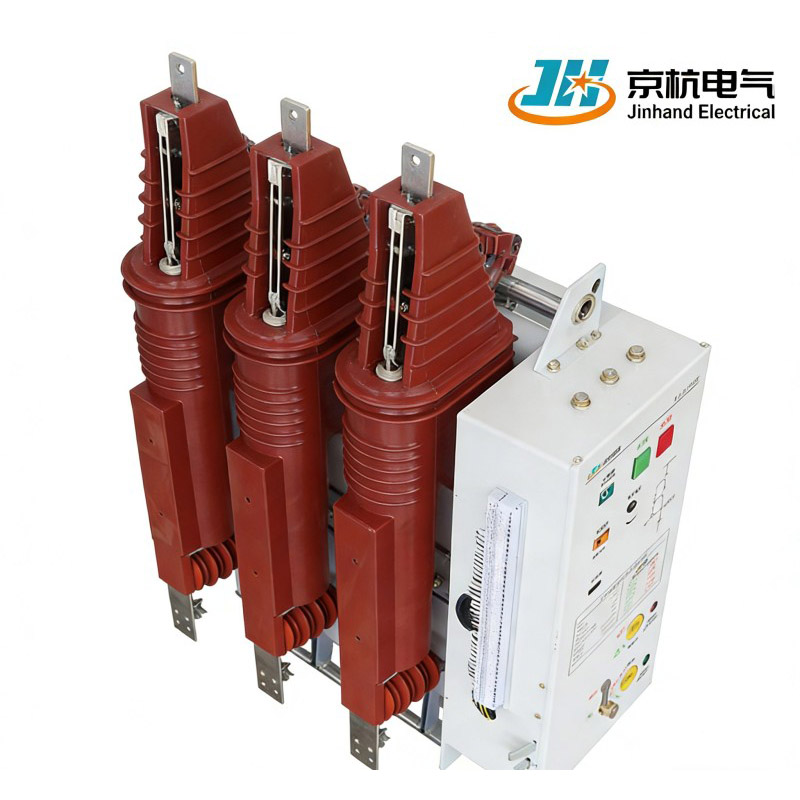

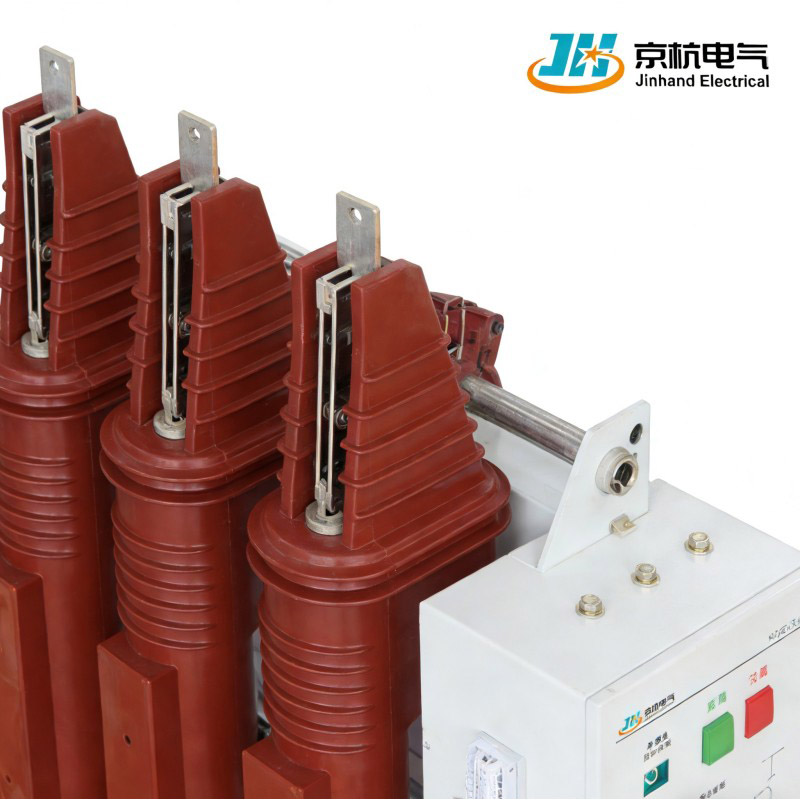

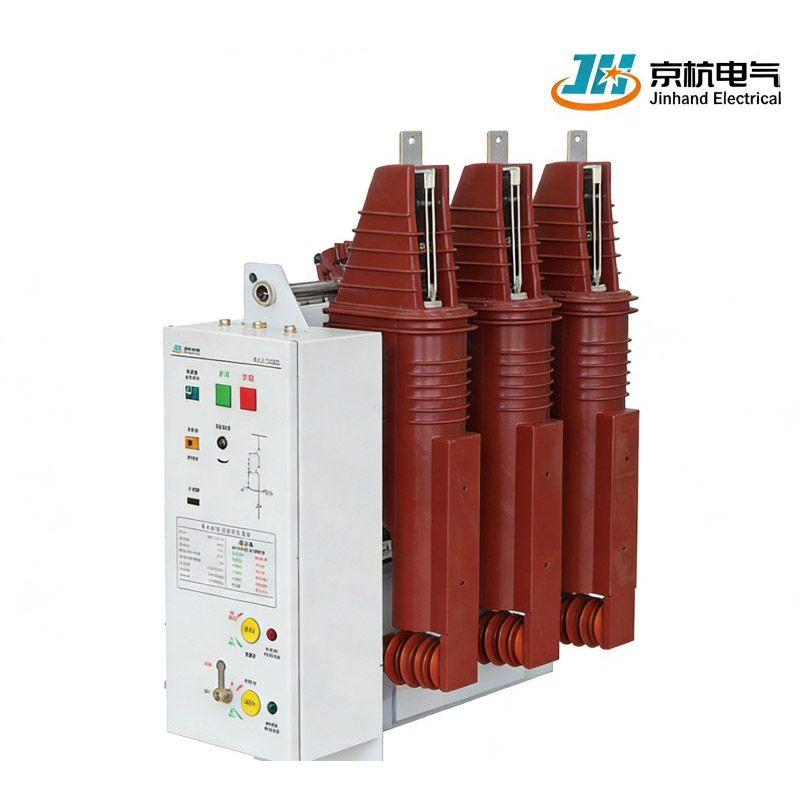

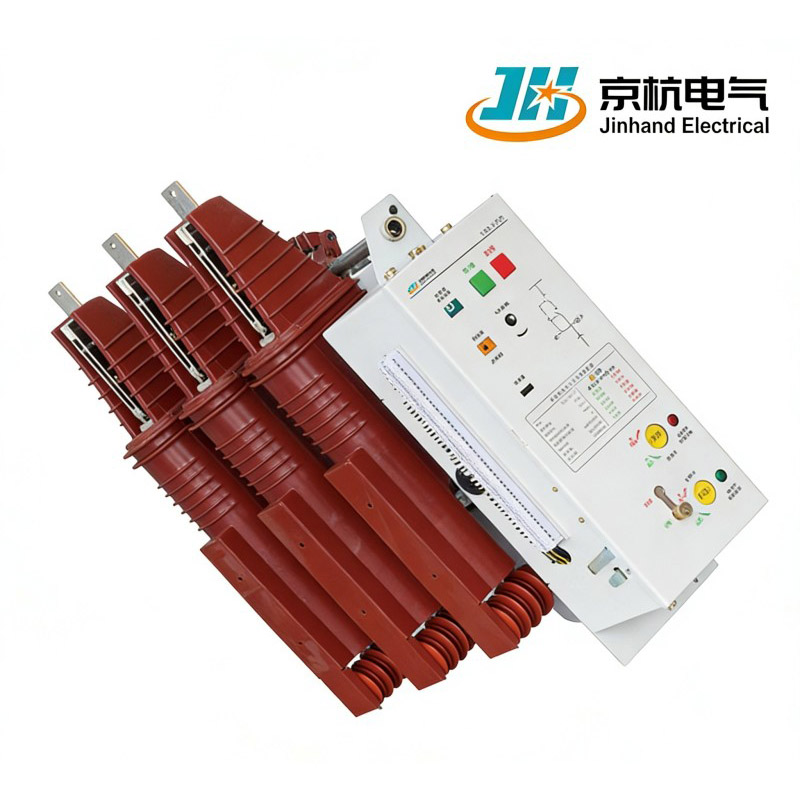

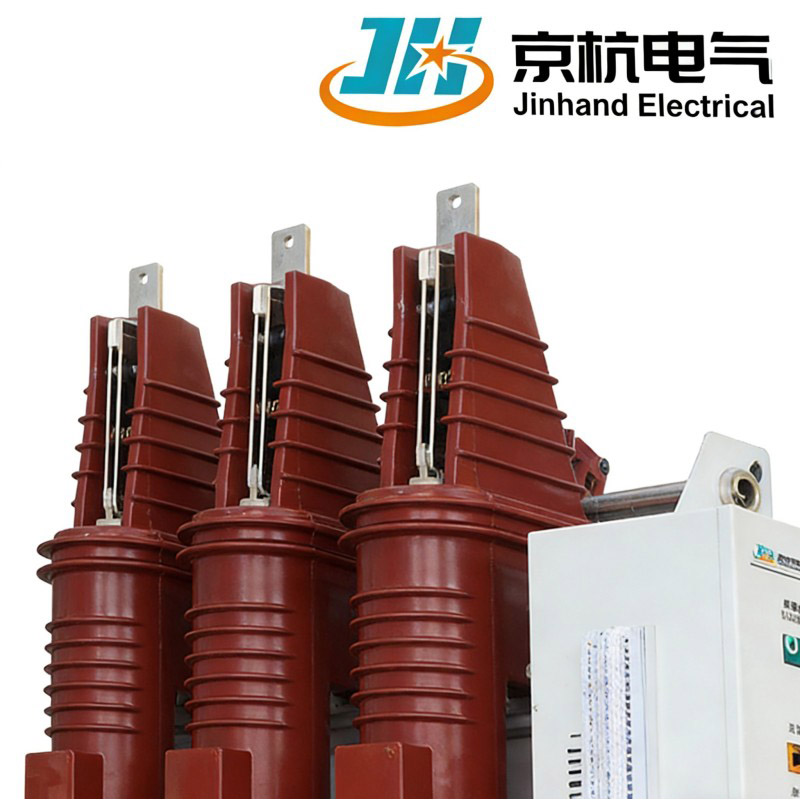

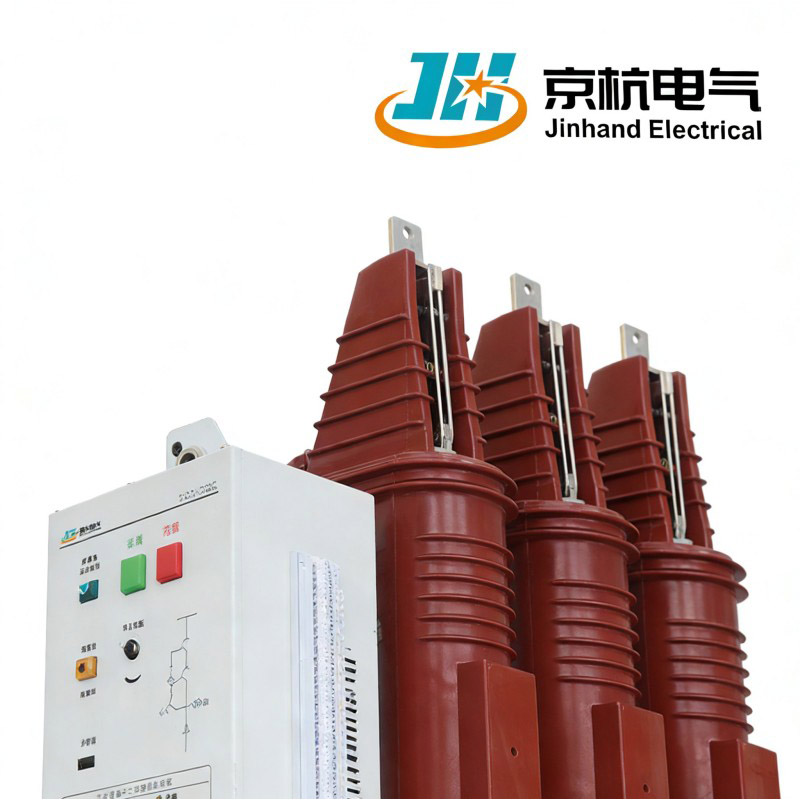

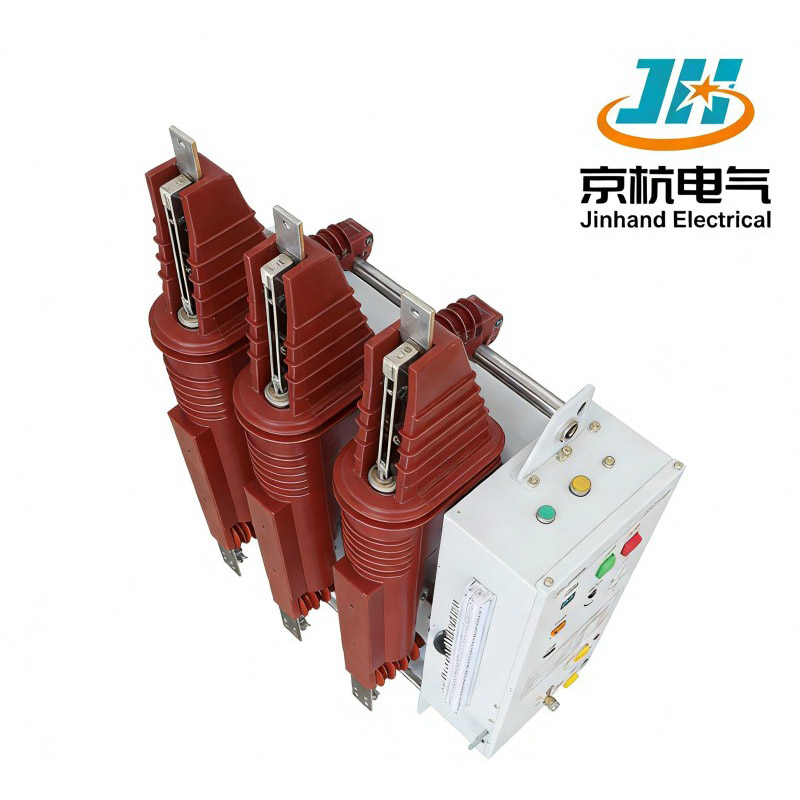

중국 Jinhand Electrical의 VGD-12GD AC 고전압 3위치 조합 진공 회로 차단기는 단로기, 이중 접지 스위치 및 500mm 캐비닛용 소형 연동 장치가 포함된 통합 측면 장착 기능을 갖추고 있습니다. 선도적인 제조업체이자 공장 공급업체인 당사는 견고한 절연, 라이브 디스플레이 센서 및 조정이 필요 없는 도어 인터록을 통해 고품질 12kV/1250A/31.5kA 성능을 보장합니다.
1. 통합 설계: 이 장치는 단로기 및 접지 스위치가 포함된 통합 측면 장착 설계를 특징으로 하여 공간을 절약하고 설치를 단순화하는 컴팩트한 솔루션을 제공합니다.
2. 높은 전류 용량: 정격 12kV 및 630A ~ 1250A 범위의 전류 용량, 최대 31.5kA의 단락 전류를 견딜 수 있어 견고한 애플리케이션에 적합합니다.
3.사용자 친화적 기능: 발신 단말기에 비접촉 라이브 디스플레이 센서가 장착되어 사용자가 물리적 접촉 없이 실시간 상태를 모니터링할 수 있어 안전성이 향상됩니다.
| 프로젝트 | 단위 | 매개변수 | ||
| 정격전압 | kV | 12 | ||
| (1분)정격 단시간 전력 주파수 내전압:상간/인터럽터 | 42/48 | |||
| 정격 낙뢰 충격 내전압(피크):상간/인터럽터 | 75/85 | |||
| 2차회로 전원주파수 내전압(1min | V | 2000 | ||
| 정격 주파수 | 헤르츠 | 50 | ||
| 정격전류 | A | 630 1250 | ||
| 정격 단락 차단 전류 | 카 | 20 | 25 | 31.5 |
| 정격 피크 내전류 | 카 | 50 | 63 | 80 |
| 정격 단락 전류 만들기 | 카 | 50 | 63 | 80 |
| 4s 정격 단시간 내전류 | 카 | 20 | 25 | 31.5 |
| 정격 단시간 내전류 지속 시간 | s | 4 | ||
| 정격 단일/백투백 커패시터 뱅크 차단 전류 | A | 630/400 | ||
| 정격 커패시터 뱅크 돌입 전류 생성 | 카 | 12.5(주파수 ≤1000Hz) | ||
| 정격 단락 차단 작업 횟수 | 타임스 | 30 | ||
| 기계적 수명(절연스위치/차단기/접지스위치) |
|
3000/10000/3000 | ||
| 이동 및 고정 접점의 허용 누적 마모 두께 | mm | 3 | ||
| 정격 폐쇄 작동 전압 | V | AC24/48/110/220 DC24/48/110/220 | ||
| 정격 개방 작동 전압 | ||||
| 저장 모터 정격 전압 | V | AC24/48/110/220 DC24/48/110/220 | ||
| 저장 모터 정격 전력 | W | 90 | ||
| 보관 시간 | S | ≤15 | ||
| 접촉 간격 | mm | 9±1 | ||
| 초과 이동 | 3.5±0.5 | |||
| 연락 마감 바운스 시간 | ms | ≤2 | ||
| 3상 개폐 비동시성 | ≤2 | |||
| 개방시간(정격전압) | ≤40 | |||
| 결로시간(정격전압) | ≤60 | |||
| 평균 열림 속도(접점은 6mm까지 열림) | 밀리미터/초 | 0.9~1.3 | ||
| 평균 닫힘 속도(접점이 막 닫힐 때까지 6mm) | 0.5~0.9 | |||
| 접촉 개방 리바운드 진폭 | mm | ≤2 | ||
| 접점 폐쇄 접점 압력 | N | 2400±200(20-25kA)3100±200(31.5kA) | ||
| 정격 작동 순서 |
|
0-0.3s-CO-180s-CO | ||
| 루프 저항 | μ | ≤130 | ||
1. 통합 설계: 이 장치는 단로기 및 접지 스위치가 포함된 통합 측면 장착 설계를 특징으로 하여 공간을 절약하고 설치를 단순화하는 컴팩트한 솔루션을 제공합니다.
2. 높은 전류 용량: 정격 12kV 및 630A ~ 1250A 범위의 전류 용량, 최대 31.5kA의 단락 전류를 견딜 수 있어 견고한 애플리케이션에 적합합니다.
3.사용자 친화적 기능: 발신 단말기에 비접촉 라이브 디스플레이 센서가 장착되어 사용자가 물리적 접촉 없이 실시간 상태를 모니터링할 수 있어 안전성이 향상됩니다.
1.3위치 통합 설계: 절연 스위치, 진공 회로 차단기 및 이중 접지 스위치를 하나의 장치로 통합하여 공간을 절약하고 배선을 단순화합니다.
2.초소형 설치: 500mm 캐비닛 너비에 최적화되어 기존 솔루션에 비해 설치 공간을 40% 절약합니다.
3. 조정이 필요 없는 인터록: 캐비닛 도어 인터록 메커니즘은 공장에서 미리 조정되어 있어 현장 조정이 필요하지 않아 설치가 간편합니다.
4.비접촉 라이브 디스플레이: 비접촉 센서가 장착된 발신 단말기로 실시간 상태를 안전하고 시각적으로 표시합니다.
5. 신뢰할 수 있는 견고한 절연: 주 회로는 견고한 절연 기술을 사용하여 절연 신뢰성을 향상시키고 유지 관리 필요성을 줄입니다.
1.3위치 통합 드라이브: 단일 샤프트 드라이브는 절연, 개폐 및 접지 위치 간의 안정적인 전환을 달성합니다.
2. 지능형 위치 센서: 홀 센서를 사용하여 각 위치의 상태를 정확하게 감지합니다.
3.적응형 압력 조정: 자동 접촉 압력 보상 메커니즘은 일관된 전기 수명을 보장합니다.
4. 모듈식 수신/송신 터미널: 다양한 캐비닛 유형에 맞게 유연한 전면/후면 터미널 구성을 지원합니다.
5. 환경 적응성 설계: 보호 등급 IP4X, -25°C ~ +40°C의 작동 환경에 적합합니다.
1.3위치 기술 리더십: 심층적인 기술 전문성을 바탕으로 3위치 진공 회로 차단기를 개발한 중국 최초의 기업 중 하나입니다.
2. 표준화된 생산 능력: 연간 10,000개 이상의 3위치 회로 차단기를 생산하며 상당한 규모의 이점을 제공합니다.
3. 엄격한 품질 관리: ISO9001 품질 관리 시스템에 따라 인증된 제품은 여러 국제 인증을 보유하고 있습니다.
4.신속한 대응 서비스: 4시간 이내에 긴급 문제에 대응할 수 있는 연중무휴 기술 지원 핫라인을 구축합니다.
5. 맞춤형 솔루션: 특정 고객 요구에 따라 캐비닛 조정 설계 및 매개변수 맞춤화를 제공합니다.
10년이 넘는 탄탄한 개발을 통해 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나가 되었습니다. 우리 공장은 광범위한 첨단 기술과 기계를 수용하고 있으며, 고품질의 중국산 제품을 합리적인 가격으로 조달할 수 있도록 귀하를 초대합니다.
