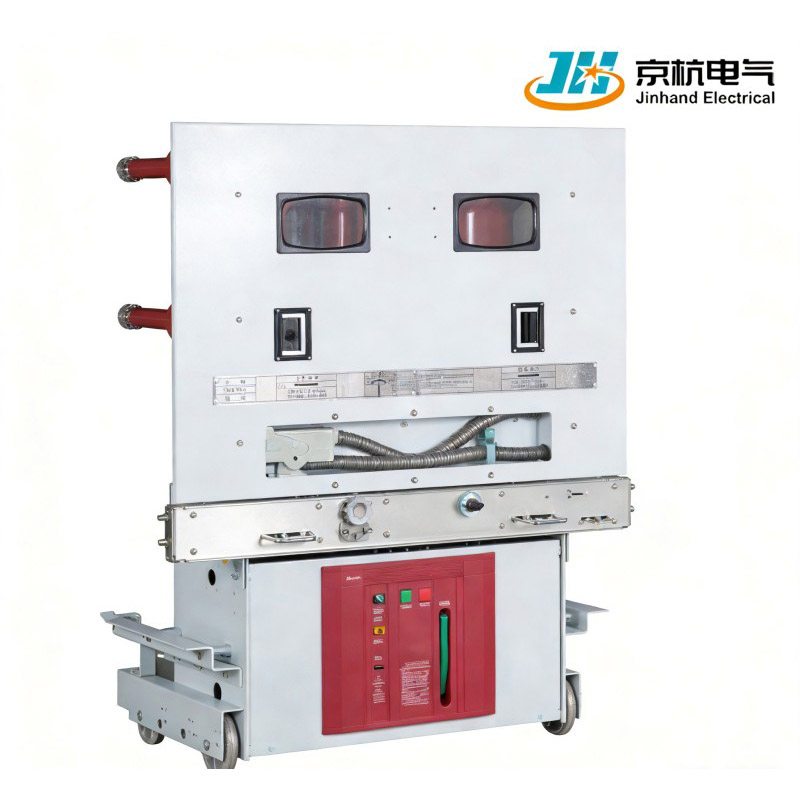

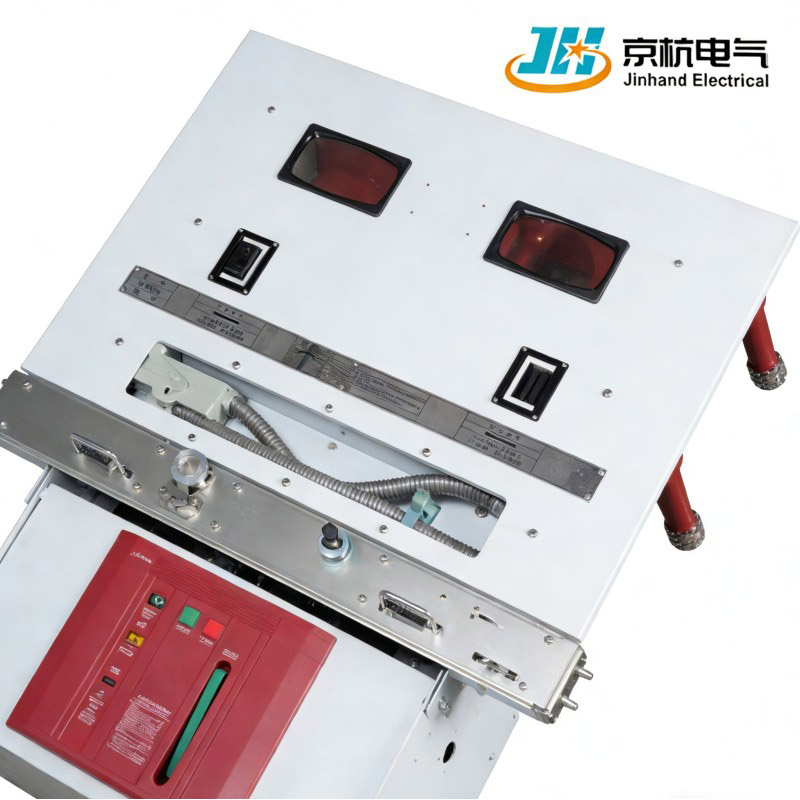

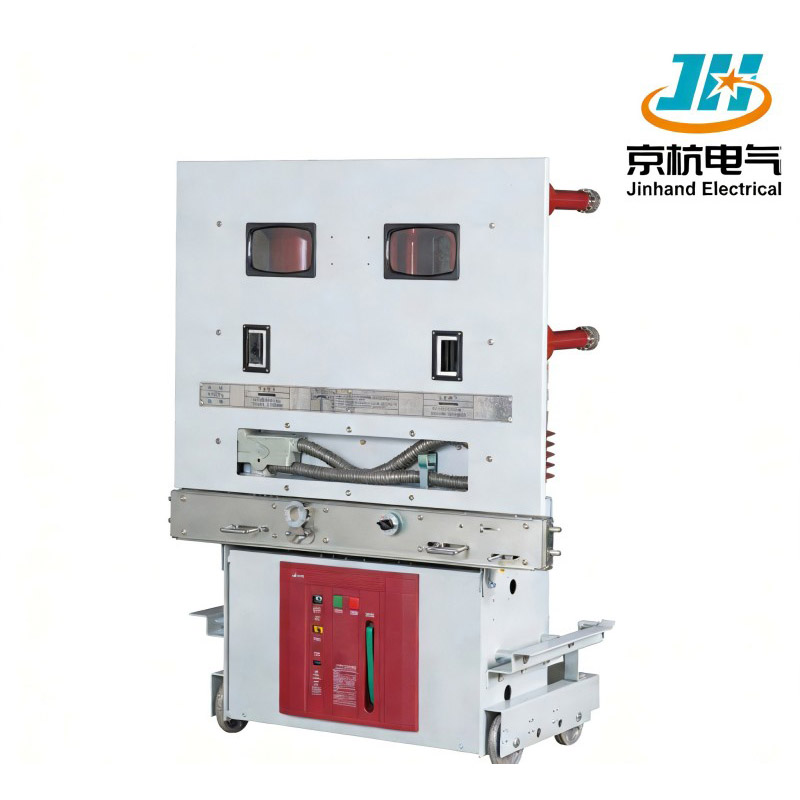

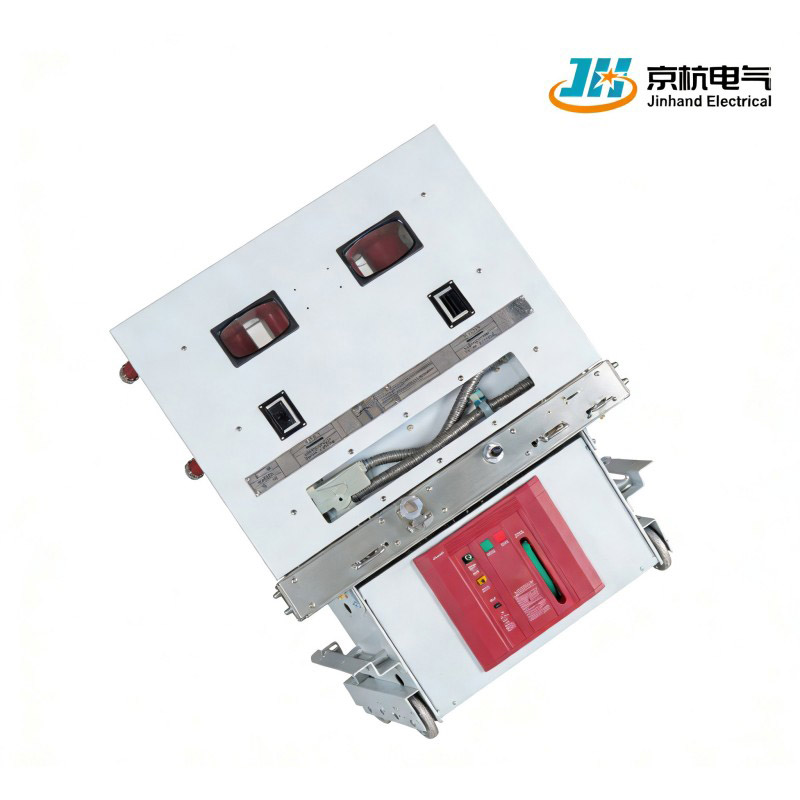

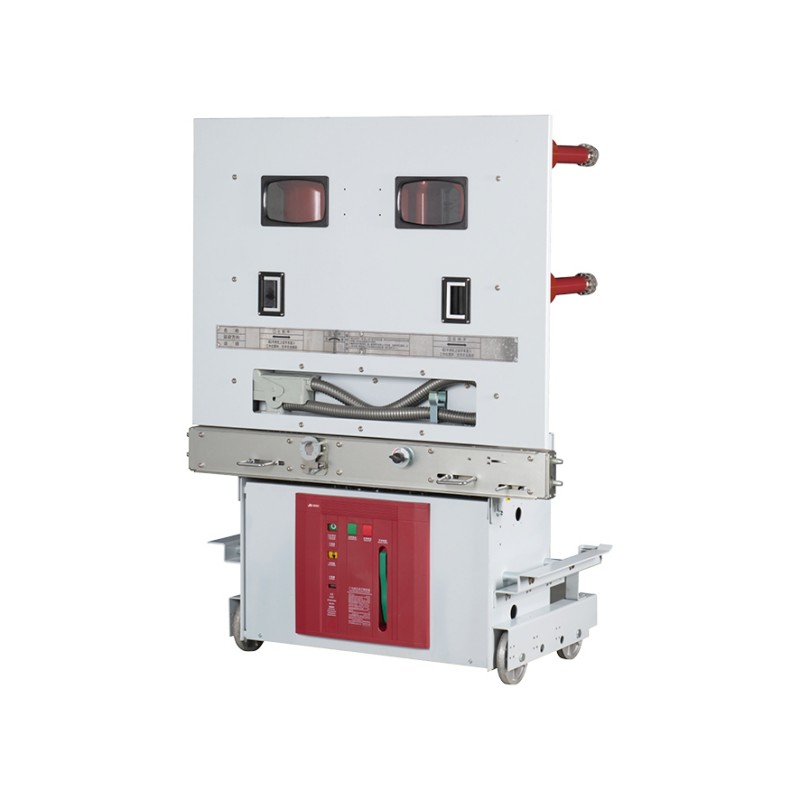

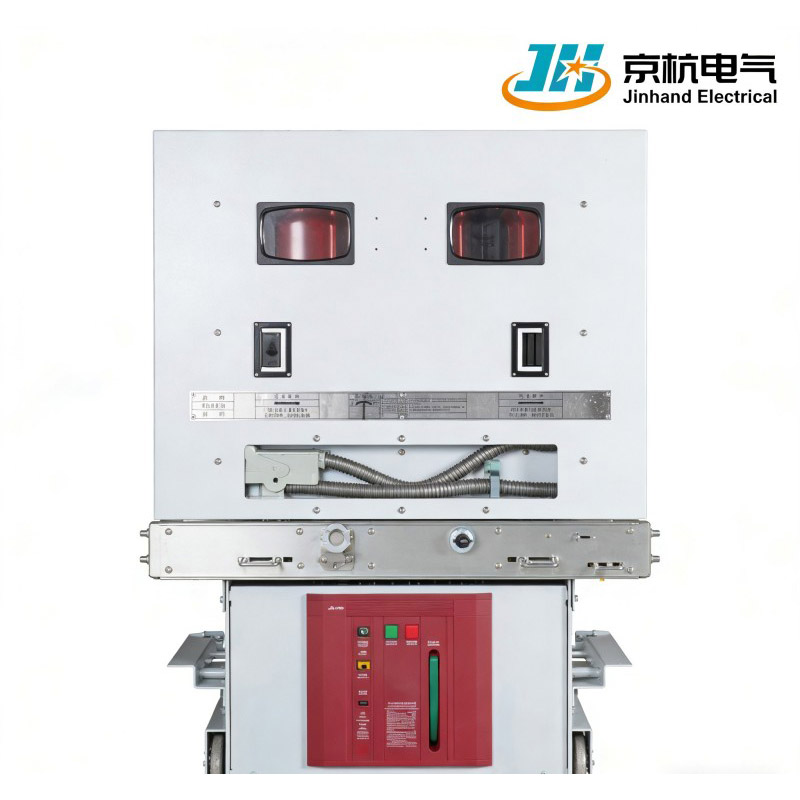

ZN85-40.5 실내 고전압 진공 회로 차단기는 중국 Jinhand Electrical이 제조한 것으로 40.5kV/50Hz 실내 애플리케이션용으로 설계되었습니다. 신뢰할 수 있는 공장이자 공급업체인 당사의 제품은 부하, 과부하 및 단락 전류를 안전하게 전환하고 차단하며, 글로벌 품질을 보장하는 국제 인증을 통해 발전소 및 변전소의 빈번한 작동에 이상적입니다.
1. 고전압 호환성 : 정격 전압 40.5kV로 실내 사용을 위해 설계되었으며 다양한 고전압 애플리케이션에 적합합니다.
2. 넓은 적용 범위 : 산업 및 광업 기업, 발전소 및 변전소에서 사용하기에 이상적이며 운영 유연성을 향상시킵니다.
3. 빈번한 작동 기능: 빈번한 작동이 필요한 시나리오에 특히 적합하여 까다로운 환경에서 신뢰성을 향상시킵니다.
| 프로젝트 | 단위 | 매개변수 | |
| 정격전압 | kV | 40.5 | |
| 정격전류 | A | 1250 1600 2000 | |
| 정격 주파수 | 헤르츠 | 50 | |
| 정격 단락 차단 전류 | 카 | 25 | 31.5 |
| 정격 단락 전류(피크) | 카 | 63 | 80 |
| 4s 정격 단시간 내전류 | 카 | 25 | 31.5 |
| 정격 피크 내전류 | 카 | 63 | 80 |
| 1분 상용주파 내전압 | kV | 95 | |
| 낙뢰 충격 내전압(피크) | 185 | ||
| 정격 작동 순서 |
|
O-0.3 s-CO-180s-CO | |
| 정격 단락 차단 작업 횟수 | 타임스 | 20 | |
| 기계적 수명 | 타임스 | 10000 | |
| 영업 시간 | ms | ≤80 | |
| 단일 커패시터 뱅크 차단 전류 | A | 630 | |
| 연속 커패시터 뱅크 차단 전류 | A | 400 | |
| 정격 작동 전압 | V | -110/~110,-220/~220 | |
1.3상 교류: 50Hz에서 3상 AC로 효과적으로 작동하여 표준 전기 시스템과의 호환성을 보장합니다.
2.부하 및 고장 전류 스위칭: 부하 전류, 과부하 전류 및 단락 전류를 스위칭할 수 있어 포괄적인 보호 기능을 제공합니다.
3. 실내 설치 : 실내 설치용으로 특별히 설계되어 외부 환경 요인으로부터 장비를 보호합니다.
1. 고전압 레벨 애플리케이션: 40.5kV 중고압 시스템용으로 특별히 설계되어 발전소 및 대규모 산업 배전의 요구 사항을 충족합니다.
2. 강력한 차단 기능 : 최대 31.5kA의 정격 단락 차단 전류로 다양한 오류 전류를 효과적으로 차단합니다.
3.빈번한 작동 설계: 10,000회 작동의 기계적 수명으로 빈번한 작동이 필요한 응용 분야에 최적화되었습니다.
4. 커패시터 뱅크 스위칭: 무효 전력 보상 시스템에 적합한 단일 및 연속 커패시터 뱅크 스위칭을 지원합니다.
5. 국제 표준 인증: 이 제품은 여러 국제 표준 테스트를 통과하여 글로벌 전력 시스템 요구 사항을 충족합니다.
1. 고정밀 CNC 머시닝 센터를 사용하여 주요 부품을 제조하여 치수 정확성과 일관성을 보장합니다.
2.진공 차단기는 국제적으로 유명한 브랜드를 사용하며 엄격한 노화 검사 및 X-Ray 검사를 거칩니다.
3. 안정된 단열 성능을 보장하기 위해 조립 공정은 일정한 온도와 습도 환경에서 이루어집니다.
4. 각 제품은 공장 출고 전에 온도 상승, 기계적 특성, 절연 테스트 등 완전한 형식 테스트를 거칩니다.
1. 지능형 버퍼 메커니즘: 유압식 버퍼 기술을 사용하여 개폐 충격을 줄이고 기계적 수명을 연장합니다.
2. 이중 절연 설계: 주 회로 및 작동 메커니즘은 이중 절연 절연을 사용하여 안전성을 향상시킵니다.
3. 모듈식 접촉 시스템: 예측 유지 관리를 위해 접촉 마모에 대한 온라인 모니터링을 지원합니다.
4.지능형 인터록 장치: 오작동을 방지하기 위한 포괄적인 기계적 및 전기적 인터록 기능을 갖추고 있습니다.
5. 넓은 온도 적응 설계 : 특수 재료와 공정은 극한의 온도에서도 안정적인 작동을 보장합니다.
1.고전압 기술 전문 지식: 40.5kV 이상 전압 레벨용 회로 차단기의 R&D 및 제조에 20년 이상 집중했습니다.
2. 엔드 투 엔드 품질 관리: 원자재부터 완제품까지 전체 프로세스 품질 추적 및 테스트를 구현합니다.
3. 글로벌 프로젝트 경험: 제품은 30개국 이상의 발전소 및 그리드 프로젝트에 적용되었습니다.
4.맞춤형 서비스 기능: 특별한 매개변수 및 환경 조건에 대한 맞춤형 맞춤 설계를 지원합니다.
5. 종합 서비스 시스템: 글로벌 서비스 네트워크를 구축하여 신속한 대응과 기술 지원을 제공합니다.
Q1: 40.5kV 회로 차단기의 주요 적용 시나리오는 무엇입니까?
A: 주로 110kV 변전소의 35kV 측, 대규모 산업/광업 기업의 주요 강압 스테이션, 발전소 보조 전력 시스템과 같은 중고압 배전 애플리케이션에 사용됩니다.
Q2: 10,000회 작동의 기계적 수명은 무엇을 의미합니까?
A: 이는 회로 차단기가 정상적인 작동 조건에서 10,000번의 개폐 작업을 완료할 수 있음을 의미합니다. 1일 2회 작동으로 13년 이상 연속 사용이 가능합니다.
Q3: 지능형 업그레이드를 지원합니까?
A: 예, 기계적 특성의 온라인 모니터링, 전기 수명 평가 및 원격 제어 기능을 위한 지능형 컨트롤러 추가를 지원합니다.
Q4: 설치에 필요한 특별한 조건은 무엇입니까?
A: 평평한 콘크리트 기초, 표준 설치 공간 및 환기 조건이 필요합니다. 주변 온도는 -25°C에서 +40°C 사이로 조절하는 것이 좋습니다.
안전한 장거리 운송을 위해 충격방지, 방습 포장재를 사용하여 전문적인 물류관리 시스템을 구축하였습니다. 다양한 국제 무역 조건을 지원하고 완벽한 수출 서류, 검사, 통관 신고 서비스를 제공합니다. 표준 제품 배송 시간은 45~60일이며, 긴급 주문의 경우 빠른 채널을 이용할 수 있습니다.
10년 넘게 발전해 온 Jinhand는 현재 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나입니다. 우리 공장은 최첨단 기술과 장비를 많이 사용하고 있으므로 경쟁력 있는 가격의 프리미엄 중국산 제품을 주문하실 것을 권장합니다.
