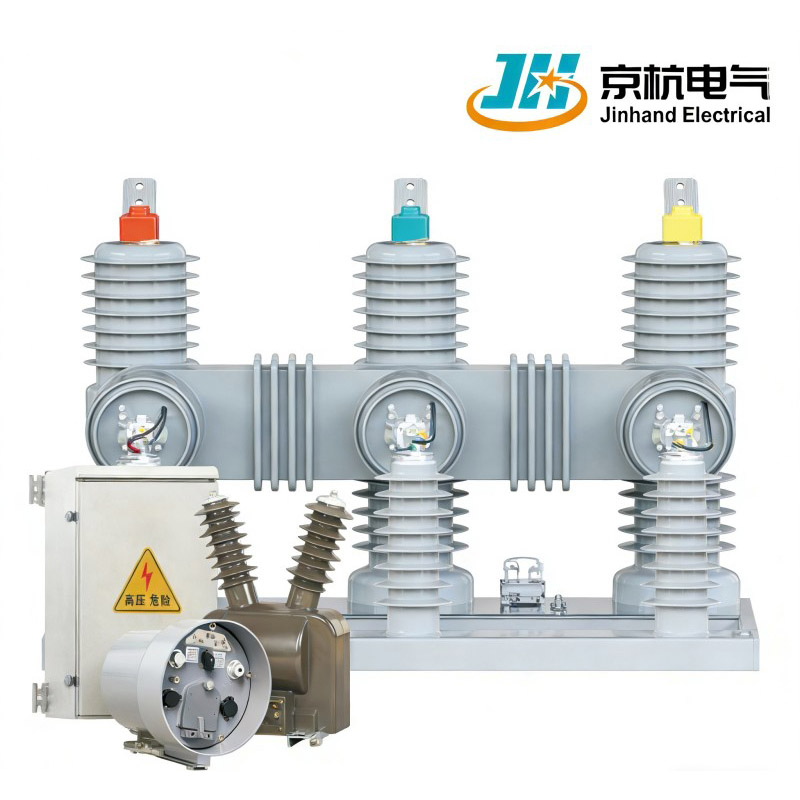

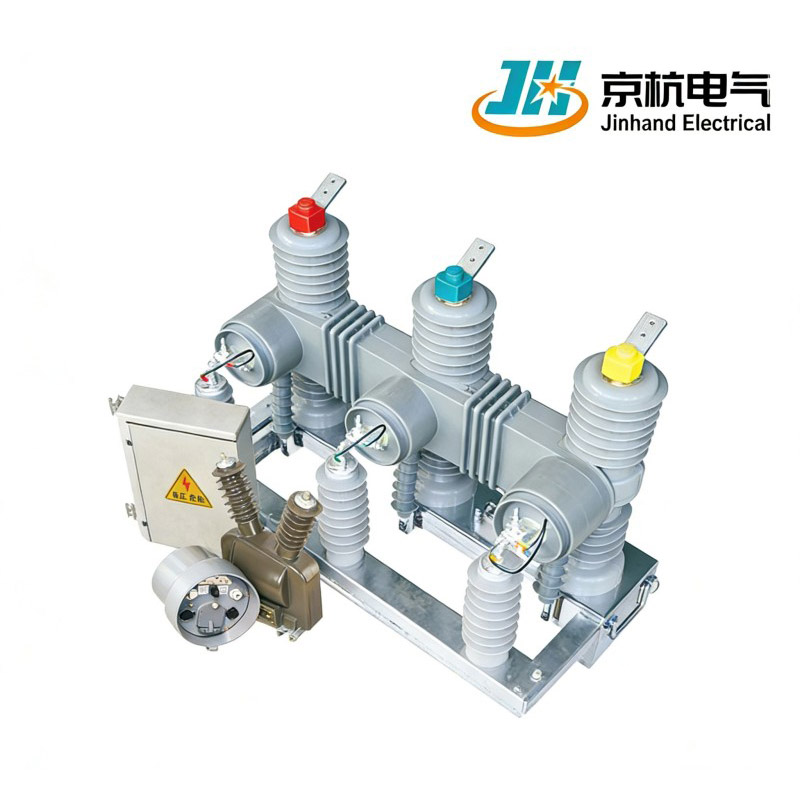

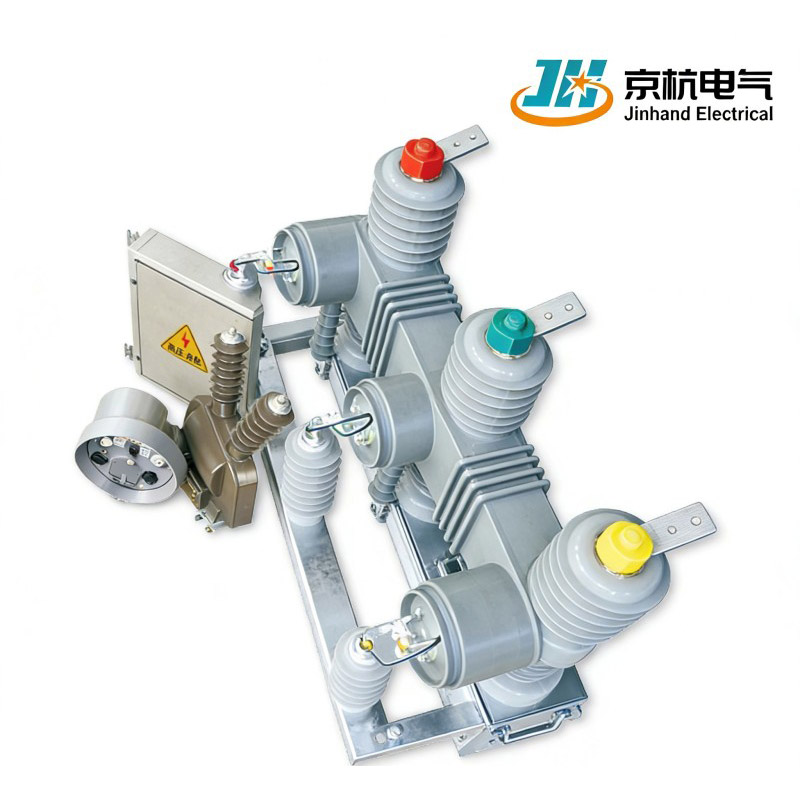

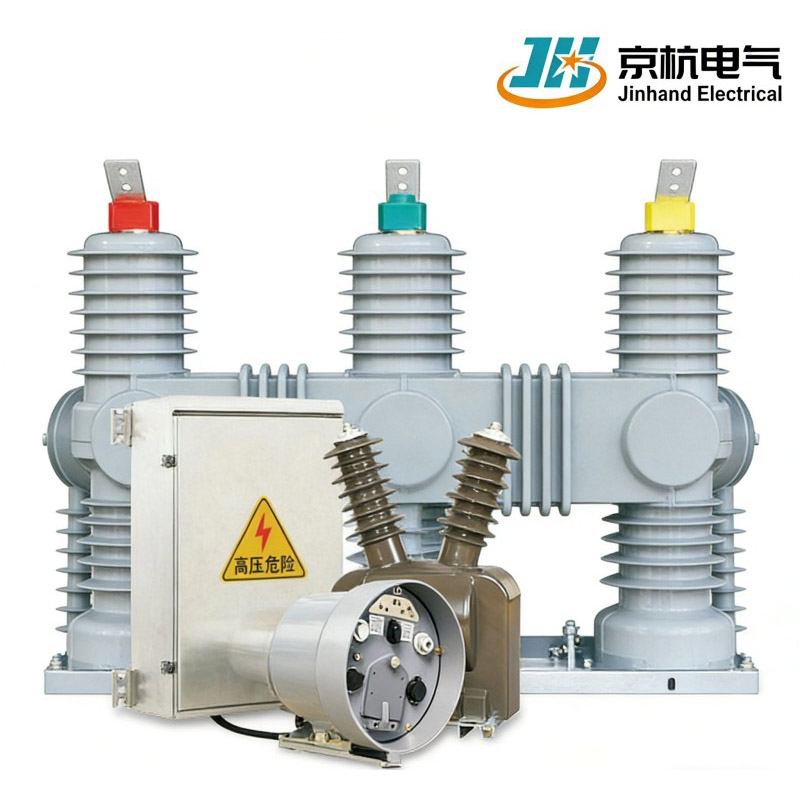

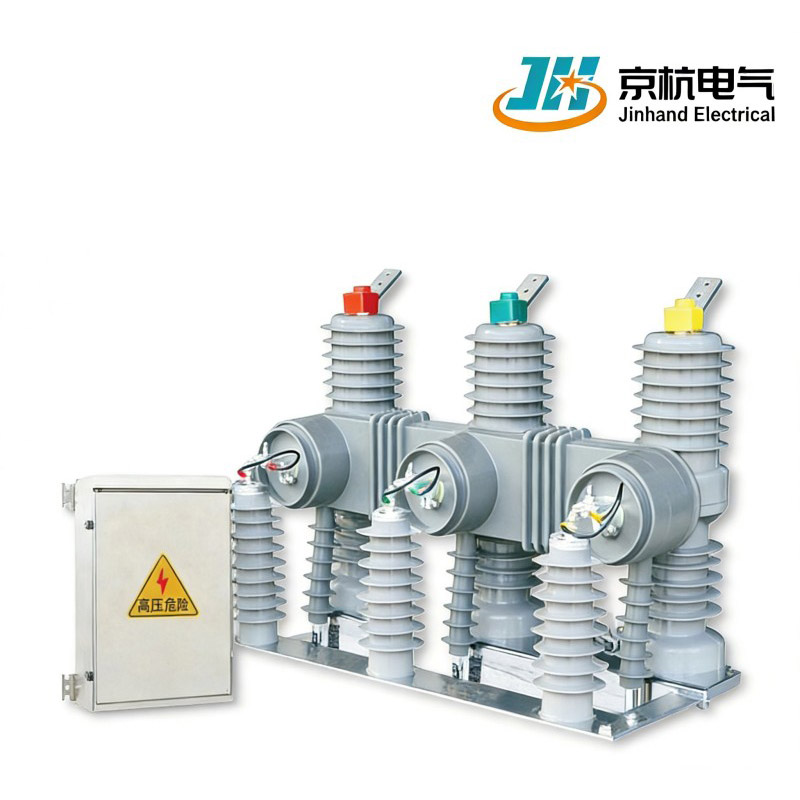

중국에 본사를 둔 제조업체인 Jinhand Electrical이 개발한 이 차세대 통합 1차-2차 극 장착 회로 차단기 세트는 국가 그리드 표준을 충족합니다. 신뢰할 수 있는 공장이자 공급업체인 당사 장치는 12kV 라인에 대한 원격 제어, 오류 감지 및 자동 보호 기능을 갖추고 있습니다. 국제 인증을 받아 글로벌 고객의 전력 신뢰성을 향상시킵니다.
1. 향상된 오류 감지: 지락 전류 및 과전류 오류를 감지하여 포괄적인 보호를 제공하고 시스템 안전성을 향상시킬 수 있습니다.
2.신뢰성 향상: 단상 지락 및 상간 단락 오류를 자동으로 제거하여 전원 공급 장치의 신뢰성을 크게 향상시킵니다.
3. 고급 통신 기능: 원격 신호, 원격 측정 및 원격 제어 기능을 갖추고 있어 배전의 효과적인 모니터링 및 관리가 용이합니다.
| 프로젝트 | 단위 | 매개변수 | ||
| 정격전압 | kV | 12 | ||
| 정격전류 | A | 630 | ||
| 정격 주파수 | 헤르츠 | 50 | ||
| 정격절연수준 | 주회로 1분 전력주파수 내전압 | 위상 대 위상, 위상 대 접지 | kV | 42 |
| 접촉 간격 | 48 | |||
| 낙뢰 충격 내전압(피크) | 위상 대 위상, 위상 대 접지 | 75 | ||
| 접촉 간격 | 85 | |||
| 2차 회로 1분 상용주파 내전압 | 2 | |||
| 정격단락차단전류(RMS) | kV | 20、25 | ||
| 정격단락차단전류의 DC성분 | % | 51 | ||
| 정격단락차단전류의 DC 시정수 | ms | 45 | ||
| 정격단락투입전류(피크) | 카 | 50、63 | ||
| 정격 단시간 전류(RMS) | 카 | 20、25 | ||
| 정격 피크 내전류 | 카 | 50、63 | ||
| 정격 단락 차단 작업 횟수 | 타임스 | 30 | ||
| 정격 단락 기간 | S | 4 | ||
| 기계적 수명 | 타임스 | ≥10000 | ||
1. 통합 설계: 국가 그리드 표준에 부합하고 산업 규정 준수를 보장하는 통합 1차-2차 회로 차단기 시스템으로 개발되었습니다.
2. 고급 기술 통합: 향상된 성능과 기능을 위해 전자 전압 센서, 전자 전류 센서, 에너지 계량 모듈 및 고속 오류 과도 기록을 통합합니다.
3.다용도 설치: 12kV 배전선, 분기선 또는 최종 사용자 선의 책임 경계 지점에 설치할 수 있으므로 배전 시스템의 다양한 애플리케이션에 적용할 수 있습니다.
1. 통합 지능형 보호: 전압/전류 센서를 보호 및 제어 장치와 결합하여 지락 및 과전류 결함을 정확하게 감지하고 신속하게 제거할 수 있도록 하여 배전 자동화 기능을 지원합니다.
2. 높은 신뢰성 설계 : 최대 20/25 kA의 정격 단락 차단 전류, 기계적 수명 ≥10,000 작동, 강력한 전기 및 기계적 내구성을 갖추고 있습니다.
3. 포괄적인 통신 지원: 원격 모니터링 및 제어를 위한 표준 통신 프로토콜을 지원하는 원격 측정, 원격 제어 및 원격 신호 기능을 갖추고 있습니다.
4. 유연한 설치 적응성: 다양한 애플리케이션 시나리오에 적용할 수 있는 유연한 설치 방법으로 12kV 배전선 책임 경계 지점, 지선 및 사용자 측에 적합합니다.
5. State Grid 표준 준수: State Grid 1차-2차 통합 기술 사양을 엄격히 준수하여 우수한 시스템 호환성과 상호 운용성을 보장합니다.
1.상태 모니터링 및 조기 경고: 통합된 결함 기록 및 운영 데이터 로깅은 예방적 유지 관리를 위한 결함 예측 및 상태 평가를 지원합니다.
2. 모듈식 유지 관리 설계: 보조 제어 장치, 전원 모듈 등은 독립적인 교체를 지원하여 수리 복잡성과 비용을 줄입니다.
3. 원격 설정 및 업그레이드: 원격 매개변수 조정 및 프로그램 업그레이드를 지원하여 현장 작업 빈도를 최소화하고 운영 효율성을 향상시킵니다.
1. 완전한 장치로 사전 조립 및 테스트됨: 기본 및 보조 구성 요소의 공장 조립 및 기능 테스트는 현장 설치 및 시운전 시간을 단축합니다.
2. 운송을 위한 표준화된 포장: 산업용 충격 방지 및 방습 포장을 사용하고 장거리 및 국제 화물에 적합한 완전한 단위 또는 별도의 모듈로 배송을 지원합니다.
3. 설치 안내 서비스: 설치 도면, 작동 매뉴얼, 비디오 자료를 제공하며 현장 또는 원격 설치 안내도 가능합니다.
1. 높은 보호 등급 설계: 전체 보호 등급은 IP67 이상이며 비, 눈, 먼지, 염수 분무 및 기타 가혹한 환경에 강합니다.
2. 넓은 온도 범위에서 안정적인 작동: 작동 온도 범위 -40°C ~ +70°C, 매우 춥고 더운 지역에 적합합니다.
3. 강력한 전기 절연 성능 : 번개 충격 내전압 85kV, 상용 주파수 내전압 48kV, 높은 절연 신뢰성.
1.완전 자동화된 생산 라인: 로봇 용접, 자동화된 코팅 및 지능형 조립 프로세스를 활용하여 제품 일관성과 품질 안정성을 보장합니다.
2. 통합 센서 기술: 전자 변압기와 회로 차단기 본체의 긴밀한 통합으로 설치 오류를 방지하고 기존 변압기와 관련된 위험을 완화합니다.
3. 엄격한 공장 테스트: 각 장치는 전원 주파수 내전압, 기계적 특성 및 통신 디버깅을 포함한 여러 테스트를 거쳐 성능 준수를 보장합니다.
1. 오류 일시적 기록 기능: 고속 오류 기록을 지원하여 오류 분석 및 위치 파악에 도움이 되는 오류 전후의 전기 매개변수 변경 사항을 캡처합니다.
2. 통합 에너지 계량 모듈: 선택적 에너지 계량 기능은 양방향 에너지 측정을 지원하며 분산 에너지 통합이 가능한 배전 네트워크에 적합합니다.
3. 로컬 지능형 논리 의사 결정: 전압-시간 및 전류-시간 유형과 같은 다중 보호 논리가 포함되어 통신 없이 로컬 자동화를 지원합니다.
1. 핵심 구성 요소의 사내 R&D 및 생산: 차단기 메커니즘, 전자 변압기 및 지능형 터미널과 같은 자체 설계 및 제조 핵심 모듈은 공급망 보안 및 제어를 보장합니다.
2. 전략적 공급업체 파트너십: 국내외 유명 부품 공급업체와의 장기적인 협력을 통해 자재 품질과 안정적인 공급이 보장됩니다.
3. 유연한 생산 능력 : 차별화 된 고객 요구에 신속하게 대응할 수 있도록 다품종, 소량 배치 맞춤형 생산을 지원합니다.
10년 넘게 혁신에 초점을 맞춘 성장을 겪은 Jinhand는 이제 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나입니다. 우리 공장은 다양한 첨단 기술과 장비를 사용하고 있으며, 최고 품질과 경쟁력 있는 가격의 중국산 제품을 구입하실 수 있습니다.
