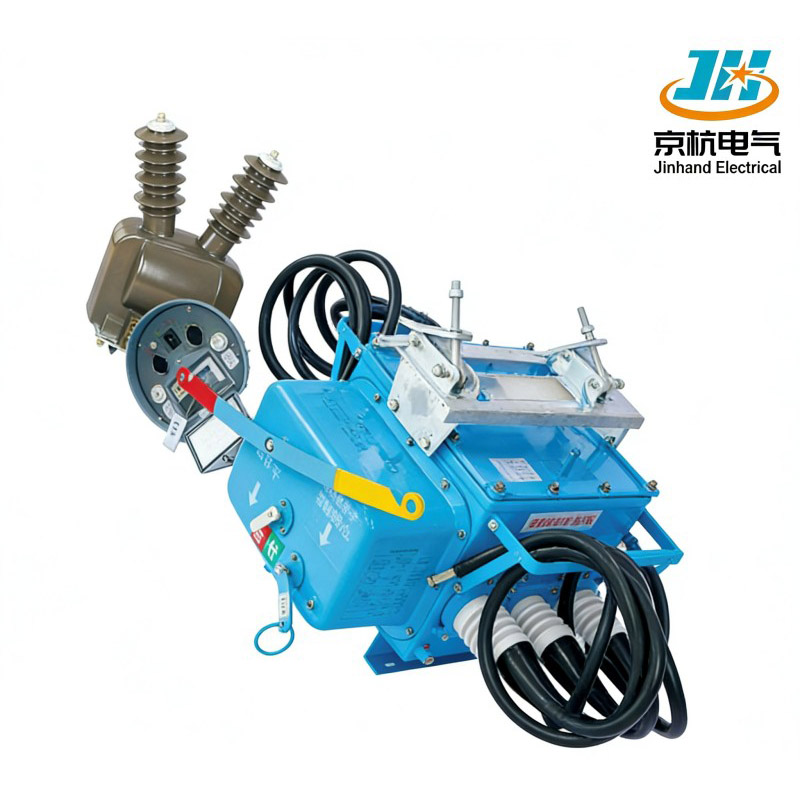

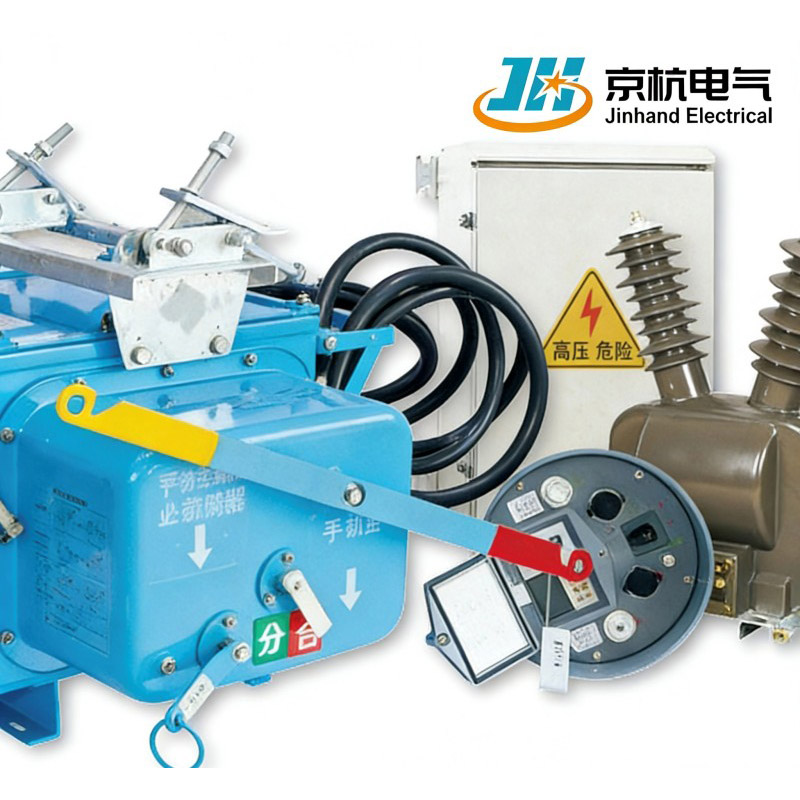

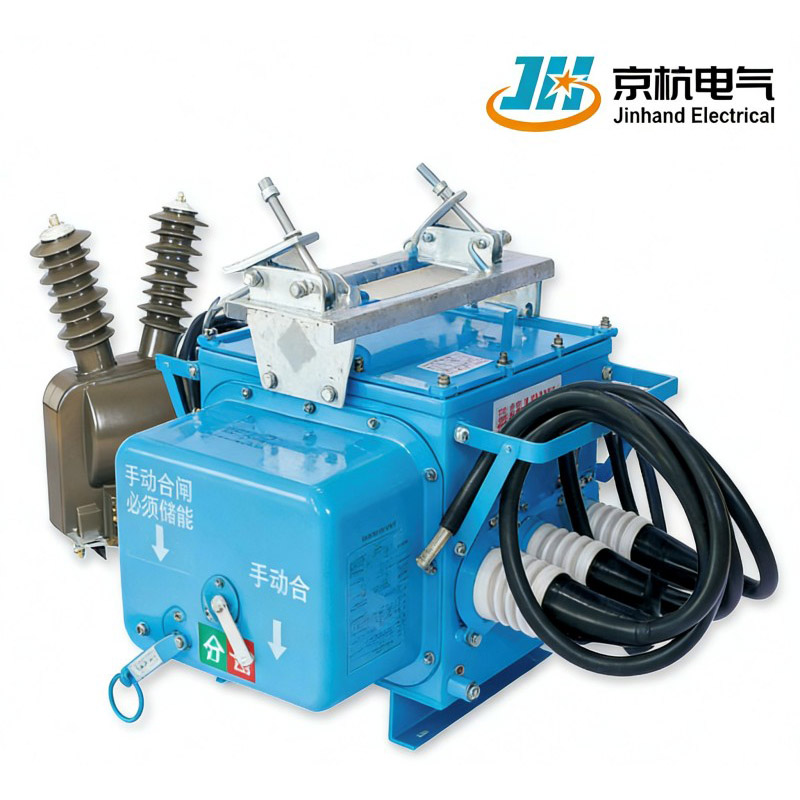

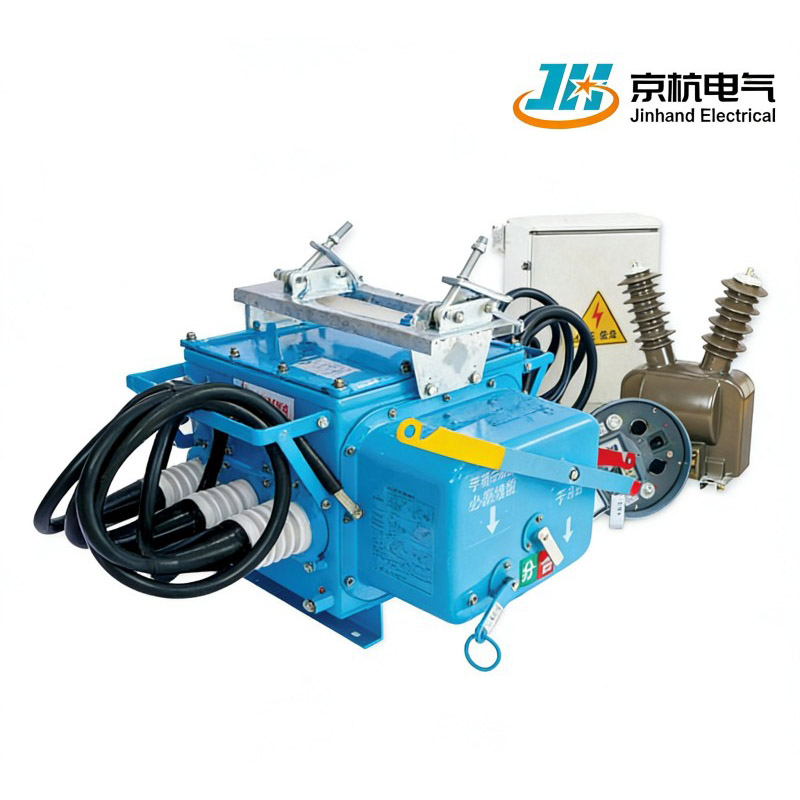

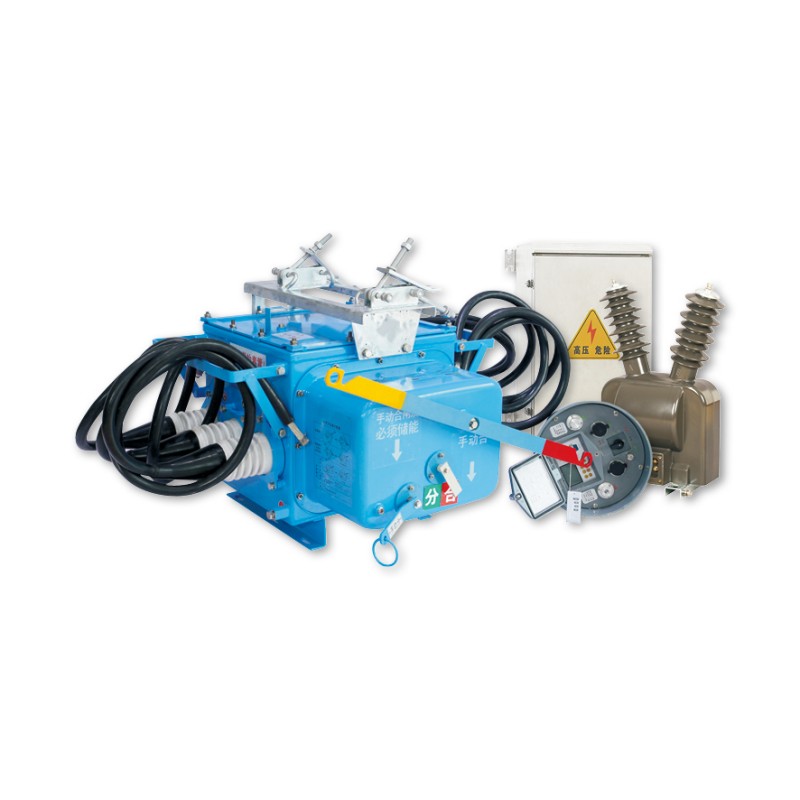

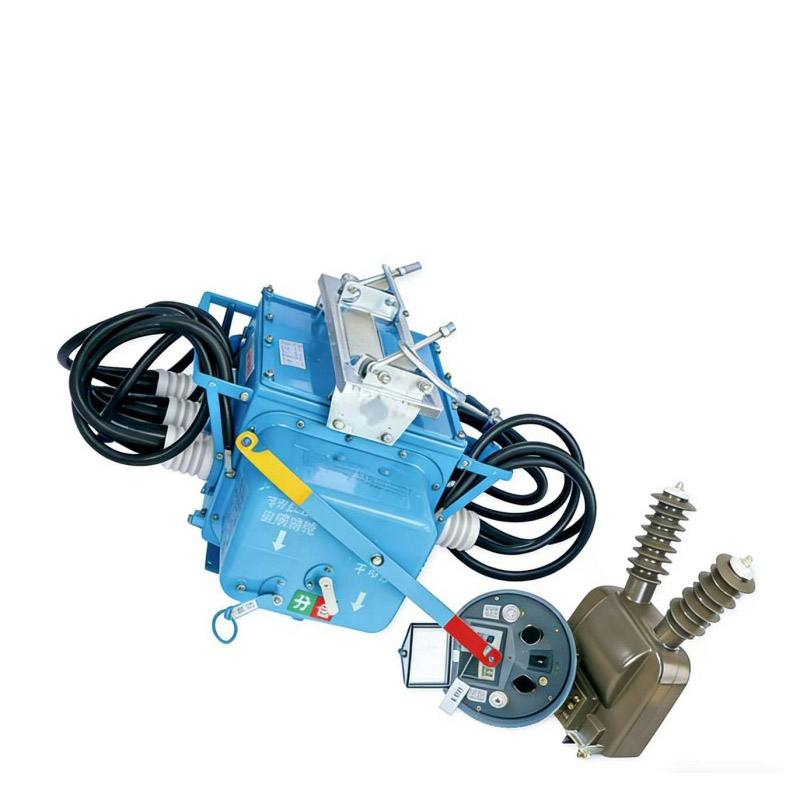

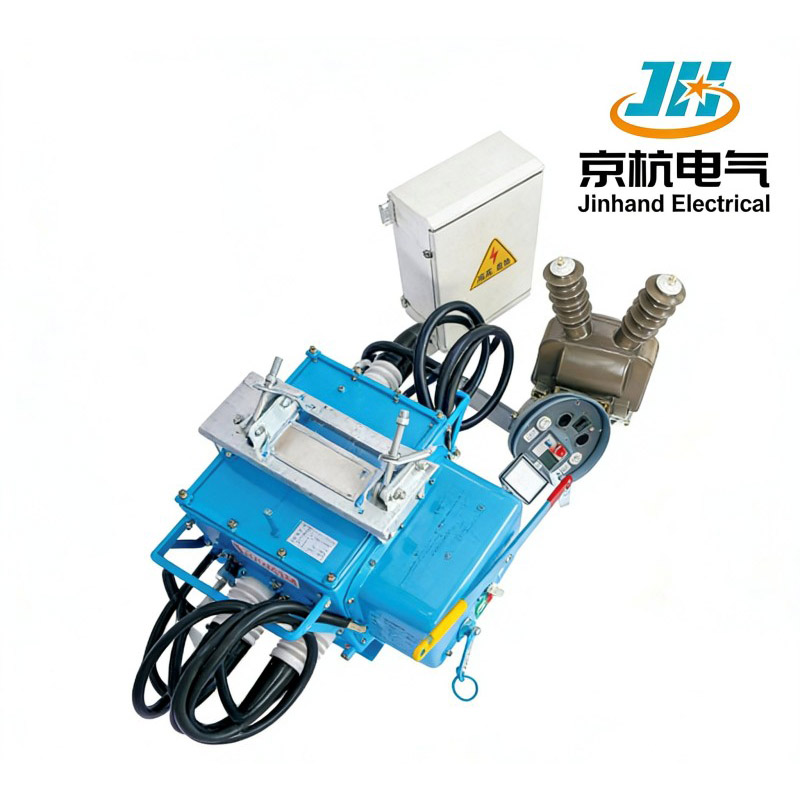

중국의 전문 제조 및 공급업체인 Jinhand Electrical은 IP67 씰링, 항공 커넥터 및 SF6 절연 유지보수가 필요 없는 설계를 특징으로 하는 고품질 공장 직접 제품을 제공합니다. 당사의 솔루션은 가공선 네트워크의 다양한 접지 모드에서 안정적인 오류 격리, 통신 독립적 자동화 및 호환성을 보장합니다. 통합된 1차-2차 지능형 극 장착 로드 스위치 전체 세트 패널을 구입해 주셔서 감사합니다.
1. 높은 실용성 및 신뢰성: 오류 영역을 자동으로 격리하고 통신에 의존하지 않고 전력 전송을 허용하여 오류 조건에서 일관된 성능을 보장합니다.
2. 다양한 접지 모드와의 호환성: 이 제품은 다양한 중성 접지 방법을 사용하는 배전 네트워크 시스템에 적응할 수 있어 다양성이 향상됩니다.
3.사용자 친화적인 설치: 빠르고 안정적인 설치 및 시운전을 위해 항공 커넥터와 실외 보호 케이블을 활용하여 설정 프로세스를 단순화합니다.
| 프로젝트 | 매개변수 | |
| 작동 전원 공급 장치 | AC220V±20%,50Hz | |
| 총 전력 소비 | 15VA 이하 | |
| 운영환경 | 작동 온도 | -40~70℃ |
| 습기 | <95%, 응축 없음. | |
| 원격 측정 입력 | 측정 정확도 | f:0.01Hz |
| 선형 범위 | 전압:0~300V;현재:0~100A | |
| 원격시그널링 입력 | 원격 신호 전원 공급 장치 | DC24V |
| 해결 | 2ms 이하 | |
| 표준 구성 용량 | 6 | |
| 리모콘 출력 | 출력 방법 | 전력 릴레이 |
| 접점 용량 | AC250V/16A;DC48V/10A;DC30V/16A | |
| 표준 구성 용량 | 결합/분리 | |
| 통신방식 | 인터페이스 유형 | 2개의 RS232 직렬 포트, 210/100M 이더넷 포트 |
| 통신 프로토콜 | IEC60870-5-101, IEC 60870-5-104 등과 같은 프로토콜을 지원합니다. | |
| 전자기 호환성 | DL/T721-2013 전력 산업 표준 레벨 IV를 준수합니다. | |
| 프로젝트 | 매개변수 | 프로젝트 | 매개변수 |
| 정격단락차단전류(Circuit Breaker) | 20카 | 정격단락투입전류(피크) | 50kA |
| 정격내전류(피크) | 50kA | 3상 개방 비동시성 | 2ms 이하 |
| 정격 단시간 전류 | 20카 | 격리 간격 닫기 초과 이동 | 6~13mm |
| 기계적 수명 | 10000회 | 절연 간격 개방 거리 | 25~30mm |
| 마감 바운스 | 2ms 이하 |
|
2ms 이하 |
1. 고급 측정 및 제어: 오류(접지 또는 단락)의 시기와 특성을 포착하여 효과적인 문제 해결 및 유지 관리를 지원하는 라인 오류 기록(SOE) 기능을 갖추고 있습니다.
2.신뢰할 수 있는 밀봉 성능: IP67 보호 등급을 자랑하는 성숙한 밀봉 쉘 기술을 갖추고 있으며 원스텝 금형 연신 성형 기술을 통해 견고한 밀봉, 높은 기밀성 및 기계적 강도를 보장합니다.
3. 유지 관리가 필요 없는 작동: 구성 요소는 제로 게이지 압력에서 SF6 가스로 밀봉되어 환경 영향으로부터 보호하고 안정적이고 신뢰할 수 있으며 유지 관리가 필요 없는 작동을 보장합니다.
4. 우수한 절연 성능: 특허받은 유체 실리콘 고무 코너 부싱을 사용하여 280mm의 위상 간격을 달성하고 우수한 외부 절연 기능을 보장하여 들어오고 나가는 라인의 케이블 연결을 지원합니다.
1.통합 스트레치 성형 쉘 프로세스: 쉘은 용접 이음새 없이 일체형으로 형성되어 IP67 밀봉 및 전체 강도를 보장합니다.
2. 엄격한 SF6 가스 취급 : 고순도 SF6 가스 및 전문 충전 장비를 사용하여 안정적인 절연 성능을 보장합니다.
3. 항공 등급 커넥터: 전체적으로 항공 플러그가 장착되어 있으며 방수 및 진동 방지 기능이 있어 장기간 실외에서 안정적으로 사용할 수 있습니다.
1. 무통신 피더 자동화(FA): 로컬 전압 및 전류 기준을 기반으로 자동 결함 격리 및 전원 복원을 통해 공급 신뢰성을 향상시킵니다.
2. 특허받은 실리콘 고무 복합 부싱: 위상 간격이 280mm에 불과하고 외부 절연성이 뛰어난 컴팩트한 구조로 공간이 제한된 폴 장착에 이상적입니다.
3. 다양한 접지 방법과의 적응형 호환성: 중성 비접지, 아크 억제 코일 접지, 저저항 접지 및 기타 시스템 접지 방법에 유연하게 적응합니다.
1. 기술적으로 진보된 1차-2차 통합 솔루션: 여러 권위 있는 테스트를 통해 인증된 제품을 사용하여 지능형 기둥 장착형 스위치에 대한 완전한 R&D 및 생산 능력을 갖추고 있습니다.
2.풍부한 현장 응용 경험: 중국 내 여러 지역의 배전 자동화 프로젝트에 배포된 제품으로 낮은 실패율로 안정적으로 작동합니다.
3. 엔드투엔드 품질 관리: 설계, 재료, 생산부터 테스트에 이르기까지 전체 프로세스 제어가 일관된 높은 표준을 보장합니다.
4.신속한 대응 및 사용자 정의 기능: 다양한 지역 및 프로젝트 요구 사항을 충족하기 위해 통신 프로토콜, 기능 논리, 구조적 치수 등의 사용자 정의를 지원합니다.
Q1: 자동화 기능에 통신이 필요한가요?
A: 아니요. 자동 결함 격리 및 공급 전송은 통신 없이 수행될 수 있습니다. 원격 감시 및 제어에 통신 기능을 사용하여 관리 효율성을 높였습니다.
Q2: SF6 가스에는 정기적인 테스트나 보충이 필요합니까?
A: 제로 게이지 압력 밀봉 설계는 완전히 밀봉되어 유지 관리가 필요하지 않으므로 정상적인 서비스 조건에서 테스트나 가스 보충이 필요하지 않습니다.
Q3: 고도가 높은 지역에 적합합니까?
A: 최대 4000m 고도에 적합하며 단열 및 방열 성능이 검증되었습니다.
Q4: 여러 통신 프로토콜을 지원합니까?
A: IEC 60870-5-101/104, DNP3.0, Modbus 및 기타 프로토콜을 지원하며 추가 프로토콜에 대한 사용자 정의가 가능합니다.
1. 솔루션 설계 및 시운전 지원: 시스템 통합 설계, 매개변수 설정 및 현장 시운전 지침.
2. 교육 및 문서화: 완전한 기술 문서(도면, 매뉴얼, 디버깅 가이드)와 함께 제품 작동 및 유지 관리 교육을 제공합니다.
3. 원격 기술 지원 플랫폼: 원격 진단, 소프트웨어 업그레이드 및 오류 분석 서비스.
4.신속한 예비 부품 공급: 지속적인 프로젝트 운영을 보장하기 위해 핵심 모듈 및 소모품 재고를 유지합니다.
