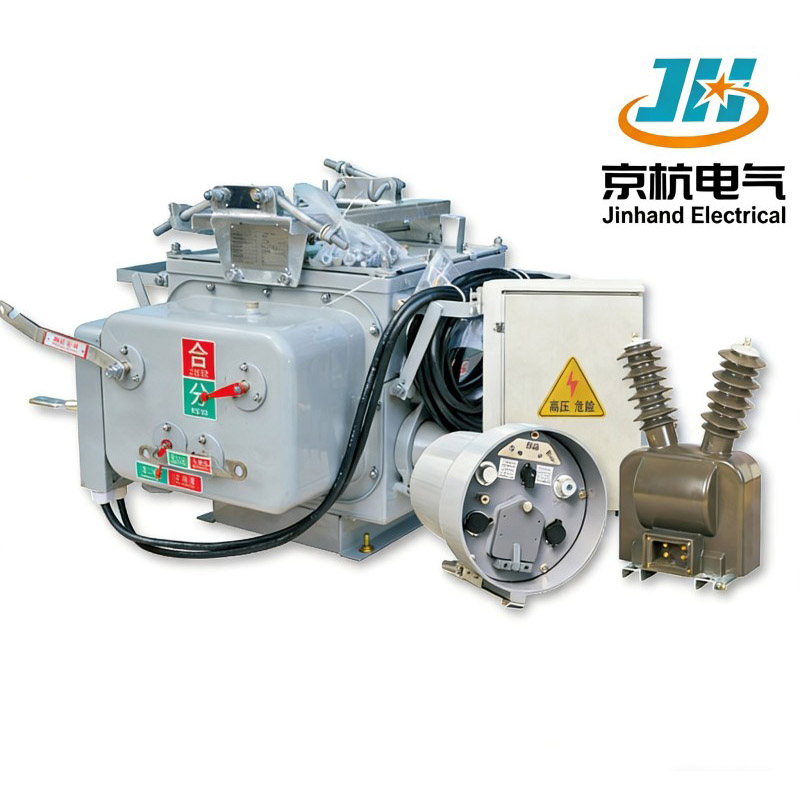

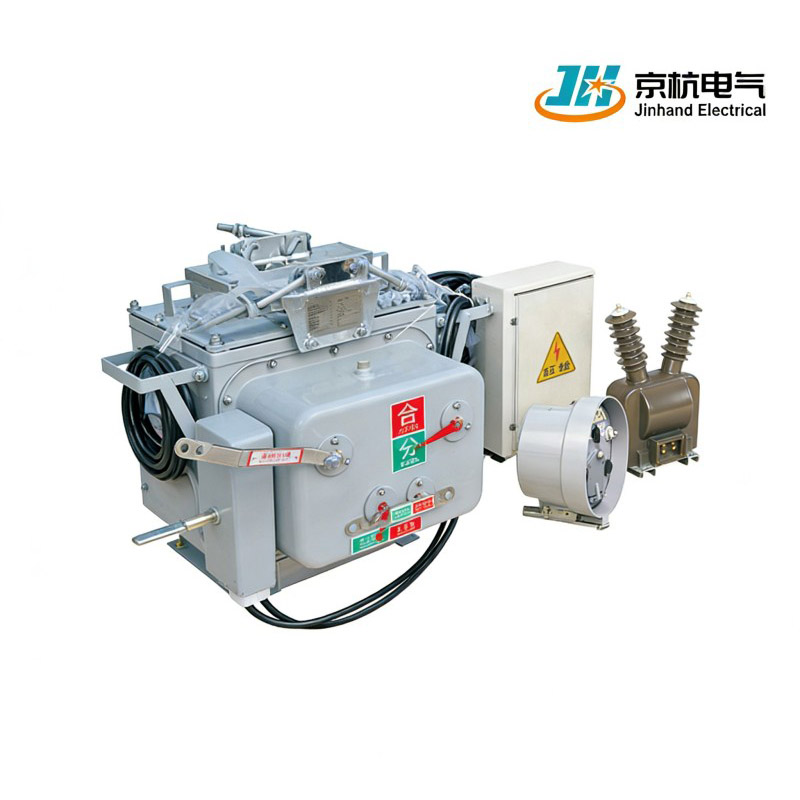

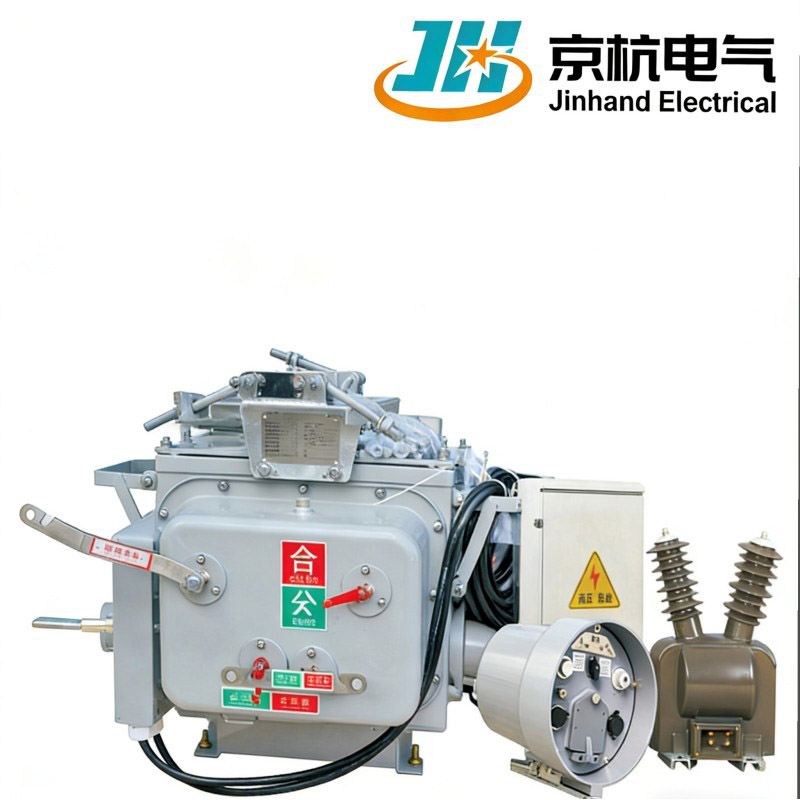

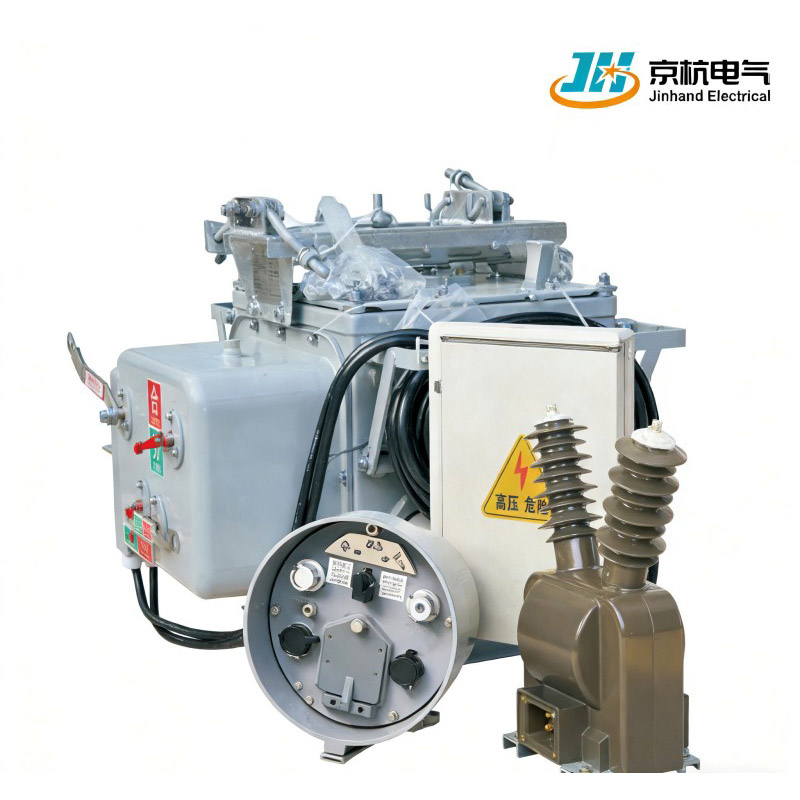

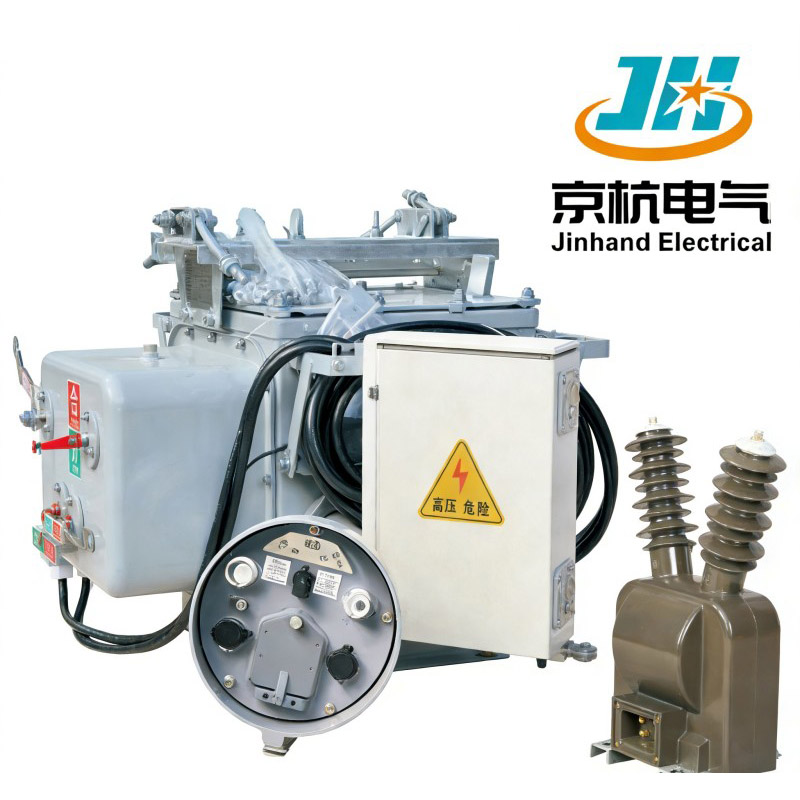

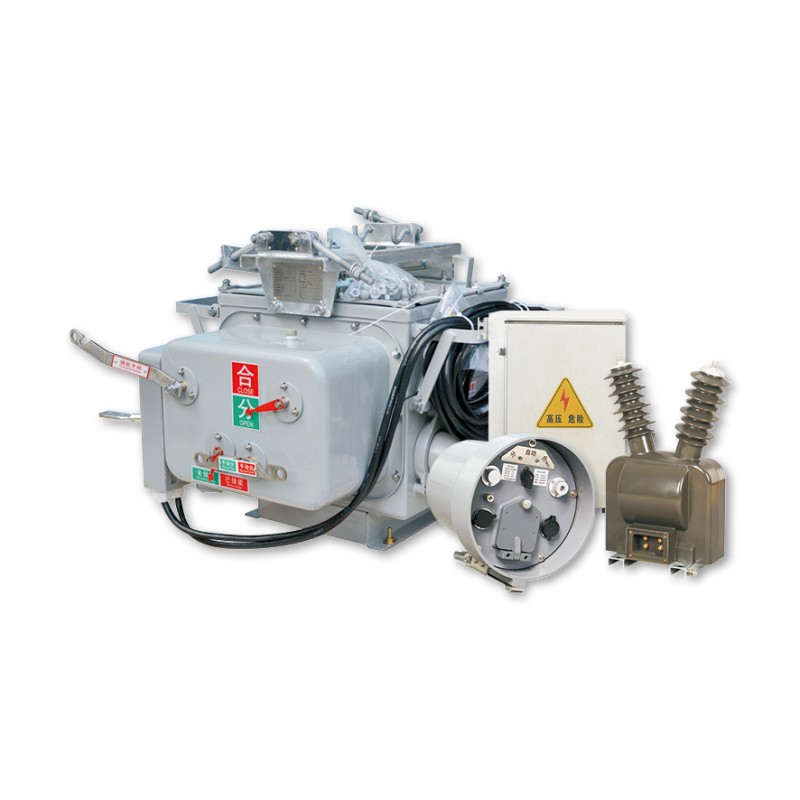

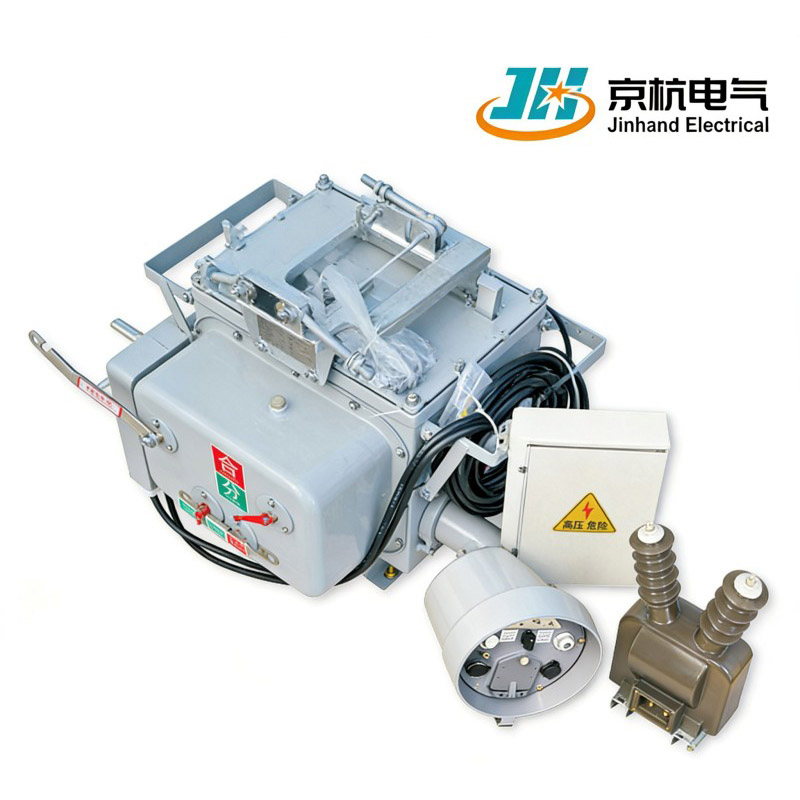

중국 Jinhand Electrical이 제조한 ZW20A-12 지능형 배전주 극 장착 회로 차단기는 12kV/50Hz 시스템용으로 설계되었습니다. 선도적인 공장 및 공급업체로서 당사는 배전 자동화, 라인 손실 관리 및 오류 처리를 위한 고정밀 센서가 포함된 통합 솔루션을 제공합니다.
1. 통합 설계: 회로 차단기는 고정밀 전압 및 전류 센서와 함께 완전히 통합된 설계를 특징으로 하여 전반적인 기능을 향상시키고 설치 복잡성을 줄입니다.
2. 스마트 배전 지원: 스마트 배전 시스템에 대한 요구 사항을 충족하여 효율적인 선로 손실 관리, 피더 자동화 및 소전류 단상 접지 오류 처리가 가능합니다.
3. 유연한 설치: 10kV 가공선의 구간점, 결속점, 분기선, 사용자 콘센트 헤드 등 다양한 지점에 설치하기에 적합하여 적용 범위가 다양합니다.
| 프로젝트 | 단위 | 매개변수 | ||
| 정격전압 | kV | 12 | ||
| 정격전류 | A | 630 | ||
| 정격 주파수 | 헤르츠 | 50 | ||
| 정격절연수준 | 주회로 1분 전력주파수 내전압 | 위상 대 위상, 위상 대 접지 | kV | 42 |
| 접촉 간격 | 48 | |||
| 낙뢰 충격 내전압(피크) | 위상 대 위상, 위상 대 접지 | 75 | ||
| 접촉 간격 | 85 | |||
| Secondary Circuit 1min Power Frequency Withstand Voltage | 2 | |||
| 정격단락차단전류(RMS) | kV | 20、25 | ||
| DC Component of Rated Short-Circuit Breaking Current | % | 51 | ||
| 정격단락차단전류의 DC 시정수 | ms | 45 | ||
| 정격단락투입전류(피크) | 카 | 50、63 | ||
| 정격 단시간 전류(RMS) | 카 | 20、25 | ||
| 정격 피크 내전류 | 카 | 50、63 | ||
| 정격 단락 차단 작업 횟수 | 타임스 | 30 | ||
| 정격 단락 기간 | S | 4 | ||
| 기계적 수명 | 타임스 | ≥10000 | ||
| SF6 가스 정격 게이지 압력 | MPa | 0 | ||
1. 고급 측정 및 제어: 오류(접지 또는 단락)의 시기와 특성을 포착하여 효과적인 문제 해결 및 유지 관리를 지원하는 라인 오류 기록(SOE) 기능을 갖추고 있습니다.
2.신뢰할 수 있는 밀봉 성능: IP67 보호 등급을 자랑하는 성숙한 밀봉 쉘 기술을 갖추고 있으며 원스텝 금형 연신 성형 기술을 통해 견고한 밀봉, 높은 기밀성 및 기계적 강도를 보장합니다.
3. 유지 관리가 필요 없는 작동: 구성 요소는 제로 게이지 압력에서 SF6 가스로 밀봉되어 환경 영향으로부터 보호하고 안정적이고 신뢰할 수 있으며 유지 관리가 필요 없는 작동을 보장합니다.
4. 우수한 절연 성능: 특허받은 유체 실리콘 고무 코너 부싱을 사용하여 280mm의 위상 간격을 달성하고 우수한 외부 절연 기능을 보장하여 들어오고 나가는 라인의 케이블 연결을 지원합니다.
1. 지능형 통합 설계: 통합된 고정밀 전압 및 전류 센서는 배전 자동화, 라인 손실 관리 및 오류 처리를 지원합니다.
2. 높은 신뢰성 및 차단 성능: 최대 20/25 kA의 정격 단락 차단 전류, 10,000회 작동을 초과하는 기계적 수명, 빈번한 전환 시나리오에 적합합니다.
3. 유연한 설치 구성: 섹션 포인트, 타이 포인트, 지선 및 사용자 콘센트와 같은 10kV 가공선의 다양한 위치에 적합하며 여러 네트워킹 모드를 지원합니다.
4. 유지 관리가 필요 없는 SF₆ 절연: 제로 게이지 SF₆ 가스 절연, 높은 보호 등급을 갖춘 완전 밀봉 구조, 열악한 실외 환경에 적응 가능.
5.소전류 지락 처리 가능: 단상 지락을 감지하고 격리할 수 있어 배전망의 전원 공급 신뢰성이 향상됩니다.
1. 수명 주기 전반에 걸쳐 유지 관리가 필요하지 않습니다. 밀봉된 SF₆ 단열재 설계로 정기적인 가스 보충이나 단열재 교체가 필요하지 않아 유지 관리 노력이 크게 줄어듭니다.
2. 원격 모니터링 및 진단: 통합 통신 인터페이스는 원격 데이터 업로드 및 오류 경고를 지원하여 상태 기반 유지 관리를 가능하게 하고 현장 검사 빈도를 줄입니다.
3. 모듈식 및 상호 교환 가능한 디자인: 기능적 모듈은 신속한 현장 교체를 지원하여 가동 중지 시간을 최소화하고 유지 관리 효율성을 향상시킵니다.
1. 표준화된 기둥 장착형 설치: 다양한 기둥 구조에 쉽게 설치할 수 있도록 완전한 장착 브래킷, 부속품 및 액세서리 세트가 제공됩니다.
2. 경량 및 컴팩트한 디자인: 공중 작업 중 운반 및 설치가 용이하도록 최적화된 무게로 전체 구조가 컴팩트합니다.
3.글로벌 물류 경험: 30개국 이상으로 수출되며 국제 운송 표준에 익숙하고 전문적인 포장 및 통관 지원을 제공합니다.
1. 높은 환경 적응성: -40°C ~ +70°C의 온도와 최대 4000m의 고도에서 안정적으로 작동하며 최대 보호 등급은 IP67입니다.
2. 강력한 전기 절연 성능 : 번개 충격 내전압 85kV, 상용 주파수 내전압 48kV로 뇌우가 발생하기 쉽고 습한 지역과 같은 열악한 환경에 적합합니다.
3. 견고한 기계 구조 : 부식 방지 처리가 된 고강도 알루미늄 합금으로 제작 된 하우징, 진동 및 바람에 강하고 장기간의 옥외 작동에 적합합니다.
1.완전 자동화된 조립 라인: 제품 일관성을 보장하기 위해 로봇 용접, 자동 가스 충전 및 테스트 프로세스를 사용하여 조립된 주요 구성 요소입니다.
2. 엄격한 밀봉 공정: SF₆ 충진 및 밀봉은 클린룸 환경에서 수행되며, 헬륨 질량 분석법 누출 감지 기능을 통해 평생 밀봉을 보장합니다.
3. 통합 센서 기술: 전압 및 전류 센서는 차단기 본체에 캡슐화되어 외부 변압기와 관련된 설치 오류를 방지합니다.
1. 심층적인 1차-2차 통합: 내장된 고정밀 센서가 디지털 신호를 직접 출력하여 측정 정확도와 시스템 통합을 향상시킵니다. 2. 지능형 오류 처리 논리: 접지 오류 감지, 자동 재폐로 및 오류 격리 기능이 포함되어 있어 통신이 필요 없는 로컬 자동화를 지원합니다. 3. 원활한 듀얼 소스 스위칭: 타이 포인트 애플리케이션에 적합하며 전압 손실 시 자동 공급 전송을 활성화하여 전력 연속성을 향상시킵니다.
1.SF₆ Leak-Free Design: Zero-gauge sealing technology prevents greenhouse gas emissions, ensuring environmental compliance.
2. 저에너지 작동 메커니즘: 영구 자석 또는 스프링 작동 메커니즘을 활용하여 에너지 소비가 적고 서비스 수명이 깁니다.
3.Recyclable Materials: Main structural components made from recyclable aluminum alloy, aligning with green manufacturing principles.
1. 기둥 장착 장비 전문: 배전 기둥 장착 스위치 분야에서 10년 이상의 경험을 보유하고 있으며 광범위한 현장 검증 및 최적화된 제품을 보유하고 있습니다.
2.완벽한 자동화 솔루션: 회로 차단기뿐만 아니라 통합 솔루션을 위한 FTU, 통신 터미널 및 마스터 스테이션 시스템과 일치하는 기능도 제공합니다.
3.엄격한 품질 관리 시스템: 부품 선택부터 최종 테스트까지 전체 프로세스 관리가 높은 제품 신뢰성을 보장합니다.
4. 글로벌 서비스 네트워크: 여러 국가의 기술 지원 지점에서 현지화된 시운전, 교육 및 판매 후 지원을 제공합니다.
10년 이상의 지속적인 개발을 통해 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나로 자리매김했습니다. 우리 공장은 다양한 최첨단 기술과 시설을 채택하고 있으며, 중국에서 제조된 고품질의 비용 효율적인 제품을 조달하시기 바랍니다.
