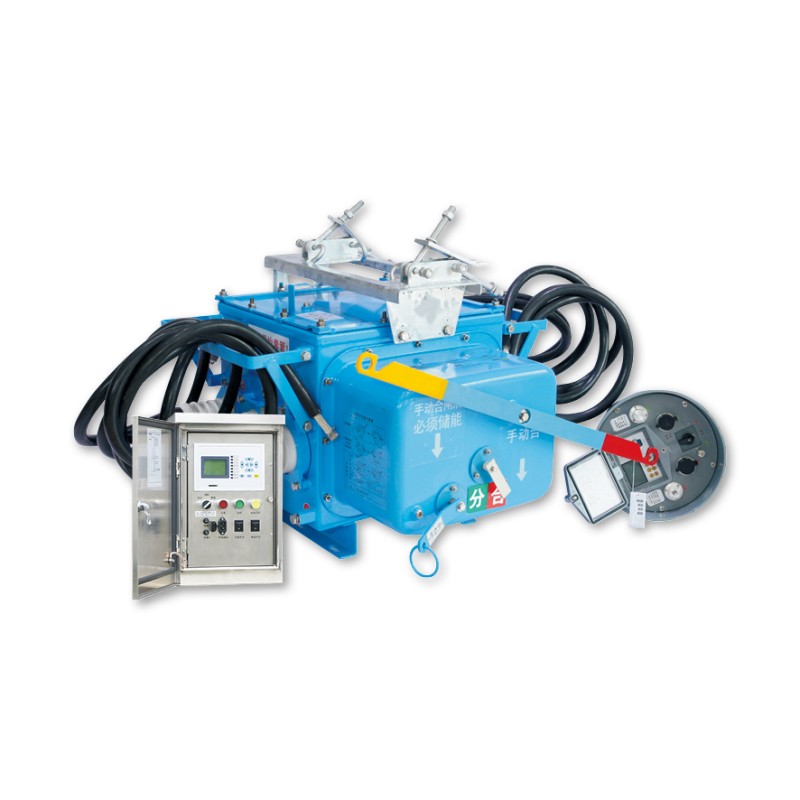

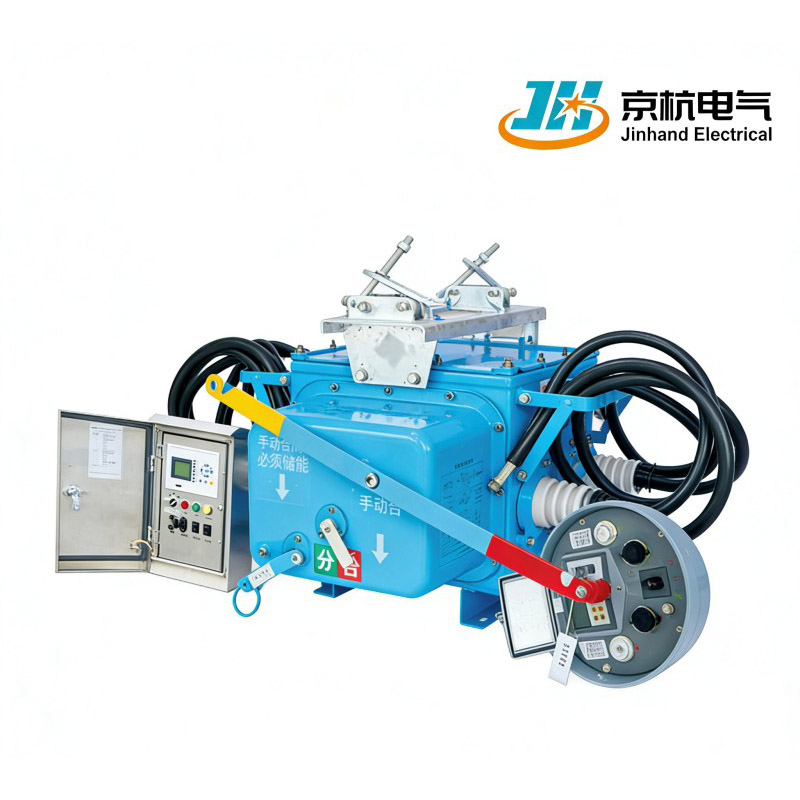

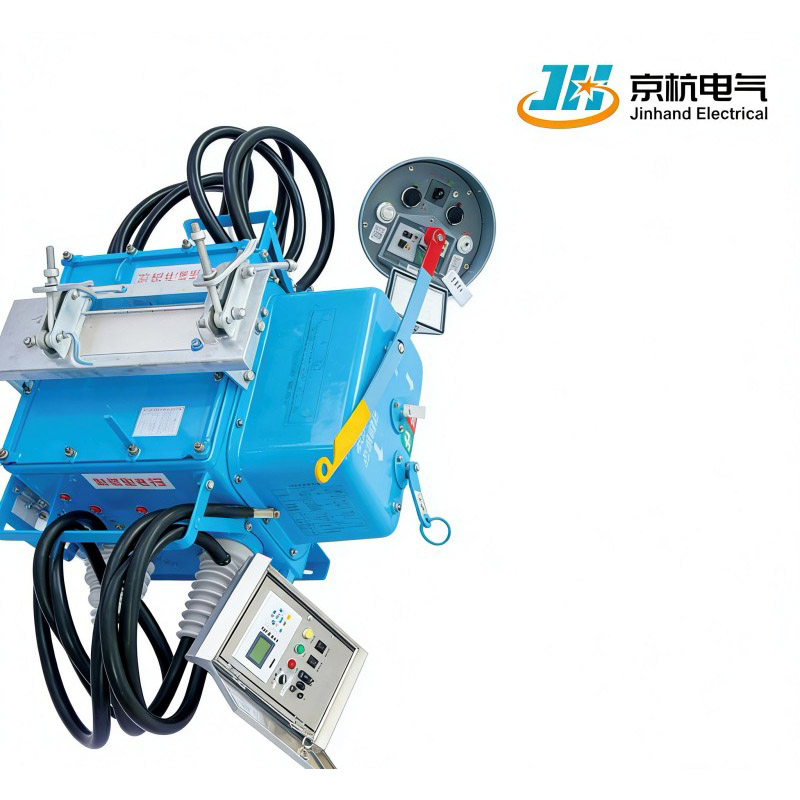

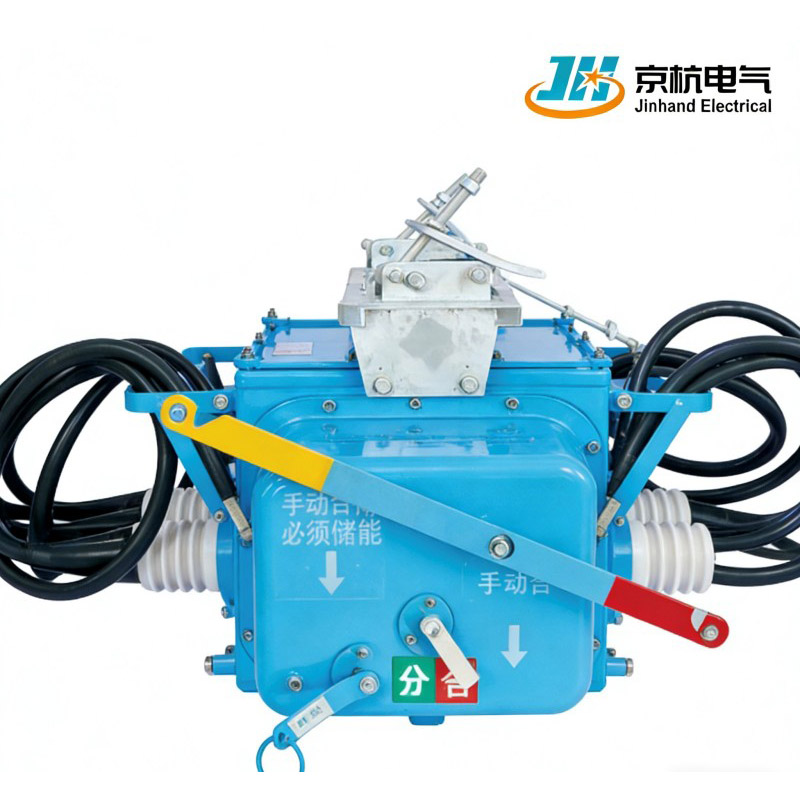

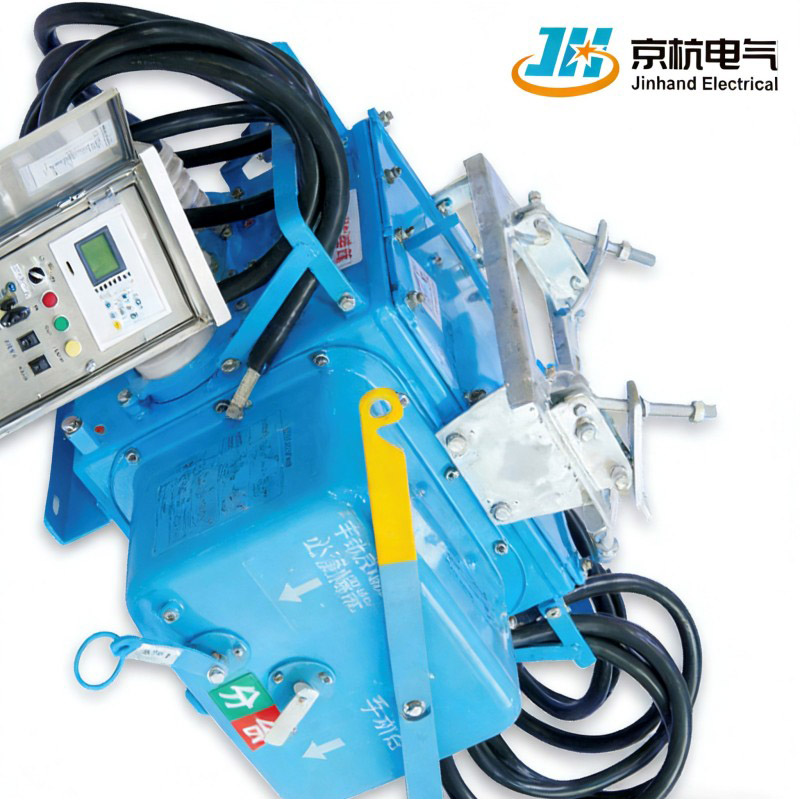

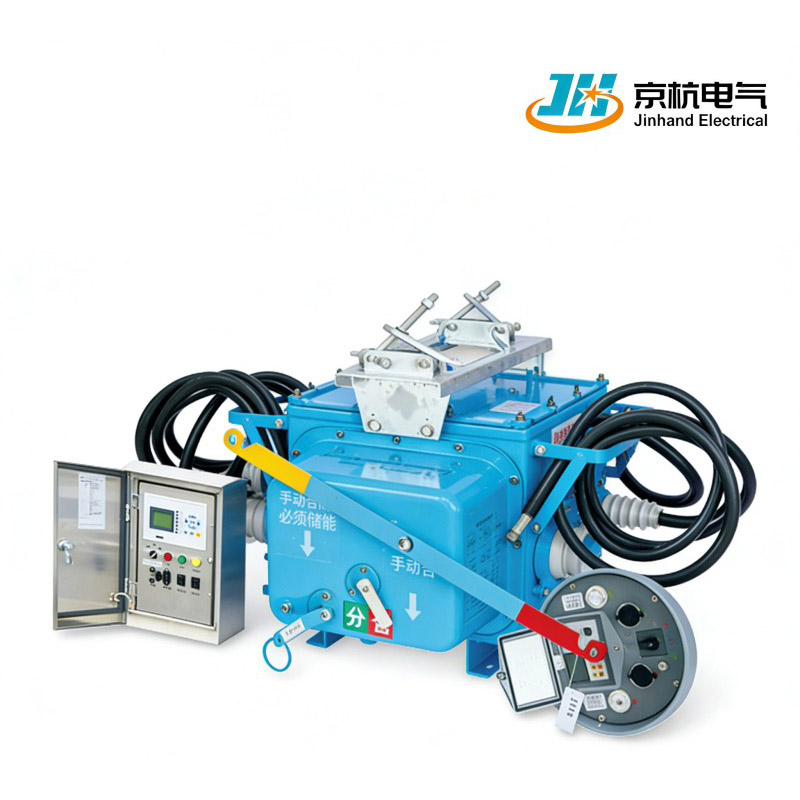

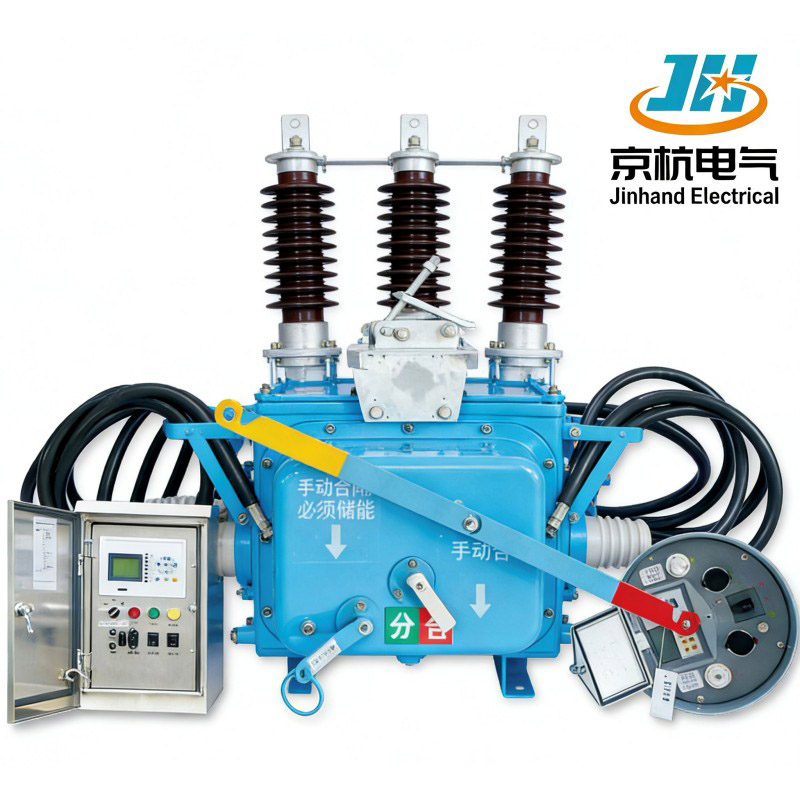

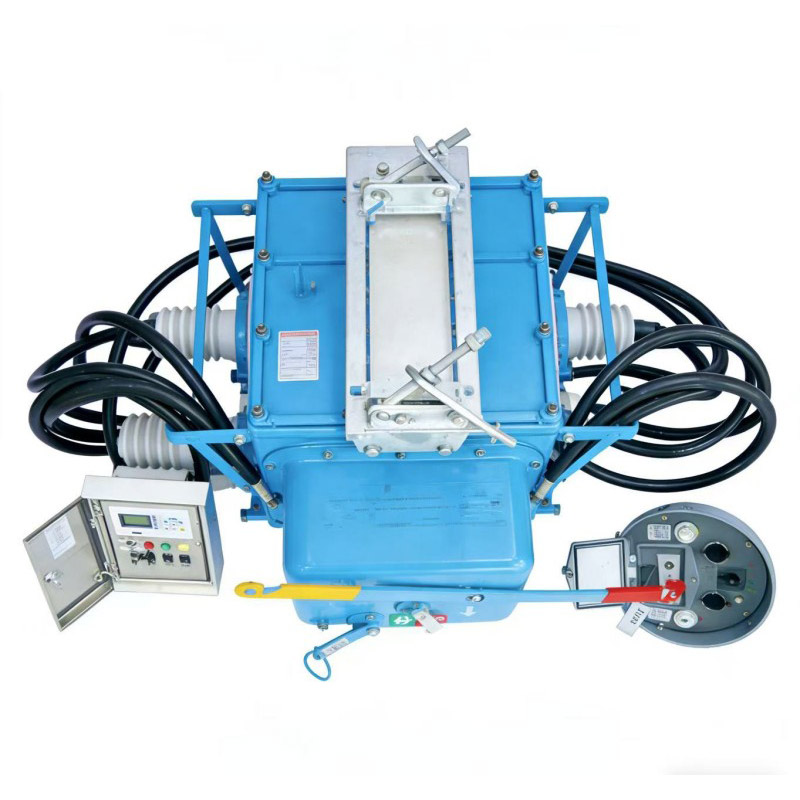

FZW28-12F 실외 경계 진공 부하 스위치는 중국 Jinhand Electrical에서 12kV/50Hz 3상 시스템용으로 제조한 제품입니다. 신뢰할 수 있는 공급업체이자 공장으로서 당사는 변전소, 산업 단지 및 전력망의 특히 빈번한 작동을 위한 부하 전류 스위칭, 단락 회로 생성 및 배전 자동화를 위한 이 스위치를 제공합니다.
1. 신뢰할 수 있는 성능: 실외 사용을 위해 설계되어 배전 시스템의 다양한 환경 조건에서 신뢰할 수 있는 작동을 보장합니다.
2.빈번한 작동 적합성: 빈번한 전환 작동이 있는 위치에 맞게 특별히 맞춤화되어 효율성과 작동 신뢰성을 향상시킵니다.
3. 다양한 응용 분야: 변전소, 산업 및 광업 기업, 도시 및 농촌 전력망에 적합하여 다양한 환경을 위한 유연한 솔루션입니다.
| 프로젝트 | 단위 | 매개변수 | ||
| 정격전압 | KV | 12 | ||
| 정격절연수준 | 1분 상용주파 내전압(Pole-to-Ground/Interrupter) | kV | 마른 | 42/48 |
| 낙뢰 충격 내전압(극 대 접지/차단기) | 젖은 | 34 | ||
| 정격 주파수 | 헤르츠 | 50 | ||
| 정격전류 | A | 630 | ||
| 정격 시간 지연 내전류 및 지속 시간 | kA/2초 | 16 | ||
| 정격 피크 내전류 | 카 | 40 | ||
| 정격 단락 전류 만들기 | 카 | 40 | ||
| 기계적 수명 | 타임스 | 10000 | ||
| 순중량 | kg | 198 | ||
1. 정격 사양: 정격 전압 12kV 및 주파수 50Hz에서 작동하며 3상 AC 배전 시스템에 이상적입니다.
2. 이중 구성 요소 설계: 안전한 작동을 위해 항공 소켓과 밀봉된 제어 케이블로 연결된 FZW28-12F 진공 로드 스위치와 컨트롤러로 구성됩니다.
3. 부하 및 단락 스위칭: 부하 전류를 스위칭하고 단락 전류를 관리할 수 있어 배전망에 대한 강력한 보호 및 자동화를 제공합니다.
1. 지능형 경계 보호: 자동 오류 식별 및 격리 기능을 통해 사용자 측 오류가 메인 그리드로 확산되는 것을 방지하여 전원 공급 장치 신뢰성을 향상시킵니다. 2.우수한 빈번한 작동 성능: 10,000회 작동의 기계적 수명으로 빈번한 전환이 필요한 배전 자동화 시나리오에 적합합니다. 3. 모듈식 조합 설계: 컨트롤러, 변류기 및 통신 모듈과 유연하게 결합하여 다양한 수준의 자동화 요구 사항을 충족할 수 있습니다. 4.완전히 밀봉된 옥외 구조: 최대 IP67의 보호 등급으로 습도, 염수 안개 및 심한 오염과 같은 열악한 환경에 적합합니다.
1. 유지 관리가 필요 없는 진공 차단기: 완전 밀봉 설계로 서비스 수명 동안 유지 관리가 필요하지 않아 유지 관리 비용이 크게 절감됩니다.
2. 모터 스프링 작동 메커니즘: 짧은 에너지 저장 시간, 낮은 에너지 소비, 강력한 적응성과 함께 AC 및 DC 전원 공급 장치를 모두 지원합니다.
3. 자가 진단 기능: 컨트롤러에는 상태 모니터링 및 오류 로깅이 포함되어 있으며 원격 쿼리를 지원하고 현장 문제 해결 시간을 단축합니다.
4. 표준화된 인터페이스 디자인: 연결, 쉬운 설치 및 시운전을 위해 항공 플러그를 사용하여 인건비와 시간 비용을 절감합니다.
1. 고강도 인클로저 구조 : 스테인레스 스틸 또는 알루미늄 아연 코팅 강철로 제작되었으며 완전히 용접되었으며 부식 및 충격에 강합니다.
2. 넓은 온도 작동 능력: -40°C ~ +70°C의 주변 온도에 적합하며 모든 지역에서 연중 작동 요구 사항을 충족합니다.
3. 신뢰할 수 있는 전기 성능: 전원 주파수 내전압 42kV(건식)/34kV(습식), 낙뢰 충격 내전압 75kV, 안정적인 절연 성능.
4. 고품질 접점 재질: 구리-크롬 합금 접점, 아크 침식 방지, 낮은 접점 저항 및 강력한 전류 전달 용량.
1.완전 자동화된 조립 라인: 주요 프로세스는 로봇 용접과 CNC 벤딩을 사용하여 제품 일관성과 정밀도를 보장합니다.
2. 종합 테스트 시스템: 각 장치는 기계적 특성 테스트, 회로 저항 테스트, 전원 주파수 내전압 테스트 및 부분 방전 감지를 거칩니다.
3. 엄격한 환경 시뮬레이션 테스트: 실제 작동 조건을 시뮬레이션하기 위해 고온/저온 교대, 염수 분무 및 진동 테스트 장비를 갖추고 있습니다.
4. 추적 가능한 품질 관리: 원자재 섭취부터 완제품 배송까지 전체 프로세스 추적 시스템을 구현합니다.
1.10년 이상 배전 장비에 집중: 진핸드전기는 부하 스위치 애플리케이션에 대한 깊은 기술 전문 지식과 광범위한 프로젝트 경험을 보유하고 있습니다.
2. 맞춤형 솔루션: 다양한 CT 구성, 통신 프로토콜 및 작동 전원 공급 장치를 포함하여 사용자 요구 사항을 기반으로 맞춤형 제품을 제공합니다.
3. 세계적으로 검증된 애플리케이션: 제품은 안정적이고 신뢰할 수 있는 작동으로 중국 전역과 해외 30여 개국의 지방 전력망에서 널리 사용됩니다.
4. 높은 비용 효율성과 빠른 납품: 대량 생산으로 비용을 절감하고 주문 기반 생산과 신속한 공급을 지원합니다.
1. 어떤 전압 레벨에 적합합니까?
정격 전압 12kV, 10kV 배전망의 경계 보호 지점에 적합합니다.
2.리모컨을 지원하나요?
예. 배전 자동화 마스터 스테이션에 통합하기 위한 옵션 GPRS/4G, 광섬유 또는 전력선 캐리어 통신입니다.
3.차단기를 교체할 수 있나요?
부하 전류 스위칭 및 단락 형성에 적합하지만 단락 차단 기능은 없습니다. 업스트림 보호와 협력해야 합니다.
4.설치를 하려면 정전이 필요합니까?
라이브 설치를 지원하지만(특수 도구 및 절차 필요) 안전을 위해 전원 끄기 설치를 권장합니다.
5.컨트롤러 전원은 어떻게 구성되나요?
옵션으로 제공되는 태양광 전원 공급 시스템을 통해 AC/DC 220V 또는 100V를 지원합니다.
