ZW32F-12(G) 중국 제조업체 Jinhand Electrical의 실외 고전압 지능형 경계 진공 회로 차단기는 10kV 배전 네트워크를 위한 여러 보호 기능을 통합합니다. 이 공장 직접 지능형 장치는 자동화, 오류 격리 및 원격 제어를 지원하며 전 세계 주요 프로젝트에 성공적으로 배포되어 높은 고객 호평을 받고 있습니다.
1. 다기능 장치: ZW32F-12(G)는 진공 회로 차단기, 경계 회로 차단기, 단면화 장치 등 다양한 기능을 통합하여 작동 효율성과 다양성을 향상시킵니다.
2.고급자동화 : 원격관리, 보호제어, 통신기능을 갖추고 있어 배전망을 자동으로 모니터링하고 제어할 수 있습니다.
3. 효과적인 오류 감지: 밀리암페어 수준의 제로 시퀀스 전류 및 간 단락 회로 오류를 정확하게 감지할 수 있어 신속한 오류 격리가 가능하고 시스템 신뢰성이 향상됩니다.
| 프로젝트 | 단위 | 매개변수 | ||
| 정격전압 | kV | 12 | ||
| 정격주파수 | 헤르츠 | 50 | ||
| 정격전류 | A | 630、1250 | ||
| 정격단락차단전류 | 카 | 16 | 20 | |
| 정격 단시간 내전류 | 16 | 20 | ||
| 정격피크 내전류(피크) | 40 | 50 | ||
| 정격 단기 기간 | S | 4 | ||
| 정격단락투입전류(피크) |
|
50 | ||
| 1min 상용주파 내전압 | 단계에서 단계로, 지상에서 지상으로 | kV | 42 | |
| 골절 | 48 | |||
| 번개 전류 내전압 | 단계에서 단계로, 지상에서 지상으로 | 75 | ||
| 골절 | 85 | |||
| 정격 작동 순서 |
|
O-0.3S-CO-180S-CO | ||
| 정격 전류 차단 시간 | 타임스 | 10000 | ||
| 정격 단락 전류 차단 시간 | 50 | |||
| 기계적 수명 | 30000 | |||
| 2차 회로(전자 장치 제외)의 상용주파 내전압 1분 | V | 2000 | ||

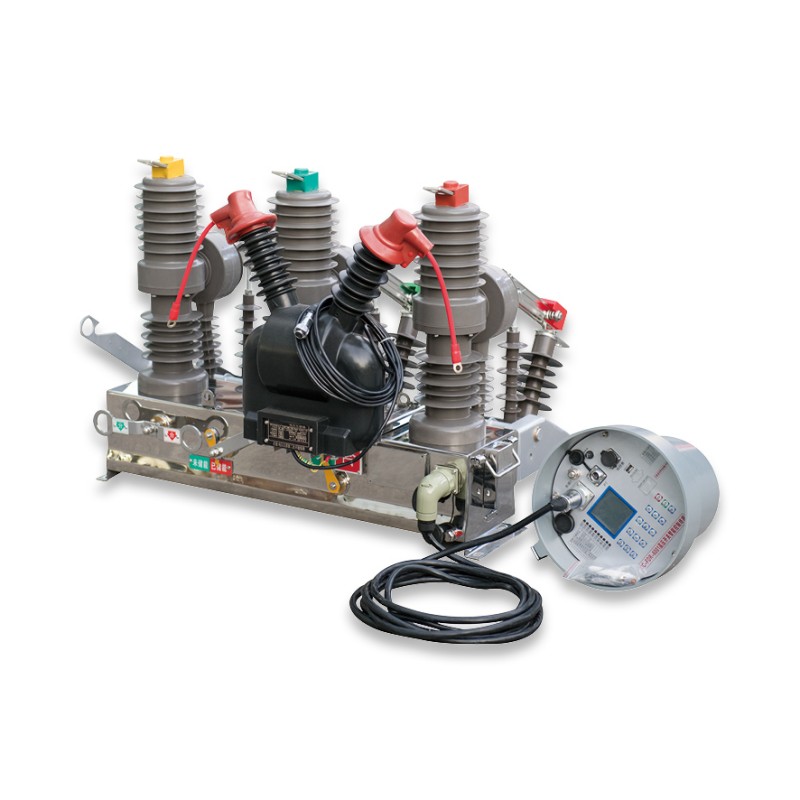

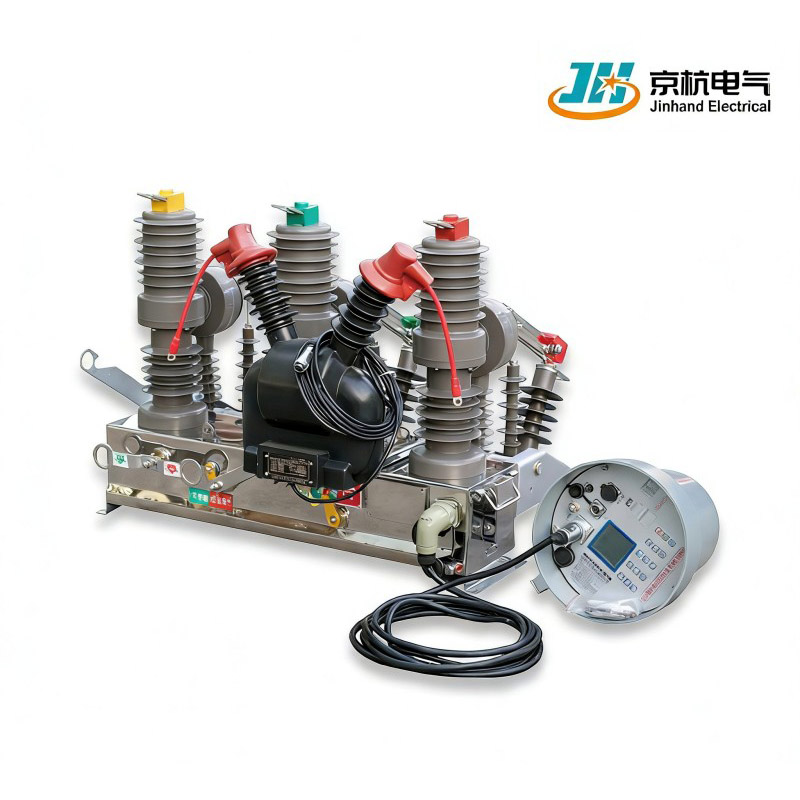

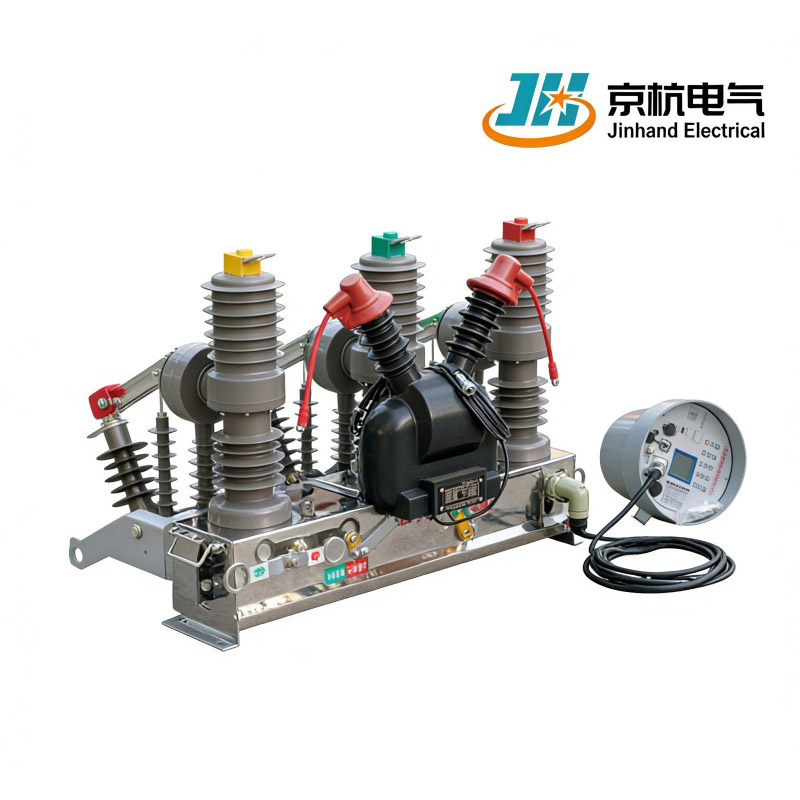

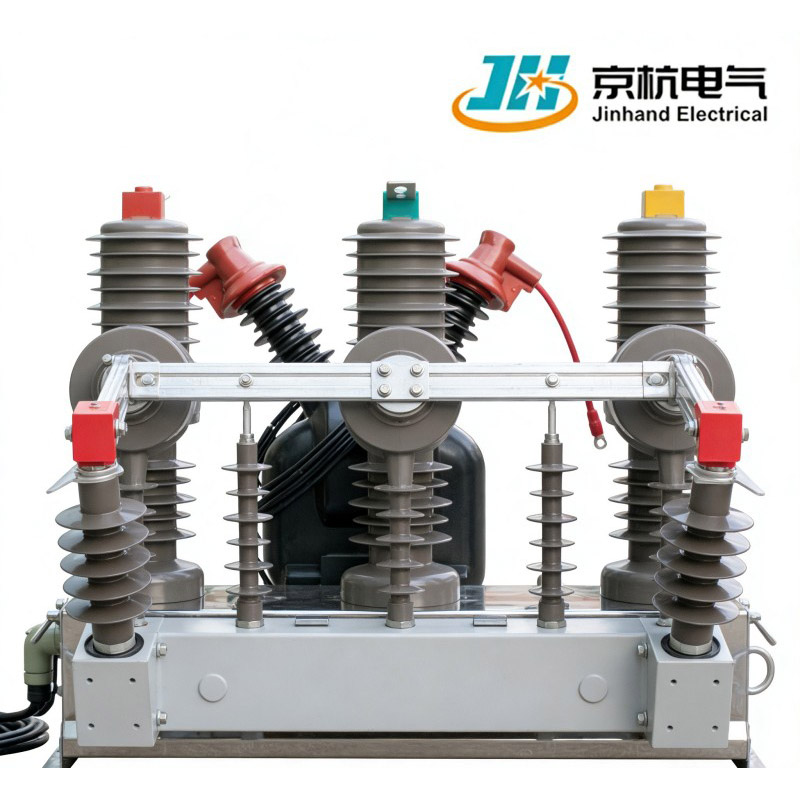

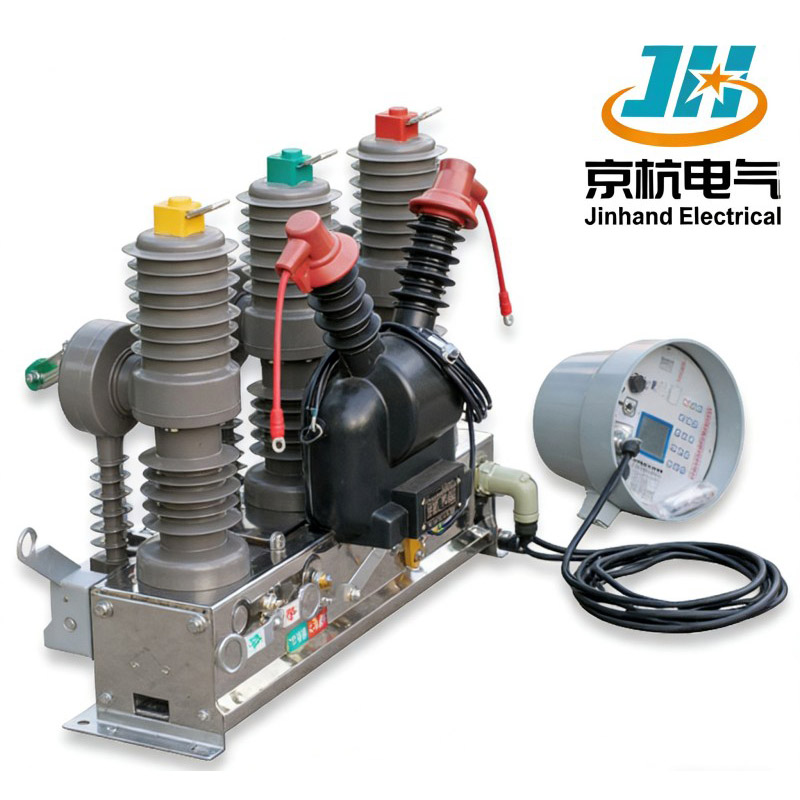

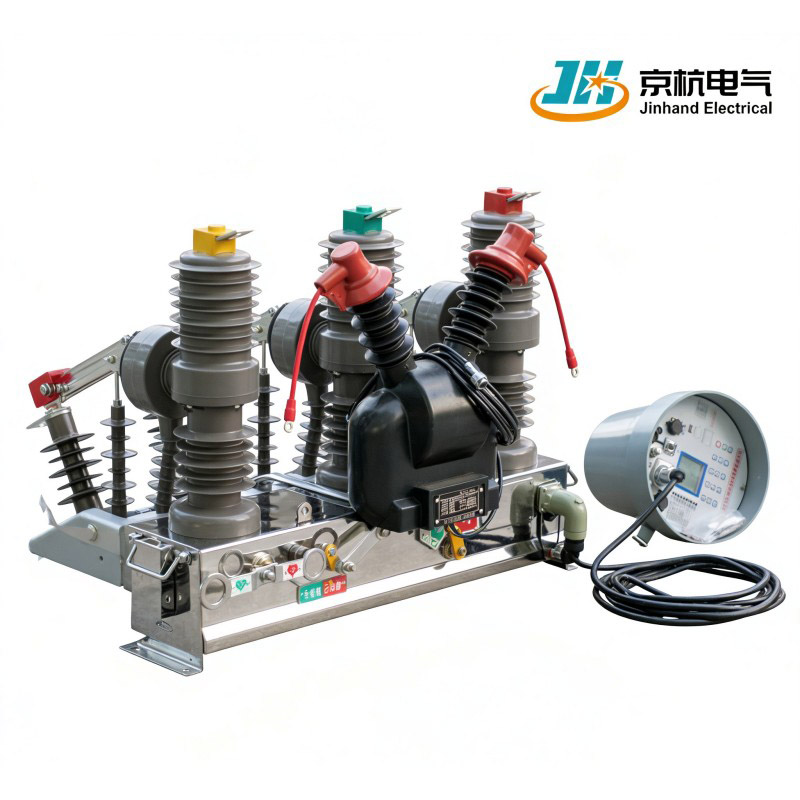

1. 견고한 구조: 진공 경계 회로 차단기 본체, MGK16 컨트롤러 및 외부 전압 변압기의 세 가지 주요 부품으로 구성되어 다양한 응용 분야에서 포괄적인 성능을 보장합니다.
2. 폭넓은 적용 가능성: 10kV 도시 및 농촌 배전 네트워크에 적합하며 분할된 절연 스위치, 접촉 스위치 및 부하 할당을 위한 자동 전환 장치로 작동합니다.
3. 규정 준수: GB1984, GB/T17215 및 GB17201과 같은 확립된 표준을 충족하여 배전 시스템의 안정적이고 안전한 작동을 보장합니다.
1. 통합 다기능 설계: 진공 회로 차단기, 경계 회로 차단기 및 단면화 기능을 결합하여 부하 분산, 오류 격리, 원격 제어 및 기타 다양한 애플리케이션을 가능하게 합니다.
2. 고정밀 오류 감지: 밀리암페어 수준의 제로 시퀀스 전류 및 상간 단락 오류를 감지할 수 있으며, 높은 감도와 안정적인 작동을 갖춘 소전류 접지 시스템에 적합합니다.
3. 고급 자동화 지원: 원격 관리, 보호 제어 및 통신 기능을 갖춘 지능형 컨트롤러(MGK16)가 내장되어 배전 자동화 애플리케이션을 지원합니다.
4. 광범위한 적용 가능성: 10kV 도시 및 농촌 배전 네트워크에 적합하며 분할 절연 스위치, 타이 스위치 및 자동 부하 전송 장치로 작동합니다.
5. 여러 표준 준수: GB1984, GB/T17215 및 GB17201과 같은 표준을 충족하여 안전하고 안정적인 작동을 보장합니다.
1. 유지 관리가 필요 없는 진공 중단: 진공관은 밀봉된 수명이 길고 아크 소화 매체 교체가 필요하지 않아 유지 관리 작업량과 비용이 크게 줄어듭니다.
2. 모듈식 작동 메커니즘: 스프링 또는 영구 자석 메커니즘은 빠른 교체를 위한 모듈식 설계를 갖추고 가동 중지 시간을 최소화합니다.
3. 상태 모니터링 및 경고: 선택적인 온라인 모니터링 모듈은 기계적 특성, 전기 수명 및 예측 유지 관리를 위한 기타 매개변수를 실시간으로 추적하는 기능을 제공합니다.
1. 진공 차단기의 정밀 조립: 자동화된 용접 및 헬륨 누출 감지 프로세스를 활용하여 진공 무결성 및 차단 성능의 장기적인 안정성을 보장합니다.
2. 지능형 컨트롤러의 완전 자동화된 테스트: 컨트롤러 생산 라인은 자동화된 교정, 기능 테스트 및 통신 프로토콜 검증 기능을 갖추고 있습니다.
3.완전한 노화 및 환경 테스트: 완제품은 배송 시 신뢰성을 보장하기 위해 고온 노화, 저온 시동, 습열 사이클링 및 기타 환경 적응성 테스트를 거칩니다.
1.Oil-Free 및 Gas-Free Eco-Design: SF₆ 또는 기타 온실 가스가 없는 진공 차단 기술을 활용합니다. 단열 구조는 환경 친화적이고 신뢰할 수 있습니다.
2. 저전력 지능형 대기: 컨트롤러는 저전력 칩과 전원 관리 기술을 사용하며 대기 전력 소비는 5W 미만입니다.
3. 긴 수명과 재활용 가능한 구조: 주요 금속 부품은 재활용이 가능합니다. 제품 디자인 수명은 20년 이상입니다.
1. 지능형 경계 회로 차단기 전문: 수년간의 R&D 및 프로젝트 구현 경험을 바탕으로 여러 지역의 유통 네트워크에 성숙하게 적용된 제품을 보유하고 있습니다.
2.완전한 배전자동화 솔루션 : 차단기, FTU, 통신단말, 주국 시스템 등을 포함한 통합 서비스를 제공합니다.
3. 엄격한 품질 및 표준 준수: State Grid 및 Southern Power Grid 관련 테스트 및 그리드 액세스 요구 사항에 의해 인증된 제품입니다.
4. 글로벌 프로젝트 납품 역량: 다국적 프로젝트 수행 경험과 현지화된 서비스 지원을 바탕으로 30여 개국에 제품을 수출하고 있습니다.
Q1: 소전류 접지 시스템에 적합합니까?
A: 예. 소전류 접지 시스템용으로 특별히 설계되었으며 정밀한 접지 오류 격리를 위해 밀리암페어 수준의 제로 시퀀스 전류를 감지할 수 있습니다.
Q2: 컨트롤러가 무선 통신을 지원합니까?
A: 광섬유 적용 범위가 없는 지역에서는 옵션 4G/5G, NB-IoT 및 기타 무선 통신 모듈을 지원합니다.
Q3: 변조 방지 기능이 있나요?
A: 옵션 계량 및 변조 방지 모듈은 양방향 계량 및 비정상적인 전력 소비 모니터링을 지원합니다.
Q4: 기존 유통 자동화 마스터 스테이션과 통합할 수 있습니까?
A: IEC 60870-5-101/104 및 DNP3.0과 같은 표준 프로토콜을 지원하여 국내외 주류 마스터 스테이션 시스템과 원활하게 통합할 수 있습니다.
1. 솔루션 설계 및 설정 계산: 시스템 배선 설계, 보호 설정 계산, 통신 계획을 포함한 기술 지원을 제공합니다.
2. 현장 설치 및 시운전 서비스: 현장 설치 안내, 기능 시운전 및 시스템 통합을 위해 엔지니어가 제공됩니다.
3. 운영 교육 및 지식 이전: 완전한 기술 문서와 함께 제품 운영, 유지 관리, 결함 진단 및 문제 해결에 대한 교육을 제공합니다.
4. 전체 수명주기 기술 지원: 원격 진단, 소프트웨어 업그레이드, 예비 부품 공급 및 수명 연장 개조 서비스를 제공합니다.
