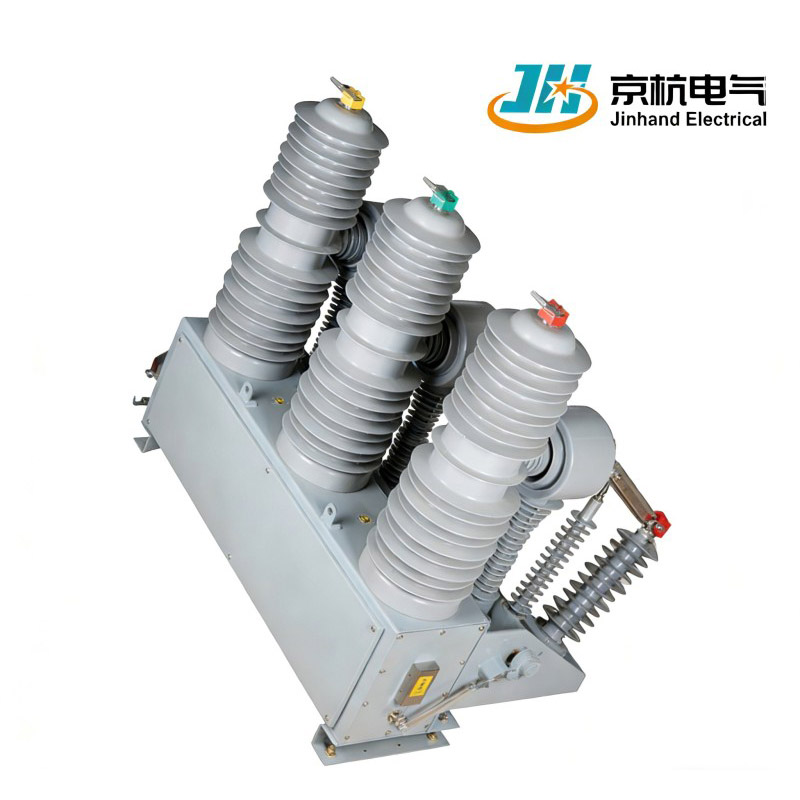

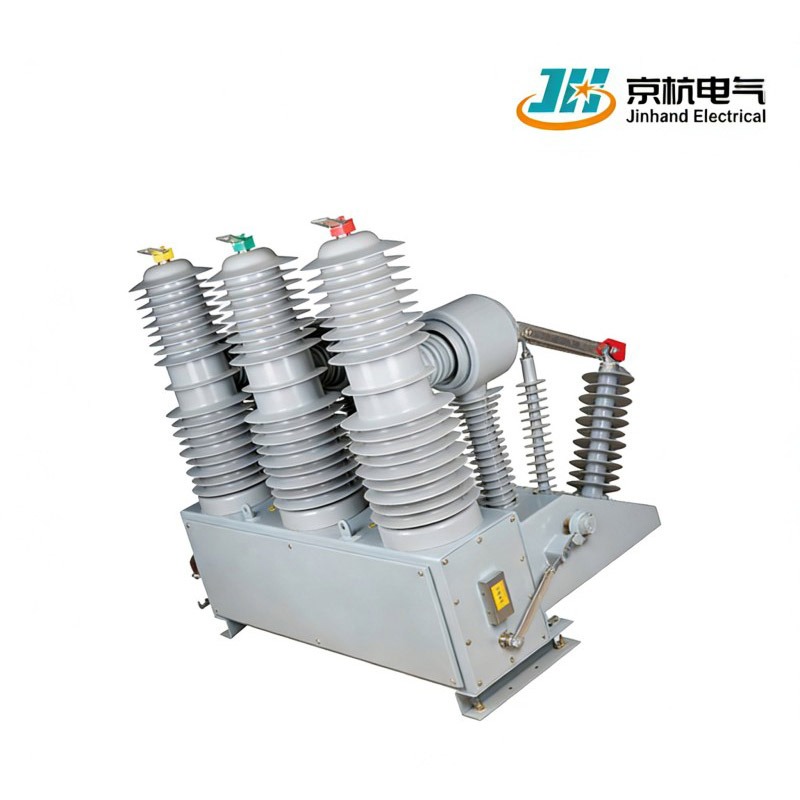

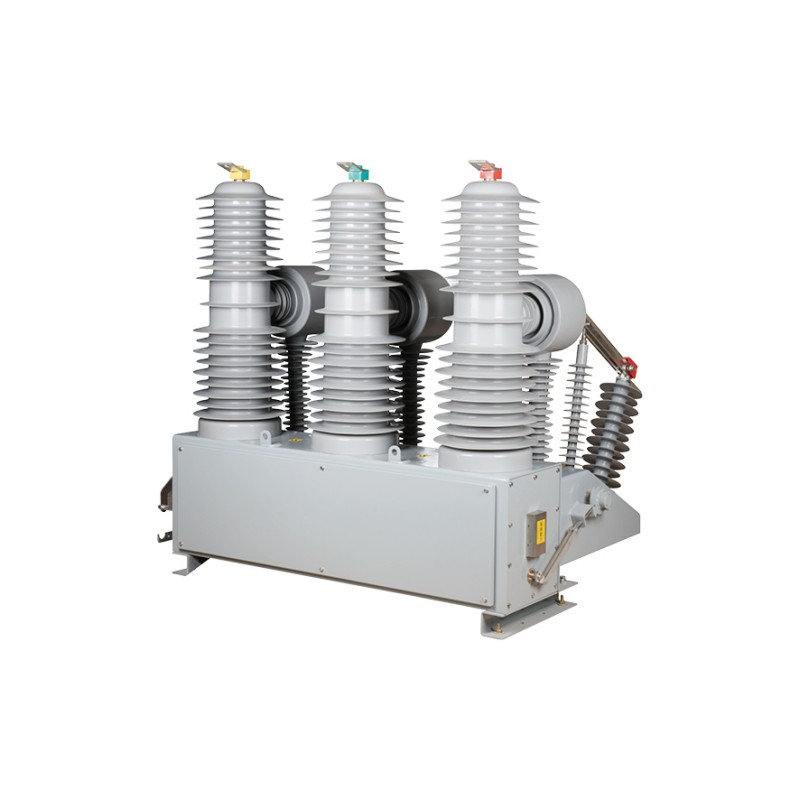

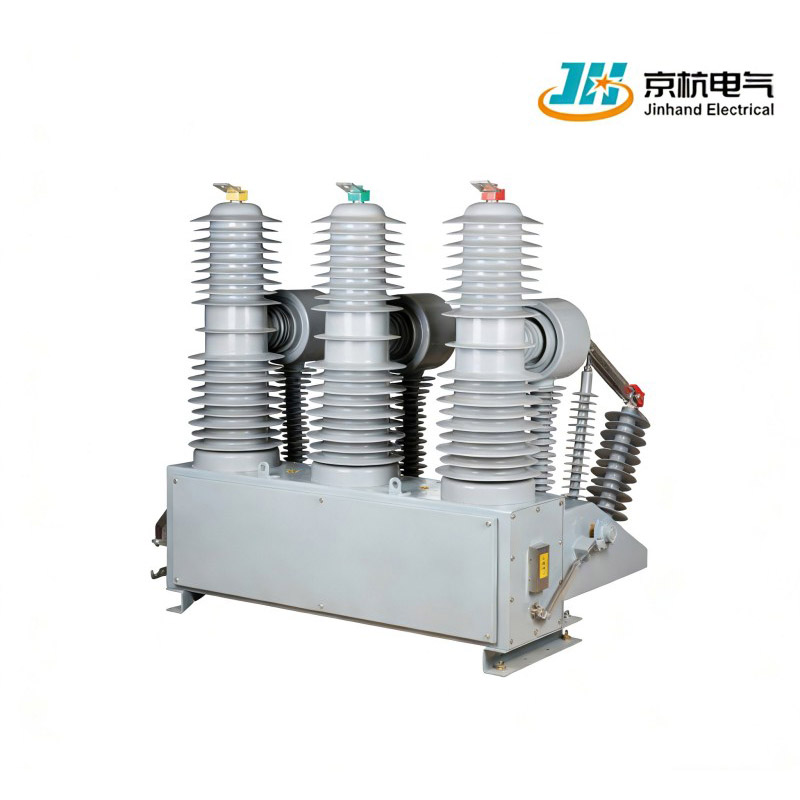

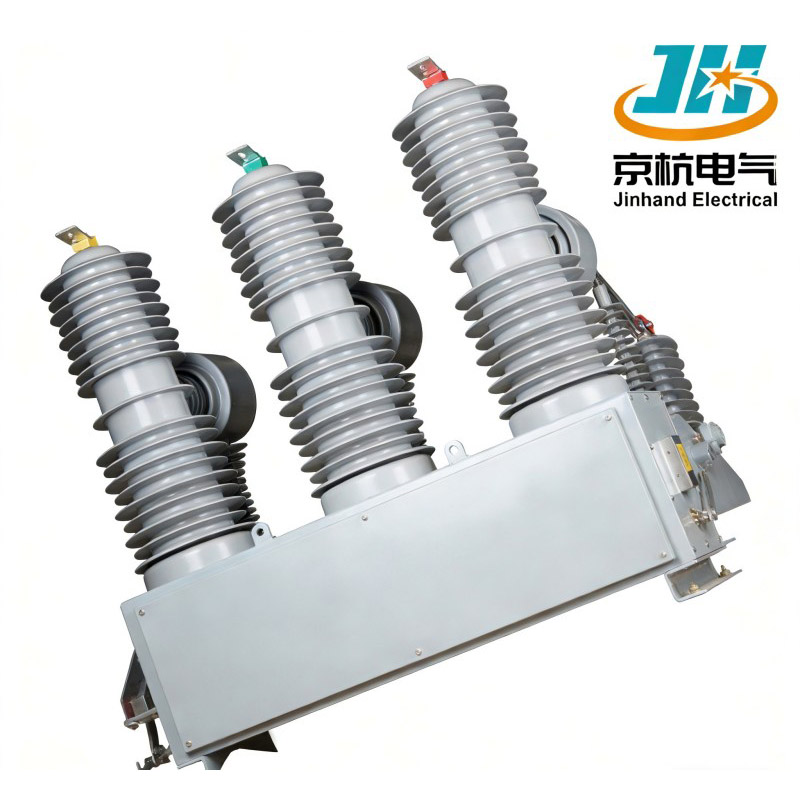

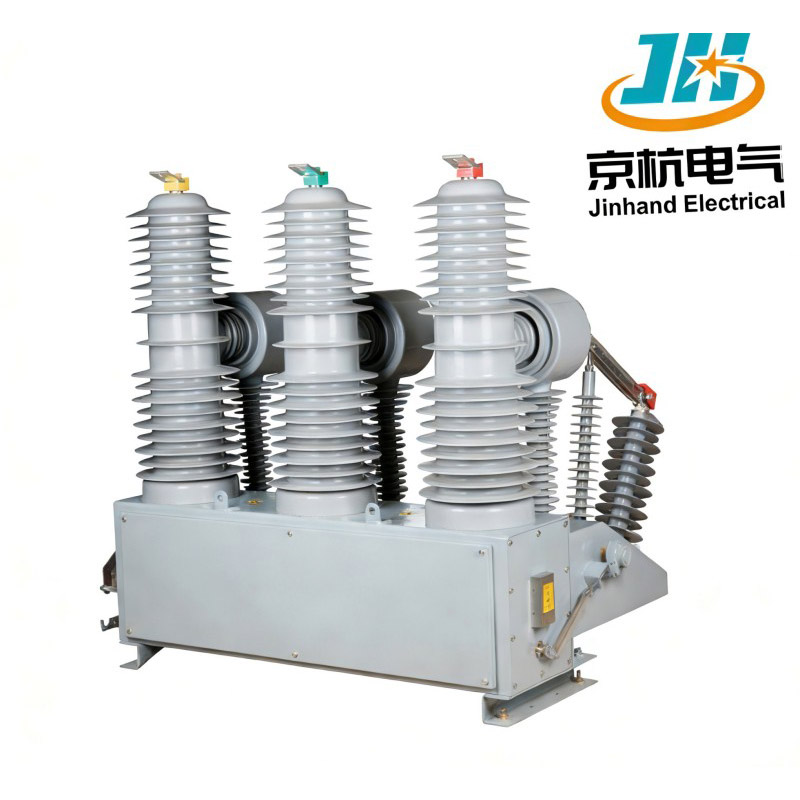

ZW32-40.5FG 실외 HV 진공 회로 차단기는 중국 최고의 제조업체인 Jinhand Electrical이 공급합니다. 구성 가능한 변류기가 포함된 소형 강철 설계가 특징인 이 공장 직접 솔루션은 중전압 오버헤드 그리드의 부하, 과부하 및 단락 전류를 안정적으로 차단합니다. 글로벌 영향력이 커짐에 따라 우리는 세계적인 파트너십을 환영합니다.
1.소형화된 디자인: ZW32-40.5FG는 컴팩트한 디자인을 특징으로 하여 효과적인 성능을 유지하면서 공간이 제한된 지역에 설치하는 데 적합합니다.
2. 견고한 구조 : 고품질 강철 케이스로 제작되어 가혹한 야외 조건에 대한 내구성과 보호를 보장합니다.
3. 사용자 정의 옵션: 사용자 요구 사항에 따라 선택 가능한 변류기를 통해 유연성을 제공하여 맞춤형 애플리케이션이 가능합니다.
| 프로젝트 | 단위 | 매개변수 |
| 정격전압 | kV | 40.5 |
| 정격전류 | A | 1250/1600 |
| 정격주파수 | 헤르츠 | 50 또는 60 |
| 1분 동안의 상용주파 내전압(습식)(건식)상간, 접지/파괴 | kV | 8095/95 |
| 접지/차단까지의 위상간 뇌임펄스 내전류(피크) | kV | 185 |
| 정격단락차단전류 | 카 | 25/31.5 |
| 정격단락투입전류(피크) | 카 | 63/80 |
| 정격 피크 내전류 | 카 | 63/80 |
| 4초 동안의 단시간 내전류 | 카 | 25/31.5 |
| 정격사용주기 |
|
O-0.1s-CO-3s-CO-6sCO-60s 분할 병합 및 분할을 위한 복원 |
| 정격 단락 전류 차단 시간 | 타임스 | 30 |
| 기계적 수명 | 타임스 | 10000 |
| 메커니즘 제어 전압 | V | AC/DC220 |
| 2차 회로의 1min 상용주파 내전압 | kV | 2 |
1. 통합 구성 요소: 통합된 밀봉 극, 변류기, 작동 메커니즘 및 보호 상자로 구성되어 완전하고 효율적인 솔루션을 제공합니다.
2.다용도 사용: 부하 전류, 과부하 전류 및 단락 전류를 효과적으로 차단 및 폐쇄할 수 있는 중간 전압 가공 전력망용으로 설계되었습니다.
3. 절연 스위치 호환성: 절연 스위치를 장착할 수 있어 다양한 배전 요구 사항에 맞게 작동 안전성과 기능이 향상됩니다.
1. 고전압 애플리케이션을 위한 컴팩트한 설계: 공간 요구 사항을 최소화하는 컴팩트한 구조로 40.5kV 중압 가공선에 적합하며 공간이 제한된 실외 변전소에 이상적입니다.
2. 고도로 통합된 구조: 밀봉된 극, 변류기, 작동 메커니즘 및 보호 인클로저를 하나의 장치로 결합하여 설치가 쉽고 전반적인 신뢰성이 높습니다.
3. 강력한 차단 및 내구력: 정격 단락 차단 전류는 최대 25/31.5kA, 정격 피크 내 전류는 63/80kA로 단락 전류가 높은 시스템에 적합합니다.
4. 유연한 변류기 구성: 사용자 요구 사항에 따라 다양한 비율과 정확도 등급의 변류기를 선택할 수 있으며 측정 및 보호 기능을 모두 지원합니다.
5. 확장 가능한 단로기 기능: 눈에 보이는 격리 기능을 제공하는 보조 단로기를 장착할 수 있어 유지 관리 작업 중 안전성이 향상됩니다.
1. 유지보수가 필요 없는 밀봉형 폴 설계: 평생 동안 완전히 밀봉된 진공 차단기 및 절연 구조로 유지보수가 필요 없으며 운영 비용이 절감됩니다.
2. 모듈형 부품 교체: 메커니즘, 변류기, 컨트롤러 등 핵심 모듈을 독립적으로 교체할 수 있어 수리 시간이 단축됩니다.
3. 지능형 상태 모니터링 옵션: 기계 특성, 전기 수명 및 기타 데이터를 실시간으로 추적하여 예측 유지 관리가 가능한 온라인 모니터링 모듈 추가를 지원합니다.
1. 중장비 전문 포장 : 충격 방지 및 습기 방지 기능이 있으며 장거리 해상 및 육상 운송에 적합한 강철 목재 구조 포장을 사용합니다.
2.표준화된 설치 액세서리: 다양한 기초 설치 방법을 지원하는 완전한 장착 브래킷, 커넥터 및 접지 장치 세트가 제공됩니다.
3. 글로벌 프로젝트 납품 경험: 30개국 이상으로 제품을 수출하고 국제 운송 및 통관 프로세스에 익숙하며 현장 기술 지도가 가능합니다.
1.완전히 밀봉된 강철 인클로저: 부식 방지 표면 처리, 최대 IP67의 보호 등급, 강한 내후성을 갖춘 용접된 고품질 강철 플레이트로 제작되었습니다.
2. 넓은 주파수 적응성: 국내 및 국제적으로 다양한 그리드 주파수 요구 사항에 적합한 50Hz 및 60Hz 시스템을 모두 지원합니다.
3. 높은 절연 성능 : 습식 내전압 80 / 95kV, 건식 내전압 95kV, 낙뢰 충격 내전압 185kV로 안정적인 절연을 보장합니다.
1. 사내 진공 차단기 밀봉: 구리-크롬 접점 재료와 자동화된 일회성 밀봉 프로세스를 사용하여 차단 성능과 수명을 보장합니다.
2. 변류기의 통합 주조: 변압기와 극은 높은 절연 강도, 습기에 대한 저항성 및 오염 방지를 위해 에폭시 수지로 진공 주조됩니다.
3.완전 자동화된 기계적 특성 테스트: 각 장치는 안정적인 작동을 보장하기 위해 닫힘/열림 시간, 속도 및 이동을 포함한 기계적 특성 테스트를 거칩니다.
1. 자체 제어 핵심 구성 요소: 진공 차단기, 작동 메커니즘 및 지능형 컨트롤러와 같은 핵심 구성 요소가 독립적으로 개발되어 공급망 안정성과 보안을 보장합니다.
2. 글로벌 품질 공급업체와의 파트너십: ABB 및 Siemens와 같은 국제 부품 공급업체와의 장기적인 협력을 통해 중요 부품의 품질이 보장됩니다.
3. 유연한 생산 및 빠른 응답: 특수 프로젝트 요구 사항에 대한 신속한 대응을 위해 정격 전류, CT 비율, 작동 전원 공급 장치 등의 사용자 정의를 지원합니다.
1.중고압 실외차단기 전문 생산업체: 40.5kV 진공차단기의 검증된 연구개발 및 양산능력.
2.완전한 제품 인증 시스템: KEMA, CE 등 국제 인증을 통해 국가의 권위 있는 테스트 기관에서 형식 테스트를 거쳤습니다.
3.시스템 통합 및 엔지니어링 지원 기능: 회로 차단기, 단로기, 서지 방지기 및 지능형 터미널을 포함한 완벽한 실외 배전 장비를 제공합니다.
4.글로벌 서비스 네트워크: 현지 설치 지침, 교육 및 애프터 서비스 지원을 제공하는 여러 국가의 서비스 지점입니다.
