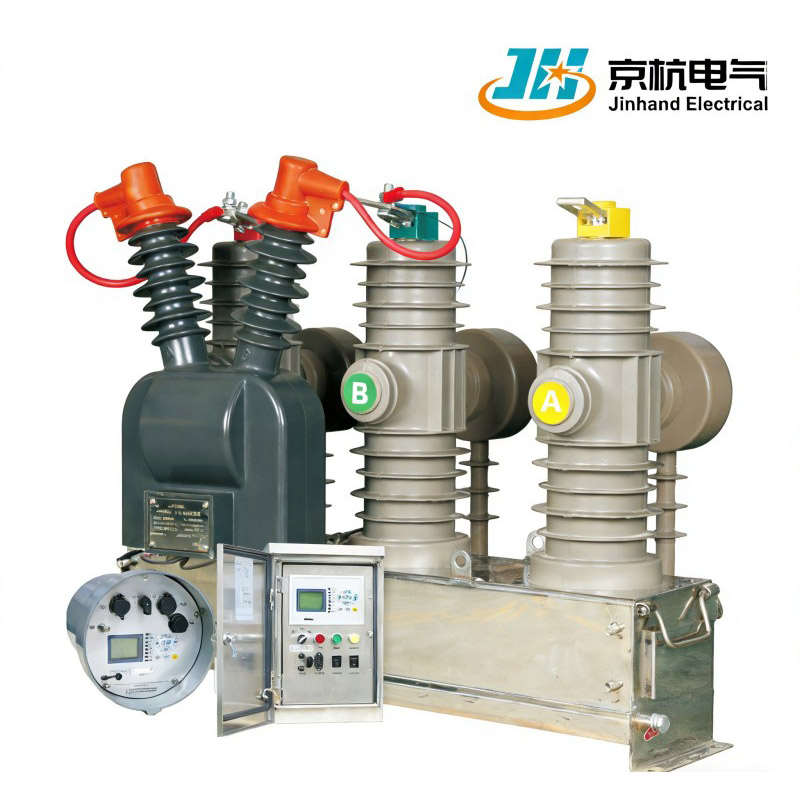

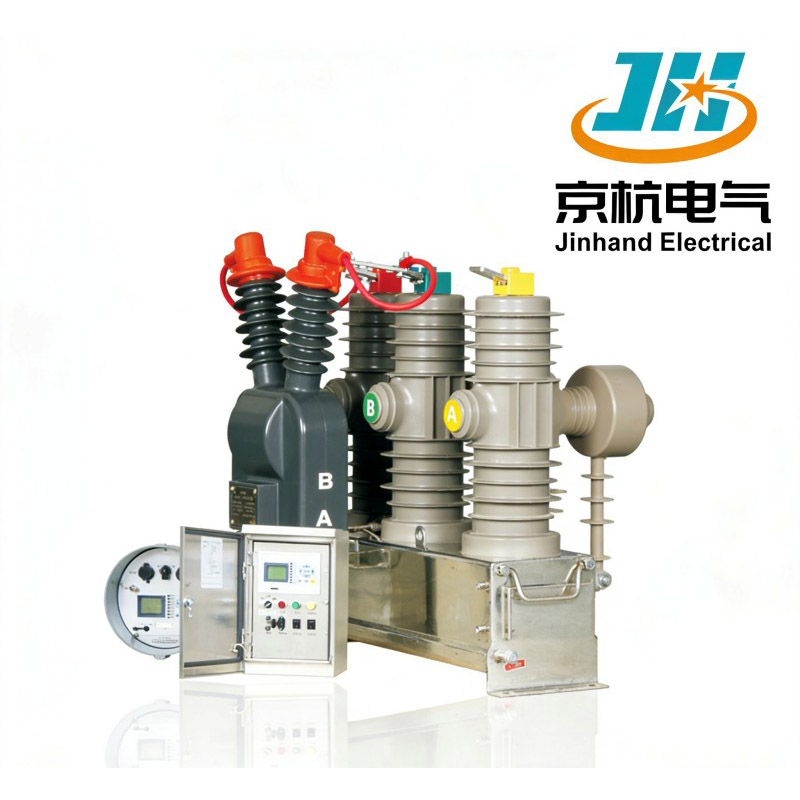

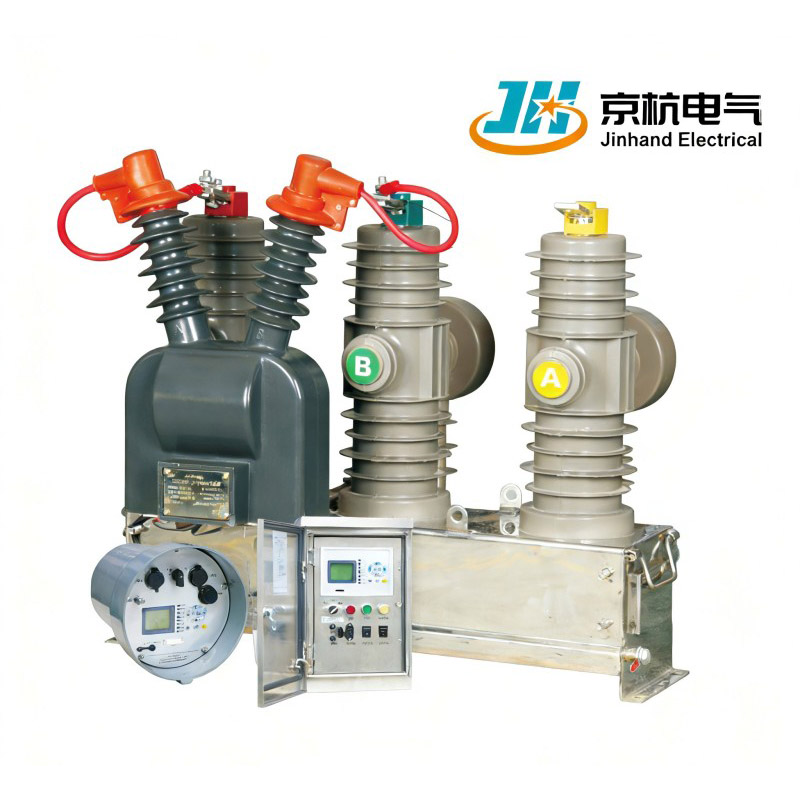

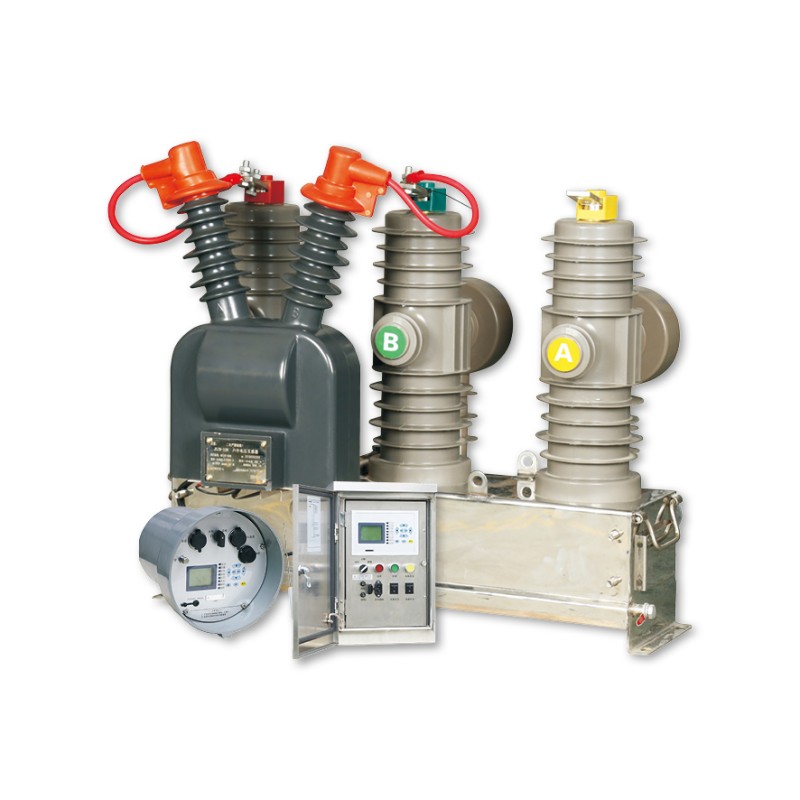

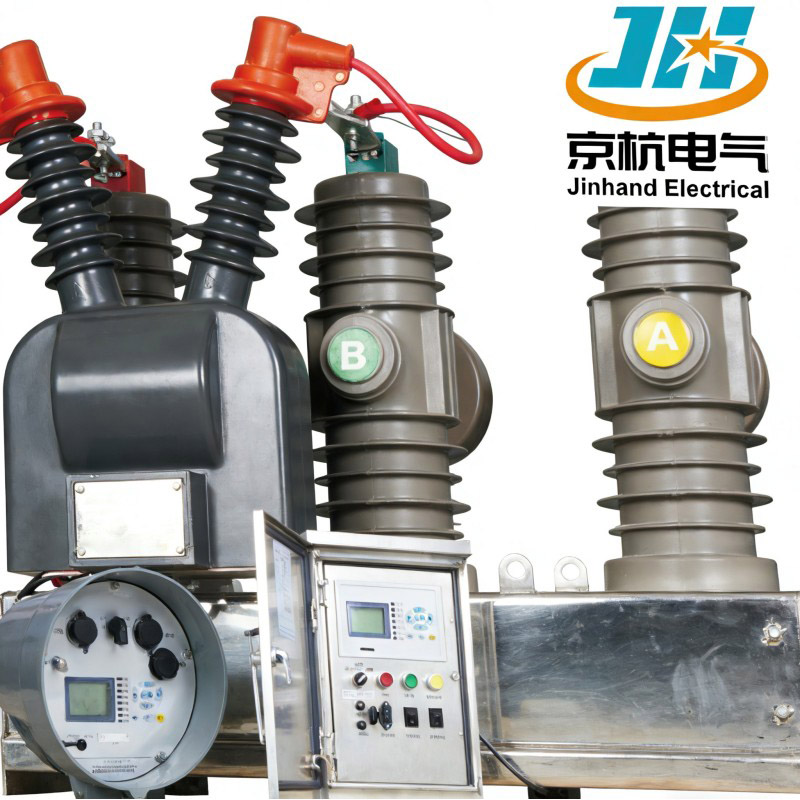

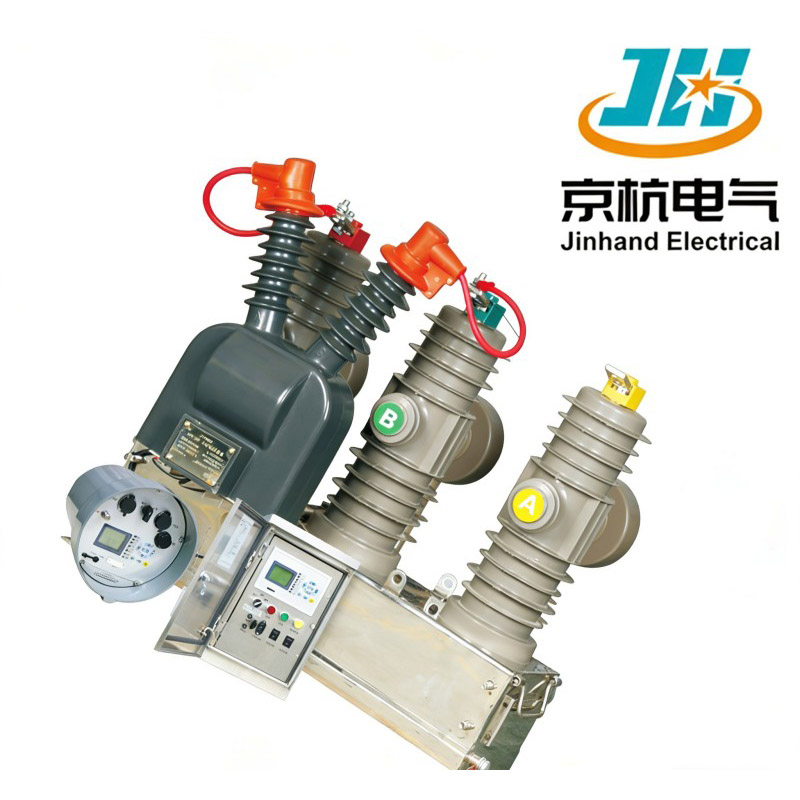

ZW43-12 중국 Jinhand Electrical의 실외 설치형 고전압 진공 회로 차단기는 12kV/50Hz 3상 시스템용으로 설계된 ZW32의 소형 업그레이드 버전입니다. 신뢰할 수 있는 제조업체이자 공급업체인 당사의 공장 직접 차단기는 도시 및 농촌 배전망에서 부하, 과부하 및 단락 전류의 안정적인 스위칭 및 차단을 보장합니다.
1. 컴팩트한 디자인: ZW43-12는 ZW32 회로 차단기의 더욱 컴팩트한 버전으로, 제한된 공간에 더 쉽게 설치하고 통합할 수 있습니다.
2.신뢰할 수 있는 보호: 부하 전류, 과부하 및 단락 전류를 효과적으로 전환하고 차단하여 시스템 안전을 보장합니다.
3. 다양한 용도: 도시 및 농촌 배전 시스템 모두에 적합하여 다양한 환경에서 유용성을 향상시킵니다.
| 프로젝트 | 단위 | 매개변수 | ||
| ZW43-12/630-16 | ZW43-12/630-20 | |||
| 정격전압 | kV | 12 | ||
| 정격전류 | A | 630 | ||
| 정격 단락 차단 전류 | 카 | 16 | 20 | |
| 정격단락투입전류(피크) | 40 | 50 | ||
| 정격 피크 내전류 | 40 | 50 | ||
| 정격 단시간 전류 | 16 | 20 | ||
| 정격 단락 기간 | S | 4 | ||
| 정격 절연 수준 | 낙뢰 충격 내전압(피크) | kV | 상간, 상간:75, 차단기:85. | |
| 1분 상용주파 내전압 | 상간, 상간:42, 차단기:48 | |||
| 정격 작동 순서 |
|
열림-0.3s-닫힘/열림-180s-닫힘/열림(전기 작동 메커니즘) | ||
| 정격 단락 전류 차단 작동 | 타임스 | 30 | ||
| 기계적 수명 | 10000 | |||
| 정격사용전압(개폐코일) | V | DC220,110,AC220 | ||
| 이동 및 고정 접점의 허용 누적 마모 두께 | mm | 3 | ||
| 과전류 릴리스 정격 전류 | A | 5 | ||
| 변류기 비율 |
|
200/5400/5630/5 | ||
| 접촉 간격 | mm | 9±1 | ||
| 초과 여행에 문의 | 2.0초 | |||
| 평균 개방 속도 | 밀리미터/초 | 1.2±0.2 | ||
| 평균 마감 속도 | 0.6±0.2 | |||
| 영업 시간 | ms | 15~50 | ||
| 폐관 시간 | 25~80 | |||
| 마감 바운스 시간 | ≤2 | |||
| 3상 개폐 동기화 | ≤2 | |||
| 위상 회로당 DC 저항 | μΩ | ≤80 | ||
| 에너지 저장 모터 | 정격전압 | V | DC/AC 220 | |
| 정격 출력 | W | 70 | ||
| 에너지 저장 시간 | S | ≤8 | ||
| 무게 | kg | 90 | ||
1. 정격 사양: 주파수 50Hz, 정격 전압 12kV의 3상 AC 시스템용으로 설계되어 표준 전기 네트워크와의 호환성을 보장합니다.
2. 고전압 성능: 고전압 애플리케이션용으로 특별히 설계되어 실외 환경에서 강력한 성능을 제공합니다.
3.진공 기술: 진공 차단 기술을 활용하여 기존 회로 차단기에 비해 신뢰성을 높이고 유지 관리 필요성을 줄입니다.
1. 컴팩트한 업그레이드 디자인: ZW32 시리즈를 기반으로 크기와 무게가 더욱 최적화되어 도시 배전 네트워크 및 소형 변전소와 같이 공간이 제한된 환경의 옥외 설치에 적합합니다.
2. 통합 지능형 보호: 옵션인 스마트 컨트롤러는 과전류, 급속 차단 및 재폐로 기능을 지원하여 자동화된 보호 및 원격 모니터링을 가능하게 합니다.
3. 강력한 환경 적응성: 도시 및 농촌 전력망, 산업 및 광산 시설, 재생 에너지 발전소를 포함한 다양한 시나리오, 특히 자주 작동하는 응용 분야에 적합합니다.
4. 안전하고 신뢰성: 강력한 차단 용량, 낮은 스위칭 과전압, 화재 또는 폭발 위험이 없는 진공 아크 소화 기술을 활용합니다.
1. 긴 서비스 수명 설계: 10,000회 작동의 기계적 수명, 전기적 수명은 30회 정격 단락 차단 작동을 충족하여 교체 빈도를 크게 줄입니다.
2. 유지보수가 필요 없는 차단기: 완전 밀봉된 진공 차단기에는 검사나 매체 교체가 필요하지 않아 유지 관리 작업량과 비용이 절감됩니다.
3. 모듈식 액세서리: 변류기 및 작동 메커니즘은 모듈식 설계를 갖추고 있어 고장 발생 시 신속하게 교체할 수 있고 정전 시간을 최소화할 수 있습니다.
4. 낮은 에너지 소비 작동: 저장 모터 전력은 70W에 불과하고 에너지 효율적이며 다양한 전원(AC/DC)과 호환됩니다.
1.3극 공통 인클로저 컴팩트 레이아웃: 분할형 구조에 비해 설치가 간단하고 공간이 덜 필요합니다.
2. 모터 스프링 작동 메커니즘 : 통합 설계는 전기 및 수동 작동, 에너지 저장 시간 ≤8 초, 빠른 응답을 모두 지원합니다.
3. 스마트 통신 인터페이스: RS485/광섬유 통신 옵션은 IEC 61850 및 DNP3.0과 같은 프로토콜을 지원하여 유통 자동화 시스템으로의 통합을 촉진합니다.
4. 사용자 친화적인 디버깅 인터페이스: 매개변수 설정, 이벤트 로깅 및 오류 쿼리를 위한 로컬 LCD 디스플레이와 키패드가 장착되어 있습니다.
1. 어떤 시스템 전압에 적합합니까?
정격 전압 12kV, 10kV 배전 시스템에 적합합니다.
2.수동조작을 지원하나요?
전기 및 수동 작동을 모두 지원하며 비상 또는 디버깅 목적으로 수동 기능을 사용할 수 있습니다.
3.자주 사용하는 애플리케이션에 사용할 수 있나요?
10,000회 작동의 기계적 수명은 중간 주파수 배전선 작동에 적합합니다.
4. 펌핑 방지 기능이 있나요?
컨트롤러에는 결함이 있는 라인에서 여러 번 재폐로가 발생하는 것을 방지하는 펌핑 방지 회로가 포함되어 있습니다.
5.어떤 설치 방법을 사용할 수 있나요?
기둥 장착, 플랫폼 장착 또는 스위치기어에 통합을 지원합니다.
1.기술 지원: 무료 선택 안내, 도면 설계 및 설치/시운전 지침.
2. 교육 서비스: 현장 또는 온라인 제품 작동 및 유지 관리 교육이 가능합니다.
3.신속한 대응 메커니즘: 연중무휴 서비스 핫라인, 원격 진단 및 현장 긴급 수리 지원.
10년 이상의 집중적인 성장을 통해 Jinhand는 중국 최고의 전기 장비 제조업체 및 공급업체 중 하나로 자리매김했습니다. 우리 공장은 다양한 첨단 기술과 시설을 채택하고 있으며, 중국에서 제조된 고품질의 비용 효율적인 제품을 구입하시기 바랍니다.
