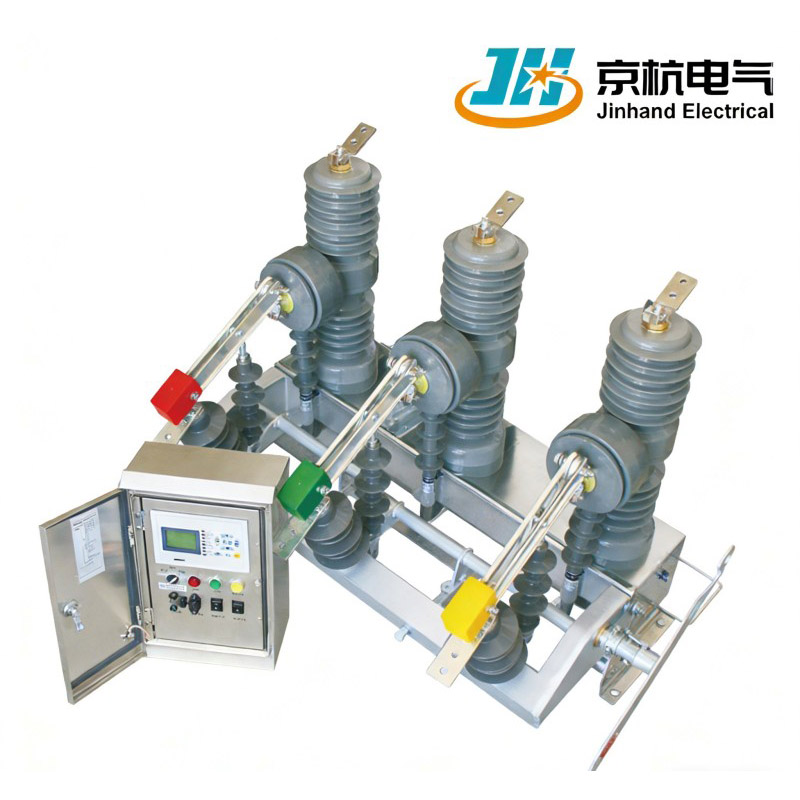

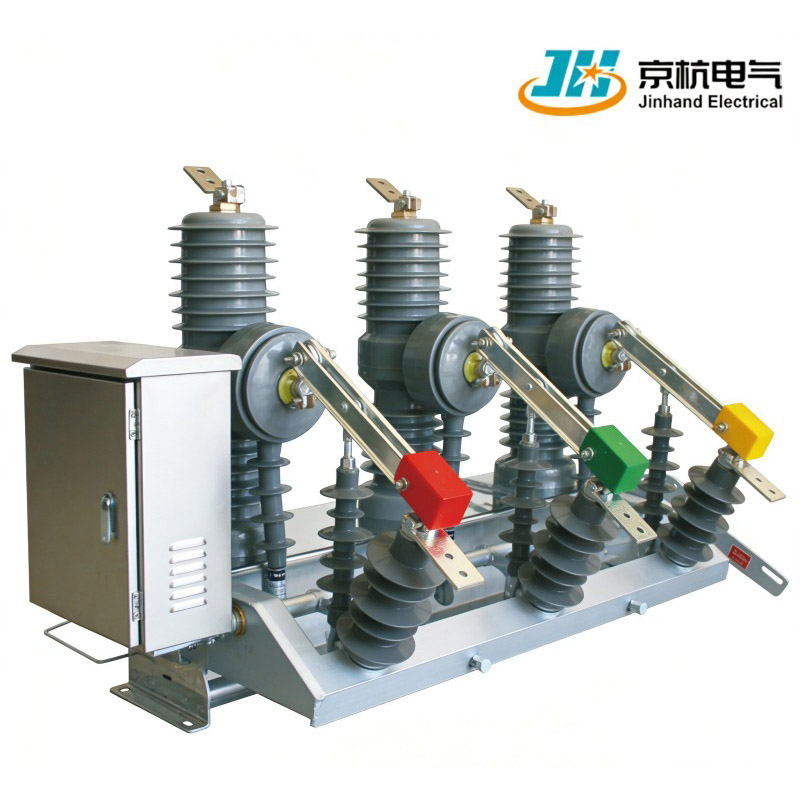

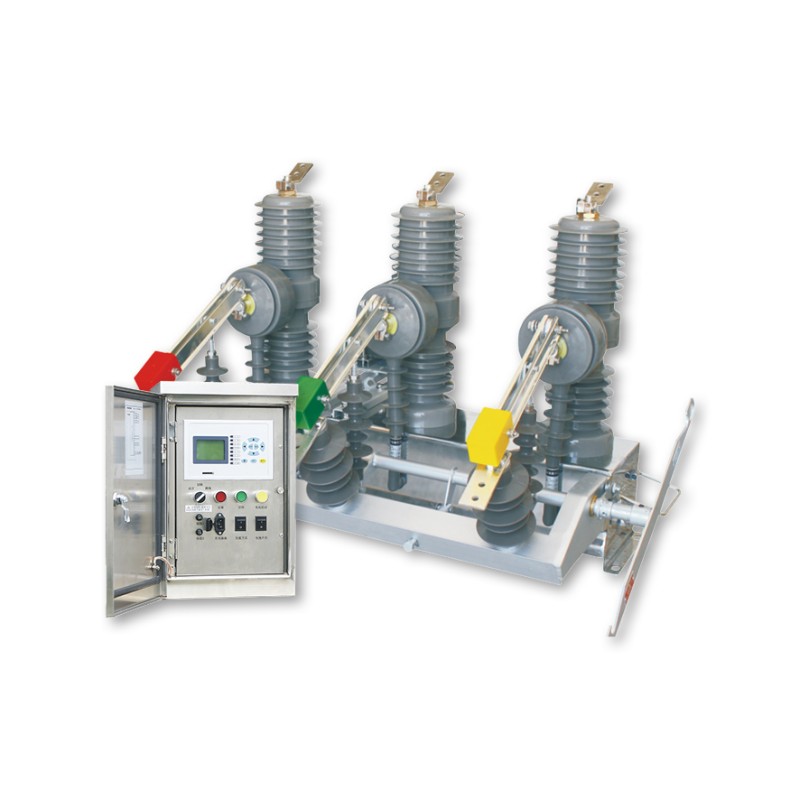

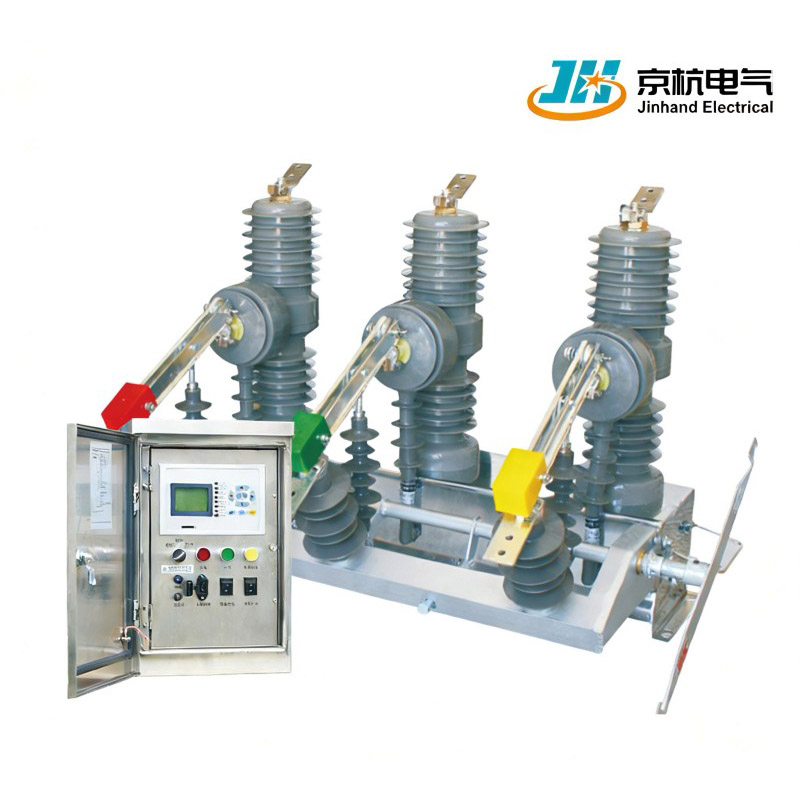

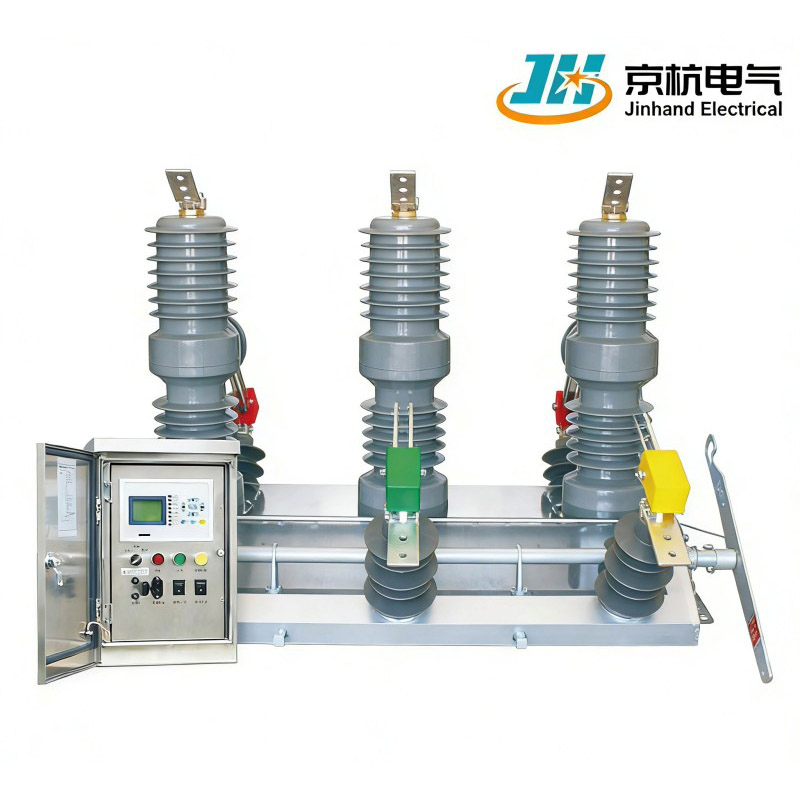

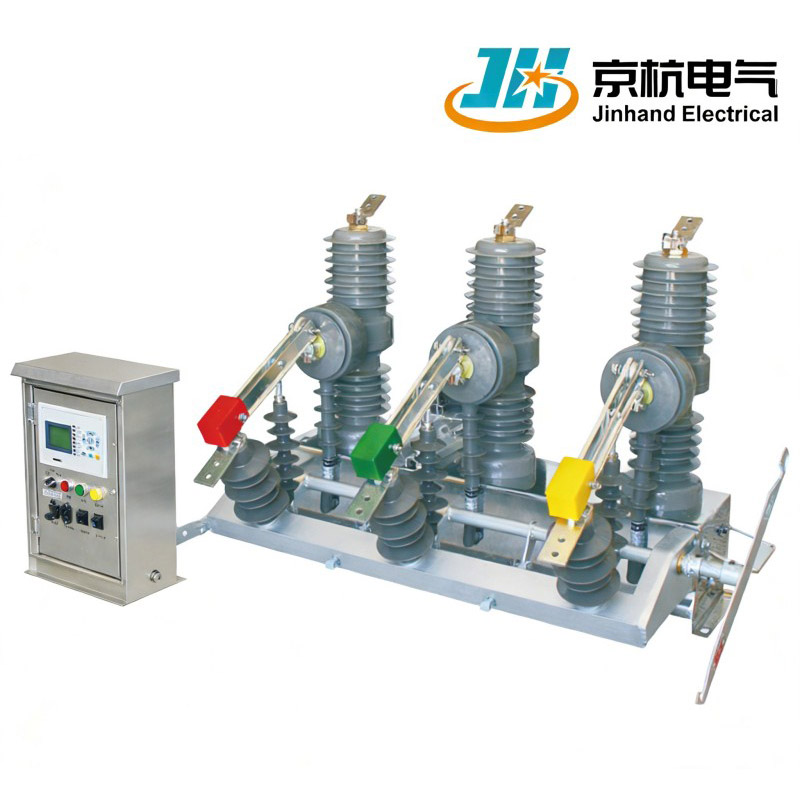

ZW32-12 실외 진공 고전압 회로 차단기는 중국의 혁신적인 공급업체인 Jinhand Electrical이 제조합니다. 12kV, 50Hz 시스템용으로 설계된 이 공장 직접 차단기는 부하, 과부하 및 단락 전류를 안정적으로 전환하고 차단하므로 자주 작동해야 하는 변전소, 산업용 그리드 및 농촌 네트워크에 이상적입니다.
1. 안정적인 보호: 부하 전류, 과부하 및 단락 전류를 효과적으로 전환하고 차단하여 배전 시스템의 안전성과 신뢰성을 보장합니다.
2.다용도 적용: 변전소, 산업용 배전 시스템 및 농촌 전력망에 사용하기에 적합하므로 다양한 운영 환경에 적응할 수 있습니다.
3. 빈번한 작업을 위한 설계: 빈번한 작업을 처리하도록 특별히 설계되어 동적 전력 분배 시나리오에서 작업 효율성을 향상시킵니다.
| 프로젝트 | 단위 | 매개변수 |
| 정격전압 | kV | 12 |
| 정격 주파수 | 헤르츠 | 50 |
| 정격전류 | A | 630 |
| 정격 단락 차단 전류 | 카 | 20 |
| 정격 피크 내전류(피크) | 카 | 50 |
| 정격 단시간 전류 | 카 | 20 |
| 정격단락투입전류(피크) | 카 | 50 |
| 기계적 수명 | 타임스 | 10000 |
| 정격 단락 차단 작업 횟수 | 타임스 | ≥30 |
| 전원 주파수 내전압(1분):(습식)(건식)상간,상대지/차단기 | kV | 42/48 |
| 낙뢰 충격 내전압(피크)상간,상대지/차단기 | kV | 75/85 |
| 2차 회로 1분 상용주파 내전압 | kV | 2 |
1. 정격 사양: 정격 전압 12kV 및 3상 AC 주파수 50Hz에 맞게 설계되어 표준 전기 시스템과의 호환성을 보장합니다.
2. 옥외 디자인 : 옥외용으로 제작되어 다양한 환경 조건에서 내구성과 안정적인 성능을 제공합니다.
3. 포괄적인 기능: 일상 상태와 결함 상태를 모두 관리할 수 있으며 전력 시스템 내에서 효과적인 제어 및 보호를 지원합니다.
1. 고신뢰성 진공 차단: 고성능 진공 차단기, 정격 단락 차단 전류 최대 20kA, 기계적 수명 10,000회 작동을 활용하여 빈번한 전환 시나리오에 적합합니다.
2.완전한 실외 적용 적응성: 방수, 방진 및 부식 방지 기능을 갖춘 실외 환경을 위해 특별히 설계되었으며 변전소, 산업 및 광업 배전 네트워크, 농촌 그리드 및 기타 다양한 응용 분야에 적합합니다.
3. 컴팩트한 구조 및 유연한 설치: 선택적인 3상 공통 탱크 또는 별도의 탱크 설계, 컴팩트한 크기, 기둥 장착형, 플랫폼 또는 캐비닛 내부와 같은 다양한 설치 방법을 지원합니다.
4. 선택적 지능형 제어: 원격 모니터링, 오류 기록, 원격 보호 설정 조정 및 기타 자동화 기능을 지원하는 지능형 컨트롤러를 통합할 수 있습니다.
5. 강력한 환경 내구성 : 습식 내전압 42kV, 건식 내전압 48kV, 낙뢰 충격 내전압 85kV로 안정적이고 안정적인 절연 성능을 보장합니다.
1. 유지 관리가 필요 없는 진공 중단: 진공관은 밀봉된 수명이 길고 아크 소화 매체 교체가 필요하지 않아 유지 관리 작업량과 비용이 크게 줄어듭니다.
2. 모듈식 작동 메커니즘: 스프링 또는 영구 자석 메커니즘은 빠른 교체를 위한 모듈식 설계를 갖추고 가동 중지 시간을 최소화합니다.
3. 상태 모니터링 및 경고: 선택적인 온라인 모니터링 모듈은 기계적 특성, 전기 수명 및 예측 유지 관리를 위한 기타 매개변수를 실시간으로 추적하는 기능을 제공합니다.
1.전체 단위 보호 포장: 장거리 운송 및 실외 보관에 적합한 충격 방지, 방습 및 녹 방지 포장입니다.
2.완벽한 설치 액세서리: 빠른 설치를 위해 장착 브래킷, 연결 하드웨어, 케이블 종단 등을 포함한 전체 액세서리 세트입니다.
3. 글로벌 물류 경험: 30여 개국으로 수출되는 제품으로 다양한 통관 및 운송 요구 사항을 숙지하고 Door-to-Door 물류 서비스를 제공합니다.
1.완전히 밀봉된 절연 구조: 스테인레스 스틸 또는 코팅된 알루미늄 합금으로 제작된 하우징, 최대 IP67의 보호 등급, 강한 내후성.
2. 넓은 온도 범위에서 안정적인 작동: -40°C ~ +40°C의 주변 온도에 적합하며 매우 춥고 덥고 습한 지역에 적용 가능합니다.
3. 내진 및 내풍 설계 : 높은 구조적 강도, 최대 8도까지의 지진 강도 테스트를 거쳤으며 바람이 많이 불고 지진이 발생하기 쉬운 지역에 적합합니다.
1. 자체 진공 단속기 조립: 코어 단속기는 고순도 구리-크롬 접점 재료를 사용하며, 일관된 차단 성능을 보장하는 독점적인 밀봉 공정을 갖추고 있습니다.
2.자동 조립 및 테스트: 주요 프로세스는 로봇 조립을 사용합니다. 각 장치는 기계적 특성 테스트, 전원 주파수 내전압 테스트 및 루프 저항 테스트를 거칩니다.
3. 엄격한 환경 시뮬레이션 테스트: 완제품은 고온/저온 주기, 습열 교대, 염수 분무 부식 및 기타 환경 조건에서 신뢰성을 테스트했습니다.
1. 컴팩트한 공통 탱크 설계: 단일 밀봉 탱크에 통합된 3상 차단기, 최적화된 외부 절연 공간을 갖춘 컴팩트한 구조, 특히 공간이 제한된 애플리케이션에 적합합니다.
2. 선택적인 쌍안정 영구 자석 메커니즘: 빠른 작동, 낮은 전력 소비 및 긴 수명을 위해 영구 자석 작동 메커니즘을 사용하므로 빈번한 전환 시나리오에 이상적입니다.
3. 지능형 통합 인터페이스: 사전 배선된 RS485, 이더넷 및 기타 통신 인터페이스로 플러그 앤 플레이 지능형 터미널 확장을 지원합니다.
1.주요 부품 자체 제어: 진공 차단기, 작동 메커니즘, 절연 하우징 등 핵심 부품을 자체 제작하여 안정적이고 신뢰할 수 있는 공급을 보장합니다.
2. 글로벌 조달 시스템: 국내외 유명 전기 부품 공급업체와의 전략적 파트너십을 통해 품질과 납품 일정을 보장합니다.
3. 빠른 응답을 통한 유연한 생산: 정격 전류, 작동 모드, 통신 프로토콜 등의 사용자 정의를 지원하여 프로젝트별 요구 사항을 신속하게 충족합니다.
1.SF₆-Free 디자인: 진공 차단 기술을 사용하고 온실 가스 배출이 없으며 환경 친화적이며 유지 관리가 필요하지 않습니다.
2. 저에너지 작동 메커니즘: 영구 자석 메커니즘은 대기 전력 소비가 매우 낮습니다. 스프링 메커니즘은 에너지 저장 효율이 높기 때문에 전체 작동 에너지 사용량이 낮습니다.
3. 긴 수명 및 재활용 가능한 디자인: 주요 구조 재료는 금속이며, 제품 수명이 다하면 재활용이 가능하여 순환 경제 원칙에 부합합니다.
