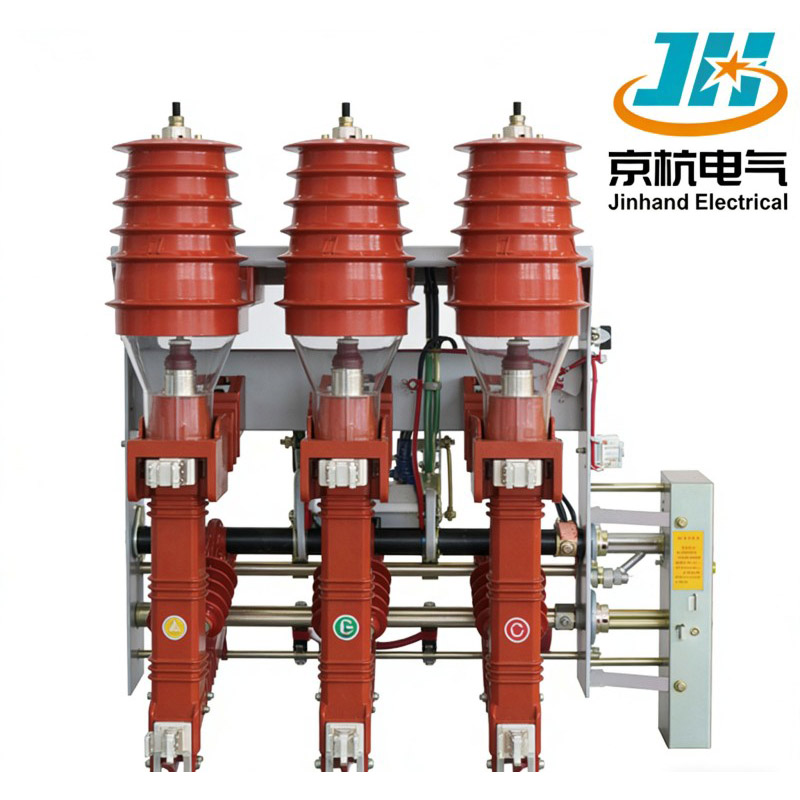

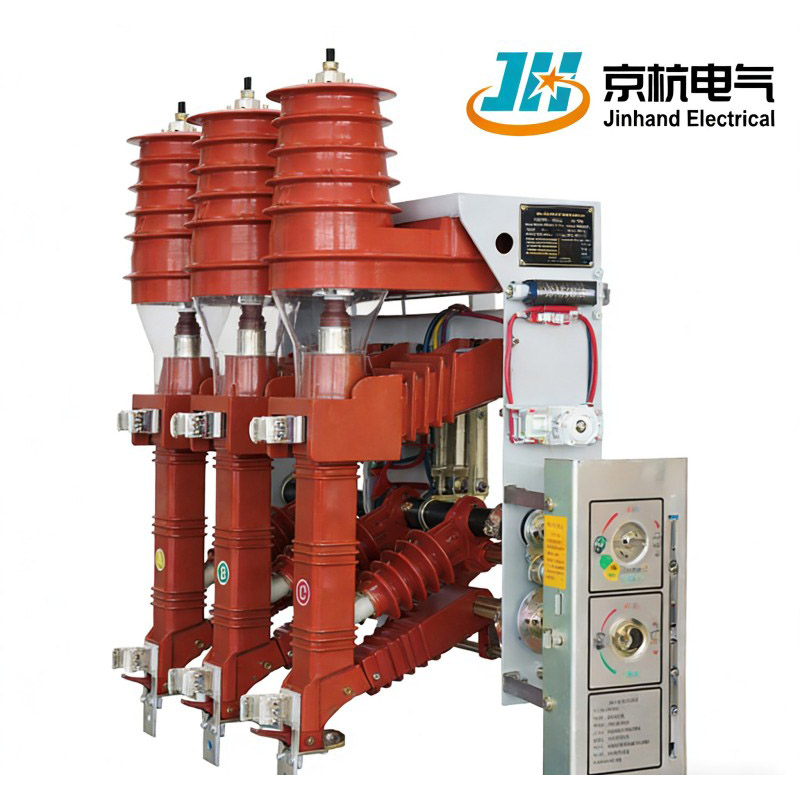

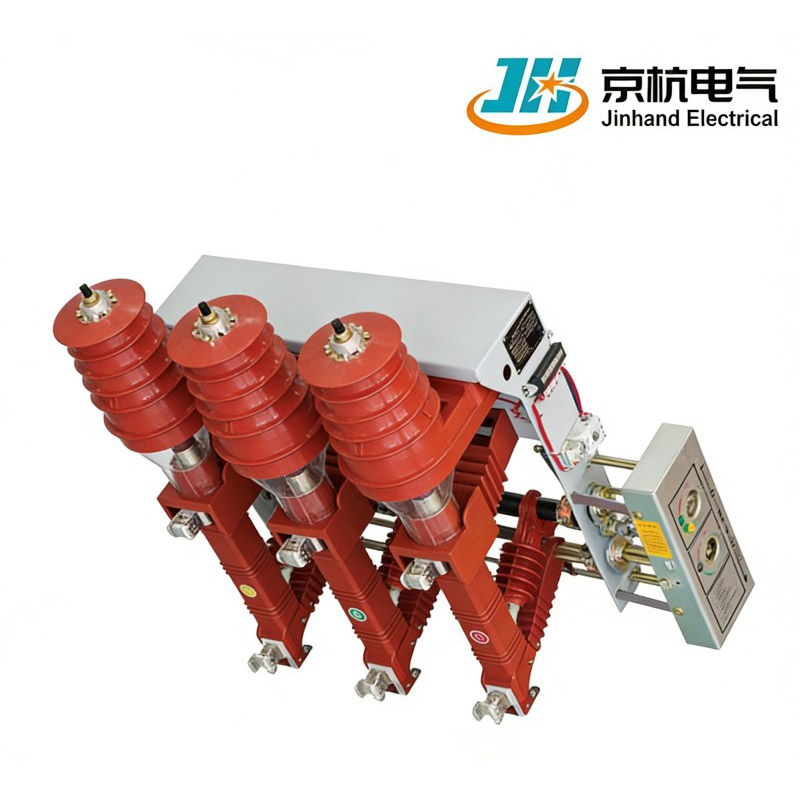

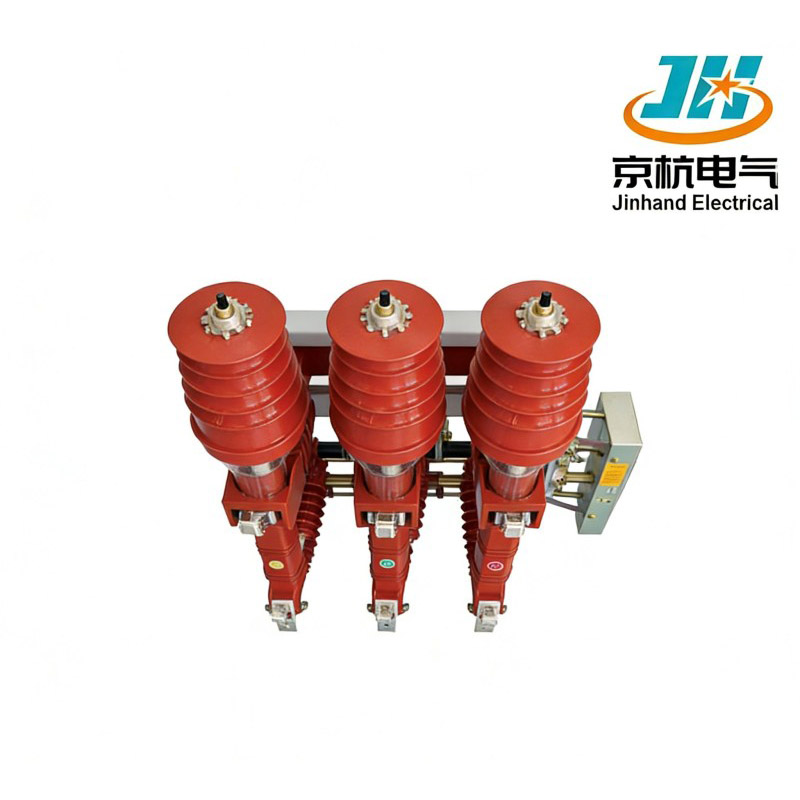

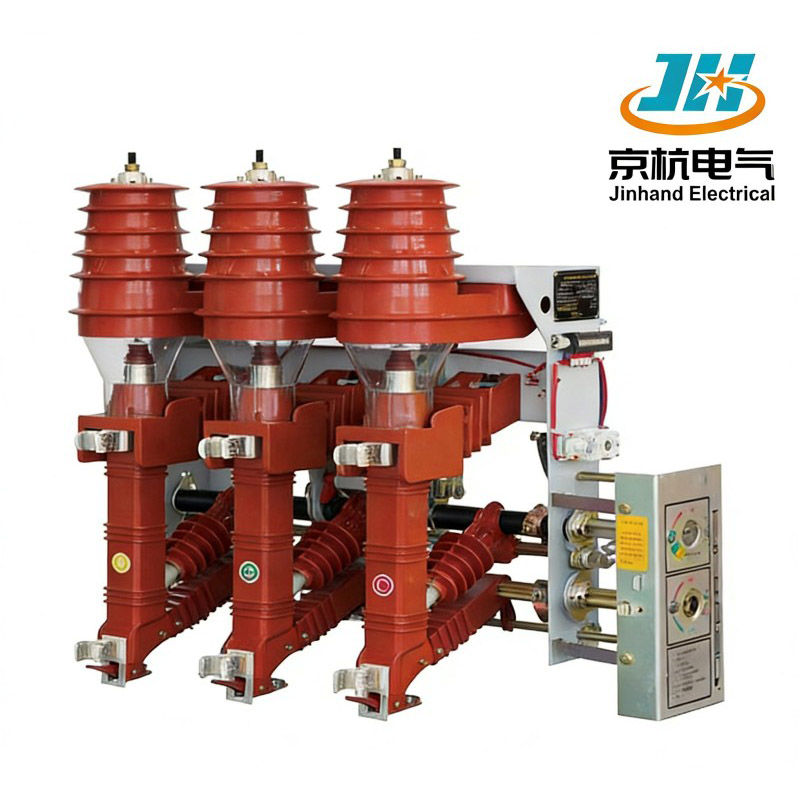

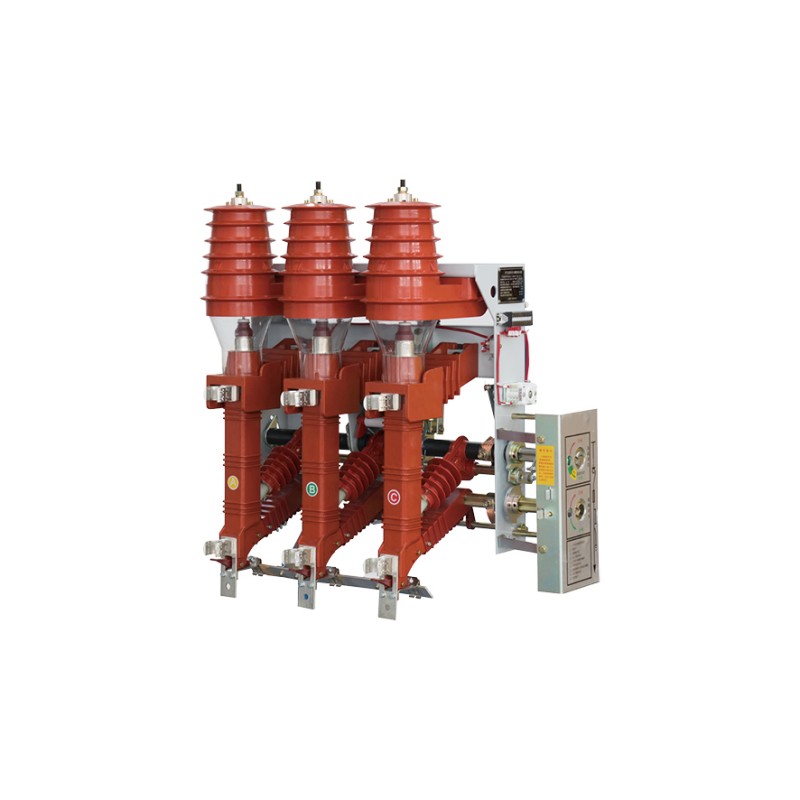

중국 Jinhand Electrical이 제조한 FKN12A-12D 및 FKRN12A-12D 퍼퍼형 부하 스위치는 12kV 시스템에 대한 제어 및 보호 기능을 제공합니다. 신뢰할 수 있는 공장 및 공급업체인 Puffer Type 부하 스위치-퓨즈 조합 패널은 소형 변전소 및 링 네트워크에 이상적입니다. 글로벌 영향력이 커짐에 따라 우리는 전 세계적으로 파트너십을 환영합니다.
1.다용도 적용: 최대 12kV의 3상 배전 시스템에 적합하므로 다양한 전력 장비 제어 및 보호 요구 사항에 적응할 수 있습니다.
2. 효과적인 보호: FKRN12A-12D 복합 장치는 부하 및 과부하 전류를 처리하는 것 외에도 라인 단락 전류를 차단하여 향상된 보호 기능을 제공합니다.
3. 도시 및 농촌 사용에 이상적: 특히 터미널 변전소 및 소형 변전소에 적합하여 도시 및 농촌 그리드 모두에서 안정적인 전력 분배를 촉진합니다.
| 프로젝트 | 단위 | 매개변수 | |||
| FKN12A-12D | FKRN12A-12D | ||||
| 정격전압 | kV | 12 | 12 | ||
| 정격 주파수 | 헤르츠 | 50 | 50 | ||
| 정격전류 | A | 630 | 125 | ||
| 정격절연수준 | 1분 상용주파 내전압 | 위상 대 접지, 위상 대 위상 | kV | 42 | 42 |
| 고립 격차 | 48 | 48 | |||
| 낙뢰 충격 내전압(피크) | 위상 대 접지, 위상 대 위상 | 75 | 75 | ||
| 고립 격차 | 85 | 85 | |||
| 정격 단시간 전류 | 부하 스위치 | 카 | 20 | - | |
| 접지 스위치 | 20 | ||||
| 정격 단락 기간 | 부하 스위치 | S | 4 | - | |
| 접지 스위치 | 2 | ||||
| 정격 단락 전류(피크) | 카 | 50 |
|
||
| 정격차단전류 | 능동부하 차단전류 | A | 630 | - | |
| 폐쇄 루프 차단 전류 | 630 | - | |||
| 5%활성 부하 차단 전류 | 31.5 | - | |||
| 케이블 충전 전류 | 10 | - | |||
| 무부하 변압기 차단 용량 | kVA | 1250 | |||
| 정격단락차단전류(한류퓨즈) | 카 |
|
31.5 | ||
| 정격 전송 전류 | A | - | 870 | ||
| 기계적 수명 | 타임스 | 2000 | 2000 | ||
| 임팩터 출력 에너지 | J |
|
1+0.5 | ||
주변 공기 온도 한계: 상한 +40℃, 하한 -25℃;
고도 1000m를 초과하지 않음;
상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하;
지진 강도는 8도를 초과하지 않습니다.
화재, 폭발 위험, 화학적 부식 및 심한 진동이 없는 장소;
오염 등급: 클래스 Ⅱ
1. 부하 전환 기능: FKN12A-12D 부하 스위치는 부하 전류를 효과적으로 전환하고 과부하 상태를 관리하여 연결된 장비의 안전한 작동을 보장할 수 있습니다.
2. 조합 장치 기능: FKRN12A-12D 퍼퍼형 부하 스위치-퓨즈 조합 장치는 부하 스위칭 및 단락 차단 기능을 단일 장치에 통합하여 작동 효율성을 향상시킵니다.
3. 전원 공급 장치와의 호환성: 링 네트워크 및 이중 방사형 전원 공급 장치를 제어하고 보호하도록 설계되어 다양한 네트워크 구성에서 안정적인 배포를 보장합니다.
1. 통합 다기능 설계: 부하 스위치와 퓨즈를 하나의 장치로 결합하여 12kV 배전 시스템에 대한 부하 전환 및 단락 보호를 모두 가능하게 합니다.
2. 컴팩트하고 적응력이 뛰어남: 소형 변전소 및 링 메인 유닛에 이상적인 작은 설치 공간, 특히 도시 및 시골 터미널 변전소에 적합합니다.
3.신뢰할 수 있는 아크 소화 성능: 퍼퍼형 아크 소광은 강력한 차단 성능과 낮은 스위칭 과전압을 보장하여 시스템 안전성을 향상시킵니다.
4. 유연한 구성 옵션: FKN12A-12D는 부하 스위칭만 지원하는 반면, FKRN12A-12D는 단락 차단용 퓨즈를 통합하여 다양한 보호 요구 사항을 충족합니다.
5. 넓은 환경 적합성: -25°C ~ +40°C의 온도, 최대 1000m의 고도에서 작동하며 오염 등급 클래스 2 지역에 적합합니다.
1. 모듈식 유지 관리 설계: 퓨즈 및 작동 메커니즘은 독립적으로 교체 가능한 모듈이므로 가동 중지 시간과 인건비가 절감됩니다.
2.장수명 접점 시스템: 퍼퍼형 담금질과 결합된 은도금 접점은 전기 수명을 연장하고 교체 빈도를 줄입니다.
3. 가시적 상태 표시기: 일부 모델에는 더 쉬운 검사 및 상태 평가를 위한 보기 창 또는 위치 표시기가 있어 유지 관리 효율성이 향상됩니다.
1.표준화된 포장 및 운송: 산업 등급의 방습 및 충격 방지 포장은 다양한 물류 조건에 적응할 수 있는 완전한 캐비닛 또는 모듈식 상자로 배송을 지원합니다.
2. 높은 설치 호환성: 다중 장착 브래킷 및 연결 옵션은 일반 링 기본 장치 및 개폐 장치와의 호환성을 보장합니다.
3.전체 주기 기술 지원: 원활한 프로젝트 시운전을 보장하기 위한 도면 검토, 설치 지침 및 시운전 지원.
1. 최대 2000회 작동의 기계적 수명: 작동 메커니즘은 높은 신뢰성을 위해 엄격한 유형 테스트와 내구성 검증을 거칩니다.
2. 우수한 절연 성능 : 최대 48kV의 절연 갭 내전압, 최대 85kV의 낙뢰 충격 내전압으로 까다로운 그리드 환경에 적합합니다.
3.완전 밀폐형 구조: 최대 IP4X의 보호 등급으로 먼지와 습기에 효과적으로 강하며 옥외 및 반옥외 설치에 적합합니다.
Q1: FKN12A-12D와 FKRN12A-12D의 주요 차이점은 무엇입니까?
A: FKN12A-12D는 부하 전류 전환 및 과부하 보호에 사용되는 부하 스위치입니다. FKRN12A-12D는 퓨즈를 통한 부하 개폐 및 단락 차단이 모두 가능한 부하 스위치-퓨즈 조합 유닛입니다.
Q2: 변압기 보호에 적합합니까?
A: 예, 무부하 변압기 차단 용량이 최대 1250kVA인 12kV 배전 변압기를 제어하고 보호하는 데 특히 적합합니다.
Q3: 퓨즈 교체가 편리한가요?
A: 전면 또는 상단 교체용으로 설계되어 부스바나 메인 스위치 본체를 제거하지 않고도 퓨즈를 교체할 수 있어 단순성과 안전성이 보장됩니다.
Q4: 자동화를 위해 업그레이드할 수 있나요?
A: 예, 원격 제어, 신호 및 자동화 기능을 지원하는 전동식 작동 메커니즘, 위치 센서 및 통신 인터페이스를 장착할 수 있습니다.
1.사전 판매 기술 상담: 시스템 다이어그램 검토, 선택 조언 및 솔루션 최적화.
2. 판매 후 교육 및 지침: 작동, 유지 관리 및 안전 프로토콜을 다루는 현장 또는 온라인 교육입니다.
3.신속한 예비 부품 공급: 퓨즈 및 작동 메커니즘과 같은 소모품의 정기적인 재고로 긴급 주문을 지원합니다.
4. 수명주기 기술 지원: 장비 상태 점검, 개조 업그레이드 및 수명 연장 서비스.
