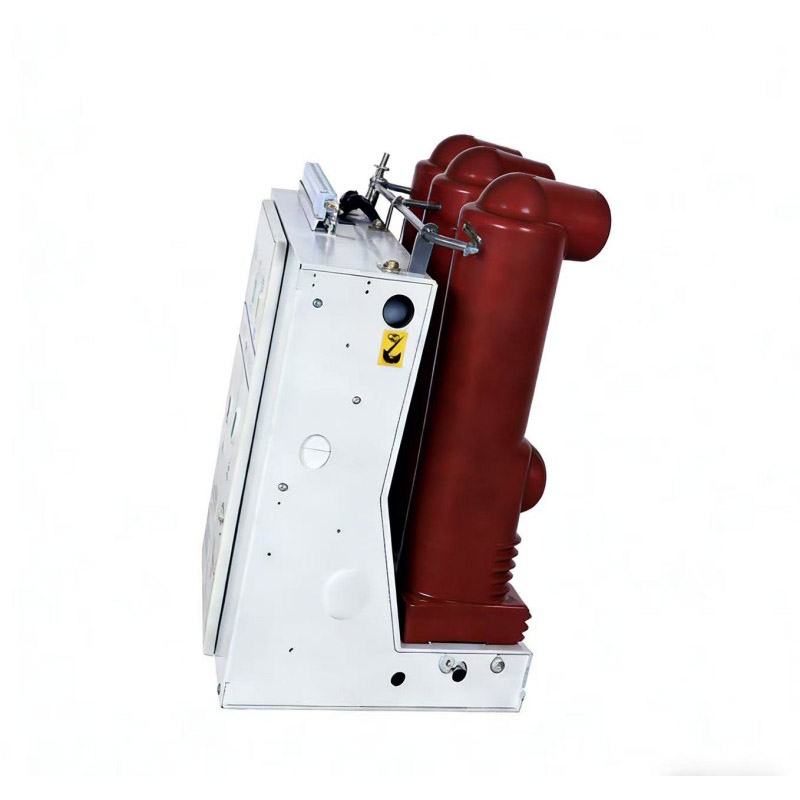

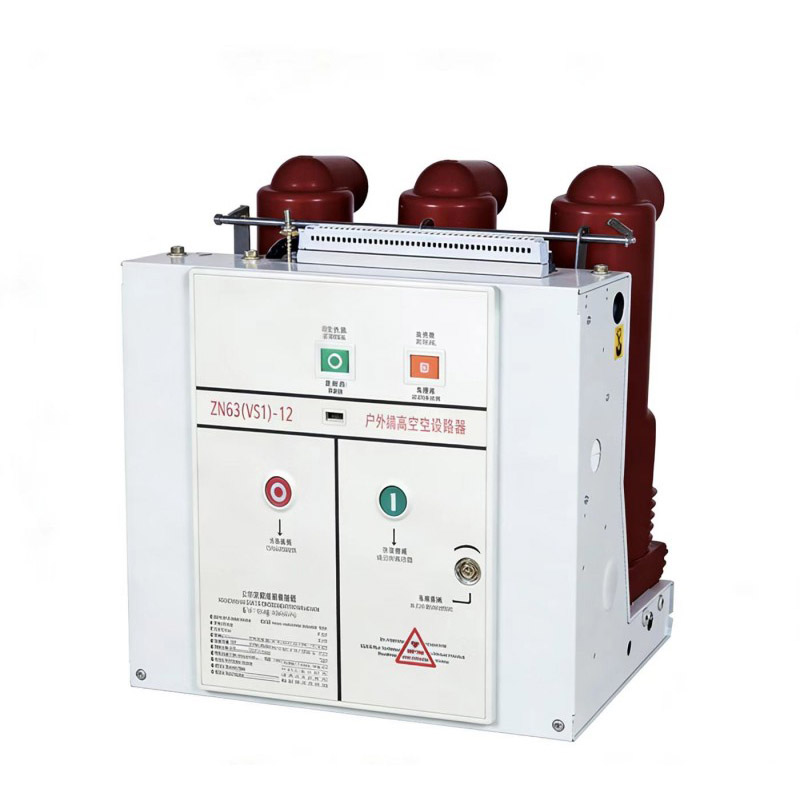

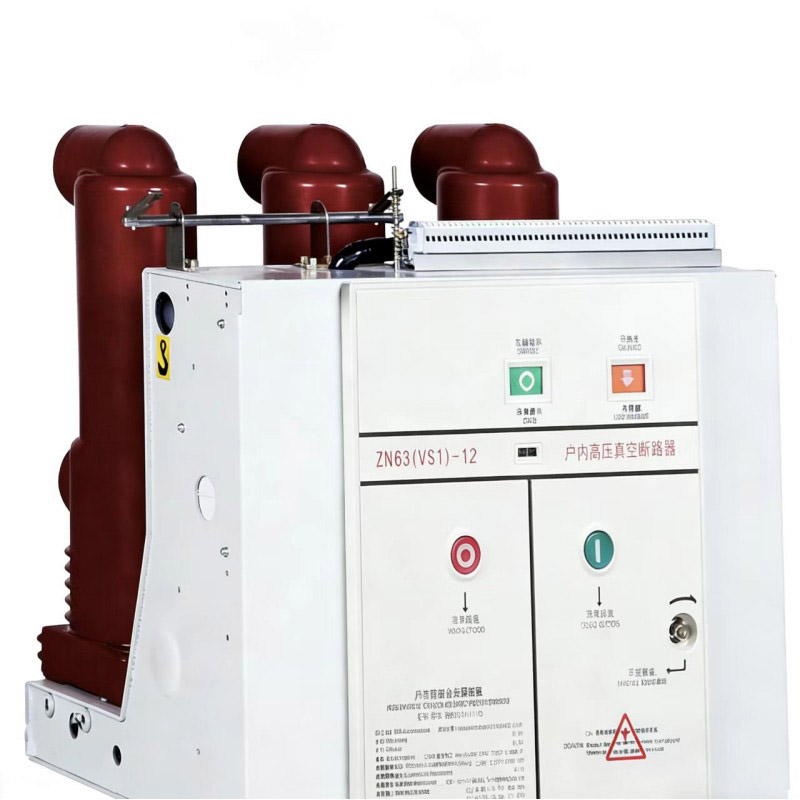

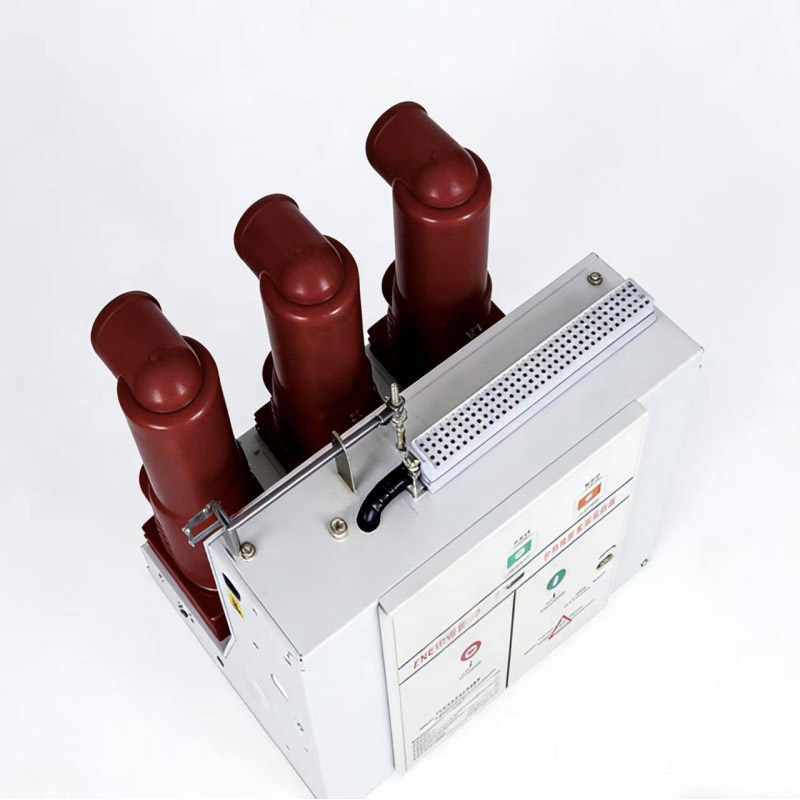

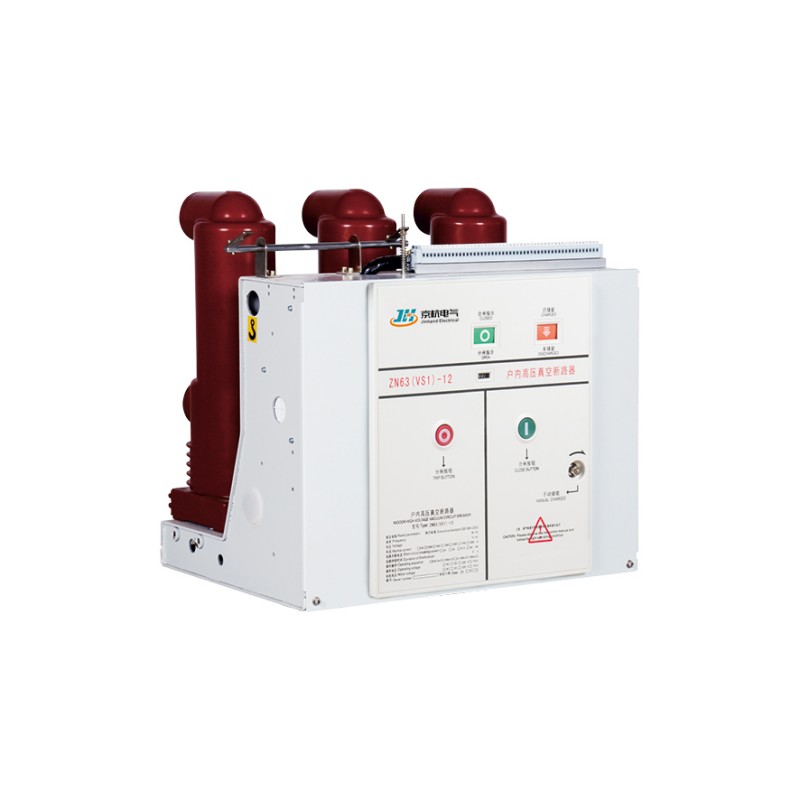

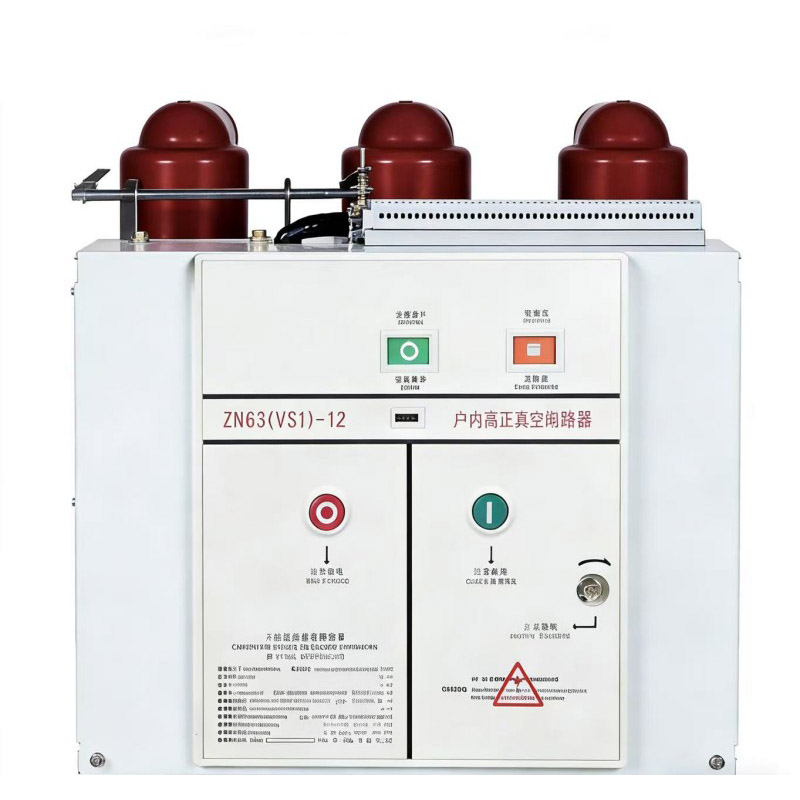

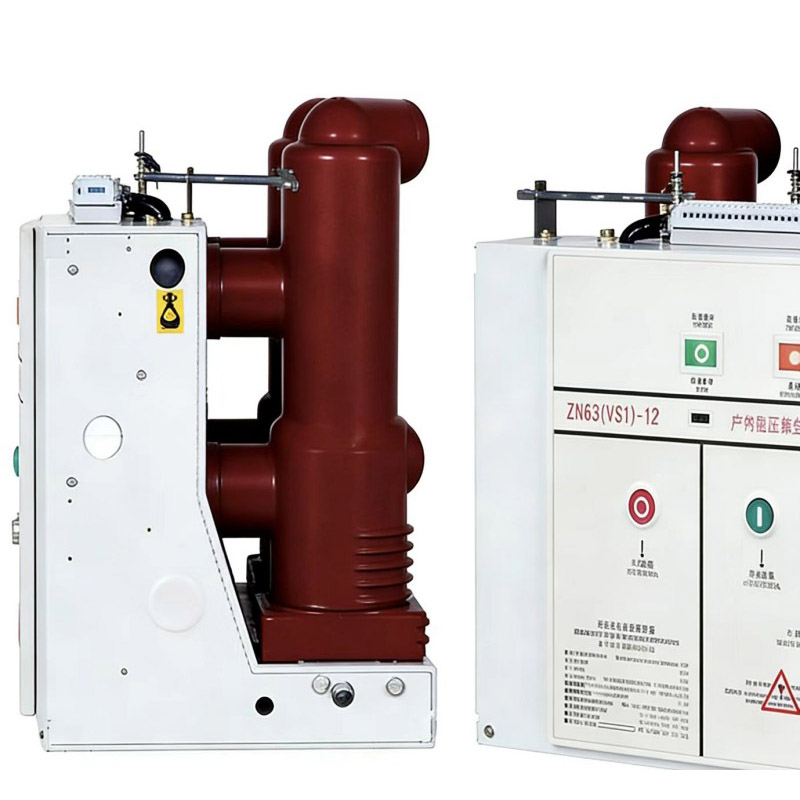

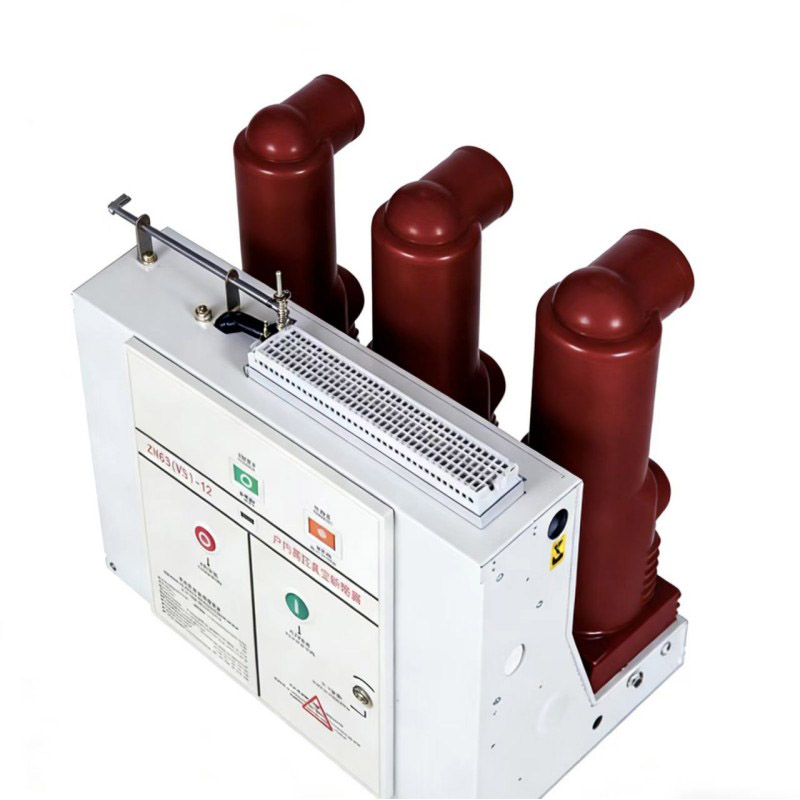

ZN63-12 고체 절연 실내 고전압 진공 회로 차단기는 중국 Jinhand Electrical이 제조한 것으로 12kV/50Hz 시스템용으로 설계되었습니다. 이 고품질 공장 제품은 표준 개폐 장치와 호환되는 고정형 또는 인출형 설계를 제공합니다. 신뢰할 수 있는 공급업체로서 우리는 발전소 및 산업 응용 분야에 대한 정밀한 성능을 보장합니다.
1. 다양한 용도 : 발전소, 변전소, 석유 화학 시설, 야금 공장, 제조 산업, 공항 및 주거 단지를 포함한 광범위한 환경에 적합합니다.
2. 작동 주파수: 정격 전류에서 빈번한 작동이 필요하거나 단락 전류의 다중 중단이 필요한 애플리케이션을 위해 특별히 설계되어 까다로운 상황에서 신뢰성을 향상시킵니다.
3. 기존 시스템과의 호환성: 인출형 차단기는 고전압 배전 시장의 주류 인출형 배전반과 호환되므로 기존 시스템과의 통합이 용이합니다.
4.신뢰할 수 있는 접지 설계: 전면 및 하단 접지 구성을 모두 수용하는 신뢰할 수 있는 접지 설계를 통합하여 다양한 설치에서 안전과 규정 준수를 보장합니다.
| 프로젝트 | 단위 | 매개변수 | ||||
| 정격전압 | kV | 12 | ||||
| 정격 절연 수준 | 1분 상용주파 내전압(RMS)(상간,상대지,진공차단기) | KV | 42 | |||
| 낙뢰 충격 내전압(피크)(상간,상대지,진공차단기) | kV | 75 | ||||
| 정격 주파수 | 헤르츠 | 50 | ||||
| 정격전류 | A | 630 | 630 | 1250 | 1600 | |
| 1250 | 1250 | 1600 | 2000 | |||
|
|
|
2000 | 2500 | |||
|
|
|
2500 | 3150 | |||
|
|
|
|
4000 | |||
| 정격단락차단전류 | 카 | 20 | 25 | 31.5 | 40 | |
| 정격단시간(4s)내전류 | 카 | 20 | 25 | 31.5 | 40 | |
| 정격 단락 투입 전류 | 카 | 50 | 63 | 80 | 100 | |
| 정격 피크 내전류 | 카 | 50 | 63 | 80 | 100 | |
| 정격 작동 순서 |
|
O-0.3s-CO-180s-CO、O-180s-CO-180s-CO | ||||
| 정격 단락 차단 작동 횟수 | 타임스 | 30/20(40kA) | ||||
| 정격 케이블 충전 차단 전류 | A | 25 | ||||
| 정격 단일 커패시터 뱅크 차단 전류 | A | 630/400(40kA) | ||||
| 정격 연속 커패시터 뱅크 차단 전류 |
|
400 | ||||
| 기계적 수명 | 타임스 | 1000 | ||||
| 회로 차단기 등급 |
|
M2-E2-C2 | ||||
| 가동접점과 고정접점의 허용 누적 마모 두께 | mm | 3 | ||||
1. 정격 전압 및 주파수: 정격 전압 12kV, 주파수 50Hz의 3상 AC 전원 시스템용으로 설계되어 표준 전기 인프라에 적합합니다.
2. 설치 옵션: 인출형과 고정형의 두 가지 표준 설치 설계로 제공되며 사용자 요구에 따라 유연성을 제공합니다.
3. 배전반과의 통합사용 : 실내 공기절연 배전반(KYN28, KYN96 등)에 설치하여 통합운전이 가능하여 공간 효율성과 기능성을 극대화합니다.
4.연동 기능: 인출형 차단기는 5가지 방지 연동 기능 요구 사항을 충족하여 작동 안전성을 높이고 오작동을 방지합니다.
1. 컴팩트한 고체 절연 전주: APG 성형 공정을 사용하여 기존 단열 방법에 비해 부피를 30% 줄입니다.
2. 지능형 연동 시스템: 이중 기계적 및 전기적 연동 기능을 갖추고 있어 원격 잠금 및 권한 관리를 지원합니다.
3. 낮은 작동 에너지 메커니즘: 최적화된 캠 및 스프링 설계로 닫힘 작동 에너지가 25% 감소합니다.
4. 모듈형 접점 시스템: 실시간 접점 교체를 지원하여 정전 시간을 줄입니다.
5.친환경 단열재: RoHS 및 REACH 지침을 준수하는 할로겐 프리 친환경 에폭시 수지를 사용합니다.
1. 견고한 단열 설계로 SF6 가스 사용을 완전히 제거하여 온실 가스 배출이 전혀 없습니다.
2. 낮은 작동 에너지 메커니즘 설계로 유사 제품에 비해 단일 작동 에너지 소비를 20% 줄입니다.
3. 긴 수명 설계로 장비 교체 빈도를 줄여 제품 수명주기 전반에 걸쳐 자원 소비와 폐기물 발생을 줄입니다.
4. 재활용 가능한 재료 함량이 80%를 초과하여 순환 경제 모델을 지원합니다.
1. 장거리 해상 및 육상 운송에 적합한 앵글 강철 보강재로 맞춤형 충격 방지 포장을 사용합니다.
2. 전체 설치 도면, 기초 도면, 배선 다이어그램 및 3D 레이아웃 파일을 제공합니다.
3. 현장 설치 안내, 시운전 교육 및 최초 작동 감독을 지원합니다.
4. 48시간 비상 예비 부품 공급 서비스를 제공하는 지역 예비 부품 창고를 설립합니다.
Q1: 고체 단열과 가스 단열의 차이점은 무엇입니까?
A: 고체 단열재는 에폭시 수지와 같은 고체 재료를 사용하여 기압의 영향을 받지 않고 누출 위험이 없으며 환경 친화성이 뛰어난 안정적인 단열 성능을 제공합니다.
Q2: 어떤 스위치기어 모델과 호환됩니까?
A: KYN28, KYN96 및 KYN61과 같은 주류 12kV 개폐 장치와 호환되며 캐비닛 폭 범위는 800mm ~ 1000mm입니다.
Q3: 빈번한 작동의 정의는 무엇입니까?
A: 일일 작업 횟수가 10회를 초과하거나 연간 작업 횟수가 3,000회를 초과하는 애플리케이션을 말합니다. 이 제품의 기계적 수명은 10,000회 작동으로 이러한 요구 사항을 충족합니다.
Q4: 지능형 업그레이드를 지원합니까?
A: 예, 기계적 특성의 온라인 모니터링, 전기 수명 평가 및 원격 개폐 제어를 위한 지능형 컨트롤러 추가를 지원합니다.
Q5: 설치 및 시운전에 필요한 조건은 무엇입니까?
답변: 수평 설치 기초, 표준 도구 및 전원 공급 장치가 필요합니다. 48시간 이내에 시운전을 보장하기 위해 원격 안내 또는 현장 서비스를 제공합니다.
